COGNEX BARCODE VERIFIER

Cognex DataMan 475V

線上 100% 條碼品質驗證 — ISO 15415 / 15416 / 29158 完整合規 + NIST 校正、Label / DPM / HD 三機型涵蓋 1-6 mil 極小碼

Cognex DataMan 475V 為 ISO/NIST 級條碼品質驗證旗艦。 ISO 15416 (1D) · ISO 15415 (2D) · TR 29158 (DPM) · NIST 可追溯校正。 Label / DPM / HD 三款機型 Label / DPM / HD — 從醫療 UDI 到汽車追溯,為條碼品質背書。

3
機型選擇
Label / DPM / HD
ISO
15415 / 15416 / 29158
國際標準量化
NIST
可追溯校正
國家標準追溯
A-F
評等系統
量化條碼品質
Cognex DataMan 475V 條碼驗證器
VERIFYING · ISO GRADE
CONFORMANCE
A · 4.0
ISO 15416 1D Print Quality ISO 15415 2D Symbol Quality NIST Traceable

Cognex DataMan 475V 條碼驗證器:依 ISO 15415 (2D) / 15416 (1D) / 29158(DPM)國際標準自動量化評分 A-F 級,NIST 可追溯校正。Label / DPM / HD 三機型涵蓋 1 mil / 3.75 mil / 6 mil 極小碼。

Cognex 官方 PSI
授權系統整合商
專業工程師評估
聆聽需求客製方案
需求評估 + 選型建議
投資前先釐清需求
線上技術支援
遠端即時排解
CORE ADVANTAGES / 核心優勢

為什麼供應鏈要選條碼驗證,而不只是讀取

條碼讀取只回答「能讀」,條碼驗證量化「印得多好」。下游供應鏈一掃失敗,代價遠比想像高。

1D 條碼印刷品質驗證
01
ISO 15416 · 1D

1D 條碼印刷品質驗證

ISO/IEC 15416 用於 1D 條碼印刷品質驗證,主要參數包括邊緣判定、最低反射率、最低邊緣對比、符號對比、調變、缺陷、解碼與可解碼性;輸出品質評等,詳細報告項目依標準版本與設定確認。

2D 條碼符號品質驗證
02
ISO 15415 · 2D

2D 條碼符號品質驗證

ISO/IEC 15415 針對 2D 條碼 (DataMatrix / QR) 評估解碼、符號對比、調變、固定圖樣損傷、軸向不均勻、網格不均勻與未使用錯誤更正等參數;詳細項目依選用的標準版本及軟體報告確認。

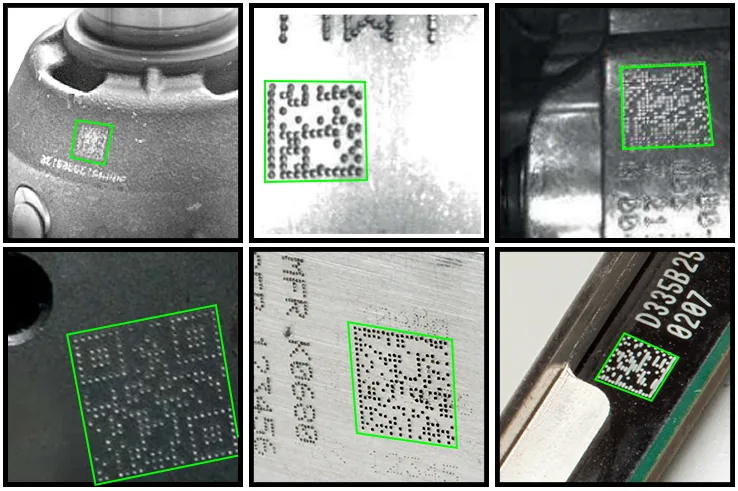

DPM 直接零件標識驗證
03
TR 29158 · DPM

DPM 直接零件標識驗證

ISO/IEC 29158/AIM DPM 用於直接零件標識品質驗證,適用雷射蝕刻、針點壓印等標記;依標準版本及照明條件評估單元對比、單元調變與固定圖樣損傷等參數。

NIST 可追溯校正
04
NIST · TRACEABLE

NIST 可追溯校正

使用支援的 NIST 可追溯校正符號,確認校正狀態後進行條碼品質驗證;FDA UDI 等應用另依適用規範確認碼制、資料格式與品質要求。

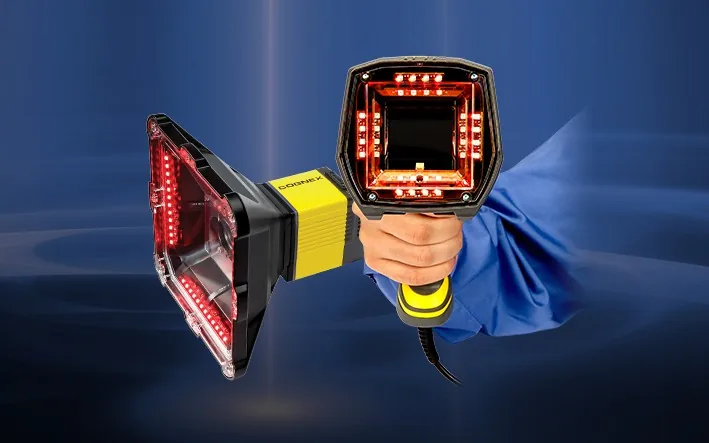

三款機型 Label / DPM / HD
05
3 MODELS + STANDALONE

三款機型 Label / DPM / HD

Label 版適合一般標籤、紙箱、運輸標籤;DPM 版專為金屬蝕刻、針點壓印設計;HD 版高解析度,適合小型符號(低於 5 mil)或精密 DPM。475VS 為離線條碼驗證工作站,使用 DataMan Setup Tool 查看品質評等與報告。

產線即時 100% 驗證
06
INLINE · 100%

產線即時 100% 驗證

不只實驗室抽檢,可整合產線即時 100% 驗證每張標籤 / 條碼。發現品質下降時立即警報,在不良品流入客戶前攔截。整合 PLC / MES 追溯系統。

INTERACTIVE DEMO / 視覺工具

讀取 vs 驗證,看似相同卻完全不同

條碼讀取只回答「能讀」(Pass / Fail),條碼驗證量化「印得多好」(A-F 評等)。點擊下方切換查看差異。

POINT & CLICK · 4 顆按鈕可切換
─── 點擊上方按鈕切換工具範例 ───
Cognex Suite · read.job
LIVE
一般讀碼器:Pass / Fail
● ROI · READ
AI · CONF 0.98
範例:一般讀碼器:Pass / Fail
Frame #00000
Exp 1.2ms · Gain 3.0dB

一般讀取器只回答 PASS / FAIL

→ 一般讀碼器:Pass / Fail

讀取器使用內建演算法快速解碼,只回傳「能讀」或「不能讀」。即使能讀,也無法知道條碼印刷品質是否在 ISO 標準合格範圍。

FPS
187
Pass
99.2%
Cycle
5.3ms
Conf
0.98
APPLICATIONS / 應用案例

從醫療 UDI 到汽車追溯,475V 為品質背書

醫療器材、手術器械、汽車零件、藥品、3PL 物流、電子製造、AMR 自動化 — 凡是有 ISO / GS1 / FDA UDI 法規追溯需求的產業,DataMan 475V 都能提供量化品質報告。

疫苗 / 藥品序列化追溯
製藥 · GS1 / DSCSA
疫苗 / 藥品序列化追溯
EU FMD / US DSCSA 法規藥品序列化,每盒藥品 / 疫苗瓶條碼皆 ISO 15415 級驗證,避免假藥流通,符合冷鏈追溯要求。
醫療消耗品 UDI 條碼驗證
醫療器材 · UDI
醫療消耗品 UDI 條碼驗證
醫療器材獨特識別(UDI)強制法規,滅菌耗材 / 包裝 DataMatrix 出貨前 100% ISO 級驗證,確保下游醫院讀取成功。

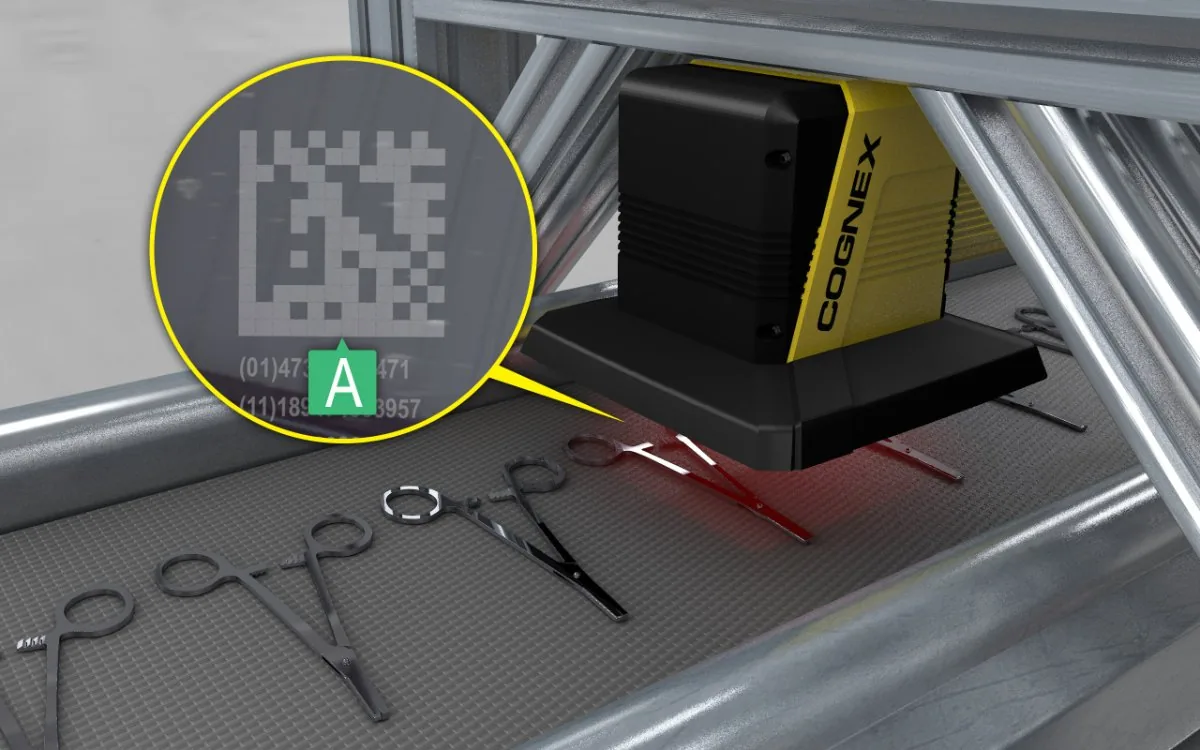

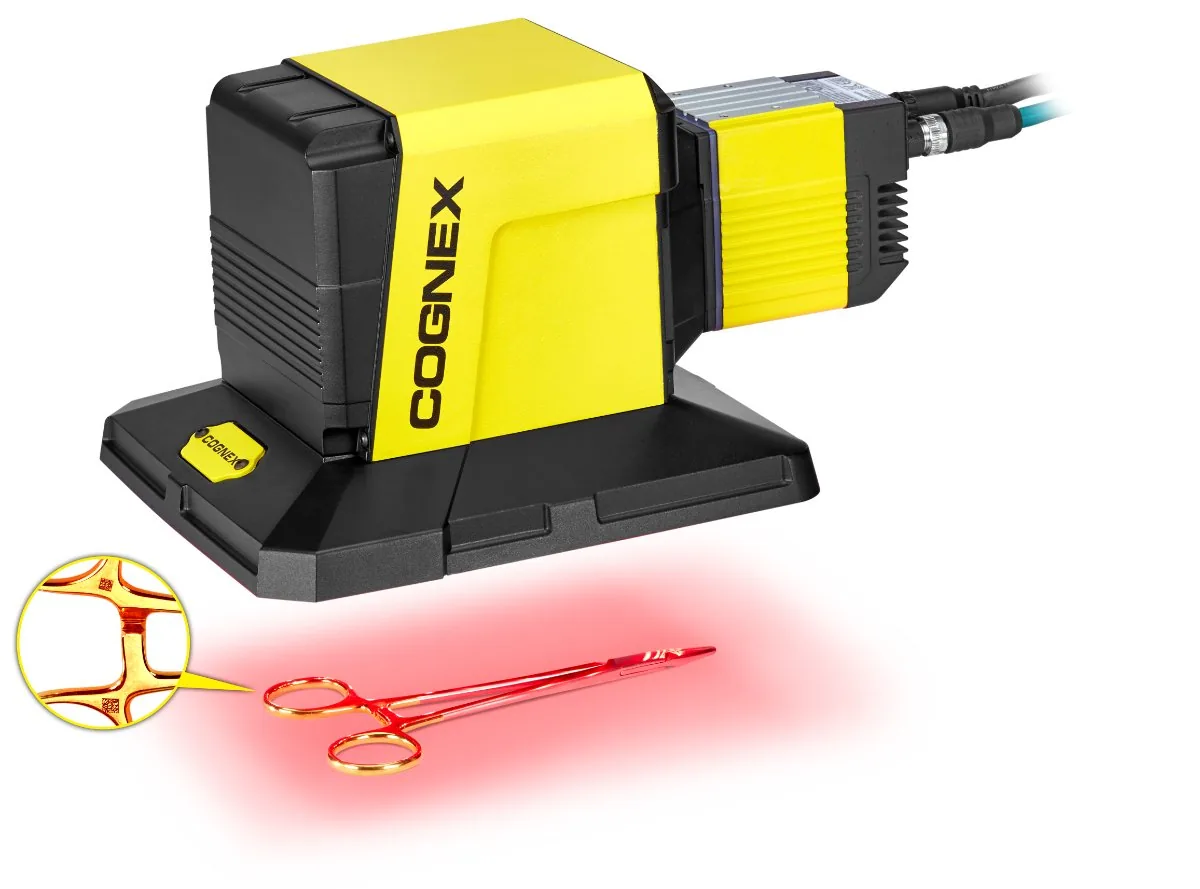

手術器械 UDI 雷射蝕刻
醫療器械 · 雷射 DPM
手術器械 UDI 雷射蝕刻
不鏽鋼手術器械(止血鉗、剪刀、鑷子)雷射蝕刻 DataMatrix UDI 條碼,依 ISO TR 29158 評等 A 級,直接標示符合 FDA UDI 法規要求。
金屬零件 DPM 追溯
汽車 · IATF 16949
金屬零件 DPM 追溯
汽車零件雷射蝕刻 / 針點壓印 DPM,依 ISO/IEC TR 29158 評等,符合 IATF 16949 品質追溯要求,深刻、反光、低對比皆可量化。
貨運標籤品質管控
3PL 物流
貨運標籤品質管控
貨盤標籤 / 運輸標籤(USPS / FedEx / UPS 等) ISO 15416 驗證,降低物流分揀失敗、退貨與罰款(Chargebacks),提升 SLA。

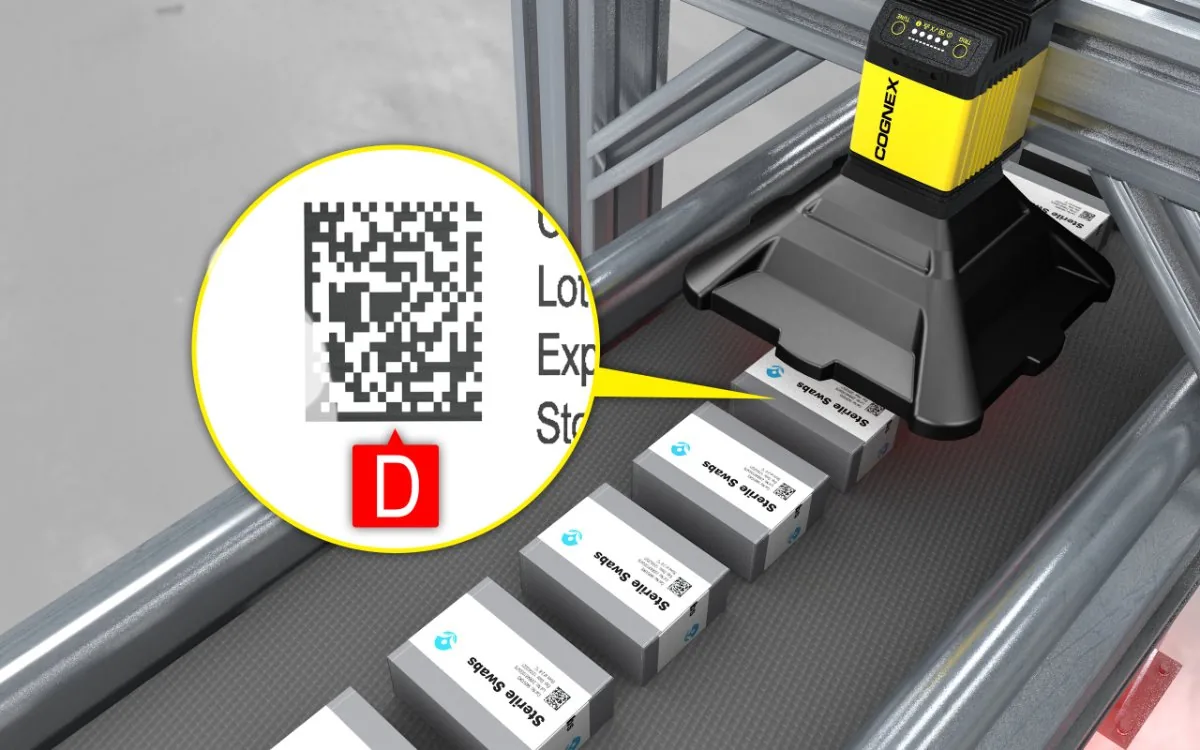

滅菌耗材包裝 D 級警示
醫療包裝 · 品質警示
滅菌耗材包裝 D 級警示
同款滅菌棉籤盒不同批次,DataMan 475V 偵測到條碼品質下滑至 D 級,即時警報,避免不合格批次流入客戶端。
SMT 條碼追溯整合
電子製造 · 工業4.0
SMT 條碼追溯整合
SMT 後段 DataMatrix 驗證,串接 MES + 雲端 OEE 系統,實現智慧製造完整追溯鏈,人機料法環全可視。
AMR 車隊條碼讀取
AMR · 物流自動化
AMR 車隊條碼讀取
AMR 自主移動機器人車隊 + 機器手臂揀貨整合條碼讀取,搬運過程每個容器條碼皆可驗證,從來料到出貨全鏈追溯。
UNIT 01 / WHY VERIFY

為什麼需要條碼驗證?

條碼掃描失敗的代價,遠比想像的更高。當下游供應鏈一掃失敗,產生的就不只是不便而已。

01
退貨與罰款
Chargebacks
02
包裝報廢
Material Waste
03
產線停擺
Production Delays
04
法規違規風險
Compliance Risk
所有這些,都需要驗證
1D · 2D · DPM · 印刷標籤 · 雷雕 · 點陣打刻 · 噴墨 · 化學蝕刻 — 凡有條碼,皆可驗證

i 誰需要條碼驗證?

  • 01
    醫療器材製造商
    UDI 法規要求
  • 02
    製藥產業
    藥品序列化追溯
  • 03
    汽車零件製造商
    AIAG 標準
  • 04
    航太國防供應商
    MIL-STD-130 UID
  • 05
    零售品牌商
    GS1 通路要求
  • 06
    受第三方驗證機構稽核的企業
    SGS / TÜV

✓ 自我檢查清單

  • ✓ 客戶或法規要求條碼品質等級報告?
  • ✓ 曾因條碼品質問題被退貨或罰款?
  • ✓ 供應鏈下游有自動掃描系統?
  • ✓ 產品進入受監管市場(醫療 / 國防 / 零售)?
  • ✓ 需要向稽核單位(如 SGS)提交驗證文件?
  • ✓ 希望從源頭杜絕條碼品質問題?
若上述任一項為「是」,您需要的是一台條碼驗證器,而非僅是讀取器。
UNIT 02 / READER vs VERIFIER

讀取 vs. 驗證 — 本質差異

同一個條碼,兩台讀取器可能得到截然不同的結果。驗證器透過標準化光學條件,消除設備差異。

READER

條碼讀取器

Barcode Reader
  • ·揭示條碼內的資料
  • ·品質指標取決於讀取器自身設定
  • ·不同讀取器、不同結果
  • ·無標準化校正
  • ·結果不可比對、不可追溯
VERIFIER · RECOMMENDED

條碼驗證器

Barcode Verifier
  • ✓依國際標準評等條碼品質
  • ✓標準化光學條件與校正程式
  • ✓產出符合規範的合規報告
  • ✓結果可重現、可比對、可追溯
  • ✓適用於稽核、合規、品質管理

三層比較 · Data Validation vs. Process Control vs. Verification

項目 Data Validation
資料驗證
Process Control
製程管控
Verification ★
標準驗證
目的 檢查資料格式正確性 監控列印品質趨勢 依 ISO 標準合規評等
條碼品質評估 不評估 評估(但犧牲校正與光源規範) ✓ 完整評估(嚴格校正與光源條件)
校正要求 無 無強制要求 ✓ 使用前確認校正狀態,依品質要求定期校正
光源條件 不限 不限 ISO 標準規定的精確角度
報告合規性 ✗ 不合規 僅供內部參考 ✓ 合約級合規

資料來源:Cognex Whitepaper · Figure 3 — Data Validation vs Process Control vs Verification

UNIT 03 / ISO STANDARDS

ISO 標準解析

不同條碼類型,適用不同國際驗證標準。選擇正確的標準是驗證的第一步。

1D
一維條碼
ISO/IEC 15416
UPC、EAN、Code 128 等線性條碼
10 SCAN LINES · AVERAGE → GRADE
2D
二維標籤碼
ISO/IEC 15415
印刷於標籤上的 Data Matrix、QR Code
WEAKEST LINK WINS · 木桶原則
DPM
直接零件標記
ISO/IEC TR 29158
雷射雕刻、點陣打刻、化學蝕刻
30° / 45° / 90° · MULTI-ANGLE
ISO/IEC 15416 · 1D

10 條掃描線,逐條評等,平均 = 總等級

驗證器沿條碼高度方向取 10 條掃描線,分別評等每一條,最終取平均值作為整體等級。評等採 A (4.0) ~ F (0.0) 五級制。

  • 符號對比度
    Symbol Contrast
  • 最低反射率
    Min Reflectance
  • 邊緣對比度
    Edge Contrast
  • 調變度
    Modulation
  • 解碼
    Decode
  • 缺陷
    Defects
  • 可解碼性
    Decodability
SCAN LINES · 10 PASSES
A·4.0
A·3.8
B·3.2
A·3.9
B·2.7
A·4.0
B·3.1
F·0.5
B·2.9
A·3.7
AVG = 3.18 · OVERALL B
ISO/IEC 15415:2011 · 2D

8 項參數,最低等級 = 單次掃描等級(木桶原則)

二維碼每次掃描的等級取決於所有參數中的最低等級,整體等級為多次掃描等級的平均。

  • 符號對比度
    Symbol Contrast
  • 調變度
    Modulation
  • 反射裕度
    Reflectance Margin
  • 固定圖案損壞
    Fixed Pattern Damage
  • 軸向不均勻性
    Axial Non-uniformity
  • 網格不均勻性
    Grid Non-uniformity
  • 未用糾錯容量
    Unused Error Correction
  • 解碼
    Decode
BARREL PRINCIPLE · 木桶原則視覺化
A SC
A MOD
B RM
D FPD
A ANU
B GNU
A UEC
A DEC
水位 = 最低參數高度
OVERALL D · 受 Fixed Pattern Damage 拖累
ISO/IEC TR 29158 · DPM

專為 DPM 設計,容納多變的金屬與曲面

DPM 表面特性複雜(金屬、塑膠、陶瓷),ISO TR 29158 採用更精密的全域閾值計算方式,適應低對比、不均勻表面。

與 ISO 15415 的關鍵差異

  • 全域閾值演算法
    更精密的計算方式,適應低對比、不均勻表面
  • Modulation 評分
    同一個 DPM 碼在 TR 29158 下通常優於 15415
  • 擴展光源角度
    30° / 45° / 90° 三角度,標籤標準預設 45°
30°
高反射金屬
淺刻痕
45°
標準應用
標準表面
90°
深刻零件
點陣打刻
角度15415TR 29158
30°依應用指定✓
45°✓✓
90°依應用指定✓
SECTION / VIDEO

DataMan 475V 影片解說

DataMan 475V 線上條碼驗證器:讀得到就算合格嗎?ISO 15415 評等|Cognex 康耐視
影片章節(7)
  1. 00:00Q1 條碼讀得到就算合格嗎?
  2. 00:15Q2 產線速度快能每個都驗嗎?
  3. 00:25Q3 紙標籤、金屬刻印都能驗嗎?
  4. 00:35Q4 印字慢慢變差能早點發現嗎?
  5. 00:45Q5 GS1、UDI 規範能直接套用嗎?
  6. 00:55Q6 驗證器本身量得準嗎?
  7. 01:05Q7 我的條碼該用哪一台?
UNIT 04 / THREE MODELS · FULL SPECS

三款機型 — Label / DPM / HD 完整技術規格

選擇取決於:條碼大小、解析度需求、與材質特性。

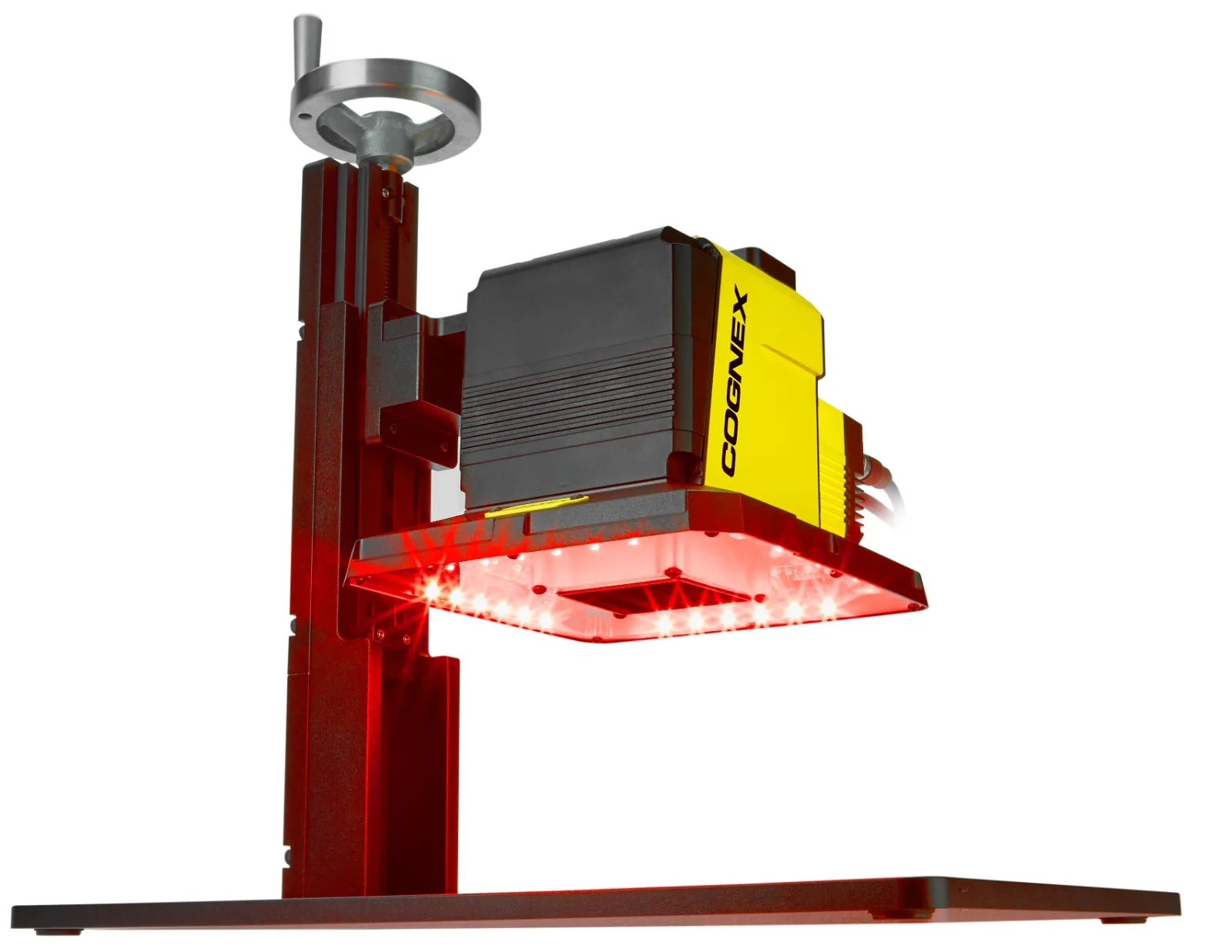

DM475V Label
LABEL

Label.

標籤版
  • FOV80 × 60 mm
  • LIGHT45° 4-quadrant
  • MIN X-DIM6 mil
  • LENS12 mm f/4
  • WEIGHT945 g
  • BEST FOR印刷標籤

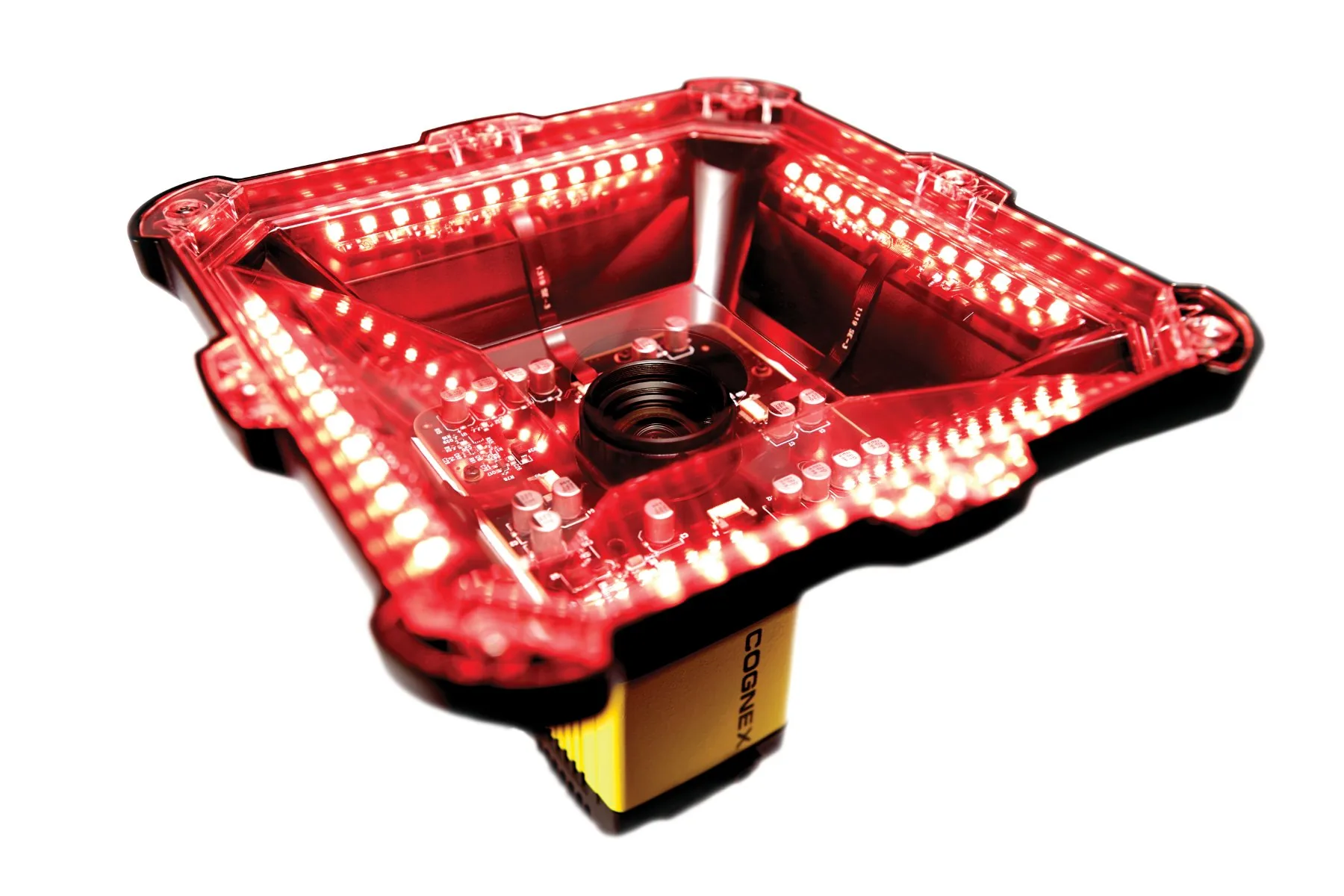

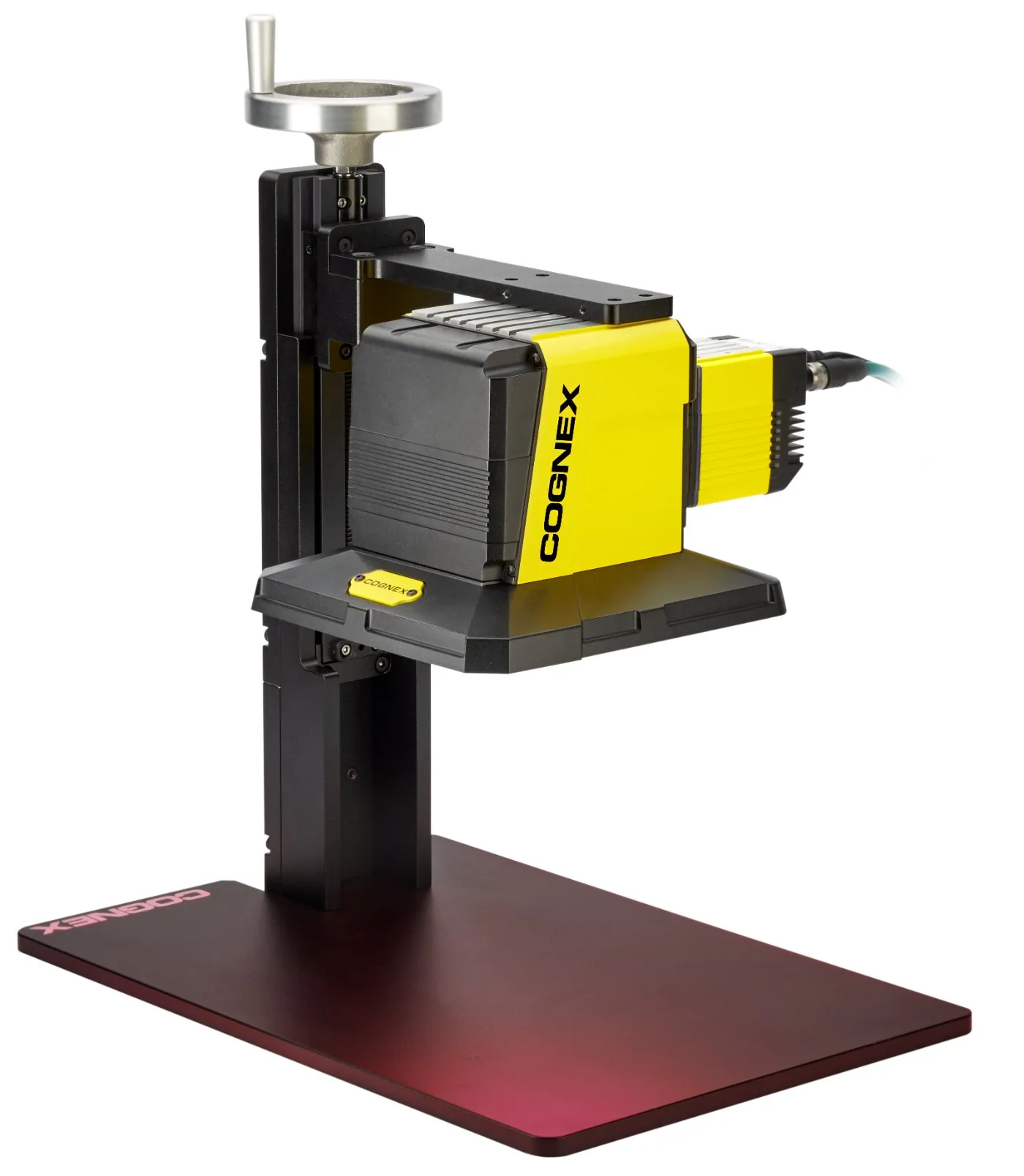

DM475V DPM
DPM

DPM.

直接零件標記版(推薦)
  • FOV35 × 29 mm
  • LIGHT30/45/90° 多角度
  • MIN X-DIM3.75 mil
  • LENS35 mm f/4
  • WEIGHT1,002.7 g
  • BEST FORDPM / 標籤

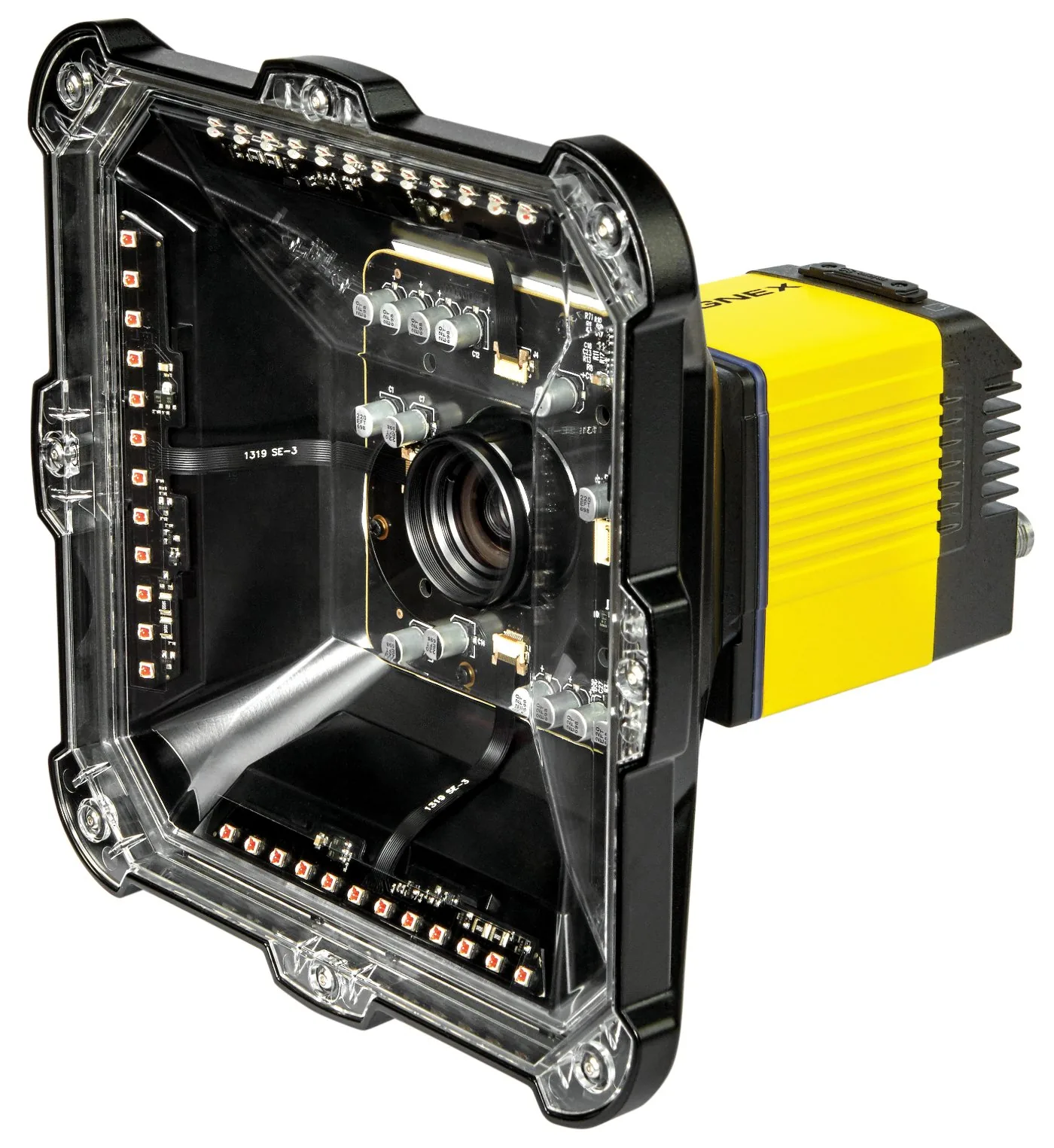

DM475V HD
HD

HD.

高解析度版
  • FOV11 × 9 mm
  • LIGHT30/45/90° 多角度
  • MIN X-DIM1 mil
  • LENS75 mm f/4
  • WEIGHT2,245 g
  • BEST FOR微型碼 / DPM

完整技術規格比較

規格項目 Label 標籤版 DPM 版 HD 高解析版
光學系統 · OPTICS
光源660nm · 45° · 4-quadrant660nm · 45° 4-quad + 30° 1/2/4-quad + 90°
影像感測器Sony IMX264LLR · 5 MP (2448×2048) · 2/3" CMOS · Global Shutter · 3.45μm pixel
鏡頭12 mm f/435 mm f/475 mm f/4
視野 FOV80 × 60 mm35 × 29 mm11 × 9 mm
工作距離60 mm41 mm(含側光)/ 71 mm同 DPM
景深 DOF±3 mm5 mil: ±1.5 mm · 15 mil: ±2.5 mm1 mil: ±0.2 mm · 4 mil: ±0.8 mm
最小 X 維度6 mil (0.15 mm)3.75 mil (0.095 mm)1 mil (0.025 mm)
條碼支援 · CODE SUPPORT
1D 條碼UPC/EAN · Code 128 · ITF-14 · I25 · Code 39 · Code 93 · CodabarUPC/EAN · Code 128 · Code 39
2D 條碼Data Matrix · QR · Micro QR · PDF417Data Matrix · QR · Micro QR
驗證速度1D · 20 碼/秒;2D · 10 碼/秒2D · 10 碼/秒依條件而異
物理規格 · PHYSICAL
驗證器重量945 g1,002.7 g2,245 g
驗證器尺寸185 × 185 × 175 mm286 × 145 × 193 mm360 × 145 × 193 mm
防護等級IP67IP65IP65
通訊 / 電力 / 認證 · COMMS & CERTS
通訊介面Ethernet
供電24 VDC ±10% · 最大 1.5 A · 峰值 36 W
硬體認證CE(EU 歐盟)· TÜV · FCC(US)· KC(Korea)
Cognex Authorized原廠授權
驗證標準ISO 15415 · 15416 · TR 29158 · 15426-1 · 15426-2
應用標準GS1 · MIL-STD-130 UID · UDI · HIBCC · ISO 15434 · Russian Crypto-Code · Custom
適用對象 · APPLICATIONS
適用對象一般標籤、紙箱、運輸標籤、藥盒、食品包裝;Cell 尺寸 6-30 mil(型錄最小 X 尺寸 6 mil)金屬雷射蝕刻、針點壓印、噴墨打標;搭配多角度光源,專為直接零件標識設計小型符號(< 5 mil)或精密 DPM,高解析鏡頭(75 mm 定焦;感測器與 Label、DPM 相同)
支援的 ISO 國際標準 · STANDARDS
ISO/IEC 154161D 條碼印刷品質驗證:邊緣判定、最低反射率、最低邊緣對比、符號對比、調變、缺陷、解碼、可解碼性;詳細項目依標準版本及設定確認
ISO/IEC 154152D 條碼(DataMatrix / QR)符號品質驗證:解碼、符號對比、調變、固定圖樣損傷、軸向不均勻、網格不均勻、未使用錯誤更正等;詳細項目依標準版本及軟體報告確認
ISO/IEC TR 29158DPM 直接零件標識驗證(前 AIM DPM-1):多向反射光源、特殊量測
GS1 General Specifications配合 GS1 標籤標準
ANSI X3.182美國國家標準(1D 條碼品質);已由 ISO/IEC 15416 取代,型錄未列入相容標準
ISO/IEC 16022DataMatrix 規格
校正與可追溯性 · CALIBRATION
NIST 校正校正鏈追溯至美國 National Institute of Standards and Technology
校正卡支援 DMV-CCC、DMV-DMCC 等校正卡;校正與符合性測試用途依卡片類型選擇
校正報告校正片的實驗室追溯性依所選卡片及其證明文件確認
校正週期原廠建議每月校正;內部品質規範要求時可更頻繁
軟體 / 報告 / 整合 · SOFTWARE
操作使用 DataMan Setup Tool 查看驗證結果、調整設定及儲存報告
SoftwareDataMan Setup Tool 內建報告產生
報告格式PDF / HTML 品質報告;CSV 或自訂格式可透過結果格式化腳本輸出
批次驗證支援大量條碼批次驗證 + 統計報告
通訊整合EtherNet/IP · PROFINET · TCP/IP · RS-232;整合 PLC / MES / SCADA;驗證結果可輸出至 PLC、資料庫或 FTP 伺服器
即時警報品質下滑可即時警報,推送至 SCADA 或 HMI(依系統配置)

機型選擇指南

應用場景LabelDPMHD
印刷在紙張 / 塑膠 / 霧面材質 ✓ ✓ ✓
條碼寬度 > 33 mm ✓ — —
最小 3.5 mil 解析度 — ✓ ✓
最小 1.0 mil 解析度 — — ✓
DPM(點陣打刻、雷射蝕刻) — ✓ ✓
曲面或粗糙表面 — ✓ ✓
光亮反射表面 — ✓ ✓
選擇建議:若驗證印刷標籤且條碼寬度超過 33 mm,選 Label;涉及 DPM 或需 3.75 mil 以下解析度,選 DPM;僅 1 mil 微型碼選 HD。DPM 版是涵蓋最廣應用場景的選擇。

驗證方式比較

①

Offline · 離線

DM475VS · Standalone
  • ·獨立支架操作
  • ·品質實驗室 / 來料檢驗
  • ·手動放置樣品
  • ·產出完整 ISO 報告
②

Inline · 線上(推薦)

DM475V · 整合版
  • ✓嵌入產線自動驗證
  • ✓100% 產品驗證
  • ✓即時品質監控
  • ✓自動剔退不合格品
③

Software · 軟體版

DataMan Setup Tool · Cognex 讀碼 / 驗證共用平台
  • ·使用工業讀取器硬體
  • ·相同驗證演算法
  • ·非 ISO 標準光學
  • ·參考性品質監控
升級路徑:DM475VS(離線版)可透過軟體授權金鑰直接升級為 DM475V(線上版),無需更換硬體。先以離線版建立品質基線,再擴展至產線 100% 驗證。

產品影片與型錄

三款機型(Label / DPM / HD)+ 規格、視野範圍、ISO 標準涵蓋差異,完整 PDF 型錄請向 VSK 索取。

▶ PRODUCT VIDEO
UNIT 05 / TRUST · 校正追溯鏈

校正追溯鏈

從您的條碼驗證結果,到 NIST 國家標準。每一環,都可獨立驗證、獨立追溯。

①
Step 01 · OUTPUT
您的條碼驗證結果
ISO 合規等級報告 · 具公信力
PDF / HTML 自動報告,含等級、光學配置、校正狀態。可直接提交稽核單位。
②
Step 02 · VERIFIER
DM475V 驗證器
使用支援的校正符號,依驗證類型執行校正
標準化光學條件 · 固定光源角度 · 固定工作距離 · 固定支架
③
Step 03 · CALIBRATION CARD
序列化校正標準件
Calibration Card · 含追溯序號
卡片識別與校正資料依所選 Calibration Card 的標籤及文件確認
④
Step 04 · CONFORMANCE STD
GS1 Calibrated Conformance
依所選校正卡的製造與追溯文件確認
DMV-CCC 用於校正;DMV-DMCC/AICC 另提供符合性測試符號及實驗室追溯資料
⑤
Step 05 · NATIONAL STANDARD
NIST 國家標準
美國國家標準暨技術研究院(National Institute of Standards and Technology)
最終追溯至國家計量基準 · 所有量測單位的源頭

五個問題,驗證你的驗證器

"Is My Verifier a Verifier?" — 來自 Cognex 白皮書的自我檢查清單

01
是否內建校正程式?
使用支援的校正標準件,依驗證類型執行校正
✓
02
是否具備 ISO 標準規定的精確照明位置?
45°(標籤版)/ 30°+45°+90°(DPM/HD 版),完全符合 ISO 規範
✓
03
是否產出含等級與光學配置的報告?
自動生成 PDF/HTML 報告,含各項參數等級、光源角度、校正狀態
✓
04
是否驗證條碼內資料格式正確性?
內建 GS1、UDI、MIL-STD-130 等應用標準的資料格式檢查
✓
05
是否產生可重複的結果?
標準化光學條件 + 固定支架 + 校正追溯 = 結果可重現、可比對
✓
DM475V 五項全部通過。如果您評估的其他設備無法全部達成,它可能只是一台「讀取器」,而非真正的「驗證器」。
UNIT 06 / SOFTWARE & REPORTS

驗證軟體與報告系統

直覺化介面 · 即時診斷 · 自動化報告。從現場操作到稽核歸檔,一套搞定。

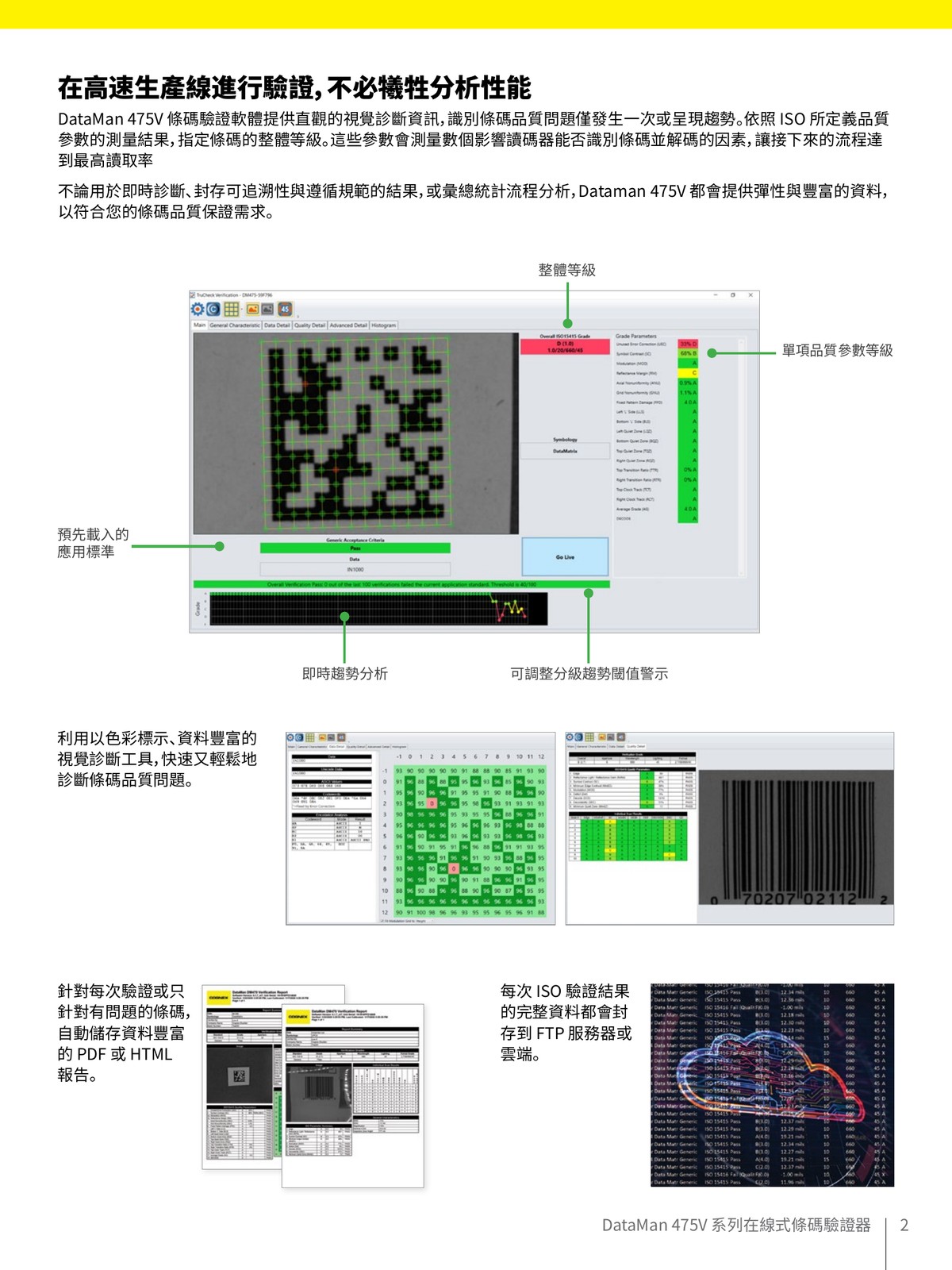

AF

即時等級顯示

整體等級 + 各項參數等級一目瞭然,色彩編碼快速識別問題

趨勢分析

即時監控品質趨勢,可調式閾值警報,在問題惡化前預警

PDF

自動報告輸出

PDF 或 HTML 格式 · 每次驗證或僅問題條碼自動儲存

視覺化診斷

色彩編碼的問題區域標示,快速定位列印或標記缺陷

內建應用標準

預載 GS1 · UDI · MIL-STD-130,無需手動配置參數

資料封存

驗證資料可自動封存至 FTP 伺服器或雲端儲存

報告輸出格式

PDF

直接歸檔 · 列印 · Email

適合正式稽核報告。版面固定,跨平台一致呈現。

HTML

最高可編輯性

可整合至自有報告模板或管理系統,方便客製品牌呈現。

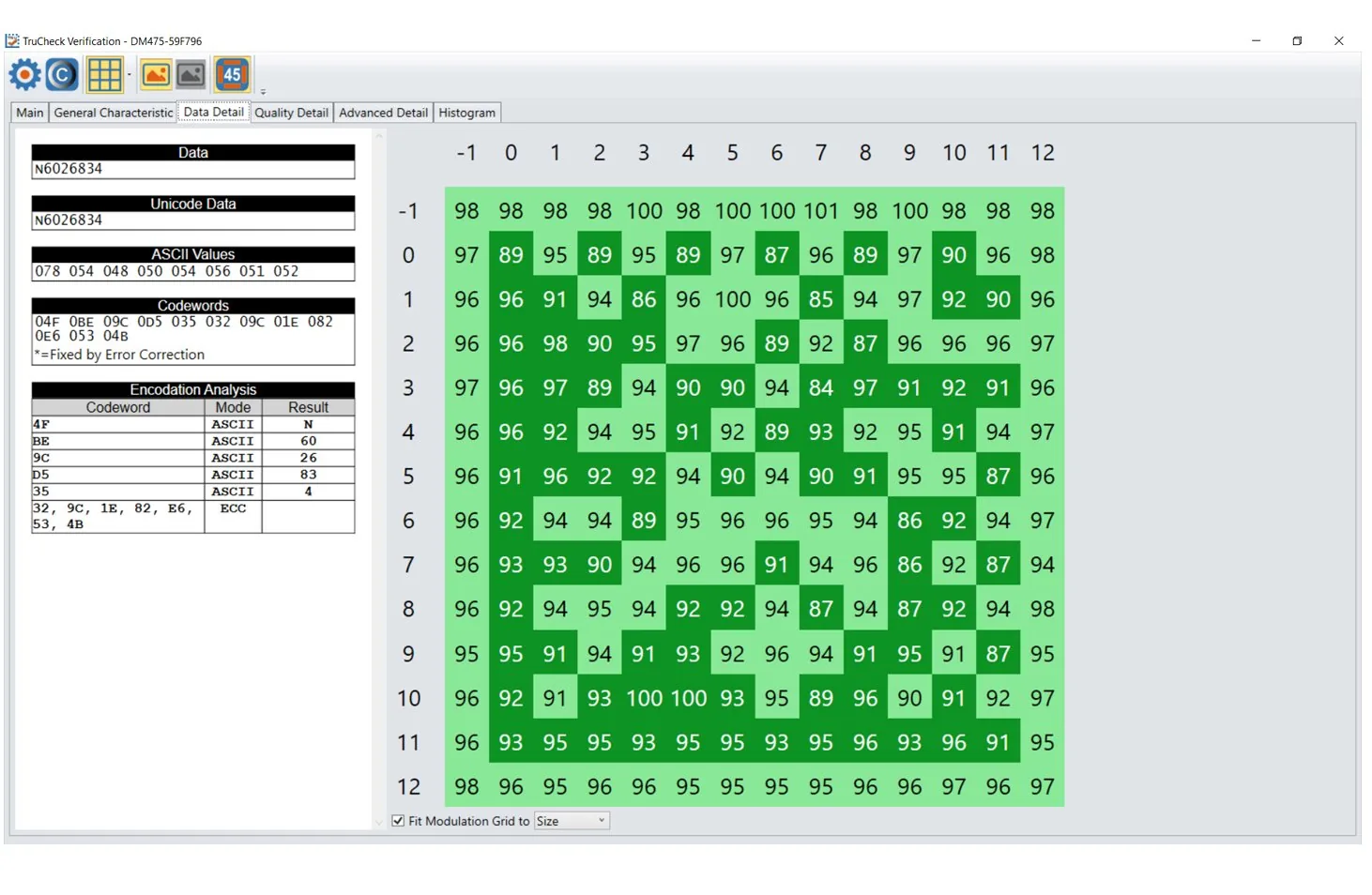

DM475V 樣本驗證報告
● Sample · ISO 15415 / 15416 Conformance Report
UNIT 08 / INDUSTRY STANDARDS

哪個產業需要驗證?

不同產業的合規要求差異極大。選錯標準 = 整批產品被退貨 + 重新標記成本。

醫療器材 UDI
MEDICAL · UDI

醫療器材 UDI

FDA · GS1 · HIBCC
  • ·FDA 強制要求 UDI 標示
  • ·GS1 或 HIBCC 編碼規則
  • ·批號、序號、有效期限
  • ·Data Matrix 為主要載體
  • ·品質等級需達 C 級以上
國防 UID
DEFENSE · UID

國防 UID

MIL-STD-130 · ISO 15434
  • ·Data Matrix 為指定載體
  • ·ISO 15434 資料格式
  • ·永久性 DPM 標記
  • ·全生命週期追溯
  • ·品質等級嚴格要求
零售 / 物流 GS1
RETAIL · GS1
⌗

零售 / 物流 GS1

GS1 General Specifications
  • ·GTIN 商品註冊與編碼
  • ·資料格式標準化
  • ·列印品質驗證
  • ·通路上架的基本要求
  • ·1D + 2D 並行趨勢

產業標準對照表

項目國防 Defense醫療 Medical零售 Retail
主要標準 MIL-STD-130N FDA UDI Rule GS1 General Specs
主要碼制 Data Matrix (DPM) Data Matrix / GS1-128 EAN/UPC · GS1 DataMatrix
標記方式 DPM(雷射 / 針打) 印刷標籤 + DPM 印刷標籤
驗證標準 ISO TR 29158 ISO 15415 / TR 29158 ISO 15416 / 15415
建議機型 DPM / HD DPM / Label Label
UNIT 09 / SUMMARY · NEXT STEPS

總結與下一步

Cognex 提供 1D + 2D + DPM 完整條碼驗證解決方案,涵蓋 ISO 15416 / 15415 / TR 29158 國際標準。

您的驗證結果 → DM475V → Calibration Card → GS1 Conformance → NIST

合規報告

自動生成符合 ISO 標準的驗證報告,滿足稽核要求

校正追溯

從設備到 NIST 國家標準,每一環節皆可追溯驗證

✓

全碼制覆蓋

1D + 2D + DPM,一套解決方案涵蓋所有條碼類型

下一步行動

讓我們協助您建立條碼品質管理體系。

01

提供樣品

寄樣或拍照給 VSK · 可寄送樣品,由 VSK 工程師以 DataMan 475V 依 ISO/IEC 15415/15416(DPM 依 ISO/IEC TR 29158)說明量測方式與適用等級,協助判斷是否需要導入驗證器(照片僅供初步判讀)

02

需求確認

機型與方案報價 · 確認最佳配置

03

設備安裝

在地教育訓練與支援

ABOUT VSK / 關於威視康

工業自動化整合商,專注機器視覺

威視康有限公司為工業自動化系統整合商, 深耕機器視覺系統領域多年,協助各產業客戶改善產線生產流程, 讓生產設備自動、快速、穩定、安全。

身為 Cognex 官方 PSI 授權系統整合商(Partner System Integrator), 我們不只銷售設備,更提供完整的評估、整合、訓練、售後支援, 從需求釐清到產線上線,陪伴客戶完成每一個視覺檢測專案。

多年累積
機器視覺系統深耕實績
Cognex PSI
官方授權系統整合商
完整解決方案
評估・整合・訓練・售後
客戶至上
問題排解第一優先
VSK 威視康 Cognex PSI Authorized System Integrator
◆ VSK CORPORATION

威視康
機器視覺專家

ADDRESS
新北市淡水區
中正東路二段27-3號28樓
CONTACT
TEL 02-8809-3200
FAX 02-8809-3390
◆ SERVICES / 服務內容

Cognex 條碼讀取、智慧相機、3D 雷射、AI 全產品線代理

專業工程師評估
由專業工程師聆聽需求並評估可行性,提供最適合的解決方案。
需求評估
依您的樣品與產線條件釐清檢測需求,確認可行方向後再投資。
選型建議
提供機型選型與整合建議,協助您做出最佳決策。
教育訓練
提供 Cognex 軟體操作與工具訓練。
線上技術支援
遠端連線即時排解,產線問題不中斷。
ISO 條碼驗證設定
DataMan 8072V(DM8072V)/ 475V Verifier 配置、ISO 15415 / 15416 grading 報告產出、追溯資料整合(依專案)。
FAQ / 常見問題

工程師常問的問題

A. DM475V 標籤版支援最多條碼類型:一維(UPC/EAN、Code 128、ITF-14、I25、Code 39、Code 93、Codabar)及二維(Data Matrix ECC200、QR、Micro QR、PDF417)。DPM 及 HD 版支援 UPC/EAN、Code 128、Code 39、Data Matrix、QR、Micro QR。GS1 DataBar 需確認最新韌體版本支援狀態。
A. 標籤版 80×60 mm(工作距離 60 mm)、DPM 版 35×29 mm(工作距離 41 mm 含側光附件)、HD 版 11×9 mm(工作距離 41 mm 含側光附件)。選擇版本的關鍵在於您最常驗證的條碼尺寸:標籤版適合 6 mil 以上一般印刷條碼、DPM 版適合 3.75 mil 以上的直接零件標識、HD 版適合 1 mil 以上的極小符號或精密醫材 UDI。
A. 超過 DPM 版 35 mm 視野的一維碼,可選用標籤版(80 mm 視野)。大型條碼的可讀性問題通常較少,業界對大碼做 verify 的需求也較低。
A. DPM 通常直接打刻在產品上,尺寸不會太大,因此需要更高解析度(3.75 mil)的鏡頭來精確解析。光學設計上,視野與解析度為權衡關係。
A. DPM 版內建三種光源角度(30° / 45° / 90°),在軟體介面直接切換。不同材質(金屬、塑膠、陶瓷)和打刻方式(雷射、噴墨、針打)對光的反射特性不同。ISO TR 29158 標準特別允許多角度光源,正因 DPM 的表面特性多變。建議:每種新樣品三個角度都測試,選擇最佳成像角度作為標準條件。
A. 不行。條碼「讀取」(Read)可手持任意角度,但「驗證」(Verify)按 ISO 標準必須在固定光學條件下進行 — 固定角度、固定距離、固定光源。這正是驗證結果具公信力的原因:條件一致,結果才可重現、可比對。DM475V 搭配可調式支架確保每次測試條件完全一致。
A. 可以。原廠提供機頭完整工程圖面(含安裝孔位尺寸),客戶可依實際場景自行設計支架。關鍵要求:機頭到待測物的距離符合規格且保持穩定水平。可調式支架可容納最高 5.5 英寸組件,加延伸臂可達 17.5 英寸。
A. 不一定。雷雕雖通常為平面,但材質反射率、雕刻深度、表面粗糙度都會影響最佳光源角度。選擇 DPM 版(含三種光源)可確保不受限於單一角度,服務範圍最廣。
A. 條碼品質驗證的最佳實務是逐一驗證。每個條碼須在最佳光學條件的中心位置,邊緣可能有光學失真影響評分。逐一驗證是業界認可的標準流程。
A. 各版本最小 X 軸尺寸:標籤版 6 mil(0.15 mm)、DPM 版 3.75 mil(0.095 mm)、HD 版 1 mil(0.025 mm)。超出視野或解析度的條碼可被讀取器「讀取」但無法進行符合 ISO 標準的「驗證」。
A. Cognex 另有工業條碼讀取器(DataMan 280 / 380 / 470 等)可嵌入 DataMan Setup Tool 同一套讀碼設定平台,演算法相同,但硬體光學不符 ISO 標準。可作為「參考性檢測」(不可稱「驗證」),回報內容會明確標示非 ISO 光學條件、僅供品質趨勢監控用。正式 ISO 條碼驗證仍須使用 DM475V(Label / DPM / HD inline 線上 100%)、DM475VS Standalone(桌上型 offline 抽檢、與 475V 共用同一感測器、軟體 feature key 可升級至 475V 在線驗證速度(型錄載明;反向調整依原廠確認))或 DM8072V(手持驗證機)。
A. 系統提供 PDF 和 HTML 兩種自動輸出格式。HTML 格式可編輯性最高,可整合至自有報告模板。品牌標示的客製化需與原廠確認軟體層面的可行性。
A. 兩種:PDF(直接歸檔)和 HTML(可編輯)。針對每次驗證或僅針對問題條碼自動儲存。完整驗證資料可封存至 FTP 或雲端。
A. 每個驗證項目給出 Grade (A–F),部分項目同時顯示量化數值(如 Symbol Contrast 的百分比)。有些項目如 Decode 僅有 Pass / Fail,不產生數值故該欄位空白。這些都是 ISO 標準中明確定義的規則。
A. DM475V 使用支援的 NIST 可追溯校正符號進行校正;DMV-CCC、DMV-DMCC 等卡片的校正符號與用途不同。依驗證類型選擇校正符號,確認設備處於已校正狀態後再進行 ISO 品質驗證。原廠建議每月校正,內部品質規範要求時可更頻繁。
A. 校正卡應避光保存,使用前檢查表面是否污染或受損;有效期限、校正資料及更換要求依該張卡片的標籤與文件確認。設備校正排程與校正卡有效期限是不同項目,卡片受損或無法確認有效性時,請與 VSK 工程師討論更換。
A. DMV-CCC 用於校正,含一維與二維 Master Grade 符號,但不含 ISO/IEC 15426 符合性測試符號。DMV-DMCC 與 DMV-AICC 另提供符合性測試用途及 ISO/IEC 17025 認證實驗室的追溯資料。稽核所需文件應依選用卡片、驗證配置及適用要求確認,不能把所有校正卡視為相同的認證證明。
LET'S TALK / 開始聯繫

準備開始您的
視覺檢測專案了嗎?

透過填寫表單、撥打電話或寄送 Email三種方式與 VSK 聯繫, VSK 工程師將與您聯繫。

REFERENCES · 資料來源

資料來源(Datasheet 引用)

  • Cognex DataMan 475V Series Inline Barcode Verifier Datasheet(Lit. No. DM475VDS-02-2025-EN;繁中版 DM475VDS-02-2025)、DataMan 475VS Barcode Verifier Datasheet(Lit. No. DM475VSDS-02-2025)、Cognex Corporation 官方文件

設備規格與驗證設定參考 Cognex 型錄及 DataMan 475 Verifier Reference Manual(Revision 25.3.0.1);校正片依卡片類型選用。
