Cognex DataMan 580 物流分揀旗艦讀碼器
1

9 MP 2/3" CMOS

2/3" CMOS sensor 對角線 12.96 mm、解析度 4096 × 2160 (約 9 MP)、像素面積 7.84 μm²。

點擊圖上 i 標記查看每個功能說明

BARCODE READER

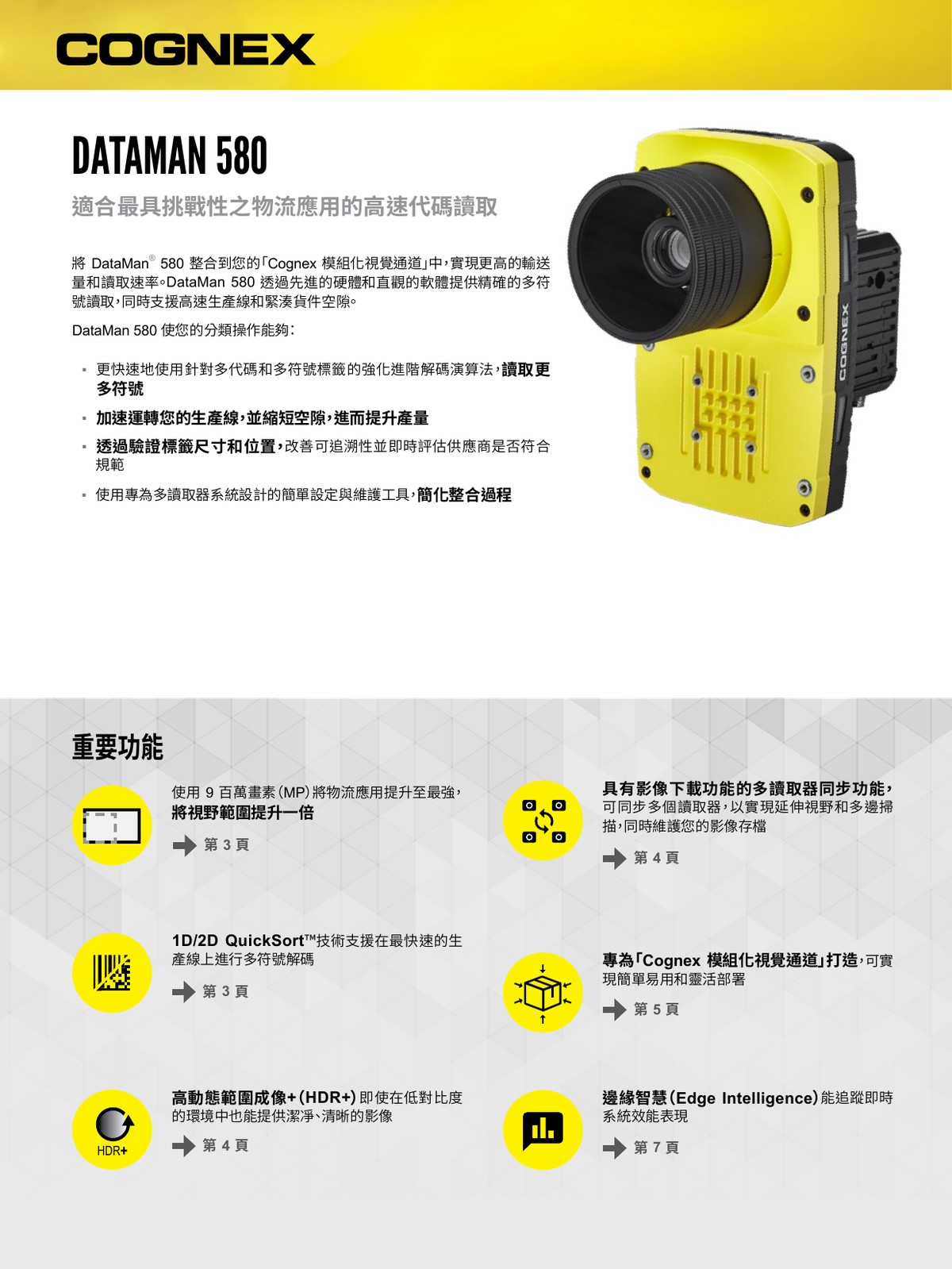

Cognex DataMan 580DM580 — 9 MP 4096×2160 物流分揀旗艦固定式工業條碼讀取器、1D/2D QuickSort + HDR+ + MRS

9 MP 物流分揀旗艦讀碼器 — QuickSort 多碼解碼、HDR+、MRS 多讀碼同步。

  • ✓ 解析度: 9 MP (4096×2160)
  • ✓ 演算法: 1D/2D QuickSort + HDR+
  • ✓ 擷取率: 最高 38 Hz
  • ✓ 防護: IP67
  • + 12 項規格,看完整規格表 ↓

9 MP 物流分揀旗艦讀碼器 — QuickSort 多碼解碼、HDR+、MRS 多讀碼同步。

SECTION / KEY FEATURES

Cognex DataMan 580 核心規格 — HDR+ 演算法 + DPM 讀取

Cognex DataMan 580 物流分揀旗艦讀碼器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

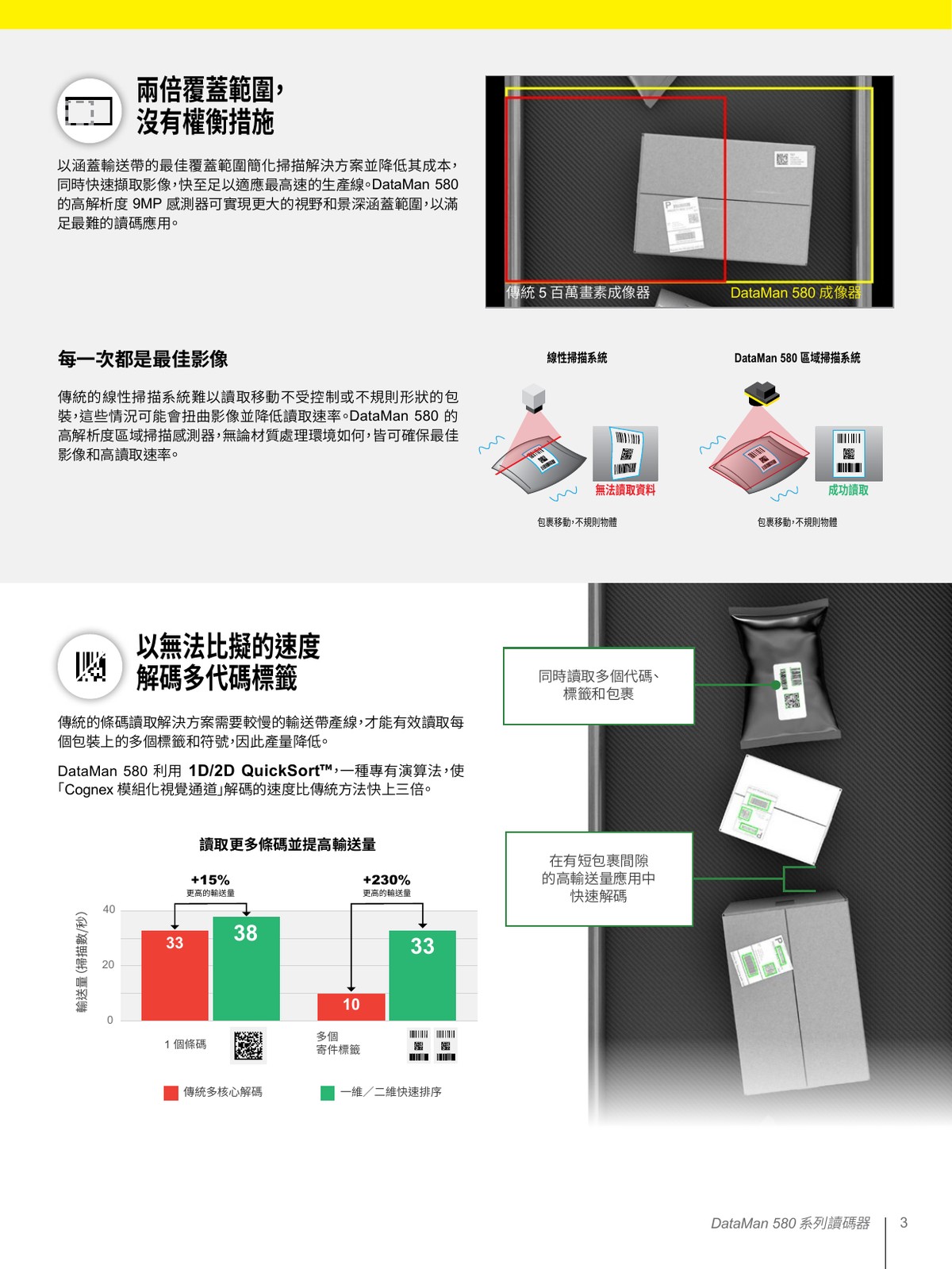

9 MP 高解析 2/3" CMOS

· 9 MP 影像解析度 4096 × 2160 · 2/3" CMOS 感測器 · 對角線 12.96 mm · 像素 7.84 μm² · 比傳統 5 MP 涵蓋雙倍視野 · 寬輸送帶單機讀碼

1D/2D QuickSort 多碼演算法

· Cognex 專屬 1D/2D QuickSort 演算法 · 多 symbology 標籤同步解碼 · 單一影像同時定位多碼 · 較傳統 multi-core 解碼最高快 3 倍 · 多標籤吞吐量 +230%

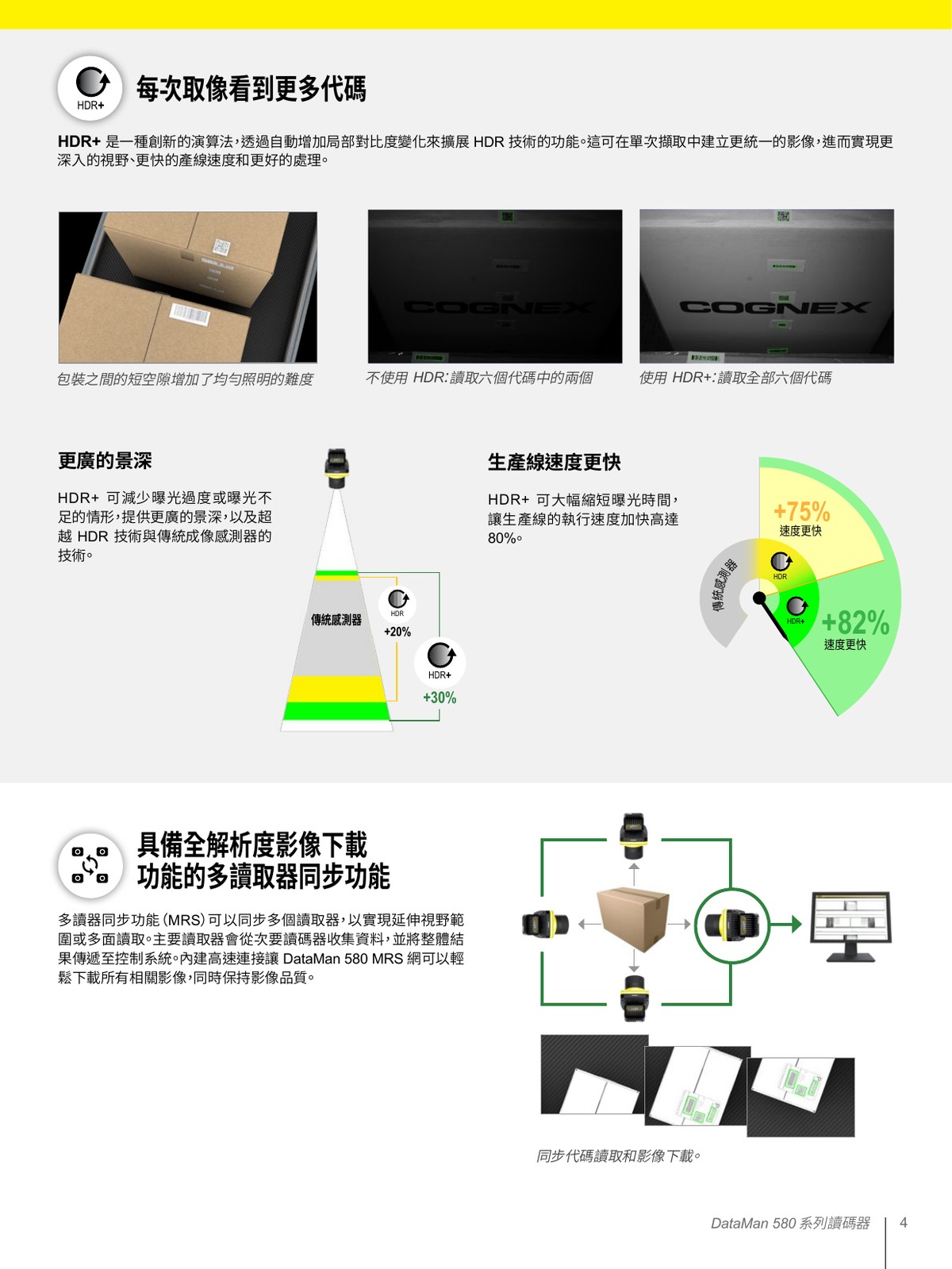

HDR+ 高動態範圍演算法

· HDR+ (High Dynamic Range Plus)· 局部對比自動增強 · 單次曝光涵蓋強反光 + 陰影區 · 較傳統 HDR 景深 +30% · 較一般 sensor 線速 +82%

MRS 多讀碼器同步 + 影像歸檔

· Multi-Reader Sync (MRS)· 多支 DM580 協同擴大視野 · 5/6 面隧道讀碼 · 主從讀碼器影像同步歸檔 · 雙 Gigabit Ethernet 高速傳輸

Modular Vision Tunnel 整合

· 為 Cognex Modular Vision Tunnel 設計 · 模組化 5/6 面隧道方案 · 可換模組/加新 symbology/升級線速 · Tunnel Commissioning Assistant 快速組態 · 3D Field Calibration 易整合 dimensioner

SECTION / VIDEO

DataMan 580 影片解說

DataMan 580 物流讀碼器:輸送帶很寬,一台照得完嗎?Cognex 康耐視
影片章節(7)
  1. 00:00Q1 輸送帶很寬一台照得完嗎?
  2. 00:15Q2 一箱好幾個條碼來得及讀嗎?
  3. 00:25Q3 包裹擠在一起打光不均怎麼辦?
  4. 00:35Q4 條碼貼在哪面都不一定?
  5. 00:45Q5 整條讀碼通道設定很麻煩?
  6. 00:55Q6 裝多高、照多寬鏡頭怎麼選?
  7. 01:05Q7 適不適合我的分揀線?
SECTION / SPECIFICATIONS

Cognex DataMan 580 完整規格表

解析度 9 MP (4096×2160)
演算法 1D/2D QuickSort + HDR+
擷取率 最高 38 Hz
防護 IP67
感測器 2/3" CMOS · 對角線 12.96 mm · 像素 7.84 μm²
鏡頭 16 mm F6/25 mm F6.5/35 mm F6 · 手動或高速液態鏡頭
電子快門 最短 29 μs · 內建照明最長 10 ms · 外接照明最長 400 ms
I/O 2 opto-isolated + 2 可組態輸入/輸出 · 觸發 + Tune 按鈕
狀態輸出 5 狀態 LED · 蜂鳴器
通訊介面 Serial · 雙 Ethernet · CogLink · RS-232
通訊協定 TCP/IP · PROFINET · EtherNet/IP · SLMP · Modbus TCP · NTP · SFTP · FTP · MRS · CC-Link · Java Scripting
電源 24 V ± 10% 或 PoE Class 3 · 無照明 < 15 W · 外接照明 < 40 W · 峰值 < 2 A
機構 鋅合金/鋁合金 · 1780 g
環境 工作 0–40°C · 儲存 -10–60°C · 濕度 < 95% 非凝結
認證 RoHS · EU CE · US FCC · TUV CB NRTL IEC 61010 · Korea KCC
文件來源 Cognex DataMan 580 Datasheet (DM580DS-02-2025)
SECTION / APPLICATIONS

DM580 適合哪些產業?醫療 UDI/汽車零件追溯/難讀 DPM

Cognex DataMan 580 物流分揀旗艦讀碼器 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex DataMan 580 物流分揀旗艦讀碼器 應用於3PL · 配送中心
3PL · 配送中心

3PL · 配送中心

3PL 配送中心高速分揀 — DM580 9 MP 寬視野 + 1D/2D QuickSort 多碼同步,輸送帶短間距高吞吐場景。

Cognex DataMan 580 物流分揀旗艦讀碼器 應用於機場 · BHS 行李處理
機場 · BHS 行李處理

機場 · BHS 行李處理

機場行李處理系統 (BHS)— DM580 + Cognex Modular Vision Tunnel 5/6 面隧道讀碼、MRS 多讀碼器同步、影像全歸檔。

Cognex DataMan 580 物流分揀旗艦讀碼器 應用於跨境電商 · 出貨倉
跨境電商 · 出貨倉

跨境電商 · 出貨倉

電商出貨倉 SKU 分揀 — 1D/2D QuickSort 同步處理紙箱外標 + 內部標籤雙碼,HDR+ 應對反光膠帶與半透明包裝。

Cognex DataMan 580 物流分揀旗艦讀碼器 應用於汽車零件物流
汽車零件物流

汽車零件物流

Tier 1/Tier 2 出貨棧板掃描 — 9 MP 超寬視野涵蓋多顆零件追溯碼,2700 mm 工作距離下 35 mm 鏡頭 FoV 達 865 mm。

本產品已部署 4 個產業情境, 看完整案例庫 →

SECTION / FAQ

常見問題(康耐視 DM580 工程師 Q&A)

A. 580 = 物流分揀旗艦(9 MP + 1D/2D QuickSort + HDR+ + MRS + Modular Vision Tunnel),為高速物流分揀設計。503 = 高速移動件讀碼器(最高 150 fps),支援包裹偵測與多讀碼器同步。380 = 高效能固定式產線讀碼器,適合製造現場追溯,亦可整合進 Cognex 物流隧道。470 = 難讀 DPM 旗艦,棘手 DPM/低對比條碼可優先評估。物流大規模隧道分揀選 580、產線追溯選 380 / 470。
A. 原廠說明傳統讀碼方案需放慢輸送線,才能有效讀取每個包裹上的多張標籤與多種 symbology。1D/2D QuickSort 是 Cognex 專有(proprietary)演算法,可同時讀取多個條碼、標籤與包裹,解碼速度最高可達傳統方法的 3 倍。Cognex 官方數據:單碼吞吐量 +15%(33→38 scans/sec)、多 shipping label 吞吐量 +230%(10→33 scans/sec)。
A. HDR+ 是 Cognex 對傳統 HDR 的演算法演進,自動局部對比增強 — 單次曝光即合成均勻明暗影像,不需多張合成。Cognex 官方圖示(相較傳統感測器):景深 HDR +20%、HDR+ +30%;HDR+ 可大幅縮短曝光時間、提升線速。原廠範例:包裹間距短、照明不均時,無 HDR 只讀到 6 個碼中的 2 個,啟用 HDR+ 後 6 個全讀到。
A. Cognex 為高量物流設計的「多面無觸碰讀碼隧道」模組化框架 — 包裹通過時,多支 DataMan 580 + MRS 同時讀取上下左右前後 5 / 6 面條碼,不需翻面。內建 Tunnel Commissioning Assistant 快速組態整條隧道、3D Field Calibration 整合 dimensioner、Dynamic Test App 驗證安裝。可換模組支援不同包裹尺寸/新 symbology/升級線速。
A. 16 mm F6 — 900 mm 工作距離 Near FoV 640 mm、1600 mm Far FoV 1135 mm。25 mm F6.5 — 1700 mm Near FoV 770 mm、2500 mm Far FoV 1130 mm。35 mm F6 — 1800 mm Near FoV 575 mm、2700 mm Far FoV 865 mm。可選手動或高速液態鏡頭。請提供輸送帶寬度 + 安裝高度,與 VSK 工程師討論選型。
A. RS-232、TCP/IP、PROFINET、EtherNet/IP、SLMP、Modbus TCP、NTP、SFTP、FTP、MRS、CC-Link,並支援 Java Scripting 自訂協定。電源支援 24 V ± 10% 或 PoE (Power over Ethernet)Class 3。
A. 材質鋅合金/鋁合金、重量 1780 g、防護 IP67、RoHS 認證、通過 EU CE/US FCC/TUV CB NRTL IEC 61010/Korea KCC。工作溫度 0–40°C、儲存溫度 -10–60°C、濕度低於 95%(非冷凝)。
A. Cognex Edge Intelligence (EI)統一管理整條 Tunnel 內多支 DM580 — 多裝置同時組態、即時讀取率/效能儀表板、影像檢視、讀取率趨勢分析。出問題時可快速定位根因。亦可用 DataMan Setup Tool 作為熟悉的替代工具。
A. 評估的規劃與樣本需求依實際使用場景而定。若有具體需求、可與 VSK 工程師討論細節。VSK 提供需求評估與選型建議。
A. DataMan 580 屬物流分揀旗艦級固定式條碼讀取器(9 MP + 1D/2D QuickSort + HDR+ + MRS + Modular Vision Tunnel)。實際總預算需含 DM580 本體(1780 g / IP67)、16 / 25 / 35 mm 鏡頭 (手動或 HSLL 液態鏡頭)、Modular Vision Tunnel 框架、MRS 同步配置、Edge Intelligence Tunnel Manager 配置等項目。依型號與配置報價,請與 VSK 確認。
A. DataMan 580 導入時程依應用範圍(單站讀取、MRS 多支同步、Modular Vision Tunnel 規模、Edge Intelligence 配置等)與現場條件而定,可與 VSK 工程師討論需求評估。
A. 依 Cognex 官方物流應用:大型物流中心 (3PL 倉儲多面無觸碰隧道分揀、卸貨門掃描)、跨境電商物流 (高量包裹分揀)、快遞配送中心 (隧道分揀)、電商倉儲 (出貨隧道)、3PL 自動分揀中心 (棧板 + 包裹混合)、製造業大型成品配送倉 (出貨 5-side 驗證)、醫藥批發中心 (大批量藥盒分揀追溯)、退貨處理中心 (反向物流隧道)。一般單站讀碼追溯 (非隧道規模)建議考慮 DM280/DM380 等方案。
