PatMax RedLine 是什麼？
PatMax RedLine 是 Cognex 在 PatMax 圖樣定位演算法基礎上推出的高速進階版。它保留 PatMax 的核心技術（幾何邊緣特徵比對、sub-pixel 精度、抗光照變化、抗部分遮擋），但透過演算法優化與多核心並行處理大幅提升執行速度 — Cognex 公告值為 5MP 影像上最高 7 倍（官方文件），實際依工件複雜度、模板特徵點數、相機解析度而異。
重要：PatMax RedLine 需 In-Sight firmware 5.2.0 以上才支援。舊韌體請先升級。
對於每分鐘產出 1,200 件以上的高速產線，標準 PatMax 即使能勝任精度需求，速度也可能成為瓶頸。PatMax RedLine 就是為這種高速場景設計。
PatMax vs PatMax RedLine 差異對照
| 維度 | PatMax | PatMax RedLine |
|---|---|---|
| 演算法核心 | 幾何邊緣特徵比對 | 同 PatMax + 並行加速 |
| 精度 | sub-pixel（< 0.05 像素） | 同 PatMax |
| 速度（Cognex 公告） | 基準 | 5MP 影像上最高 7 倍（依工件 / 模板 / 解析度而異） |
| 抗旋轉 / 縮放 | ✅ | ✅ |
| 抗光照變化 | ✅ | ✅ |
| 抗部分遮擋 | ✅ | ✅ |
| 適合產線節拍 | 一般產線（< 600 件/分） | 高速產線（1,200+ 件/分） |
| 內建機型 | In-Sight 全系列、DataMan | In-Sight 3800 / L38 / D900 |
註：實際速度依工件複雜度、模板特徵點數、相機解析度而異，請以 POC 實測為準。
為什麼速度差距這麼大？
速度數據來源：Cognex In-Sight Explorer Help — Overview of PatMax RedLine（5MP 影像、最高 7×）
PatMax 是 1990 年代後期 Cognex 推出的核心演算法。隨著 Cognex 智慧相機處理器升級到 Quad-core ARM / Intel Atom 等多核心架構，原本單執行緒設計的 PatMax 無法充分利用硬體。
PatMax RedLine 重寫了並行處理架構：
- 多核心同步搜索：將影像分區，多個核心同時比對
- 預過濾候選區：以快速演算法先篩出可能位置，PatMax 只精算少數候選
- GPU 加速（部分機型）：高解析度影像下 GPU 平行運算大幅加速
- 記憶體存取最佳化：減少快取錯失
哪些 Cognex 機型內建 PatMax RedLine？
高效能多任務智慧相機
2D + 3D 智慧相機
深度學習機型，含 RedLine 前置定位
圖片來源：Cognex Corporation｜以上機型內建 PatMax RedLine（需 In-Sight firmware 5.2.0 以上）

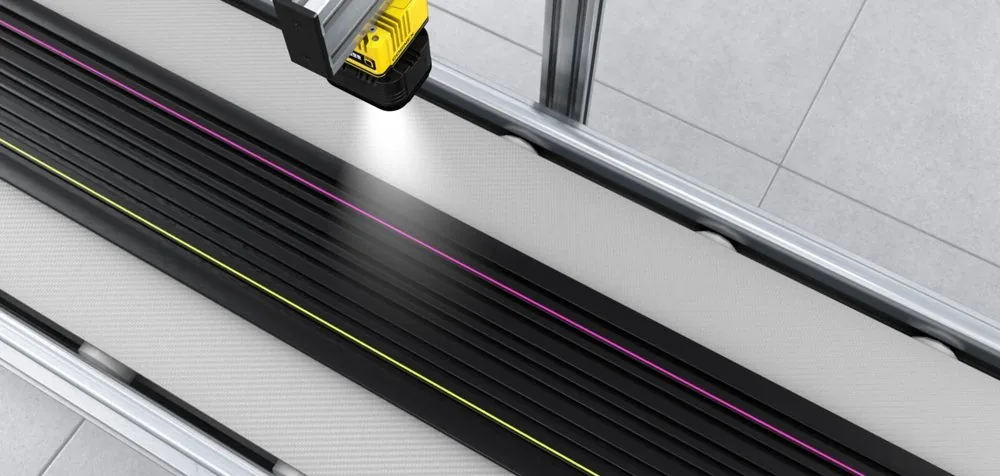

- In-Sight 3800 — 高效能多任務智慧相機，PatMax RedLine 是核心賣點

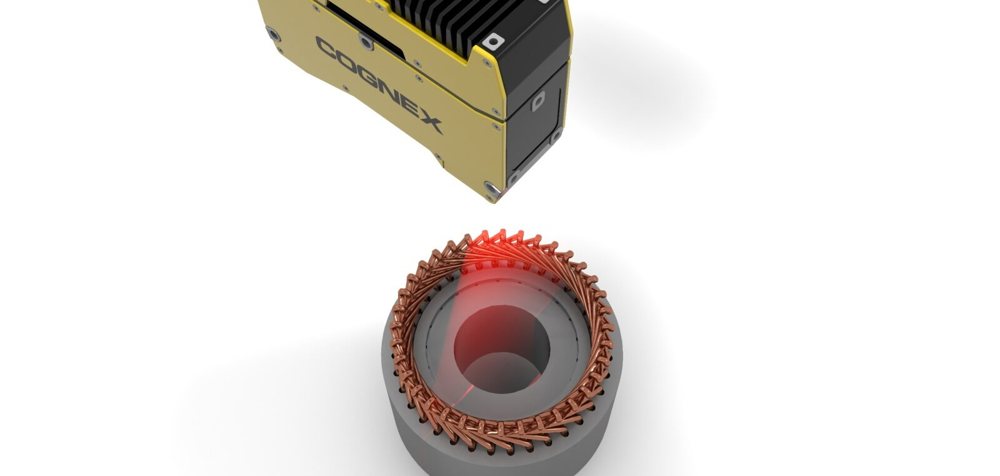

- In-Sight L38 — L38 系列同時支援 2D PatMax 工具與 3D 工具（PatMax RedLine 支援度請以 L38 主機 datasheet 為準）

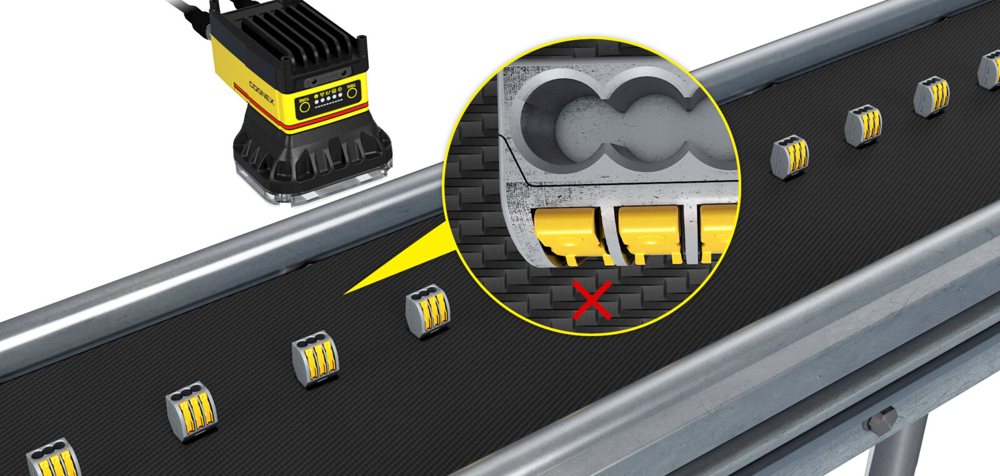

- In-Sight D900 — 深度學習 OCR 機型，含 PatMax RedLine 做前置定位
- VisionPro 軟體環境 — PC-base 客製化解決方案內建
入門級的 In-Sight 2800 內建標準 PatMax 但不含 RedLine（速度通常已足夠應付一般產線）。
典型高速應用場景
PatMax RedLine 主要部署在以下高速產線：
- PCB SMT 高速貼片線：每分鐘數千個元件位置定位 + 焊腳檢測
- 半導體 IC 載板高速追溯：DataMatrix 條碼讀取 + 載板定位
- 汽車金屬零件高速產線：每分鐘 1,200+ 件 PIN 角檢查、PatMax 定位 + Caliper 量測
- 製藥包裝線：高速 PTP 泡殼定位、藥錠缺粒檢測
- 食品飲料瓶罐貼標：高速貼標機後段標籤位置驗證
如何選擇 PatMax 還是 PatMax RedLine？
選 PatMax（標準）：
- 產線節拍 < 600 件/分鐘
- 預算敏感 / 入門應用
- 工件複雜度低、模板簡單
- 採用 In-Sight 2800/2800 系列
選 PatMax RedLine：
- 產線節拍 > 1,200 件/分鐘
- 模板複雜（多旋轉角度 / 多縮放）
- 多任務同步處理（定位 + 缺陷 + OCR）
- 採用 In-Sight 3800 / L38 / D900 系列
與其他 Cognex 演算法配合
PatMax RedLine 通常作為前置定位，後續演算法依此座標執行：
- PatMax RedLine 找到工件位置 → 計算 X, Y, θ, Score
- Caliper 量尺寸（基於 PatMax 提供的 ROI 偏移）
- 2DMax 讀取 DataMatrix 條碼
- Edge Learning / ViDi 做 AI 瑕疵分類
- 結果透過 PROFINET 回傳 PLC 與 MES
想評估 PatMax RedLine 應用？
VSK 為 Cognex 官方授權 PSI 系統整合商，提供：
- POC 樣品測試：實測 PatMax RedLine 在您的高速場景下的速度與穩定度
- 演算法調校：模板訓練、Score 閾值、ROI 規劃
- 整合到產線：PLC 通訊、MES 整合、教育訓練
需求諮詢：+886 2-8809-3200
資料來源 References
- Cognex — Pattern Location with PatMax RedLine（VisionPro 文件，support.cognex.com）
- PatMax RedLine 是 PatMax 的高速版本，於高解析（如 5 MP）影像上定位速度可較 PatMax 快約 5–15 倍（原廠數據，實際倍率視機型 / 影像而定），消除「速度 vs 精度」的取捨。
