475VS Label
平面印刷與較大視野
平面標籤先比較 Label，但仍需核對完整條碼與靜區是否裝得進視野。最小 6 mil 是模組寬度，不是符號外框。
80 × 60視野 mm
6 mil最小模組尺寸
45°照明選項
COGNEX DATAMAN 475VS
DataMan 475VS
離線條碼驗證器
DataMan 475VS（DM475VS）適用於標籤與零件條碼的離線品質驗證。Label、DPM、HD 三種配置採用 5 MP 感測器，搭配不同視野、鏡頭與照明，提供對焦回饋、品質分析及 PDF／HTML 報告。
- 產品品牌
- Cognex 康耐視
- 選型與銷售服務
- 威視康有限公司
Label / DPM / HDLABEL / DPM / HD
DataMan 475VS 配置比較
鏡頭、視野、最小模組與照明條件不同。點選配置看重點；下方完整表格保留全部細節。
475VS DPM
零件標記與多角度照明
直接零件標記或表面條件複雜，可比較 DPM 的照明選項。工作距離需依側光附件與樣品定位條件確認。
35 × 29視野 mm
3.75 mil最小模組尺寸
30° / 45° / 90°照明選項
475VS HD
細小模組與精確定位
HD 適用於細小模組的驗證需求。視野較小，1 mil 條件下原廠景深為 ±0.2 mm，定位必須一起規劃。
11 × 9視野 mm
1 mil最小模組尺寸
30° / 45° / 90°照明選項
Label · 80×60 mm
DPM · 35×29 mm
HD
視野比例示意：HD 11×9 mm。不是產品實測影像，也不是條碼品質模擬。
光學尺寸篩選
模組尺寸與視野檢查
輸入最小模組與包含靜區的完整寬高，核對 Label、DPM、HD 的型錄尺寸條件。
本工具核對型錄尺寸條件。材質、照明、景深、對焦、符號支援與 ISO 品質評等須另行確認。
尺寸判斷
尺寸資料說明
最小模組：最窄線條或最小單元的寬度。完整尺寸：整個符號連同所需靜區。這兩個數字不能互相代替。
Label：0.15 mm 模組／80×60 mm 視野
DPM：0.095 mm 模組／35×29 mm 視野
HD：0.025 mm 模組／11×9 mm 視野
旋轉 90° 亦納入矩形容納初篩。剛好位於邊界仍須工程確認；通過尺寸條件不代表配置適用。
依尺寸條件詢價 →光學與機構一起看
光學配置與樣品定位
照明、工作距離與景深需配合工件表面、尺寸及治具條件確認。
01｜照明角度對應表面
Label 使用 660 nm、45° 四象限照明；DPM／HD 的詳細表列 45°、30° 一／二／四象限以及 90° 選項。不同表面可能需要不同配置與設定，反光表面需依樣品確認照明設定。對 DPM 而言，標記方式與表面狀態應一併提供。
02｜工作距離與側光附件
Label 工作距離為 60 mm；DPM／HD 詳細表區分有側光附件 41 mm、無側光附件 71 mm。若治具、高度或工件形狀讓樣品無法放到正確位置，除模組尺寸外，仍須確認工件能否達到指定工作距離。
03｜模組尺寸與景深
DPM 在 5 mil 碼的景深列 ±1.5 mm，在 15 mil 碼則為 ±2.5 mm；HD 在 1 mil 列 ±0.2 mm、4 mil 列 ±0.8 mm。工程意義是：越接近細小模組條件，越需要關注樣品高度及治具一致性，並依對應模組尺寸核對景深。
04｜固定鏡頭與可調式支架
Label／DPM／HD 的固定焦距分別為 12／35／75 mm，皆為 f/4 固定鏡頭，原廠標示使用者不可更改。可調式支架用來安排樣品與驗證器位置，延伸附件為選配方向；更改鏡頭會涉及原有量測配置，請依原廠配置使用。

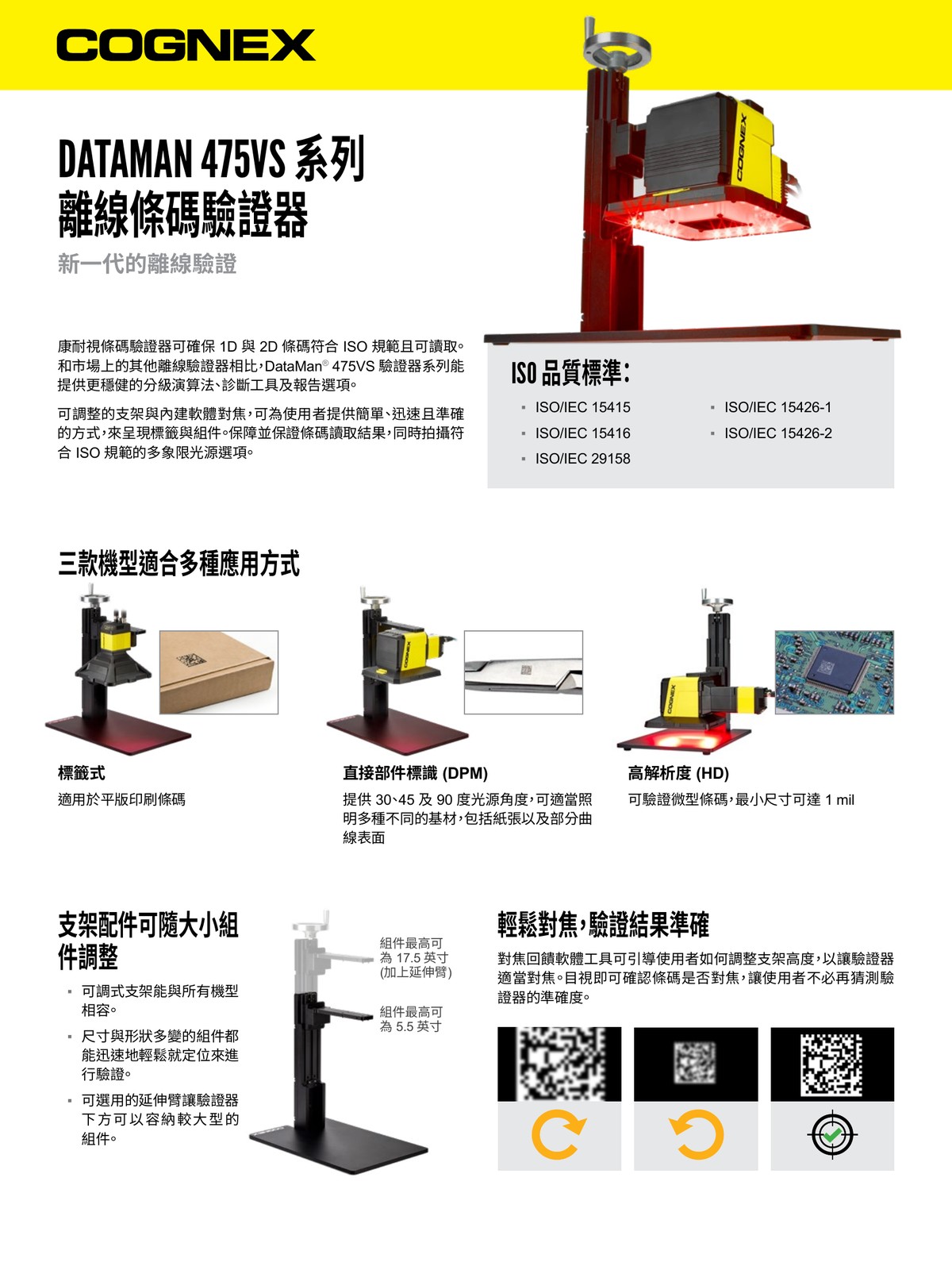

規格依原廠型錄 p.1、p.4；配置時請連同樣品定位與表面條件核對。 [1]
完整工程資料

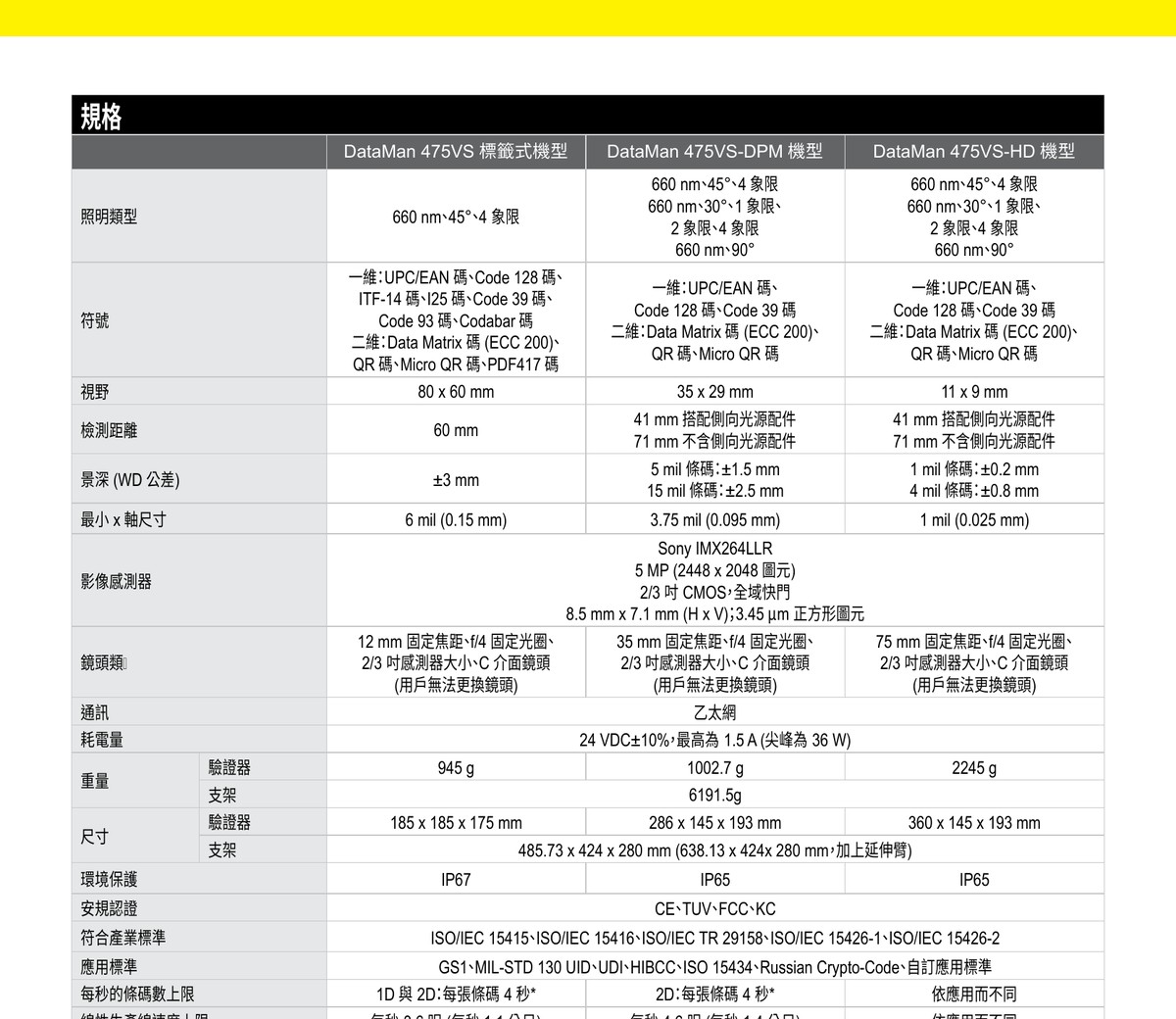

DataMan 475VS 完整三機型規格表
以下列出三種配置的光學、符號、機構及電氣規格，請連同各項適用條件閱讀。
手機可左右滑動；此表依原廠詳細規格整理三種配置，請連同表後條件閱讀。
| 規格 | DM 475VS 標籤式 | DM 475VS-DPM | DM 475VS-HD |
|---|---|---|---|
| 光源 | |||
| 照明類型 | 660 nm · 45° 4 象限 | 660 nm · 45° 4 象限 · 30° 1/2/4 象限 · 90° | 660 nm · 45° 4 象限 · 30° 1/2/4 象限 · 90° |
| 視野與工作距離 | |||
| 視野 (FOV) | 80 × 60 mm | 35 × 29 mm | 11 × 9 mm (微型) |
| 檢測距離 | 60 mm | 41 mm 側光 / 71 mm 無側光 | 41 mm 側光 / 71 mm 無側光 |
| 景深 (WD 公差) | ±3 mm | 5 mil: ±1.5 mm 15 mil: ±2.5 mm | 1 mil: ±0.2 mm 4 mil: ±0.8 mm |
| 最小 X-Dimension（模組） | 6 mil (0.15 mm) | 3.75 mil (0.095 mm) | 1 mil (0.025 mm) |
| 鏡頭與符號支援 | |||
| 鏡頭焦距 | 12 mm f/4 固定 | 35 mm f/4 固定 | 75 mm f/4 固定 |
| 支援符號 | 1D: UPC/EAN, Code 128, ITF-14, I25, Code 39, Code 93, Codabar 2D: Data Matrix, QR, Micro QR, PDF417 | 1D: UPC/EAN, Code 128, Code 39 2D: Data Matrix (ECC 200), QR, Micro QR | 1D: UPC/EAN, Code 128, Code 39 2D: Data Matrix (ECC 200), QR, Micro QR |
| 速度與精度 | |||
| 離線驗證時間（條件式） | 1D+2D: 每碼 4 秒 | 2D: 每碼 4 秒 | 依應用而定 |
| 原廠線性速度列值¹ | 1.1 m/s (3.6 呎/秒) | 1.4 m/s (4.6 呎/秒) | 依應用而定 |
| 共面性公差 | ±3° | ±2° | ±0.1° (精密規格) |
| 機構 | |||
| 驗證器重量 | 945 g | 1002.7 g | 2245 g |
| 驗證器尺寸 | 185 × 185 × 175 mm | 286 × 145 × 193 mm | 360 × 145 × 193 mm |
| 防護等級 | IP67 | IP65 | IP65 |
| 以下 3 機型共用 (依 Cognex DM475VS 型錄) | |||
| 影像感測器 | Sony IMX264LLR · 5 MP (2448 × 2048) · 2/3" CMOS 全域快門 · 8.5 × 7.1 mm · 3.45 μm 方形像素 | ||
| 通訊 | 乙太網 | ||
| 電源 | 24 VDC ±10% · 最高 1.5 A (尖峰 36 W) | ||
| 支架 (可選) | 支架尺寸 485.73 × 424 × 280 mm (含延伸臂 638.13 × 424 × 280 mm) · 支架重 6191.5 g | ||
| 認證 | CE · TUV · FCC · KC | ||
| 符合 ISO 標準 | ISO/IEC 15415 · 15416 · TR 29158 · 15426-1 · 15426-2 | ||
| 支援應用標準 | GS1 · MIL-STD 130 UID · UDI · HIBCC · ISO 15434 · Russian Crypto-Code · 自訂應用標準 | ||
| 文件來源 | DataMan 475VS 中文型錄（威視康下載專區） | ||
從操作到可用的品質紀錄
驗證操作與品質報告
由樣品定位、對焦與量測設定，至結果判讀及報告保存，建立一致的驗證作業流程。
01放置樣品
讓完整符號和所需靜區落在視野內；確認樣品高度、姿態與表面條件。支架只是輔助定位，不能替代量測設定。
02確認對焦與設定
使用 Focus Feedback 觀察是否合焦，並核對應用標準、符號、照明及相關量測條件。對焦正常不等於全部驗證條件都正確。
03讀取整體與個別結果

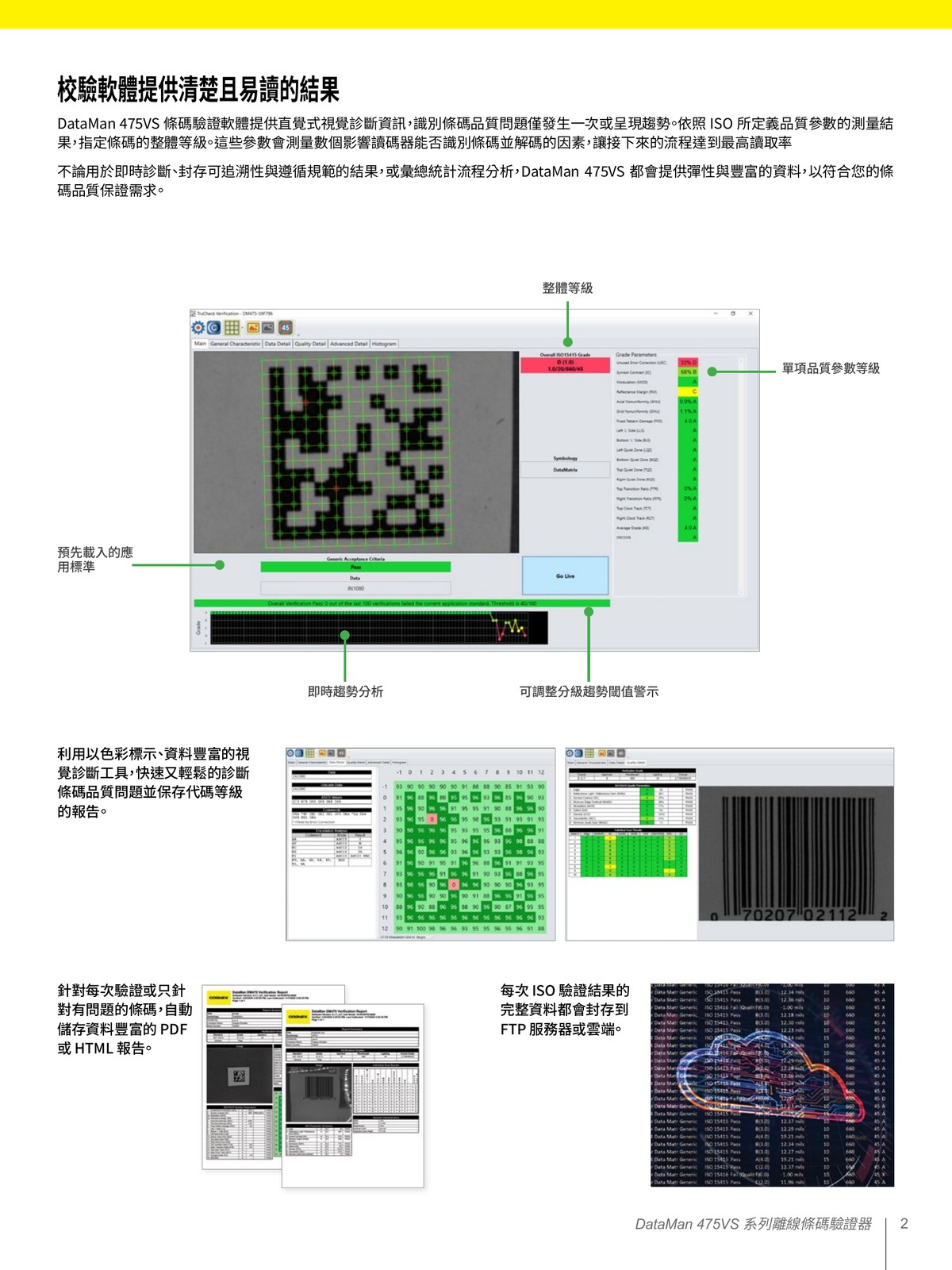

原廠軟體提供整體評等、各別品質參數與視覺診斷。整體評等需搭配個別參數判讀，以分析印刷、打標或量測條件的影響。
04保存與關聯
型錄列出 PDF／HTML 報告與 FTP／雲端歸檔。資料如何關聯樣品、批次與異常處置，要和客戶的品管流程一起設計。
驗證結果閱讀導覽欄位示意 · 非真實檢測報告
01
整體評等
先核對適用標準與驗收條件，不套用產業固定 A／B。
02
個別參數
從參數結果找問題方向，不把所有符號當成同一組參數。
03
影像與條件
確認樣品、設定與量測條件，才有跨站比較意義。
04
紀錄與處置
報告保存、批次關聯與異常回饋需要對應實際流程。
報告保存與品質管理流程
原廠型錄說明可為每次驗證或僅有問題的條碼自動保存 PDF／HTML 報告，並將完整驗證資料歸檔至 FTP 或雲端。報告可供品質追溯與分析使用。資料存取權限、電子簽章、備份及防竄改需求，須另行規劃相應的系統與管理流程。
若客戶要比較供應商報告與廠內數據，請先對齊量測條件，再比整體及個別參數。若要看品質趨勢，則應確認樣品、批次、設定與流程變更如何留存，避免把不同條件下的分數放進同一條趨勢線。
原廠列出的升級路徑
在線驗證升級與整合條件

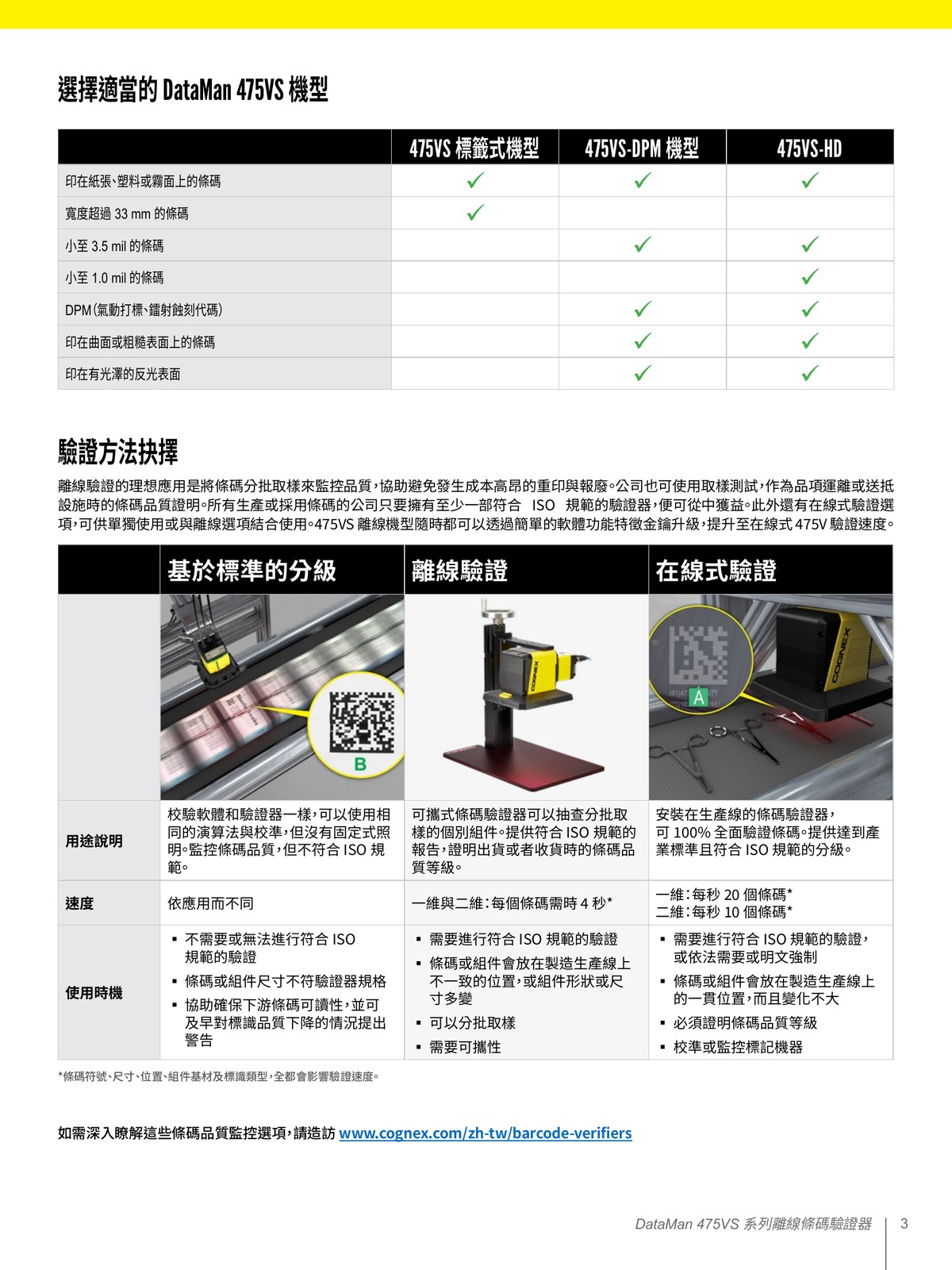

475VS 型錄 p.3 說明可用軟體功能金鑰提升至 475V 在線驗證速度。產線導入仍需配合工件呈現、觸發及介面配置。
升級性能與適用條件
原廠列有在線 1D 每秒 20 碼、2D 每秒 10 碼的條件式速度參考；符號、尺寸、位置、基材與標記類型會影響實際驗證速度。實際節拍須依應用條件評估；HD 的離線驗證時間另依應用確認。
[1] 型錄 p.3／p.4系統整合項目
升級評估需同時看工件是否能穩定呈現、安裝與觸發是否可行、結果交換如何安排，以及異常的後段處置由誰負責。若現在的需求只是固定工作站抽驗，不必因為有升級選項就直接選在線架構。
查看 DataMan 475V 產品資料 →典型樣品與選型條件
DataMan 475VS 典型應用
用材料、標記方式與尺寸分類，比直接替每個產業指定一台機型更有幫助。
Cognex 原廠說明
Cognex 讀取與驗證功能說明
透過 Cognex 原廠影片，了解解碼與品質驗證的不同目的；型號與配置細節請搭配上方規格閱讀。
來源：Cognex Industrial Machine Vision。影片介紹讀取與驗證的功能差異；各型號規格請依對應型錄確認。
把下一個問題也回答清楚
常見問題
選型、規格與報告的邊界說清楚，才有辦法做可靠的採購判斷。
Label、DPM、HD 應該怎麼選？
先依標記方式與表面選擇光學配置，再核對條碼整體尺寸與最小模組。Label 的視野為 80×60 mm、最小模組為 6 mil；DPM 為 35×29 mm、3.75 mil；HD 為 11×9 mm、1 mil。選型時還需確認照明、工作距離及樣品定位條件。
最小模組尺寸與條碼整體尺寸有什麼不同？
最小模組尺寸（X-Dimension）指條碼的最小模組寬度，例如 1 mil 約為 0.025 mm；條碼整體尺寸則是完整符號的外框大小。選型需同時確認最小模組符合規格，且完整條碼與所需靜區可容納於視野內。
如何估算 DataMan 475VS 抽驗工作站的作業時間？
原廠型錄列出 Label 配置的一維／二維條碼及 DPM 配置的二維條碼驗證速度為每碼四秒，HD 則依應用而定。實際驗證時間受符號、尺寸、位置、基材與標記方式影響；估算工作站工時時，還需加計樣品放置、對焦與結果處理時間。
DataMan 475VS 如何評估升級為在線驗證？
原廠型錄提供以軟體功能金鑰升級至 DataMan 475V 在線驗證速度的方式。規劃在線工作站時，需另外確認工件定位、觸發、機構、通訊介面及軟體配置，並依產線流程評估所需的整合項目。
驗證報告可以自動保存嗎？
DataMan 475VS 可產生 PDF／HTML 驗證報告，並選擇保存每次驗證結果或僅保存問題條碼結果；完整驗證結果可歸檔至 FTP 伺服器或雲端。導入時應確認保存位置、報告留存需求及與既有系統的連接方式；電子簽章或防竄改等需求需另行評估。
支架與 Focus Feedback 如何協助樣品定位？
支架可調整樣品與驗證器的相對位置，Focus Feedback 提供即時對焦回饋，協助操作人員確認取像是否合焦。若樣品表面反光或高度變化較大，需配合光學配置、照明與景深規劃定位方式。
樣品高度變化會影響 DPM 與 HD 的選擇嗎？
會。景深需連同條碼模組尺寸評估：DPM 配置在 5 mil 時為 ±1.5 mm、15 mil 時為 ±2.5 mm；HD 在 1 mil 時為 ±0.2 mm、4 mil 時為 ±0.8 mm。樣品高度公差及放置位置應維持在所選配置的適用景深內。
DataMan 475VS 詢價時需確認哪些配件？
請列出所需主機與光學配置、支架或延伸配件、線纜、供電、校正卡及軟體功能。再依報價逐項確認包含項目與選配項目，讓採購清單涵蓋工作站所需設備。
產品與技術支援
相關產品與技術資料
依選型、規格與量測需求查閱。
產品與選型
比較驗證方式，查看各機型的完整產品資料。
產品規格
DataMan 475V
產線條碼驗證與系統配置
查看產品 →
產品規格
DataMan 8072V
手持式 DPM 驗證與操作配置
查看產品 →
產品規格
In-Sight 7905V
條碼驗證與視覺檢查配置
查看產品 →技術資料出處
- [1] Cognex DataMan 475VS 型錄DM475VSDS-02-2025（EN）；DM475VSDS-03-2025（TW）。
- [2] Cognex DataMan 8072V 型錄產品配置、DPM 照明及連接介面。
- [3] Cognex In-Sight 7905V 產品型錄條碼驗證、OCR 與尺寸量測功能。
- [4] GS1 條碼品質與驗證資料品質要求需依適用規範與量測條件確認。
威視康有限公司
條碼驗證器選型與報價
提供型號、條碼資料及驗證需求，由 VSK 工程師協助核對設備配置。
內容整理與選型說明：威視康有限公司｜規格依據：Cognex 原廠型錄｜更新：2026-09-30
