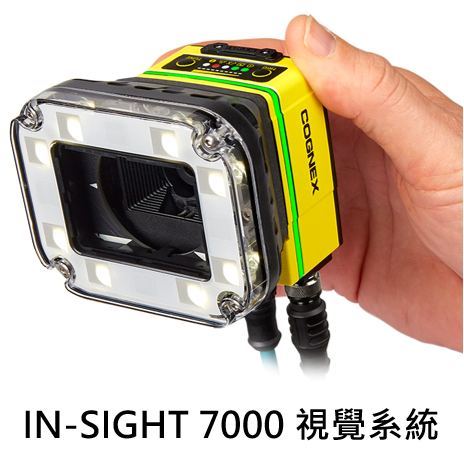

Cognex In-Sight 7000 系列工業智慧相機
1

7500–7905 系列 (7 機型)

解析度從 VGA (640×480 / 800×600) 一路到 1280×1024 / 1600×1200 / 1920×1200 / 2448×2048 (7905 = 5 MP);全系列 CMOS global shutter。

點擊圖上 i 標記查看每個功能說明

MACHINE VISION

Cognex In-Sight 7000IS7500 ~ IS7905 12 SKU 工業智慧相機系列 (0.3-5 MP) （IS7000、IS7500、IS7600、IS7800、IS7802、IS7900、IS7902、IS7905、In-Sight 7000、Cognex 7000、康耐視 7000）

Cognex 規則式視覺工業智慧相機系列、12 機型涵蓋 0.3-5 MP、PatMax + OCRMax + SurfaceFX + PowerGrid + HotBars + color ID 工具庫、FIT 模組化光學、IP67。

  • ✓ 工具庫： PatMax RedLine · SurfaceFX · OCRMax · 彩色 ID 工具
  • ✓ 解析度： VGA 到 5 MP (2448×2048)
  • ✓ 光學： FIT 模組化
  • ✓ 防護： IP67
  • ＋ 12 項規格，看完整規格表 ↓
免費評估 → 下載 PDF 型錄

Cognex 規則型視覺通用主力 — PatMax + OCRMax + FIT 模組化光學 + IP67,7 機型涵蓋 VGA 到 5 MP。

SECTION / KEY FEATURES

Cognex In-Sight 7000 核心規格 — PatMax + VisionPro 工具庫

Cognex In-Sight 7000 系列工業智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

PatMax RedLine + 完整工具庫

· PatMax RedLine 高速圖樣定位 (選配) · PatMax RedLine · 彩色 ID 工具 · SurfaceFX 表面瑕疵 · OCRMax 字元辨識 · color ID 條碼讀取 · 全機型 (除 7500/7501) 內建完整工具庫

7 機型 · VGA 到 5 MP

· 7500/7501 (VGA / 800×600) · 7600 (VGA) · 7800/7801 (1280×1024) · 7802(P) (1600×1200) · 7900/7901 (VGA) · 7902(P) (1280×1024) · 7905 (2448×2048, 5 MP)

CMOS Global Shutter · 高速擷取

· CMOS global shutter 感測器 · 7500 單色 217 fps (VGA) · 7802P/7902P 單色 55 fps (1920×1200) · 7905 單色 17 fps (5 MP) · 適合高速產線運動中拍攝

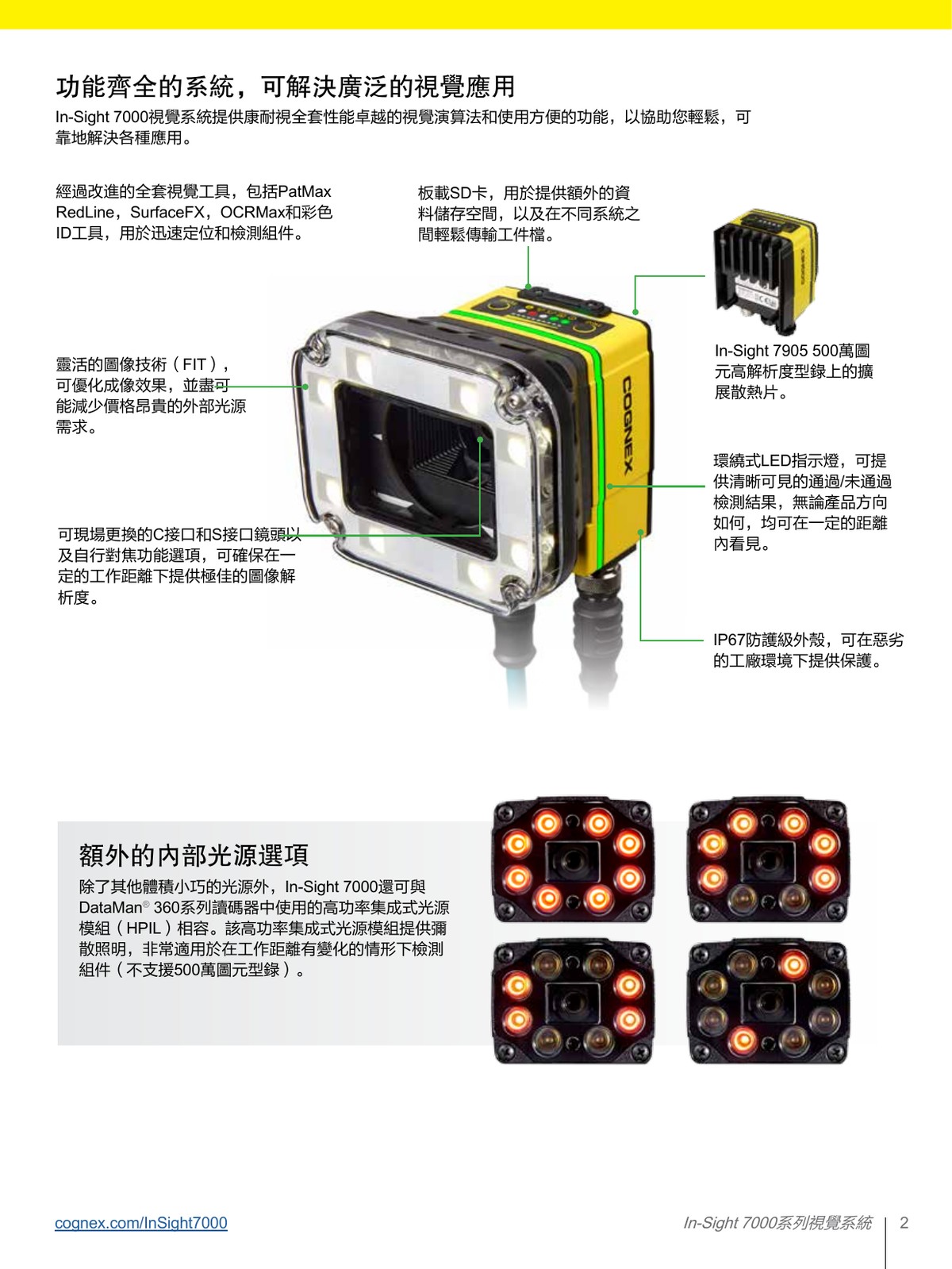

FIT 模組化光學設計

· Flexible Image Technology (FIT) · C-mount + S-mount/M12 鏡頭可換 · Autofocus 選配 · 內建照明 / DataMan 360 燈 / 外接燈源任選 · 紅 / 白 / IR / 藍光內建 LED

7.2 GB 板載 + 8 GB SD

· 7.2 GB on board 程式儲存 · 8 GB SD 卡擴充 (job 檔 / 影像) · 512 MB SDRAM 影像處理記憶體 · SD 卡可跨機台搬移 job 檔

IP67 · 24 VDC · 3 顆 M12 接頭

· IP67 (搭內建燈 / C-mount 蓋) · 24 VDC 供電 · 3 個 M12 工業接頭 (Power+I/O / Ethernet / 外接燈電源控制) · 1 trigger + 1 in + 2 out + 2 雙向 I/O + RS-232 · 7905 加長散熱片

SECTION / VIDEO

In-Sight 7000 產品介紹與功能演示影片

SECTION / SPECIFICATIONS

Cognex In-Sight 7000 完整規格表

工具庫 PatMax RedLine · SurfaceFX · OCRMax · 彩色 ID 工具
解析度 VGA 到 5 MP (2448×2048)
光學 FIT 模組化
防護 IP67
機型 7500 / 7501 / 7600 / 7800 / 7801 / 7802(P) / 7900 / 7901 / 7902(P) / 7905
感測器 CMOS global shutter
速率 VGA 單色 217 fps · 1920×1200 單色 55 fps · 5 MP 單色 17 fps
鏡頭 C-mount · S-mount/M12 · Autofocus (選配)
照明 內建 LED (紅/白/IR/藍) · DataMan 360 燈相容 · 外接燈源
HDR 7802P / 7902P / 7905 單色機型支援
儲存 7.2 GB 板載 + 8 GB SD · 512 MB SDRAM
I/O 1 trigger + 1 in + 2 out + 2 雙向 · RS-232 · CIO-MICRO / CIO-1400 擴充
通訊 OPC UA · EtherNet/IP AOP · PROFINET Class B · iQSS · CC-Link IE Field Basic · SLMP · Modbus TCP · IEEE 1588
供電 24 VDC · 3× M12 接頭
編程 In-Sight Explorer + EasyBuilder + Spreadsheet
文件來源 Cognex In-Sight 7000 Series Datasheet DS-IS7000G2-10-2020
完整規格書下載 PDF →
SECTION / APPLICATIONS

IS7000 適合哪些產業？AOI 視覺檢測 / 產線量測定位 / SMT

Cognex In-Sight 7000 系列工業智慧相機 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

Cognex In-Sight 7000 系列工業智慧相機 應用於汽車 · 傳動齒輪
汽車 · 傳動齒輪

汽車 · 傳動齒輪

Cognex 官方 IS7000 Transmission Gear 應用範例 — PatMax RedLine 定位 / 量測 / 完整性檢測,sub-pixel 精度。

Cognex In-Sight 7000 系列工業智慧相機 應用於金屬加工 · 焊接 2D 檢測
金屬加工 · 焊接 2D 檢測

金屬加工 · 焊接 2D 檢測

Cognex 官方 IS7000-Welding-2D-Inspection — 焊接 2D 檢測,SurfaceFX 表面瑕疵工具處理焊道表面紋理。

Cognex In-Sight 7000 系列工業智慧相機 應用於醫療器材 · 精密量測
醫療器材 · 精密量測

醫療器材 · 精密量測

Cognex 官方 Scalpel-gauging — 手術刀精密尺寸量測,適合醫療器材 UDI 追溯 + μm 級精密量測場景。

SECTION / FAQ

常見問題（康耐視 IS7000 工程師 Q&A）

RELATED RESOURCES · 相關資源

深入了解相關詞彙與實際案例

查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。

相關詞彙

PatMax → OCRMax → Caliper 卡尺量測 → Edge Learning 邊緣學習 → VisionPro →

相關業界案例

看全部 →
自動化檢查加工機刀具｜Cognex 機器視覺刀具磨耗量測案例
機械設備

自動化檢查加工機刀具｜Cognex 機器視覺刀具磨耗量測案例

Cognex 機器視覺自動化檢查加工機刀具｜粉末冶金 / CNC 刀具磨耗線上監控
定位相機 零件組裝對位│CCD 機器視覺系統
PCB 電子

定位相機 零件組裝對位│CCD 機器視覺系統

【零件組裝定位對位 | CCD 機器視覺系統】
FIND YOUR FIT

不確定 Cognex In-Sight 7000 系列工業智慧相機 是否合適？

花 30 秒用下面 2 個工具自己驗證 — 結果會自動帶入需求評估申請表，您不必再填一次。

TOOL 1 · 點選回答 4 題

產品配置器 →

不確定 Cognex In-Sight 7000 系列工業智慧相機 是否對應您的產業 / 應用？點選回答 4 題（產業 / 應用 / 速度 / 預算），系統列出最適合的 Cognex 機型清單。

✓ 結果自動帶入需求評估申請　✓ 完全免費

TOOL 2 · 點選上傳樣品照

樣品可行性評估 →

已有 OK / NG 樣品照？點選上傳 + 回答 5 題快速評估可行性，推薦工具組合（規則式 / 深度學習 / 3D）+ 時程預估 + 需求評估申請。

✓ NDA 可簽，樣品不外流　✓ 工程師盡快聯繫
SECTION / TOOLS

相關互動工具

用工具自己跑一輪，再給 VSK 工程師複核。

⇄

規格比較器 →

把 3800 / 7000 / 9000 等並排比較選最適合

鏡頭焦距計算器 →

輸入工作距離 + 視野算焦距、像素精度、景深

樣品可行性評估 →

上傳 OK / NG 樣本 → 工程師可行性回覆
FREE EVALUATION

Cognex In-Sight 7000 系列工業智慧相機 適合您的產線？

威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

免費評估 / 詢價 → 或撥打 02-8809-3200
FAQ / 常見問題

Cognex In-Sight 7000 系列常見問題

A. In-Sight 7000 為一體化智慧相機 (embedded vision system)、相機內運算、佈線少、適合單站或穩定算法的中等複雜度檢測。PC-based VisionPro 需搭配工業電腦、支援更複雜多相機協同、自訂演算法、AI 深度學習整合、適合高複雜度多站產線。
A. 7000 系列原生支援 Cognex PatMax 圖樣定位、1DMax / 2DMax 條碼讀取、OCRMax 字元辨識、Blob 瑕疵檢測、尺寸量測等工業視覺主流工具，可在 EasyBuilder 內以拖拉方式組合多工具流程。
A. 7000 系列廣泛部署於汽車零件 (sub-assembly 對位 / 缺陷)、電子製造 (PCB 對位 / 元件存在檢測)、消費品包裝 (印刷品質 / 標籤對位)、機電工件 (尺寸 / 方向極性) 等場景。具體應用可由 VSK 工程師依樣品照片做可行性評估。
A. 7000 支援 1D / 2D 條碼讀取、PatMax 圖樣定位、OCR / OCV 字元辨識、瑕疵檢測、尺寸量測、存在 / 缺料判斷、組裝對位等典型任務。透過 EasyBuilder 可組合多工具完成複合檢測。
A. 處理速度依檢測複雜度與所選工具組合而異。單一工具檢測可達數十 FPS 以上、複合多工具流程速度遞減。具體 FPS 規格請參考機型 datasheet、並建議以實際樣品做產線節拍測試確認。

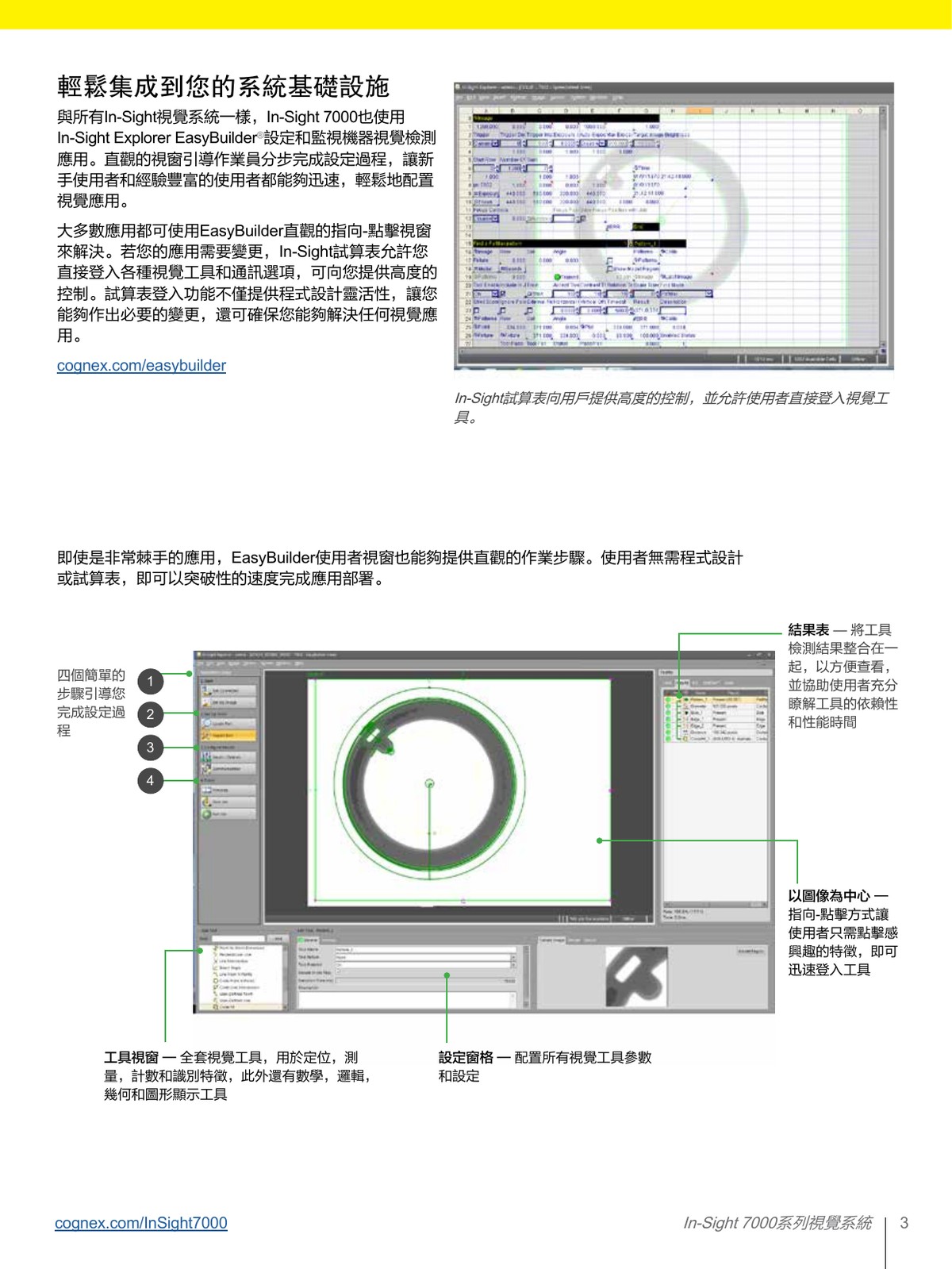

A. 使用 Cognex 官方 In-Sight Explorer 軟體、內建 EasyBuilder 圖形化向導 (拖拉式工具流程設定)、無需程式碼即可建構檢測。對熟悉工業視覺概念的工程師、VSK 可提供導入訓練、實際時程依專案複雜度評估。
A. EasyBuilder 為向導式介面 (適合大多數應用、直觀)。Spreadsheet 為進階模式 (基於 Cognex 自有公式語法、可寫條件邏輯與資料運算)、適合需細粒度控制的複雜應用。同機型支援兩種模式切換。
A. VSK 為 Cognex 官方 PSI (Partner System Integrator) 認證系統整合商 (證書編號 GCPSIFY25S33)、提供樣品可行性評估、燈光鏡頭選型、視覺端 PLC 訊號對接測試、工程師訓練、產線上線後維運支援。專案窗口由 VSK 工程師全程負責。
A. 提供 OK / NG 樣品照片或實機樣品 → VSK 工程師初步評估 → 確認可行性 → 安排樣品評估 (VSK 實驗室或客戶現場) → 出具評估報告含建議機型 / 燈光 / 工作距離。實際評估時程依專案複雜度而定。

深入了解此產品涉及的核心技術詞彙、由 VSK 工程師整理（具體支援工具與規格

  • CCD vs CMOS — 感光元件選型
  • 智慧相機 — 智慧相機 vs PC-base 視覺系統差別
  • PatMax — Cognex 規則型幾何定位演算法（依機型 datasheet 為準）
  • VisionPro Deep Learning (ViDi) — Cognex PC + GPU AI 視覺工具集
  • Edge Learning — Cognex 智慧相機內建邊緣 AI（依機型 datasheet 為準）
  • 3D 視覺 — 工業 3D 視覺技術概念
  • OCRMax — Cognex 字元辨識工具（依機型 datasheet 為準）

Cognex In-Sight 7000 主題深入閱讀

In-Sight 3800 — 新一代 AI 旗艦In-Sight 6900 — NVIDIA Jetson AIIn-Sight 8000 系列In-Sight D900 — ViDi 邊緣 AICognex 機器視覺系統 hubPatMax 圖樣定位詞彙OCRMax 字元辨識詞彙汽車產業解決方案PCB 電子解決方案食品飲料解決方案
REFERENCES · 資料來源

資料來源 (Datasheet 引用)

本頁所有具體 spec、機型清單、工具庫名稱、通訊協定等技術資訊皆引用上列 Cognex 官方 Datasheet；應用場景描述為 datasheet 列舉之內容。

FAQ · 常見問題

關於 Cognex In-Sight 7000 的常見問題

技術選型、SKU 對比、工具庫、通訊協定等常見問題解答 (依 Cognex In-Sight 7000 Series Datasheet DS-IS7000G2-10-2020)。

Q：In-Sight 7000 跟新一代 IS3800 / D900 / 2800 怎麼選?

**IS7000** 為 Cognex 規則式視覺工業智慧相機系列 (2020 文件) — 12 SKU、4 效能等級、FIT 模組化光學、PatMax + OCRMax + SurfaceFX + PowerGrid + HotBars + color ID 工具庫、適傳統規則式視覺 + SMT / AOI / 字元批號讀取等成熟應用。**IS3800** (2025) 為新一代旗艦 — 12 SKU 1.6-16 MP + ViDi EL Edge Learning AI、適含 AI 場景。**D900** 為一體化 AI 智慧相機 — Read/Check/Detect/Classify 4 工具。**IS2800** 為入門 Edge Learning AI 視覺感測器 — 30 分鐘上手、OK/NG 分類。傳統規則式選 7000；含 AI 選 3800/D900/2800。

Q：IS7000 系列 12 機型怎麼選 (效能等級 + 解析度)?

**4 效能等級**：**0.6X** (IS7500 VGA、IS7501 1.3 MP) 入門；**1X** (IS7600 VGA) 基本；**2.3X** (IS7800 1.3 MP / IS7801 2 MP / IS7802 2.3 MP / IS7802P 2.3 MP+HDR mono) 主流；**2.5X** (IS7900 VGA / IS7901 1.3 MP / IS7902 2.3 MP / IS7902P 2.3 MP+HDR mono / IS7905 5 MP) 高速高解析。**解析度範圍**：640×480 (VGA) ~ 2448×2048 (5 MP)。**P 版** (IS7802P / IS7902P / IS7905) 限單色 Mono、含 **HDR** 支援。產線速度高選 2.5X；最高解析選 IS7905 5 MP。

Q：IS7000 內建哪些視覺工具?

**完整 In-Sight 工具庫** (除 IS7500/7501 外全機型)：**PatMax** (圖樣定位) + **PowerGrid** (1D/2D 條碼) + **HotBars** (1D 條碼)；**可選工具**：**PatMax RedLine** (高速圖樣定位)。**全機型支援**：**OCRMax** (字元辨識) + **SurfaceFX** (表面缺陷) + **color ID tools** (彩色定位)。**IS7500/7501** 為入門版、工具集較精簡。所有工具透過 In-Sight Explorer EasyBuilder 圖形化或 Spreadsheet 程式化使用。

Q：IS7000 哪些機型支援 HDR (高動態範圍)?

**HDR 限 P 版單色 (Monochrome) 機型**：**IS7802P** (2.3 MP)、**IS7902P** (2.3 MP)、**IS7905** (5 MP)。彩色 (Color) 機型一律不支援 HDR。HDR 適合反光面、PCB 綠漆、金屬高光等高對比變化場景。

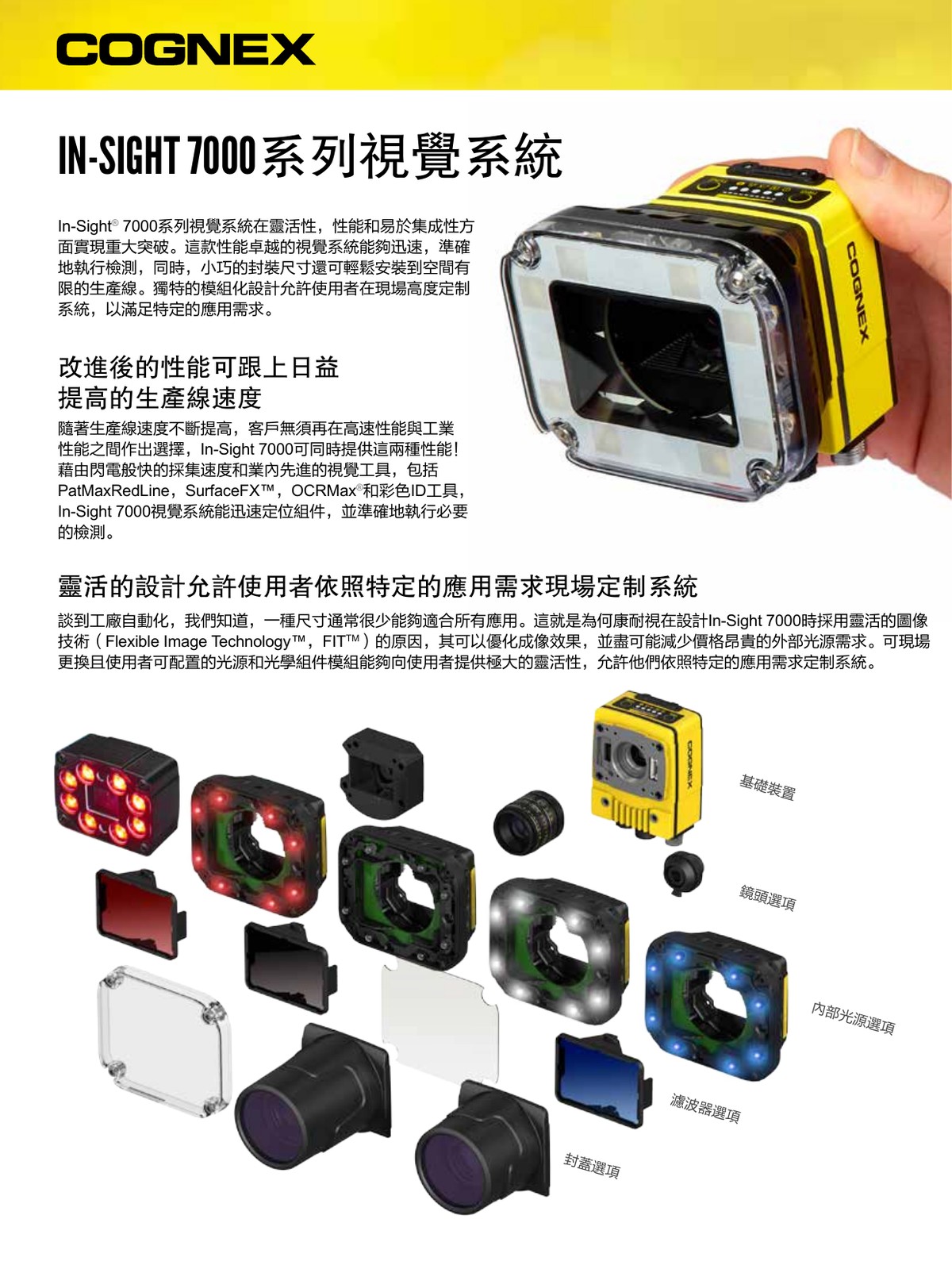

Q：FIT (Flexible Image Technology) 模組化光學是什麼?

**FIT (Flexible Image Technology™)** 為 Cognex In-Sight 7000 獨有設計理念 — 現場可更換鏡頭、光源模組、配件，無需更換整個視覺主機。**鏡頭**支援 C-mount、S-mount/M12、Autofocus 自動對焦。**內建照明**可選 Red、White、IR (紅外)、Blue 4 色；亦可外接 DataMan 360 light 或獨立電源燈具。一台主機可因應不同產線需求調整光學配置。

Q：IS7000 工業機構與防護規格?

**IP67 防護**：內建 light option 或安裝 C-mount lens cover 條件下達 IP67。**機構**含 3 個工業 M12 連接器 (Power/IO + Ethernet + External light power/control)。**儲存記憶體**：7.2 GB on board flash + 8 GB SD card；影像處理 512 MB SDRAM。**狀態指示**：SD card status、pass/fail LED、360 度可視指示環、network LED、error LED。

Q：IS7000 支援哪些工業通訊協定?

**完整工業協定**：OPC UA、EtherNet/IP (含 Rockwell Add-On Profile)、PROFINET Class B、iQSS、**CC-Link IE Field Basic** (日系產線常用)、SLMP/SLMP Scanner、Modbus TCP、IEEE 1588 (CIP Sync)。**一般協定**：TCP/IP、UDP、FTP、SFTP、Telnet、SMTP、RS-232。**網路**：1G (1000)/100/10 Mbps Ethernet。CC-Link IE Field Basic 是 IS7000 vs 後續 IS3800 系列差異化的優勢。

Q：IS7000 I/O 規格?

**內建 I/O**：1 dedicated trigger input + 1 general input + 2 outputs + 2 bi-directional/configurable + RS-232 介面。**外接 I/O 擴充模組**：CIO-MICRO 或 CIO-1400 (更多 I/O 點)。電源 24 VDC。M12 連接器整合 Power/IO 簡化佈線。
