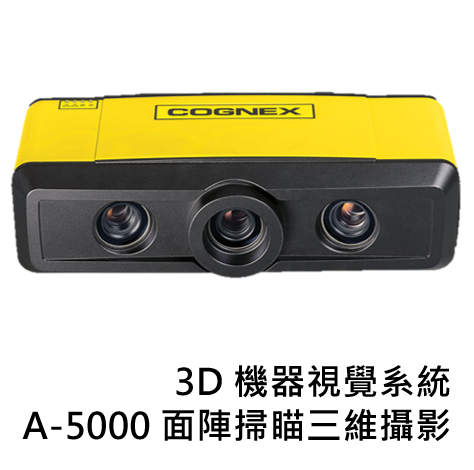

Cognex 3D-A5000 三維面陣掃描相機
1

3D LightBurst 藍光投射

專利申請中 3D LightBurst 技術,對目標檢測區投射獨特藍光圖案,最快 200 毫秒生成全視野 3D 點雲。

點擊圖上 i 標記查看每個功能說明

3D LASER

Cognex 3D-A5000 高解析面掃 3D 視覺3D-A5120/A5060/A5030/A50053D LightBurst 藍光圖案、200 毫秒擷取逾 150 萬個 3D 資料點,搭配 VisionPro PatMax 3D

三維面陣掃描相機 — 3D LightBurst 藍光圖案 200 毫秒擷取 150 萬點 3D 點雲。

  • ✓ 原理: 三維面陣掃描 + 3D LightBurst 藍光圖案投射
  • ✓ 採集時間: 200 毫秒
  • ✓ 資料點數: 150 萬個 3D 資料點
  • ✓ 機型: 3D-A5120 / A5060 / A5030 / A5005
  • + 29 項規格,看詳細規格對照表 ↓

三維面陣掃描相機 — 3D LightBurst 藍光圖案 200 毫秒擷取 150 萬點 3D 點雲。

SECTION / KEY FEATURES

Cognex 3D-A5000 核心規格 — 3D AOI 高解析 + 大視野

Cognex 3D-A5000 三維面陣掃描相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

3D LightBurst 藍光圖案投射

· 專利申請中 3D LightBurst 技術 · 對檢測區投射獨特藍光圖案 · 最快 200 毫秒生成全視野 3D 點雲 · 面陣掃描免 X-Y 移動 · 經工廠校準保證實際測量結果精準

150 萬個三維資料點

· 單次採集輸出 150 萬 3D 資料點 · 鉅細靡遺探測細微表面特徵 · 高解析度三維圖像 · 可後處理做 3D 重建/變形/形貌分析

4 機型涵蓋大視野到微米級

· 3D-A5120 (CD 800 mm/MR 2000 mm/大視野)· 3D-A5060 (CD 1200 mm)· 3D-A5030 (CD 1415 mm)· 3D-A5005 (CD 290.3 mm/Z 解析度 7-8 μm 微米級)· 以上 CD/MR 為擴展檢測體積,標準檢測體積見規格對照表 · 視野與解析度依機型可選

HDR 高動態範圍模式

· HDR (High Dynamic Range)模式擷取高對比畫面 · 強反光/低對比場景優化 · 三維工具可解決棘手應用

10 Gigabit Ethernet · IP65

· 10 Gigabit Ethernet 介面 · IP65 工業級防護外殼 · 撞擊 50 gs (11 ms 半正弦脈衝)· 振動 4 gs (10-120 Hz 達 30 分鐘)· 作業溫度 0-40 °C

VisionPro 3D 工具整合

· 原生支援 Cognex VisionPro 軟體 · 觸發輸入 24 VDC · 電源 +24 VDC(22-26 VDC)· 採集時間 200 毫秒 · 可選配風扇延長作業條件

SECTION / VIDEO

3D-A5000 產品介紹與功能演示影片

A5000 面掃描 3D 相機:整個工件一次拍得完嗎?Cognex 3D-A5000
影片章節(7)
  1. 00:00Q1 整個工件一次拍得完嗎?
  2. 00:15Q2 細小的特徵 3D 看得到嗎?
  3. 00:25Q3 機械手臂抓料能給 3D 位置嗎?
  4. 00:35Q4 大件、小件要選哪一款?
  5. 00:45Q5 亮面暗面都有拍得完整嗎?
  6. 00:55Q6 要接電腦嗎用什麼軟體?
  7. 01:05Q7 適不適合我的工件?
SECTION / 4-MODEL COMPARISON

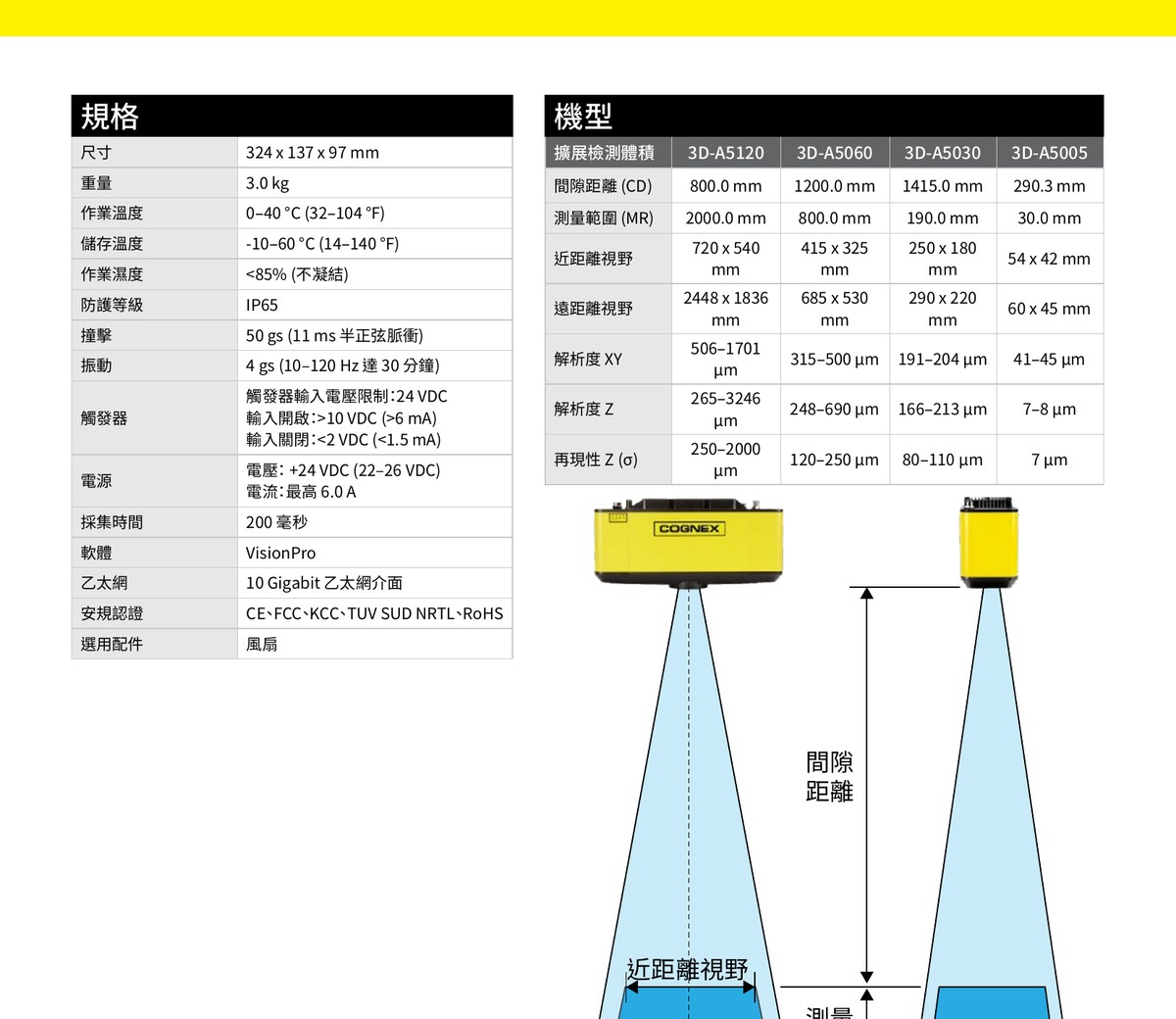

3D-A5000 系列 4 機型詳細規格對照表(視野/精度/機構)

依 Cognex 3D-A5000 型錄(標準檢測體積 Lit. No. DS3DA5000EN-08-2019;擴展檢測體積 Lit. No. DS3DA5000EV-TW-08-2023),A5000 系列 4 機型各有標準與擴展兩種檢測體積,涵蓋從微米級精密(A5005)到大體積量測(A5120)的完整應用範圍:

規格 3D-A5120 3D-A5060 3D-A5030 3D-A5005
標準檢測體積(Standard Working Volume)
間隙距離 (CD)1000.0 mm1400.0 mm1465.0 mm299.3 mm
測量範圍 (MR)1000.0 mm400.0 mm80.0 mm12.0 mm
近距離視野900 × 675 mm520 × 390 mm280 × 210 mm60 × 44 mm
遠距離視野1760 × 1320 mm645 × 490 mm285 × 216 mm65 × 46 mm
解析度 XY626–1223 µm361–454 µm195–200 µm42–44 µm
解析度 Z414–1656 µm338–559 µm178–198 µm7–8 µm
再現性 Z (σ)250–1000 µm100–150 µm55–66 µm5–6 µm
擴展檢測體積(Extended Working Volume)
間隙距離 (CD)800.0 mm1200.0 mm1415.0 mm290.3 mm
測量範圍 (MR)2000.0 mm800.0 mm190.0 mm30.0 mm
近距離視野720 × 540 mm415 × 325 mm250 × 180 mm54 × 42 mm
遠距離視野2448 × 1836 mm685 × 530 mm290 × 220 mm60 × 45 mm
解析度 XY506–1701 µm315–500 µm191–204 µm41–45 µm
解析度 Z265–3246 µm248–690 µm166–213 µm7–8 µm
再現性 Z (σ)250–2000 µm120–250 µm80–110 µm7 µm
以下 4 機型共用(依 Cognex 3D-A5000 型錄)
原理三維面陣掃描 + 3D LightBurst 藍光圖案投射
採集時間200 毫秒
資料點數超過 150 萬個 3D 資料點
HDR高動態範圍模式擷取高對比畫面
尺寸324 × 137 × 97 mm
重量3.0 kg
作業溫度0–40 °C(32–104 °F)
儲存溫度-10–60 °C(14–140 °F)
作業濕度<85%(不凝結)
防護等級IP65
撞擊50 gs(11 ms 半正弦脈衝)
振動4 gs(10–120 Hz 達 30 分鐘)
觸發器觸發器輸入電壓限制 24 VDC;輸入開啟 >10 VDC(>6 mA);輸入關閉 <2 VDC(<1.5 mA)
電源+24 VDC(22–26 VDC);電流最高 6.0 A
軟體VisionPro
乙太網10 Gigabit 乙太網介面
安規認證CE、FCC、KCC、TUV SUD NRTL、RoHS
選用配件風扇
訂購料號3D-A5005:3D-A5005-2031-H · 3D-A5005-2031-U
3D-A5030:3D-A5030-2151-H · 3D-A5030-2151-U
3D-A5060:3D-A5060-2141-H · 3D-A5060-2141-U
3D-A5120:3D-A5120-2101-H · 3D-A5120-2101-U
-H=感測頭、-U=感測頭+USB 部署加密狗。

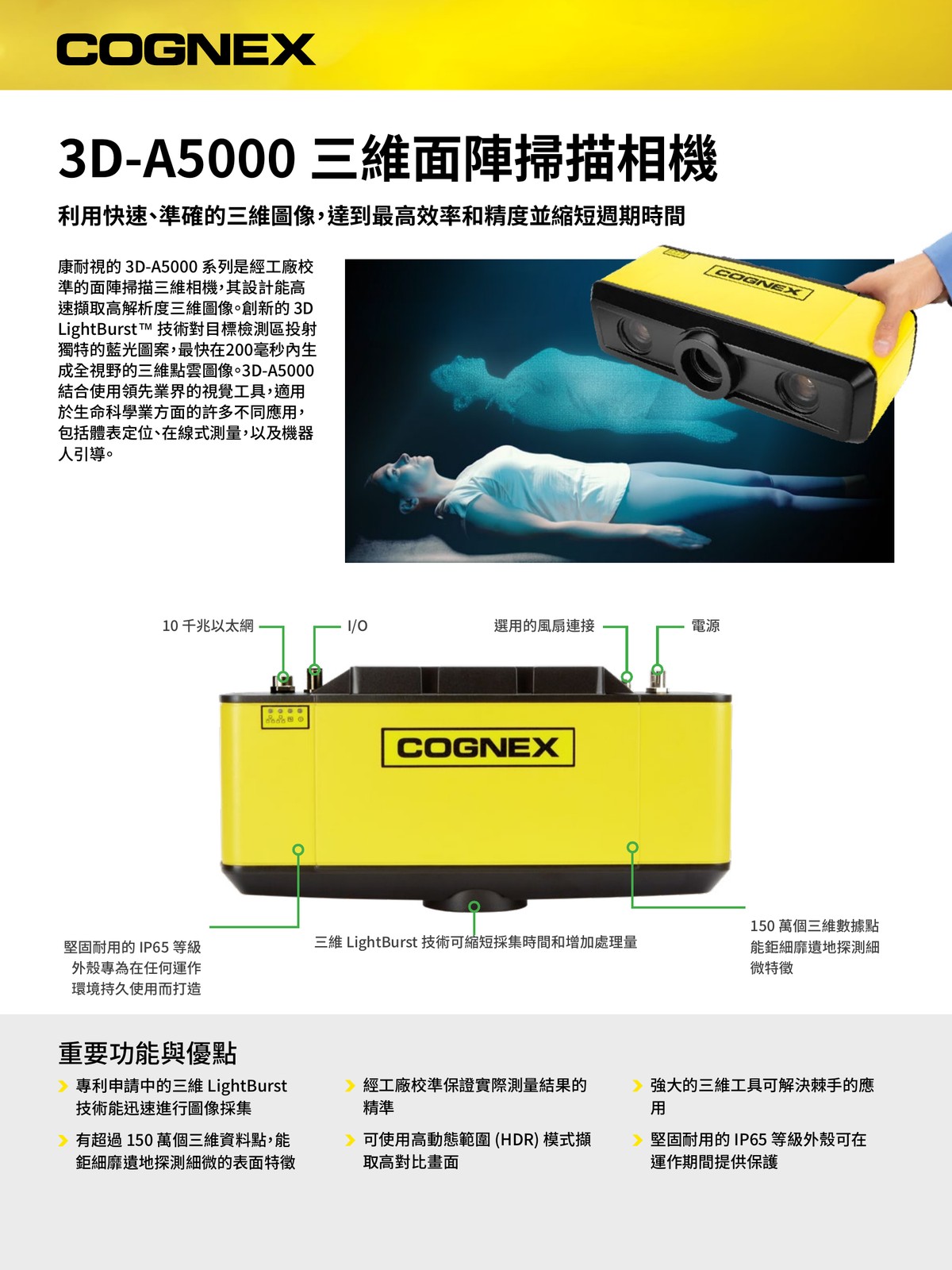

文件來源Cognex 3D-A5000 三維面陣掃描相機 中文型錄(Extended,Lit. No. DS3DA5000EV-TW-08-2023);Standard datasheet(Lit. No. DS3DA5000EN-08-2019)

A5005 為系列中精度最高機型(Z 解析度 7–8 µm;再現性標準 5–6 µm、擴展 7 µm);A5120 為系列中檢測範圍最大機型(擴展測量範圍 2000 mm、遠距離視野 2448×1836 mm),適用大件工件或大體積量測應用。依原廠型錄,3D-A5000 適用於生命科學業方面的許多不同應用,包括體表定位、在線式測量,以及機器人引導。

SECTION / MODEL SELECTION

3D-A5000 怎麼選型號?A5005、A5030、A5060、A5120 依工件對照

四款 3D-A5000 的差別在視野、量測範圍與精度:型號數字越大,視野與量測範圍越大,XY/Z 解析度數值也越大(較粗)。先依工件大小與要量測的最小特徵選型,數值見4 機型詳細規格對照表。

手機可左右滑動查看完整表格。

應用需求 建議型號 選型理由
小型精密工件,要量微米級高度差 3D-A5005 系列中視野最小,Z 解析度與再現性最佳。
中型工件,精度與視野兼顧 3D-A5030 視野與精度介於 A5005 與 A5060 之間。
大型工件或較深的高度範圍 3D-A5060 視野與量測範圍大於 A5030。
需要最大視野與量測範圍 3D-A5120 系列中視野與量測範圍最大,解析度數值也最大。
工件高度落差大 依機型核對「擴展檢測體積」 規格表下半列出各機型擴展檢測體積的量測範圍與精度。
只要感測頭,或需搭配 USB 部署加密狗 料號 -H/-U -H=感測頭、-U=感測頭+USB 部署加密狗(見規格表「訂購料號」列)。
希望在相機端直接執行檢測,不另配 PC 改看 In-Sight L38 3D-A5000 搭配 PC 端 VisionPro 處理;In-Sight L38 為內建處理器的 3D 雷射智慧相機。

資料來源:Cognex 3D-A5000 Datasheet(DS3DA5000EN-05-2019)及本頁規格對照表引用之中文型錄。實際型號仍需以樣品影像、視野、工作距離與節拍確認,可與 VSK 工程師討論。

SECTION / APPLICATIONS

A5000 適合哪些產業?機械零件/壓鑄件 3D 微米級檢測

Cognex 3D-A5000 三維面陣掃描相機 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex 3D-A5000 三維面陣掃描相機 應用於機電 · O 環密封圈
機電 · O 環密封圈

機電 · O 環密封圈

Cognex 官方 3D-A5000-O-Ring-Inspection — O 環密封圈 3D 形貌量測、缺料/變形偵測、密封件高度檢測,3D LightBurst 面陣掃描單次擷取完整 3D 點雲。

Cognex 3D-A5000 三維面陣掃描相機 應用於汽車車身 · Gap & Flush
汽車車身 · GAP & FLUSH

汽車車身 · Gap & Flush

Cognex 官方 3D-A5000-Gap-and-Flush-inspection — 車身 panel 縫隙 (Gap)與平整度 (Flush)3D 量測,鈑金組裝品質檢測,適合產線靜態 3D 全檢。

Cognex 3D-A5000 三維面陣掃描相機 應用於物流 · Racking 棧板
物流 · RACKING 棧板

物流 · Racking 棧板

Cognex 官方 3D-A5000-Racking — 棧板/貨架多條碼景深整合應用,3D 視野涵蓋多平面條碼。

FREE EVALUATION

Cognex 3D-A5000 三維面陣掃描相機 適合您的產線?

威視康提供需求評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

FAQ/常見問題

Cognex 3D-A5000 系列常見問題

A. 3D-A5000 為高解析面掃 3D 視覺系統 (Area Scan 3D Camera)、採 Cognex 專利 3D LightBurst™ 藍光技術、200 毫秒擷取全 FOV 3D 點雲、150 萬 3D 點、最高 7-8 μm Z 解析(3D-A5005)、適合精密組裝驗證/在線量測/機械手臂引導。3D-A1000 為物流 DWS 體積量測系統 (Dimensioning System)、採 3D Symbolic Light、適合輸送帶體積量測。應用場景與精度等級不同。
A. A5000 為面掃 3D 攝影機、單張擷取全 FOV 3D 點雲、不需編碼器或運動軸、適合靜止或慢速移動工件 (組裝站、機械手臂引導)。雷射輪廓(L68 / L4000 / DSMax)為 line profile、需運動軸或編碼器同步、適合產線連續移動工件。
A. 3D-A5120 (最大視野):FOV 900-1760 × 675-1320 mm、Clearance 1000 mm、MR 1000 mm、XY 626-1223 μm、Z 414-1656 μm — 大範圍量測。3D-A5060 (大視野):FOV 520-645 × 390-490 mm、Clearance 1400 mm、MR 400 mm、XY 361-454 μm、Z 338-559 μm — 適合大型機械件 (汽車車身/大型壓鑄件)。3D-A5030 (中精度):FOV 280-285 × 210-216 mm、Clearance 1465 mm、MR 80 mm、XY 195-200 μm、Z 178-198 μm — 中型零件量測。3D-A5005 (高解析):FOV 60-65 × 44-46 mm、Clearance 299.3 mm、MR 12 mm、XY 42-44 μm、Z 7-8 μm — 精密小件 (連接器/微結構)。
A. 汽車 (Automotive)、消費性產品 (Consumer Goods)、物流 (Logistics)。典型應用包含車身對位、組裝驗證、in-line 尺寸量測、機械手臂 3D 引導、精密件 3D 檢測。
A. 依 datasheet、4 款 Standard Working Volume 提供不同 FOV/Clearance/解析度。最大 FOV:1760×1320 mm (A5120 Far);最小 FOV:60×44 mm (A5005 Near)。最佳 Z 解析:7-8 μm (A5005)。Z Repeatability (σ):5-1000 μm 依機型。Extended Working Volume 變體另外提供更廣量測範圍。
A. A5000 直接整合 Cognex VisionPro 3D 工具集、含 PatMax 3D™ 高速 3D 比對/對位。支援組裝驗證、in-line 量測、機械手臂引導等三大標的應用、HDR 模式應對高對比場景。具體工具配置依應用而異、可由 VSK 工程師依產線需求協助規劃。
A. A5000 採 PC-based 處理架構、配合 Cognex VisionPro 視覺軟體 + PatMax 3D 工具運算 3D 點雲。出廠 Cognex 原廠校準、即裝即用、提供真實世界單位量測結果、無需現場校準。
A. A5000 採 10 Gigabit Ethernet 高速影像傳輸介面、與 PC 端 VisionPro 直接連接。觸發輸入 24 VDC (Input ON >10 VDC、Input OFF <2 VDC)。電源 24 VDC(22-26 VDC)、最大電流 6.0 A。PLC/工業通訊整合由 PC 端 VisionPro 套件處理。
A. 尺寸 324 × 137 × 97 mm、重量 3.0 kg、壓鑄鋁機殼 IP65 防護等級。抗衝擊 50 gs(11 ms half-sine pulse)、抗振 4 gs (10-120 Hz 30 分鐘)。作業溫度 0-40 °C、儲存 -10-60 °C、濕度 <85% 非凝結。安規 CE/FCC/KCC/TUV SUD NRTL/RoHS。選配風扇接口。
A. VSK 為 Cognex 官方 PSI 認證整合商,提供 A5000 機器視覺端的需求評估、機型選型諮詢(A5120 / A5060 / A5030 / A5005)、VisionPro + PatMax 3D 訓練、架構規劃、機械手臂應用所需的視覺定位與座標輸出設定,以及維運支援。
A. 提供樣品工件 (CAD + 實物照片)+ 量測需求 → VSK 工程師進行需求評估 → 提出建議機型(A5120 / A5060 / A5030 / A5005)、Clearance/FOV/工具配置。VSK 工程師將與您聯繫安排時程。
A. 原廠 datasheet 標示 3D-A5000 以 3D LightBurst 藍光圖案投射,最快 200 毫秒取得完整視野的 3D 點雲,影像由超過 150 萬個 3D 資料點組成,用於組裝驗證、線上量測與機械手臂引導等應用。〔Cognex 3D-A5000 Datasheet · DS3DA5000EN-05-2019〕
A. -H 為感測頭(sensor head),-U 為感測頭加 USB 部署加密狗(deployment dongle)。四款機型料號為 3D-A5005-2031、3D-A5030-2151、3D-A5060-2141、3D-A5120-2101,各有 -H 與 -U;選購時請與 VSK 工程師確認 VisionPro 授權與部署方式。
