機器視覺系統

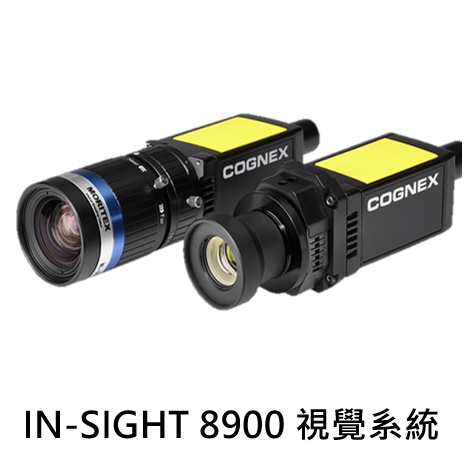

Cognex In-Sight 8900
● 頻繁/缺失偵測 –
識別損壞或缺失的部件，確保產品完整性
● 檢查 –
偵測缺陷，如標記不正確、部件缺失或印刷錯誤，以符合品質標準
● 尺寸測量 –
測量產品尺寸，確保其符合規格並保持一致性
自動化缺陷檢測和追蹤追蹤流程，同時滿足規範要求

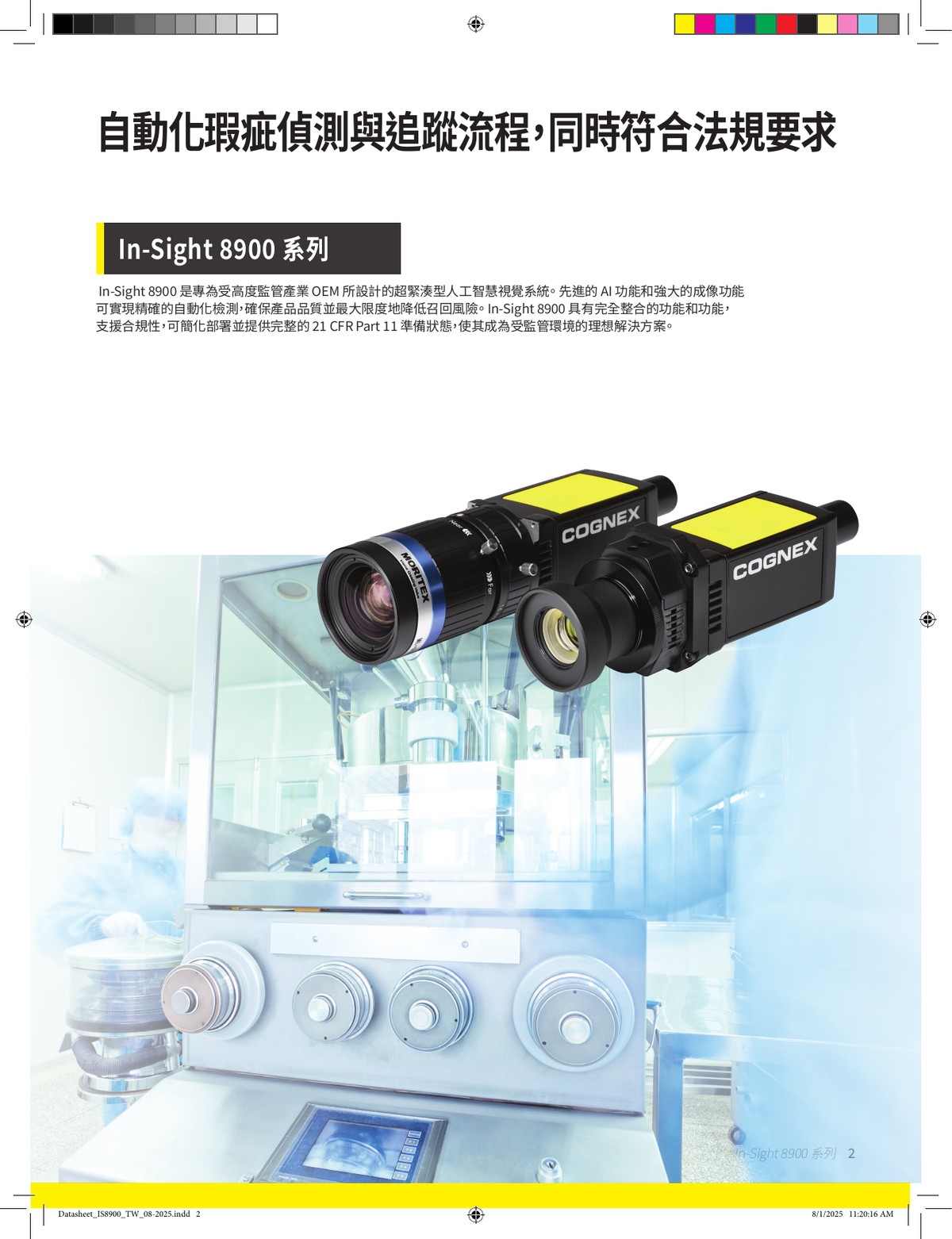

In-Sight 8900 是一款為高度規範化產業的 OEM 設計的精巧、AI 驅動的視覺系統。配備先進的 AI 功能和強大的成像能力，它提供精確的自动化檢查，確保產品質量並降低昂貴召回風險。
具有完全整合的功能和支援合規的特點，In-Sight 8900 簡化了部署，並提供完整的 21 CFR Part 11 準備，使其成為規範環境的理想解決方案。

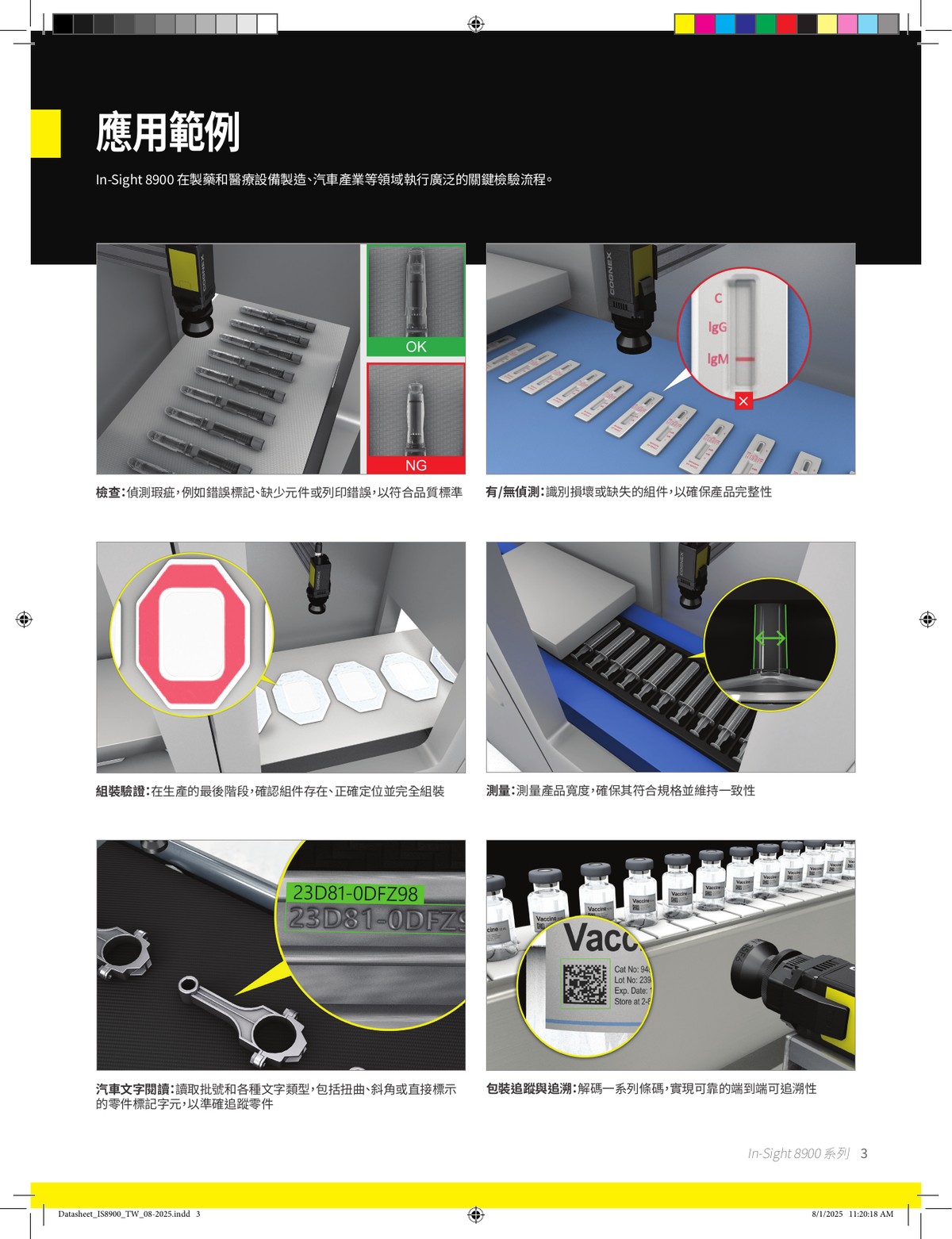

關鍵應用和用例
In-Sight 8900 在製藥和醫療設備製造、汽車行業等領域執行各種關鍵檢查流程。
- 頻繁/缺席偵測：識別損壞或缺失的部件，確保產品完整性
- 檢查：偵測缺陷，如標記不正確、部件缺失或印刷錯誤，以符合品質標準
- 尺寸測量：測量產品尺寸，確保其符合規格並保持一致性
- 製件驗證：在生產最後階段確認部件存在、正確定位並完全組裝
- 跟蹤與追溯：解碼各種條碼，確保可靠的全流程追溯
- 光學字符識別：讀取批號和各種文字類型，包括扭曲、斜角或直接標記的零件字符，以精準跟蹤零件

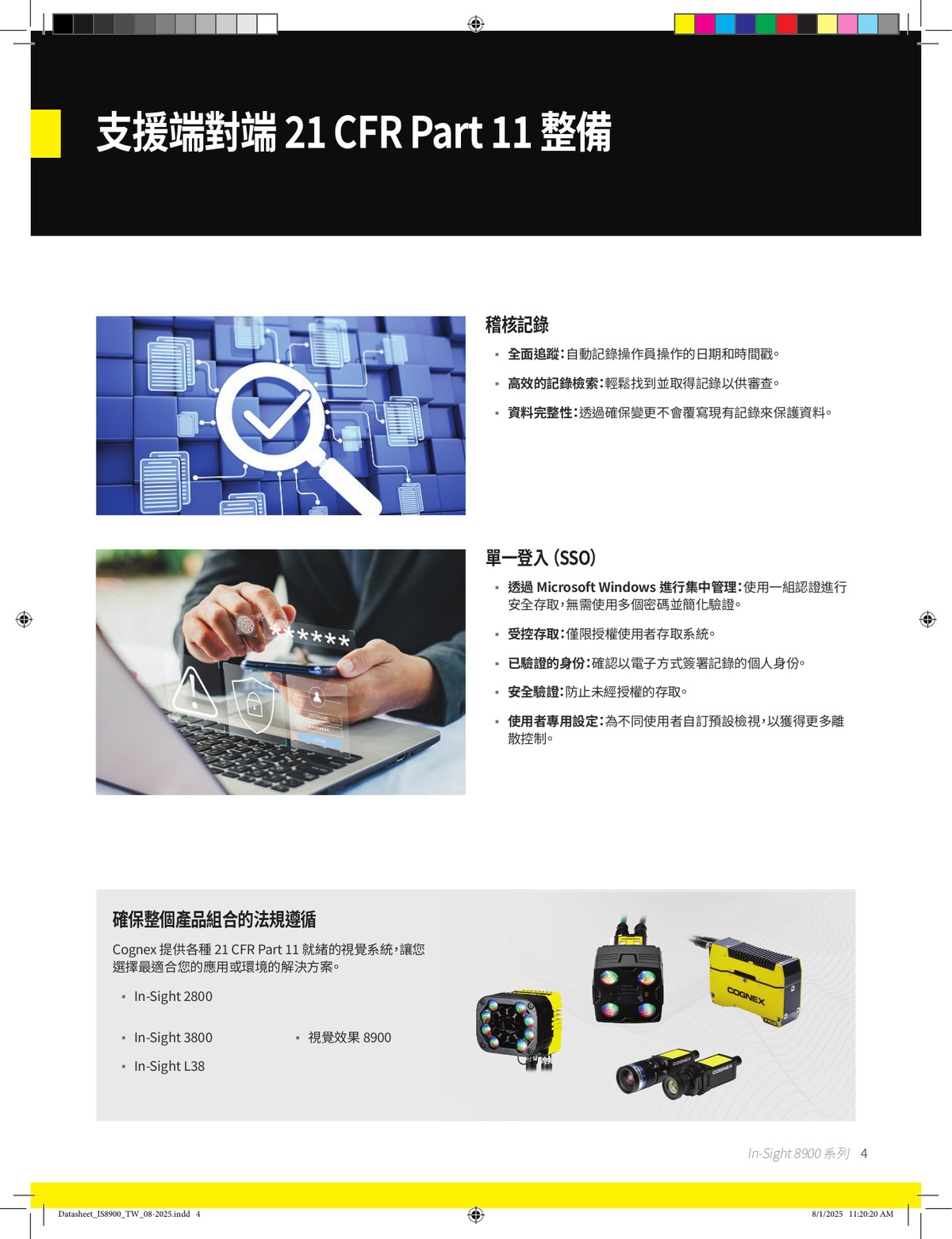

Supporting end-to-end 21 CFR Part 11 readiness
支援端到端 21 CFR 第 11 部分準備
透過先進功能，如審計記錄和單一登錄(SSO)，In-Sight 8900 視覺系統幫助製造商遵守 21 CFR 第 11 部分。這些功能確保電子記錄和簽名的安全、高效和可靠管理，同時提升運營的生產力和安全性。
稽核記錄
- 全面跟蹤：自動記錄操作員行為，並附日期和時間戳記。
- 效率化的記錄檢索：輕鬆定位和訪問記錄以供檢查。
- 數據完整性：通過確保變更不會覆蓋現有記錄來防止數據損失。
單點登錄
- 通過 Microsoft Windows 進行集中管理：使用 Microsoft Windows 憑據簡化身份驗證，通過安全訪問，消除需要多個密碼的必要。
- 控制存取：僅允許經授权的使用者存取系統。
- 驗證身份：確認電子簽署記錄個人的身份。
- 安全驗證：以強健的安全協議保護系統免受未授權存取。
- 用戶特定設置：為個別用戶自定義默認視圖，以提供更細粒度的控制
| In-Sight 8900 Vision System | |
|---|---|
| Memory | 4 GB |
| Lens Type | C-Mount or Cognex High Speed Liquid Lens Autofocus |
| Discrete Inputs | 1 opto-isolated, general purpose input |
| Discrete Outputs | Two opto-isolated, high speed outputs |
| Status LEDs | Network LED and two configurable LEDs |
| High Speed Liquid Lens Lifespan | Number of focus cycles: 1800 M cycles |
| Image Processing Memory | 512 MB SDRAM |
| Network Communication | 1 Ethernet port, 10/100/1000 BaseT with auto MDIX. IEEE 802.3 TCP/IP Protocol. Supports DHCP, static, and link-local address configuration |
| Communication Protocols | TCP/IP, PROFINET, EtherNet/IP, SLMP, ModbusTCP, (S)FTP |
| Power Consumption | 24 V DC ± 10%, 2.0 A maximum Class III Power over Ethernet (PoE) USB-C power 1.5 A minimum |
| Material | Die-cast aluminum and zinc housing |
| Finish | Painted |
| Mounting | Four M3 threaded mounting holes. See Accessories for supported mounts. Pattern: 44.25 mm (1.74 in) length, 22 mm (0.87 in) width side 1, 18 mm (0.71 in) width side 2 |
| Weight | In-Sight 8900 with no accessories attached: 205 g (7.2 oz). With High Speed Liquid Lens (25 mm): 320 g (11.3 oz). |
| Ambient/Environment Temperature | 0° C to 40° C (32° F to 104° F) |
| Storage Temperature | -20° C to 80° C (-4° F to 176° F) |
| Humidity | <95% non-condensing |
| Protection | IP40 with all cables properly attached and lens properly attached |
| Shock (Packaging) | IEC 60068-2-27: 18 shocks (3 shocks in each polarity in each (X, Y, Z) axis) 80 Gs (800 m/s2 at 11 ms, half-sinusoidal) with cables or cable plugs and a 150 gram or lighter lens attached. |
| Vibration (Shipping and Storage) | IEC 60068-2-6: vibration test in each of the three main axis for 2 hours at 10 Gs (10 to 500 Hz at 100 m/s2 / 15 mm) with cables or cable plugs and a 150 gram or lighter lens attached. |
| Regulations/Conformity | CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, China RoHS |
FOV IS8900 16mm
FOV IS8900 25mm
FOV IS8900 35mm
| In-Sight 8900 Series Specifications | ||||||||
|---|---|---|---|---|---|---|---|---|
| Image Sensor | IS8900M | IS8900C | IS8902M | IS8902C | IS8905M | IS8905C | IS8912M | IS8912C |
| Bit Depth | 8-bit monochrome | 24-bit color | 8-bit monochrome | 24-bit color | 8-bit monochrome | 24-bit color | 8-bit monochrome | 24-bit color |
| Frames per Second (Maximum, Full Resolution) | 142 fps | 100 fps | 86 fps | 49 fps | 47 fps | 29 fps | 21 fps | 10 fps |
| Sensor Type | 1/5.3” CMOS, global shutter | 1/2.3” CMOS, global shutter | 1/1.8” CMOS, global shutter | 1/1.1” CMOS, global shutter | ||||
| Sensor Properties | 2.7 mm diagonal, 2.74 x 2.74 μm square pixels |
6.2 mm diagonal, 2.74 x 2.74 μm square pixels |
8.8 mm diagonal, 2.74 x 2.74 μm square pixels |
14 mm diagonal, 2.74 x 2.74 μm square pixels |
||||
| Maximum Image Resolution (pixels) | 800 x 600 | 1920 x 1200 | 2448 x 2048 | 4096 x 3000 | ||||
| Electronic Shutter Speed | 29.1 us to 200,000 μs | 29.1 us to 200,000 μs | 29.1 us to 200,000 μs | 29.1 us to 200,000 μs | ||||
