3D機器視覺系統
Cognex In-Sight L38
- 透過 AI 和進階成像提高檢測可靠性和輸送量
- 以快速、簡易的部署方式達到最高作業效率
- 使用彈性的視覺平台擴展您的自動化適用范圍

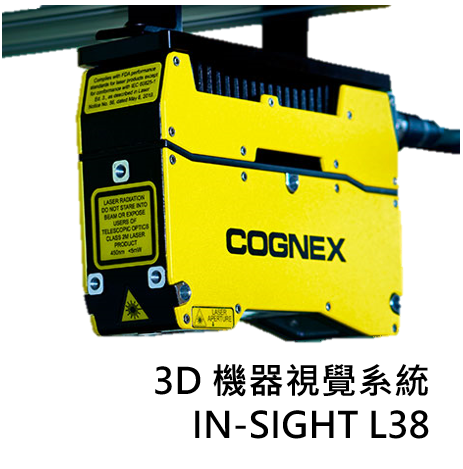

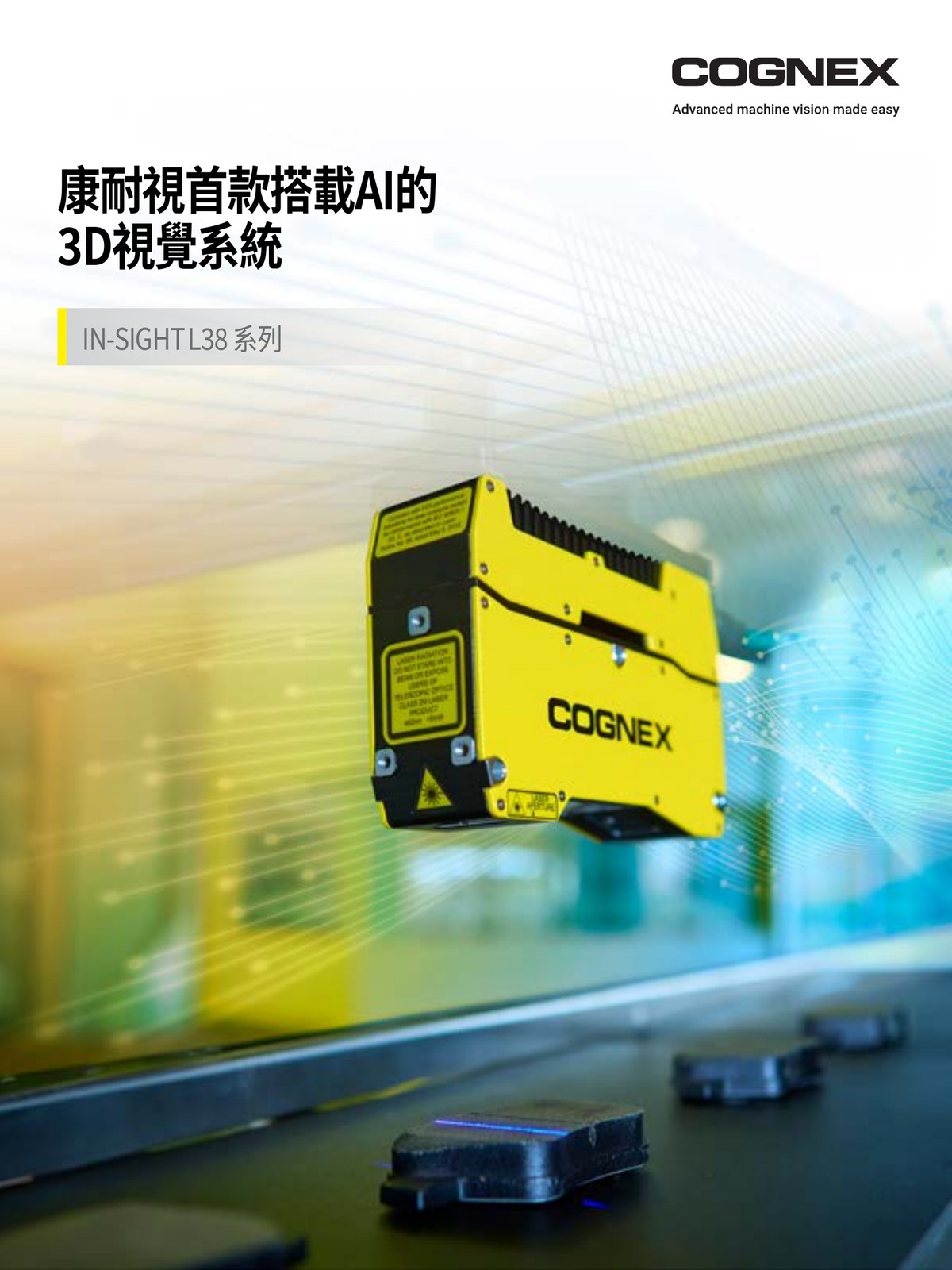

In-Sight L38 系列｜康耐視首款搭載 AI 的 3D 視覺系統
In-Sight L38 是新一代的 3D 視覺系統，結合嵌入式 AI、強大的光學技術和業界驗證的視覺技術，可擷取詳細的 3D 圖像並分析深度資訊，以偵測細微特徵，並根據通過/失敗臨界值來測量這些特徵。精確地解決一系列的檢測、測量和指導應用，確保每個產品都符合您的品質標準。

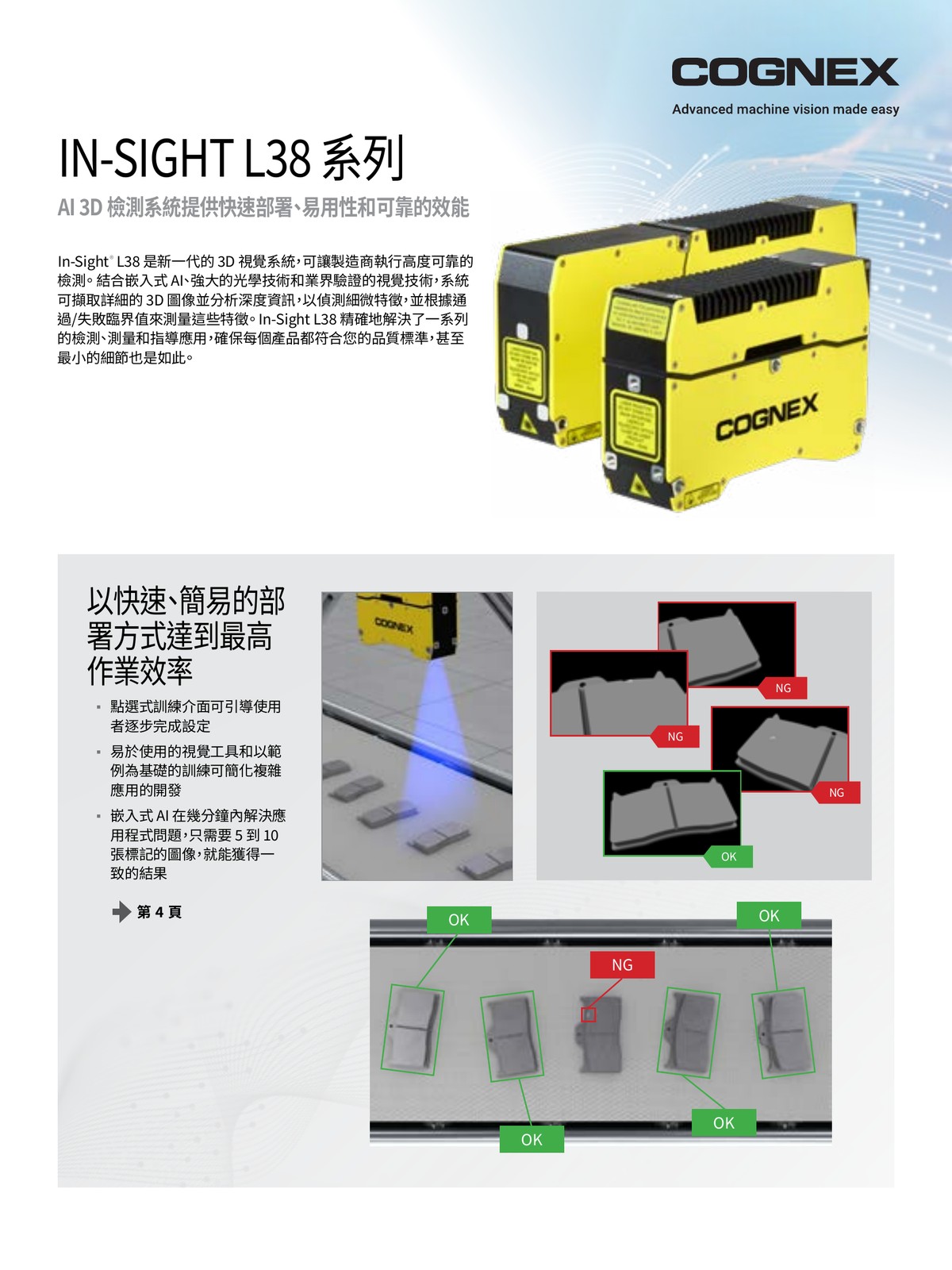

快速部署，易於使用
▪ 點選式訓練介面可引導使用者逐步完成設定
▪ 易於使用的視覺工具和以範例為基礎的訓練可簡化複雜應用的開發
▪ 嵌入式 AI 在幾分鐘內解決應用程式問題，只需要 5 到 10 張標記的圖像就能獲得一致的結果
透過 AI 和進階成像提高檢測可靠性
▪ 進階 AI 可偵測細微的可變功能，並提供精確的 3D 測量，從而測量異常的嚴重程度

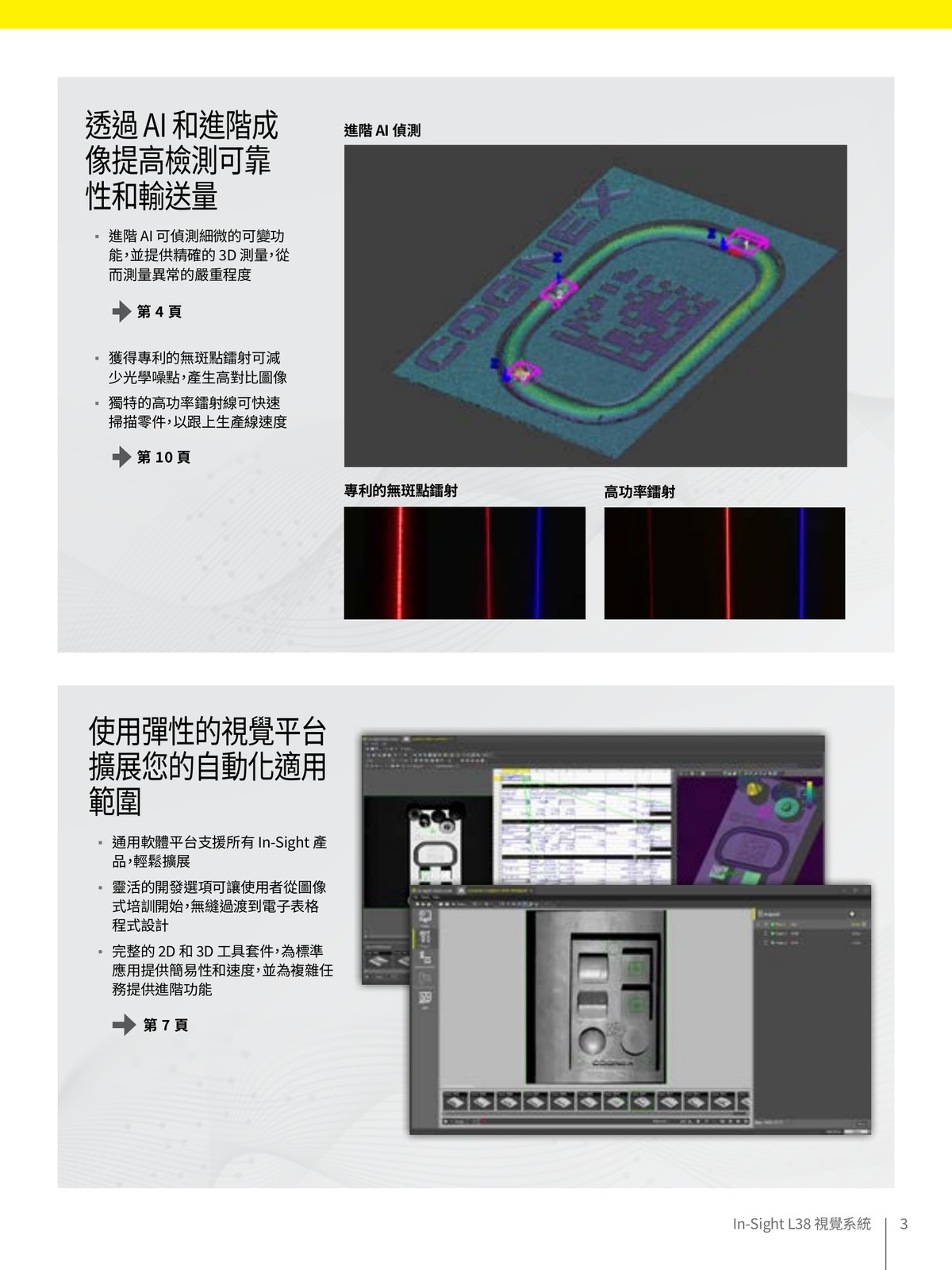

▪ 獲得專利的無斑點雷射可減少雜訊，提供更清晰的 3D 影像
▪ 高解析度感測器確保在各種表面和材質上都能獲得精確結果
豐富的 3D 視覺工具
In-Sight L38 提供完整的 3D 視覺工具集，包括 AI 邊緣學習工具和規則式工具，可處理各種 3D 檢測應用。
應用範例
▪ 缺陷檢測：偵測表面瑕疵、刮痕、凹痕等細微缺陷
▪ 3D 測量：精確測量高度、體積、間隙和平面度
▪ 裝配驗證：確認組件是否正確安裝到位
▪ 機器人引導：提供精確的 3D 位置資訊引導機器人

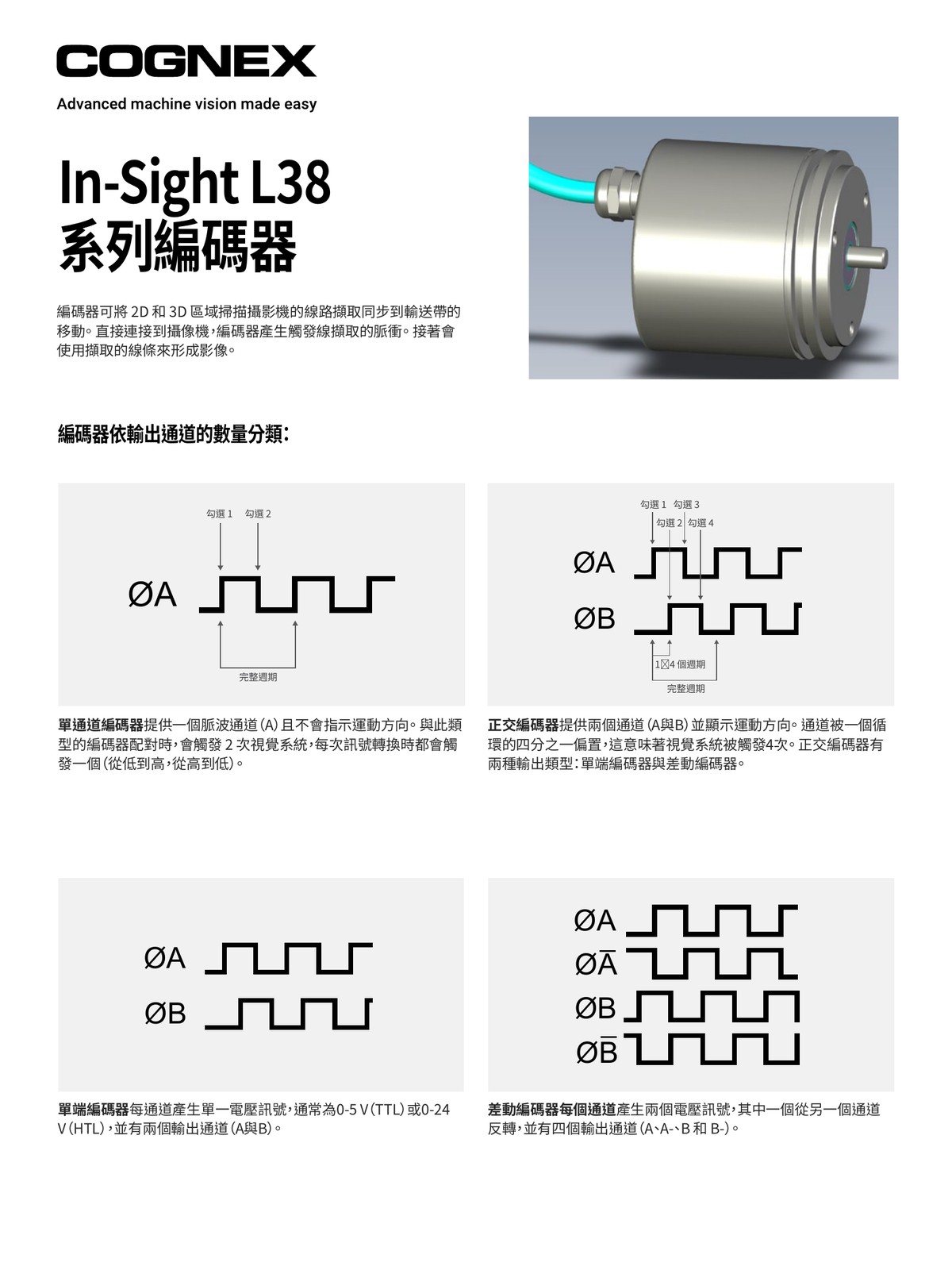

搭配編碼器實現精確觸發
In-Sight L38 可搭配專用編碼器，在高速產線上精確同步掃描，確保 3D 輪廓資料的完整性和準確性。
為什麼選擇威視康？
威視康是 Cognex 台灣康耐視 PSI 官方認證系統整合商：
▪ 免費到廠評估：專業工程師免費到廠了解您的製程需求
▪ 實機 Demo 測試：用您的實際產品進行測試，確認可行再導入
▪ 完整教育訓練：交機時提供操作訓練，確保團隊能獨立使用
▪ 遠端技術支援：持續提供線上技術諮詢和售後服務
+886 2-8809-3200 ｜ www.vsk.com.tw ｜ YouTube
In-Sight L38 3D 視覺系統具備 2D 和 3D 視覺工具、AI 功能和統一的軟體平台，可解決從裝配驗證和機器人引導到品質檢測等各種工廠自動化挑戰。該系統提供了一個無關行業的解決方案，讓使用者能夠面向未來開展運營，最大限度地提高生產量，並提高檢驗結果的準確性，無論手頭的任務如何。
發現零件表面的細微缺陷
檢查並分類可變缺陷
讀取低對比度背景上的文字
即使在極低對比度下也能讀取壓印的文字
測量包裝箱上的膠水，確保位置一致
定位可變位置和近距離的組件
IN-SIGHT L38 系列規格
| 型號 | ISL38-33 | ISL38-50 | ISL38-100 | ISL38-300 | ISL38-500 | ||
|---|---|---|---|---|---|---|---|
| 2K | 2K | 2K | 2K | 2K | |||
| 量測範圍 | 間隙距離 | 93.00 | 92.00 | 130.00 | 180.00 | 600 | |
| Z 軸 (高度) | 測量範圍 (mm) MR | 44.00 | 106.00 | 235.00 | 745.00 | 1100 | |
| X 軸 (寬度) | 近距離視野 (mm) | 33.00 | 55.00 | 75.00 | 95.00 | 405 | |
| 中等距離視野 (mm) | 36.00 | 72.50 | 127.50 | 277.50 | 744 | ||
| 遠距離視野 (mm) | 39.00 | 90.00 | 180.00 | 460.00 | 1082 | ||
| 鐳射 (光源，藍色或紅色) | 波長 (nm) | 450 (藍色) | 450 (藍色)、640 (紅色) | 445 (藍色)、638 (紅色) | |||
| 鐳射等級 | 2 公尺 | ||||||
| 輸出功率 (mW) | 45 mW | 45mW (藍色)、48mW (紅色) | 300mW (藍色)、280mW (紅色) | ||||
| 斑點大小 (中等距離視野) µm | 72 | 110 (藍色)、140 (紅色) | 181 (藍色)、235 (紅色) | 240 (藍色)、350 (紅色) | 360 (藍色)、480 (紅色) | ||
| 感測器 | 資料點/輪廓 | 1920 | 1920 | 1920 | 1920 | 1920 | |
| X 軸解析度 | 頂部 (µm) | 17.2 | 28.6 | 39.1 | 49.5 | 213.0 | |
| 底部 (µm) | 20.3 | 46.9 | 93.8 | 239.6 | 574.0 | ||
| Z 軸解析度 | 頂部 (µm) | 1.7 | 2.5 | 4.4 | 6.9 | 42.0 | |
| 底部 (µm) | 2.7 | 6.9 | 25.9 | 147.5 | 302.0 | ||
| *1 Z 軸重複精度 | 中部 (µm) | <0.5% | <0.5% | 1 吋 | 2 | 10.0 | |
| *2 Z 軸線性 (全刻度 [F.S.] 的百分比) | +/-0.06 | +/-0.06 | +/-0.04 | +/-0.05 | +/-0.1 | ||
| 溫度特性 (F.S. 的百分比/⁰C) | 0.01 | ||||||
| 環境阻力 | 外殼保護 | IP65 | |||||
| *3 作業溫度 (⁰C) | 無散熱片 0°C - 35 ⁰C ，有散熱片 0°C - 45 ⁰C | ||||||
| 儲存溫度 (°C) | -20 至 70 °C | ||||||
| 相對濕度 | <80% (無冷凝) | ||||||
| 震動 (Hz) | 10 至 57，雙振幅 1.5 mm X,Y,Z，每個方向 3 小時 | ||||||
| 撞擊 (G) | 15/6 msec | ||||||
| 掃描率 | 最高達 7 kHz (在縮小測量範圍大小之後) (*4最高達 10kHz) | ||||||
| 外殼材料 | 鋁 | ||||||
| 重量 (Kg) | 0.94 | 1.28 | |||||
| 尺寸 (mm) | 150.5 x 101 x 45 | 250.5 x 101 x 45 | |||||
| 作業/程式内存 | 32GB | ||||||
| 圖像處理記憶體 (RAM) | 8GB | ||||||
| 電源供應器需求 | 24VDC +/- 10%，最小 750mA | ||||||
| 輸入 | 觸發器、差動/單邊編碼器、鐳射連鎖 | ||||||
| 觸發器 | 輸入電壓限制 | Trig+ ― Trig - = - 24VDC 至 +24VDC | |||||
| 輸入開啟 | > 10 VDC（> 6 mA） | ||||||
| 輸入關閉 | < 2 VDC (< 1.5 mA) | ||||||
| 編碼器規格 | 差動 | A+/B+：5―24V (最高 1.0 MHz) A-/B-：反向 (A+/B+) | |||||
| 單邊 | A+/B+：12―24V (最高 1.0 MHz) A-/B-：VDC = ½ (A+/B+) | ||||||
| 介面 | Gigabit 乙太網介面 集成連結與流量 LED； 標準 M12-8 X-Coded 母連接器 |
||||||
| 通訊協定 | TCP/IP、PROFINET、EtherNet/IP、SLMP、ModbusTCP、(S)FTP、RS-232C | ||||||
| 產品 | 鏡頭到鐳射角度 (在視野中心測量) |
| L38-33 | 41.0 度 |
| L38-50 | 34.6 度 |
| L38-100 | 22.0 度 |
| L38-300 | 10.3 度 |
| L38-500 | 9.6 度 |
*1 Z 軸重覆精度，是指在量測範圍正中央，使用 4x4 mm 區域對點雲量測 100 次後的平均值。
*2 Z 軸線性，是指在量測範圍內進行 250 次位置量測的最大誤差，此處的量測值使用標準康耐視目標 2 個輪廓的平均值。
*3 裝設在相機上方的 400 mm 鋁金屬橫條上。
*4 已啟用分級並縮小 FOV 範圍限制時。在 21°C 環境溫度下校準
通用軟體平台提供靈活的開發選項
In-Sight 視覺套裝軟體是所有 In-Sight 產品的通用軟體，包括兩個程式設計環境 — 電子表格和 EasyBuilder®。先從 EasyBuilder 開始，這是一款類似精靈的訓練介面，專為簡化操作而設計，然後可以按自己的進度過渡到更高級、更靈活的電子表格程式設計。In-Sight Vision Suite 獨特地整合了這兩種方法，在同一個平台內提供無縫的體驗，讓使用者可以有效率地擴展自動化。
EasyBuilder 開發環境簡化設定
In-Sight 視覺套裝軟體內的 EasyBuilder 視窗具有點選式訓練功能，是設定簡易或常見工作的理想選擇。直覺式流程會逐步引導開發人員進行設定，從圖像擷取乃至最終結果及其他，讓新手與經驗豐富的使用者都能設定可靠的視覺應用。
電子表格支援進階應用程式
電子表格介面是建置複雜或高度自訂應用的理想選擇。這套開發環境的設計健全，讓使用者能夠對工作參數進行關鍵調整，並修改應用程式以因應新需求。
可滿足各種需求的大量工具組

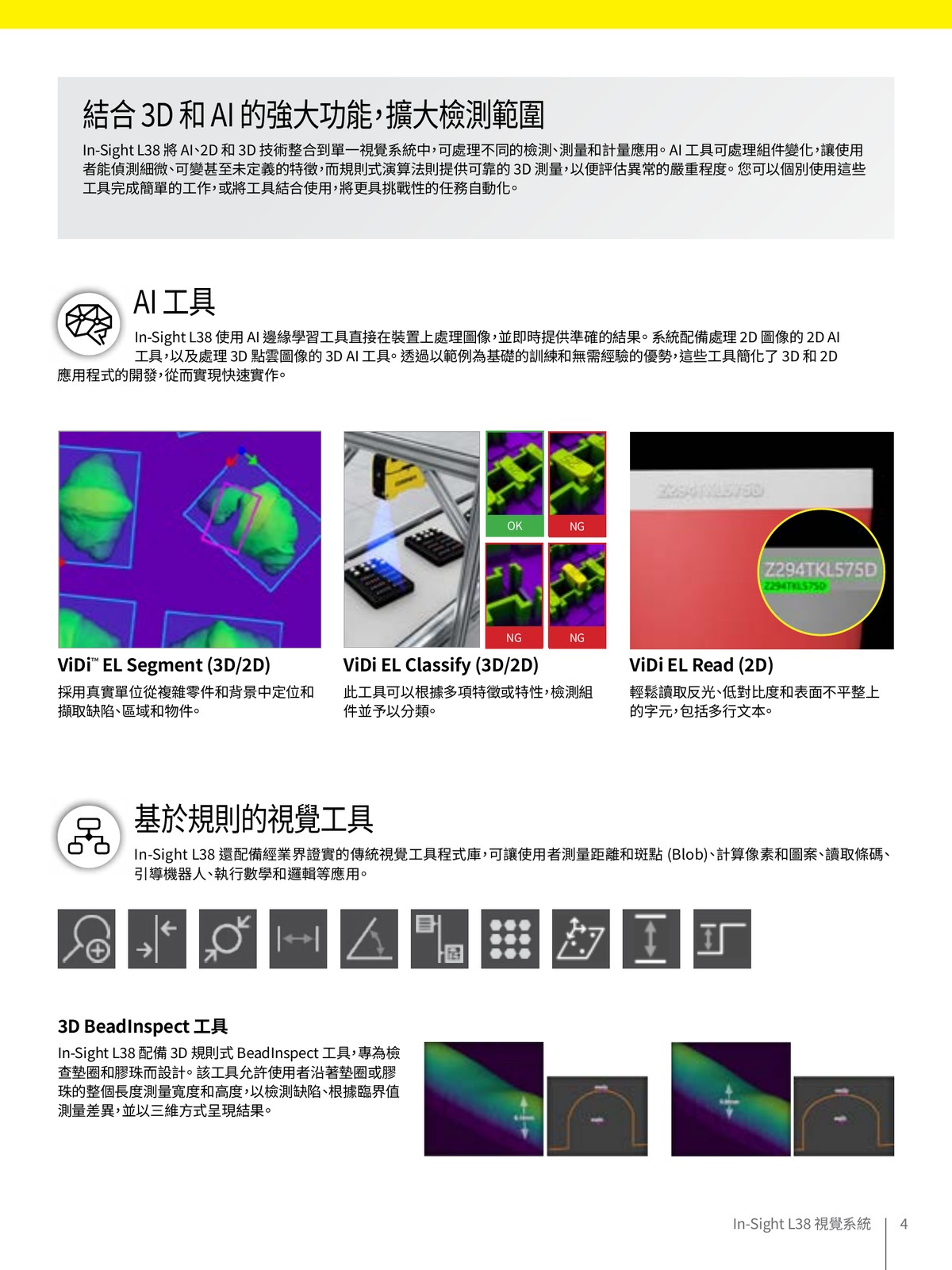

In-Sight L38 內嵌完整的 2D 和 3D 視覺工具套件，以及 AI 技術。此工具庫包括經過業界驗證的規則式演算法，以及創新且易於使用的邊緣學習工具，可單獨使用或結合使用，為解決防錯應用提供了極大靈活性。透過以範例為基礎的訓練和無需經驗的優勢，這些工具簡化了 3D 和 2D 應用程式的開發，從而實現快速實作。
易於使用的邊緣學習讓每個人都能享受 AI 的力量
邊緣學習是 AI 的子集合，它使用一組預先訓練的演算法，在幾分鐘內自動執行視覺任務。訓練很簡單，只需 5 到 10 張圖像，不需要進階的程式設計或 AI 專業知識。ViDi EL 工具由邊緣學習提供支援，能加快處理速度，以提高產量、跟上營運的步調，並即時提供快速、可靠的結果。
ViDi EL Segment (2D)
The ViDi EL Segment 工具使使用者能對影像進行分割，以擷取特定區域執行目標檢測。該區域可包含能包含使用者待識別的零件上不同類別的特徵，包括非預期缺陷和關鍵組件。使用者可在影像上標記關注區域，並為其指派一個類別，以便訓練工具。透過訓練完幾個樣本影像後，該工具將學習到以可靠的方式分割正確的特徵，包括在組件多變和背景複雜的情形下
ViDi EL Segment (3D)

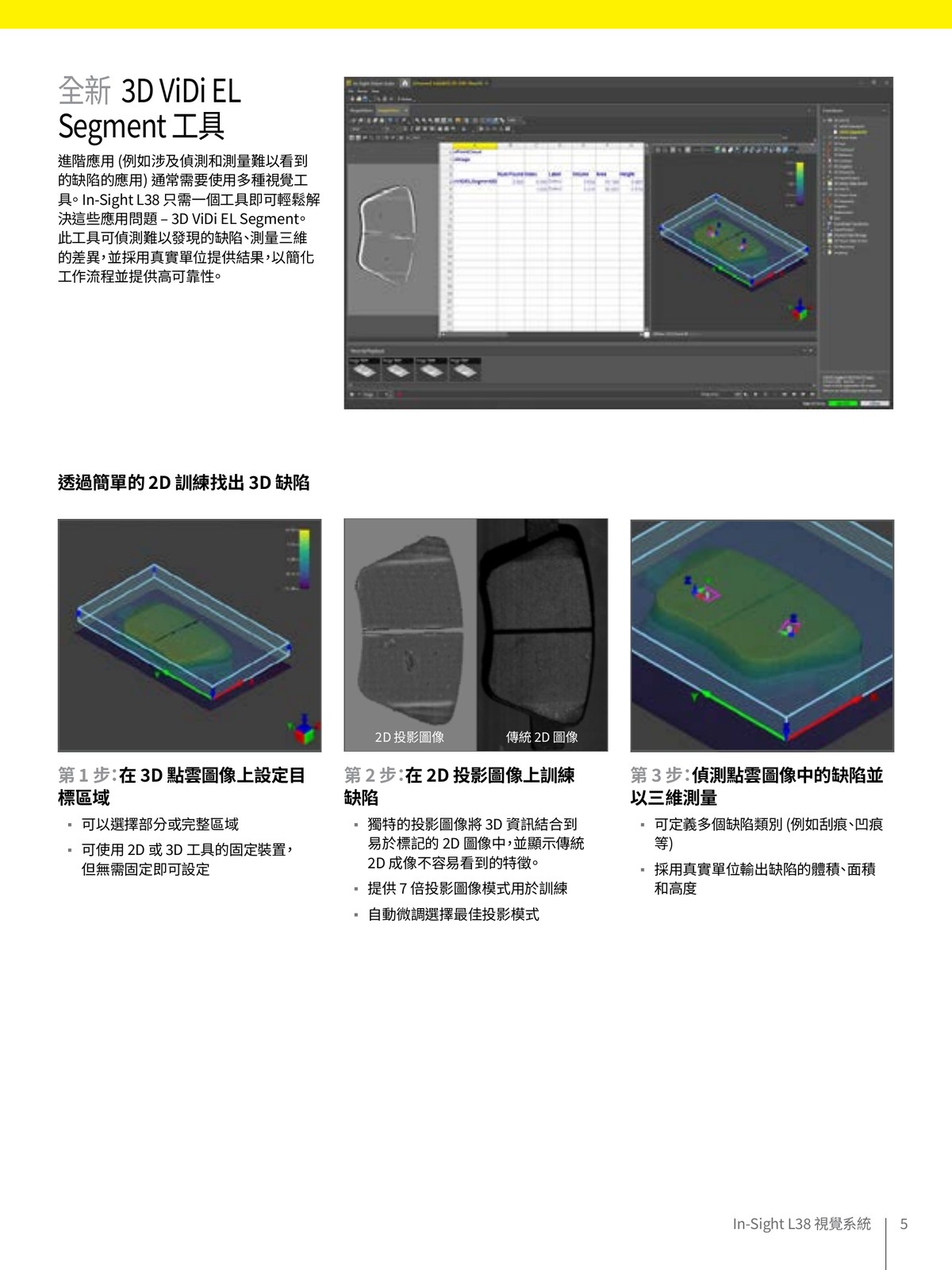

進階應用，例如涉及偵測和測量難以看到的缺陷，通常需要使用多種視覺工具。In-Sight L38 只需一個工具即可輕鬆解決這些應用問題 – 3D ViDi EL Segment。此工具可偵測難以發現的缺陷、測量三維的差異，並採用真實單位提供結果，以簡化工作流程並提供高可靠性。
存取使用者訓練資
ViDi EL Classify (3D/2D)
ViDi EL Classify 工具可根據使用者定義的特徵、字元或缺陷類型，辨識物件並進行分類。此工具能夠辨別視覺上相似但不同的物體，將缺陷分類成不同的類別，並正確識別有所不同的部分。使用者除了可以指定多項分類之外，還可以設定多個目標檢測區，以檢測目標物件的不同部分。
ViDi EL Read (2D)
ViDi EL Read 工具使用 AI 光學字元辨識 (OCR) 來解讀各種文字和字型類型。它可以辨讀多行文字以及不易辨讀之背景（包括反光、低對比度和非平坦的表面）上的字元。您也可以快速重新部署 ViDi EL Read，以利處理新文字及適應流程變化。此工具提供兩種訓練模式，可處理各種複雜程度的字元辨讀應用：
- 預先訓練模式 – 馬上辨讀簡單應用上的字元
- 使用者訓練模式 – 讓使用者訓練字元以應對更複雜的使用
