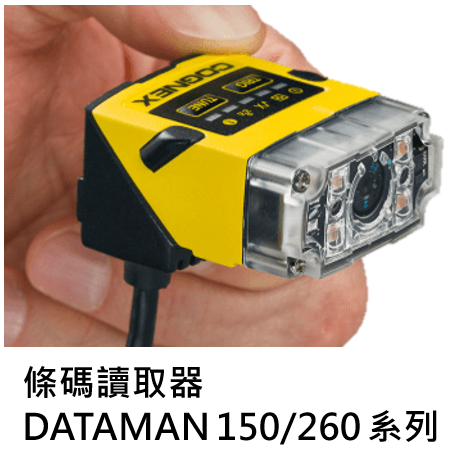

Cognex DataMan 150 系列直式機型產品外觀(原廠產品照)
1

TUNE 與 TRIG 按鍵

按 TUNE,調諧演算法會學習條碼並自動調整光學與光源;按 TRIG 確認設定是否正確。原廠說明整個設定不需電腦或 HMI。

點擊圖上 i 標記查看每個功能說明

BARCODE READER

Cognex DataMan 150/260DM152 USB/DM262 Ethernet — 固定式條碼讀取器、直式或直角機身、鏡頭與光源現場可換

固定式條碼讀取器 — DataMan 150 走 USB、DataMan 260 走 Ethernet,同一套模組化鏡頭與光源。

  • ✓ 型式: 固定式(直式/直角)
  • ✓ 解析度: 1280 × 960 全域快門
  • ✓ 連線: DM152 USB/DM262 Ethernet
  • ✓ 防護: IP65
  • + 多項規格,看完整規格表 ↓

DataMan 150/260 是 Cognex 康耐視的固定式影像型條碼讀取器系列:DataMan 150(如 DM152)為 RS-232+USB,DataMan 260(如 DM262)為 RS-232+Ethernet,兩者都有直式與直角機身,鏡頭與光源可在現場更換。

SECTION / KEY FEATURES

Cognex DataMan 150/260 核心特色 — 模組化光學、直角機身、按鍵設定

依原廠型錄整理 DataMan 150/260 的選型重點,判斷它是否適合安裝空間有限、日後可能要調整光學配置的工位。

直式或直角機身,裝進狹窄空間

原廠提供直式與直角兩種配置,可直線或 90 度安裝;原廠說明這能省去設備重新設計,也不必用反射鏡繞光路。DM152 直式 42.5 × 22 × 55(63)mm;DM262 直式 42.5 × 22 × 76.1 mm,直角尺寸見規格表。

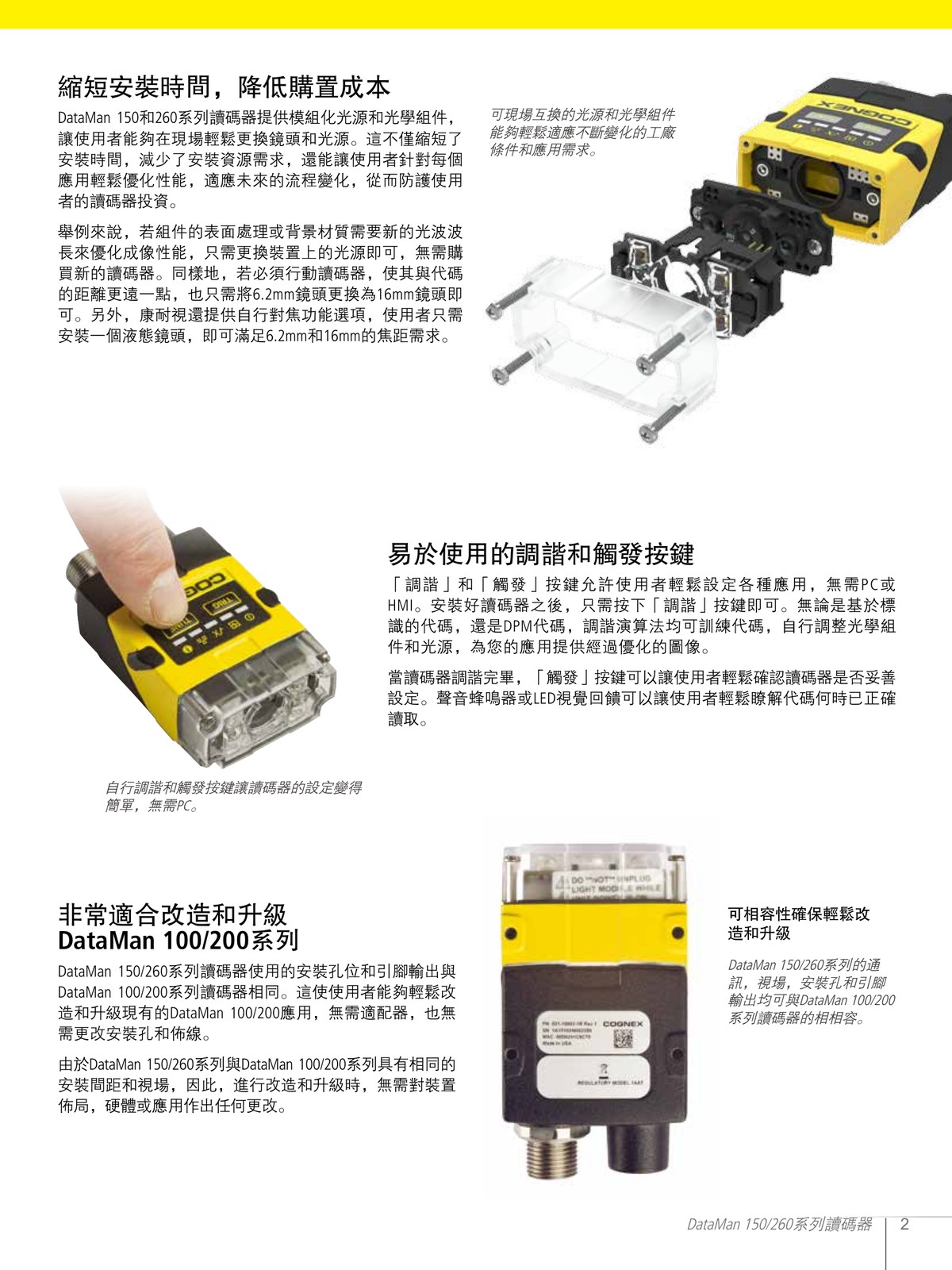

鏡頭與光源可在現場更換

模組化的光源與光學元件,讓鏡頭和光源可在現場更換。原廠說明這能縮短安裝時間,製程改變時也容易重新調整。鏡頭有 6.2 mm(三段式定焦或液態鏡頭)與 16 mm(手動對焦或液態鏡頭)。

4 色高功率 LED,可加濾鏡

四顆獨立控制的高功率 LED,有紅、白、藍、紅外可選,另有帶通濾鏡與偏光濾鏡。原廠指出圓形、亮面、高反光表面上的碼常需要調整照明,低解析度碼與長工作距離也是讀取難點。

TUNE/TRIG 按鍵,不接電腦也能設定

按 TUNE,調諧演算法會學習條碼並自動調整光學與光源,標籤碼或 DPM 都適用;按 TRIG 確認設定。讀取成功時有蜂鳴聲或 LED 回饋,原廠說明設定過程不需電腦或 HMI。

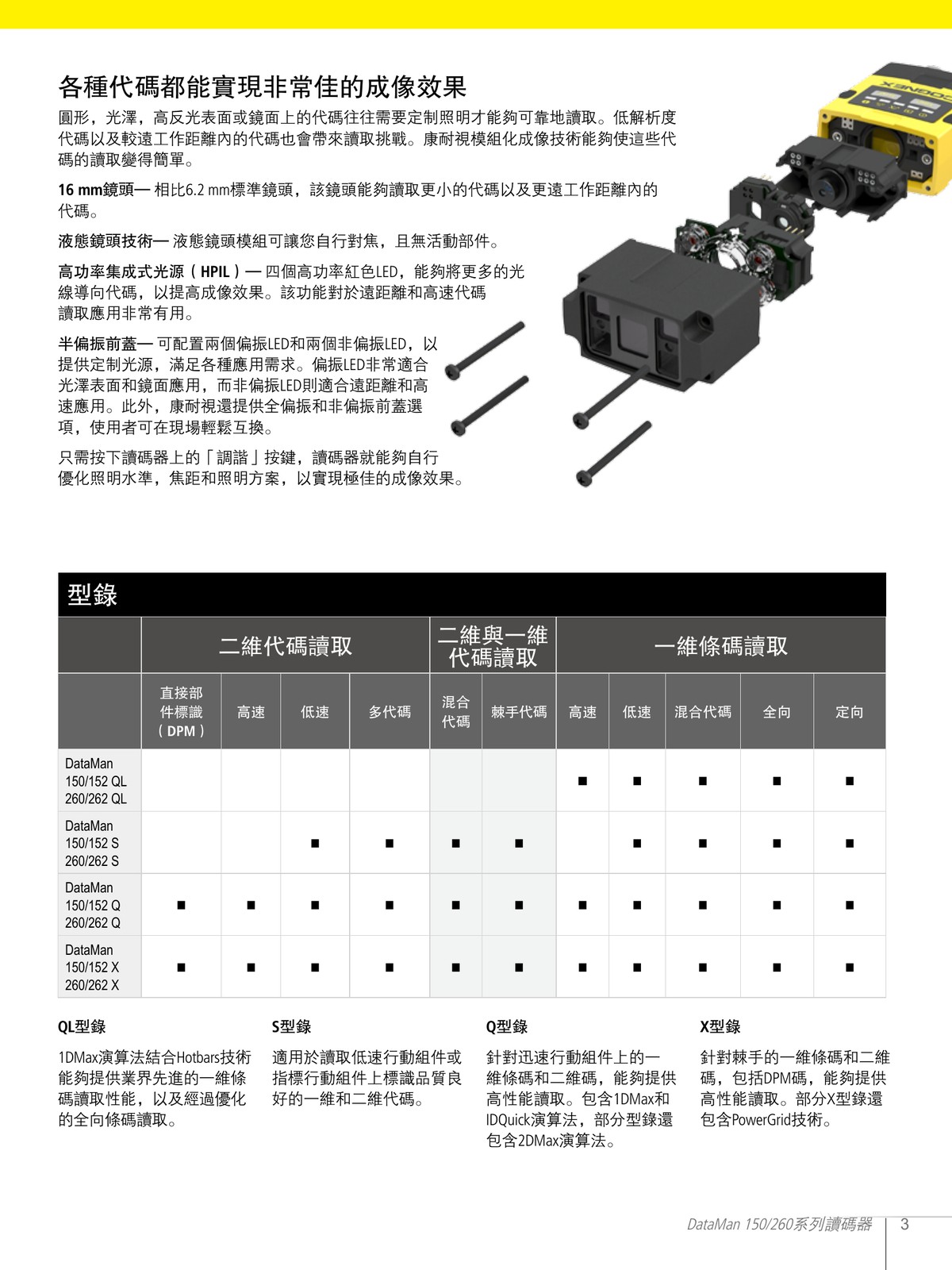

S/QL/Q/X 四款演算法

QL 款為 1DMax+Hotbars,只讀 1D;S 款為 1DMax+2DCode,每秒取像 2 次;Q 款為 1DMax+2DMax(DM262 Q 另含 Hotbars);X 款為 1DMax、2DMax+PowerGrid。原廠說明可解讀受損、刮傷、印刷不良的 1D/2D 碼,2D 碼沒有可見邊界或靜區也能讀。

DPM 讀取看 Q 款與 X 款

原廠型錄說明本系列適用 1D 條碼、印刷 2D 碼與直接零件標記(DPM)。依 2017 年繁中型錄的應用對照,DPM 對應 Q 款與 X 款;X 款定位為難讀的 1D/2D 碼,S 款與 QL 款未列 DPM。

SECTION / VIDEO

DataMan 260 換機影片解說

DataMan 260 新專案或換機,Cognex 原廠建議評估 DataMan 290。影片整理換機前要確認的供電、線材、設定與光源。

DataMan 260 換哪台?原廠建議升級 DataMan 290:供電、線材、設定、光源
影片章節(9)
  1. 00:00Q1 DataMan 260 要換哪一台?
  2. 00:17Q2 碼刮傷、印不清,DM290 讀得到?
  3. 00:30Q3 解析度、速度差多少?
  4. 00:42Q4 原本用 PoE 供電,可以直接換?
  5. 00:55Q5 線材、接頭要全部重拉嗎?
  6. 01:07Q6 設定軟體要重學嗎?
  7. 01:20Q7 原本換過光源,DM290 怎麼打光?
  8. 01:32Q8 碼更小、視野更大,DM290 不夠用?
  9. 01:45Q9 手上的 DM260,怎麼換最順?
SECTION / SPECIFICATIONS

Cognex DataMan 150/260 完整規格表

DataMan 150 與 DataMan 260 並列比較;兩欄相同的項目合併顯示,小螢幕可左右滑動查看。

規格DataMan 150 系列(DM152)DataMan 260 系列(DM262)
型式固定式影像型條碼讀取器;直式或直角機身
機型(型錄欄位)DM152 S、DM152 QL、DM152 Q、DM152 XDM262 S、DM262 QL、DM262 Q、DM262 X
可讀條碼1D 與堆疊條碼、全向 1D:全部款式;2D 碼:S、Q、X 款(QL 款不讀 2D)
演算法S:1DMax、2DCode
QL:1DMax、Hotbars
Q:1DMax、2DMax
X:1DMax、2DMax、PowerGrid
S:1DMax、2DCode
QL:1DMax、Hotbars
Q:1DMax、2DMax、Hotbars
X:1DMax、2DMax、PowerGrid
影像1280 × 960,全域快門;1/3 吋 CMOS 感測器
取像與解碼速度S 款:2 fps,每秒最多解碼 2 次
QL、Q、X 款:45 fps,每秒最多解碼 45 次
鏡頭選項6.2 mm(三段式定焦或液態鏡頭,50–250 mm);16 mm(手動對焦或液態鏡頭,80 mm–1 m)

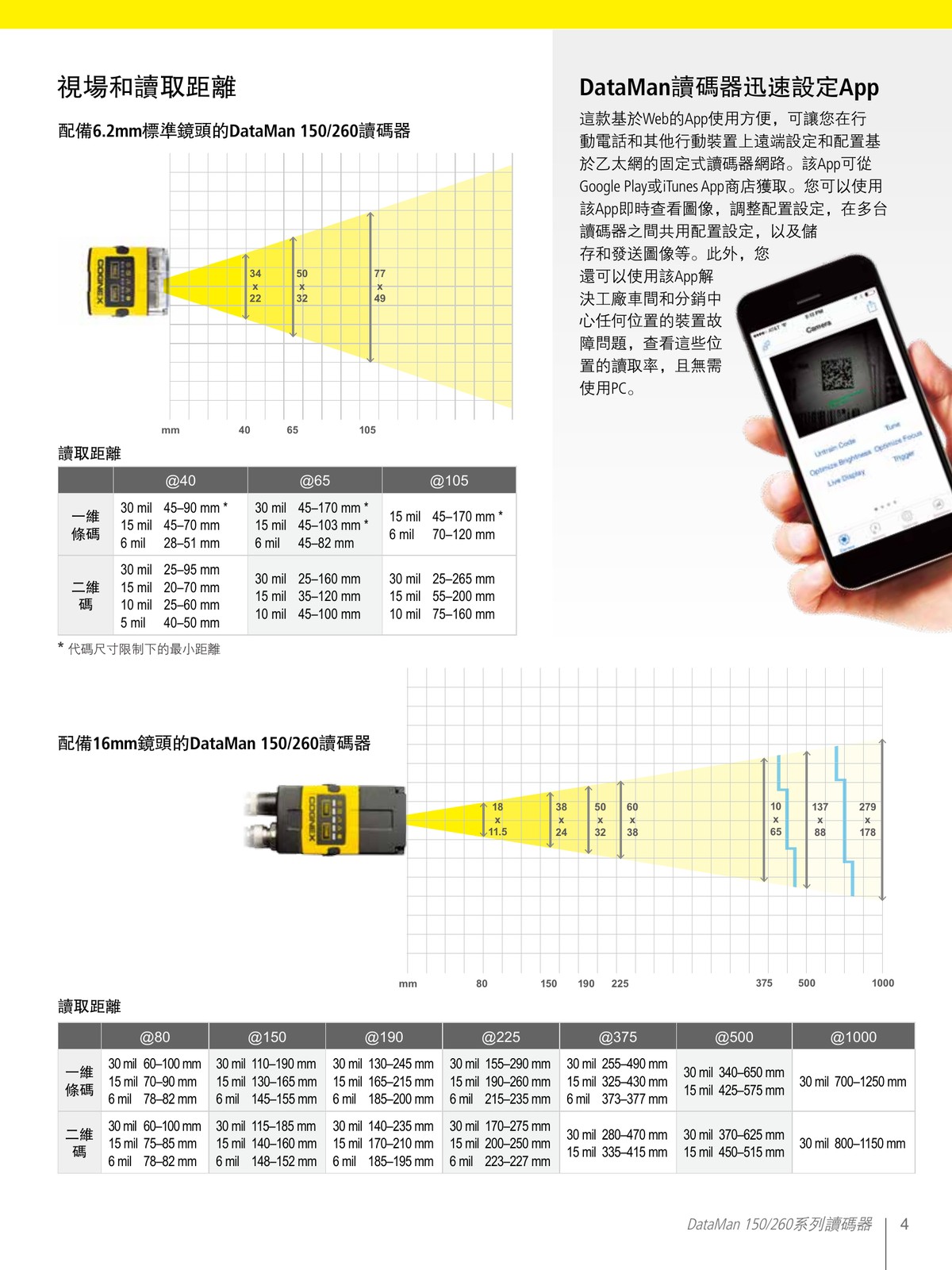

視野(2017 繁中型錄)6.2 mm 標準鏡頭:65 mm 時 56 × 42 mm、105 mm 時 87 × 65 mm
16 mm 鏡頭:80 mm 時 19.5 × 14.5 mm、150 mm 時 41 × 30 mm、190 mm 時 53 × 40 mm、225 mm 時 64 × 48 mm、375 mm 時 109 × 82 mm、500 mm 時 146 × 110 mm、1000 mm 時 296 × 222 mm
(DM152/DM262 視場表;距離為讀碼器到工件)
光源模組化、可現場配置:4 顆獨立控制的高功率 LED(紅、白、藍、紅外);可選帶通濾鏡與偏光濾鏡
按鍵與指示TUNE、TRIG 按鍵(Quick Setup 智慧調諧);2 顆綠色瞄準 LED;5 顆狀態 LED+蜂鳴器
I/O2 點光電隔離輸入;2 點光電隔離輸出2 點光電隔離輸入;4 點光電隔離輸出
通訊RS-232、USBRS-232、Ethernet
供電與功耗5–26 VDC,2.5 W,可由 USB 匯流排供電;DB-15 尾纜,腳位與 DM100 相容;功耗 <2.5 W(USB)24 V ±10% 或 PoE(分兩種機型);功耗 <3.0 W(PoE 或外部電源)
尺寸與重量直式 42.5 × 22 × 55(63)mm
直角 42.5 × 28(36)× 49.6 mm
128 g
直式 42.5 × 22 × 76.1 mm
直角 42.5 × 48.5 × 49.6 mm
142 g
防護與環境IP65;工作 0–40 °C;儲存 -10–60 °C;濕度 <95% 無結露
材質與認證鋁;RoHS 認證
支援作業系統Microsoft Windows XP、7、10
訂購料號開頭DMR-152(S、QL、Q、X)DMR-262(S、QL、Q、X 等)
常用配件料號鏡頭:DM150-LENS-62(6.2 mm 鏡頭) · DM260-LENS-16(16 mm 鏡頭,DM150/260/280 共用) · DMA-LLM-150-260(液態鏡頭模組)
光源:DM150-LED-RED · DM150-LED-WHT · DM150-LED-BLU(6.2 mm 鏡頭用) · DM260-LED-RED-HP(高功率整合光源) · DMA-KIT-IR-62(紅外套件)
濾鏡與前蓋:DM150-BP470 · DM150-BP635(6.2 mm 帶通濾鏡,DM150/260/280 共用) · DM150-CVR-CLR(6.2 mm 透明前蓋)

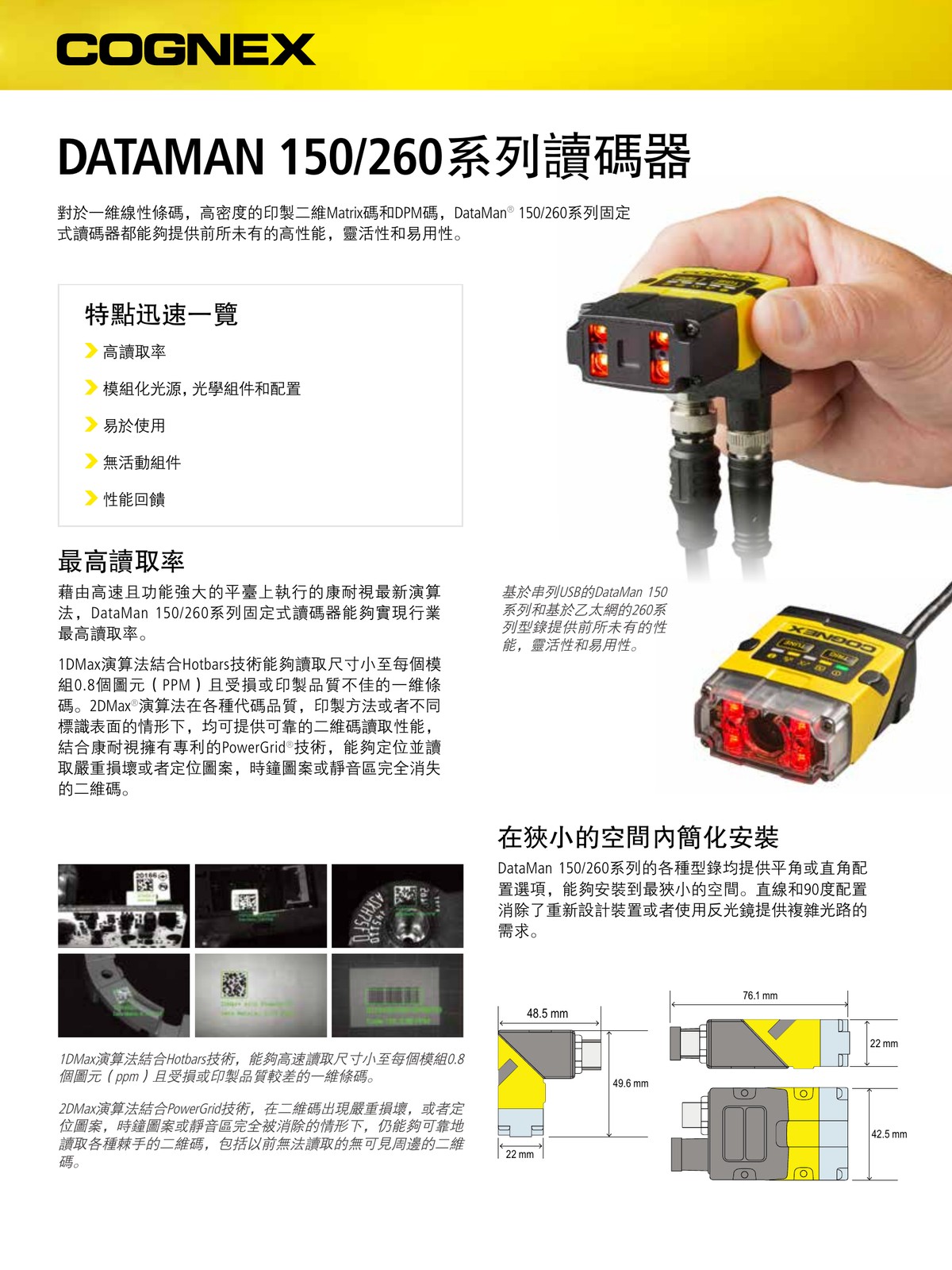

文件來源Cognex「DataMan 150/260 Series Barcode Readers」英文型錄(Lit. No. DM150/2602P-DS-08-2022);視野表依繁中型錄(DM150/260-DS 2017-09-TW)

DM152 尺寸括號內數值依原廠型錄原文標示。完整料號依光源、鏡頭與機型配置而定,下單前請與 VSK 確認。

DataMan 150/260 目前沒有 VSK 中文型錄;需要規格文件或料號確認,請洽 VSK 工程師 →

SECTION / DM150 VS DM260

DataMan 150 與 DataMan 260 差在哪?

依原廠 2022 年英文型錄,兩系列的解析度、感測器、鏡頭、光源、按鍵、溫濕度與 IP65 都相同;差別在通訊、供電、輸出點數、尺寸重量,以及 Q 款演算法。

通訊:USB 或 Ethernet

DM152 為 RS-232+USB;DM262 為 RS-232+Ethernet。讀碼器要接進乙太網路時看 DataMan 260,透過 USB 或 RS-232 連接電腦時看 DataMan 150。

供電方式

DM152 為 5–26 VDC、2.5 W,可由 USB 匯流排供電,DB-15 尾纜腳位與 DM100 相容;DM262 分 24 V ±10% 與 PoE(乙太網路供電)兩種機型。

功耗

DM152 低於 2.5 W(USB);DM262 低於 3.0 W(PoE 或外部電源)。

輸入與輸出點數

兩者都是 2 點光電隔離輸入;輸出 DM152 為 2 點、DM262 為 4 點,皆為光電隔離。

重量與尺寸

DM152 重 128 g,直式 42.5 × 22 × 55(63)mm、直角 42.5 × 28(36)× 49.6 mm;DM262 重 142 g,直式 42.5 × 22 × 76.1 mm、直角 42.5 × 48.5 × 49.6 mm。

Q 款演算法

DM152 Q 為 1DMax、2DMax;DM262 Q 為 1DMax、2DMax、Hotbars。S、QL、X 款兩系列相同。

SECTION / POSITIONING

DataMan 150/260、80、280、290 怎麼分?

四款都是 Cognex DataMan 固定式條碼讀取器。以下依各機型原廠型錄整理差異;料號與配件相容性請與 VSK 工程師確認。

DataMan 150/260|固定式・模組化

1280 × 960 全域快門;6.2/16 mm 鏡頭(含液態鏡頭選項)與 4 色 LED 可現場更換;DM152 為 USB、DM262 為 Ethernet;直式或直角機身;IP65。適合安裝空間受限、日後可能要換光學配置的工位。

DataMan 80|固定式・超小型

1440 × 1080;6.2/16 mm 高速液態鏡頭(HSLL)自動對焦;USB-C 或 PoE 單線部署;IP67;重量 64–132 g(依版本與鏡頭)。

DataMan 280|固定式・通用型

DM280 為 1440 × 1080、6.2/16 mm HSLL;RS-232+Gigabit Ethernet,支援 PROFINET、EtherNet/IP、SLMP、Modbus TCP 等協定;24 V ±10% 或 PoE 供電;IP67。16 mm 鏡頭 DM260-LENS-16 與 6.2 mm 帶通濾鏡 DM150-BP470/BP635 為 DM150/260/280 共用。

DataMan 290|固定式・AI

1440 × 1080;嵌入式 AI 增強解碼+PowerGrid;6.2/16 mm HSLL;支援 EtherNet/IP、PROFINET、Modbus TCP;IP67;供電 24 V DC ±10%。DataMan 260 新專案或換機,Cognex 原廠建議評估 DataMan 290。

SECTION / APPLICATIONS

DataMan 150/260 適合哪些應用?輸送線標籤、貼標後讀碼、換線調整光學

以下為原廠公開的 DataMan 150/260 圖片與示意,實際是否適用依條碼品質、安裝空間與產線速度評估。

Cognex DataMan 260 模組化結構爆炸圖:機身、鏡頭模組、LED 光源模組與透明前蓋(原廠圖)
換線/改製程

現場更換鏡頭與光源

機身、鏡頭模組、LED 光源模組與前蓋分開組裝。原廠說明模組化設計可縮短安裝時間,製程改變時也能在現場調整光學配置。

Cognex DataMan 260 讀取輸送線上周轉箱側面的 Code 128 標籤(原廠示意圖)
物流/輸送線

周轉箱分區路由(Zone Routing)

周轉箱經過輸送線時,側面的讀碼器讀取箱身 Code 128 標籤,圖中標籤有刮損。原廠說明本系列可解讀受損、刮傷與印刷不良的 1D/2D 碼。

Cognex DataMan 260 在貼標機旁讀取紙箱出貨標籤條碼(原廠示意圖)
包裝/出貨

貼標後讀碼(Print and Apply)

貼標機把出貨標籤貼上紙箱後,上方的 DataMan 260 讀取標籤條碼。機身的 TUNE 與 TRIG 按鍵可在不接電腦的情況下完成調諧與觸發確認。

SECTION / FAQ

DataMan 150/260 常見問題

A. 兩者同屬 Cognex DataMan 150/260 系列,解析度 1280 × 960、鏡頭與光源選項、按鍵、IP65 等規格相同。差別在通訊與供電:DataMan 150(如 DM152)為 RS-232+USB、5–26 VDC 或 USB 匯流排供電、2 點輸出、128 g;DataMan 260(如 DM262)為 RS-232+Ethernet、24 V 或 PoE 供電、4 點輸出、142 g。另外 DM262 的 Q 款多了 Hotbars 演算法。
A. 依原廠 2022 年英文型錄:QL 款為 1DMax+Hotbars,只讀 1D 與堆疊條碼;S 款為 1DMax+2DCode,可讀 1D 與 2D,取像與解碼為每秒 2 次;Q 款為 1DMax+2DMax(DM262 Q 另含 Hotbars),每秒 45 次;X 款為 1DMax、2DMax+PowerGrid。依原廠 2017 年繁中型錄,S 款適合低速移動工件上標記品質良好的 1D/2D 碼,Q 款適合快速移動工件上的 1D/2D 碼,X 款適合難讀的 1D/2D 碼與 DPM。
A. 可以,但要選對款式。原廠型錄說明本系列適用 1D 條碼、印刷 2D 碼與直接零件標記(DPM);依 2017 年繁中型錄的應用對照,DPM 對應 Q 款與 X 款,S 款與 QL 款未列 DPM。圓形、亮面或高反光表面的碼常需要調整光源,建議先提供條碼樣品給 VSK 工程師做需求評估。
A. 原廠英文型錄列出兩種鏡頭:6.2 mm(三段式定焦或液態鏡頭,50–250 mm)與 16 mm(手動對焦或液態鏡頭,80 mm–1 m)。依 2017 年繁中型錄,DM152/DM262 搭 6.2 mm 鏡頭時,工作距離 65 mm 的視野為 56 × 42 mm、105 mm 為 87 × 65 mm;搭 16 mm 鏡頭時,150 mm 為 41 × 30 mm、500 mm 為 146 × 110 mm、1000 mm 為 296 × 222 mm。實際可讀的條碼大小依條碼尺寸與距離而定。
A. Cognex 原廠官網建議 DataMan 260 升級為 DataMan 290,新專案或換機可優先評估。DataMan 290 為 1440 × 1080,搭載嵌入式 AI 增強解碼與 PowerGrid,支援 EtherNet/IP、PROFINET、Modbus TCP,防護等級 IP67;原廠型錄的供電規格為 24 V DC ±10%,未列 PoE,原本以 PoE 供電的 DM262 換機時要一併規劃電源。線材、設定與光源的差異,可看本頁的換機影片或與 VSK 工程師討論。
A. 防護等級 IP65;工作溫度 0–40 °C,儲存溫度 -10–60 °C,濕度 <95% 無結露;材質為鋁,通過 RoHS 認證。
A. 原廠提供直式與直角兩種配置,直式為直線(in-line)配置、直角為 90 度配置;原廠說明這兩種配置可裝進狹窄空間,省去設備重新設計或用反射鏡繞光路。主要看安裝空間:DM152 直式 42.5 × 22 × 55(63)mm、直角 42.5 × 28(36)× 49.6 mm;DM262 直式 42.5 × 22 × 76.1 mm、直角 42.5 × 48.5 × 49.6 mm。
