DataMatrix 是什麼？
DataMatrix（Data Matrix Code）是一種 2D 矩陣式條碼，由黑白方格組成正方形或長方形圖案。起源於 1980 年代末，最早由 International Data Matrix Inc. 開發，後被 RVSI / Acuity CiMatrix 收購（後續又經 Siemens → Microscan → Omron 轉手），現為 ISO/IEC 16022 國際標準。
工業界最廣泛採用的 2D 條碼格式 — 比 QR Code 體積小、容錯率高，最適合「小尺寸 + 高耐用度」場景。
DataMatrix 三大優勢（vs QR Code）
| 維度 | DataMatrix | QR Code |
|---|---|---|
| 體積 | 更小（同樣資料量 DataMatrix 可小 30-50%） | 較大 |
| 容錯率 | Reed-Solomon 即使 30% 受損仍可讀 | 同樣 Reed-Solomon 但對齊圖騰較多 |
| 最小資料量 | 1 個字元起 | 至少需數十 bytes |
| 工業適用 | ✅ DPM 標準 | 較少用於工業 DPM |
| 消費應用 | 較少 | ✅ 主流（手機相機掃 QR） |
為什麼工業選 DataMatrix？ 零件越小越值錢，1×1 mm 的 DataMatrix 就能存完整序號 — 印在 IC 載板、醫療器材、汽車鎖緊件上完全不佔空間。

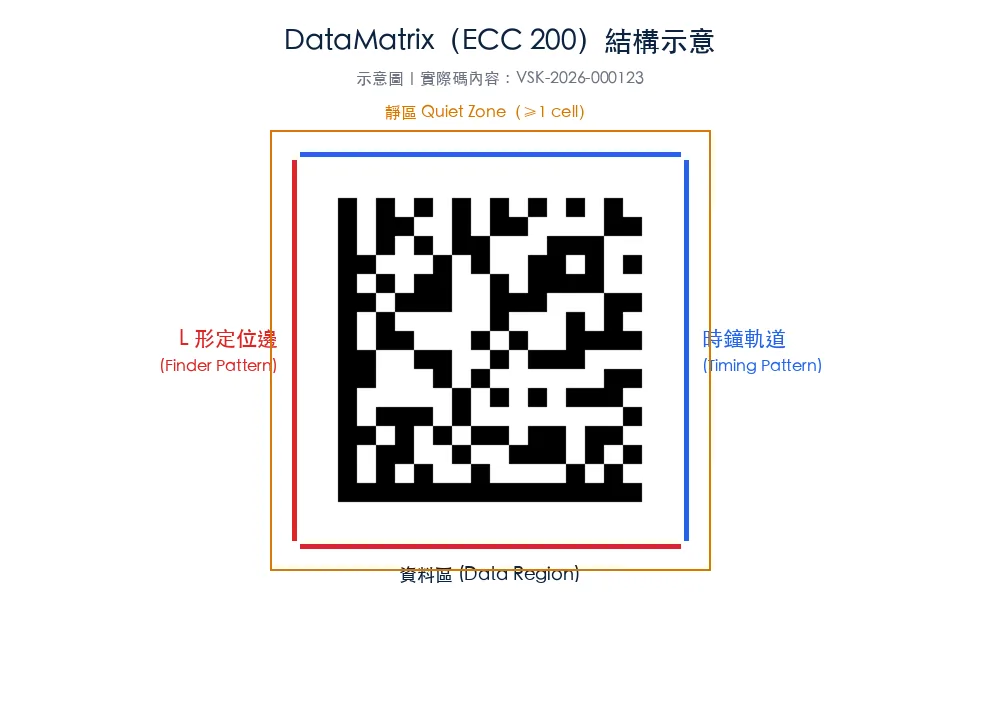

DataMatrix 結構解析
DataMatrix 由 4 個關鍵部分組成：
- L 形定位邊（Finder Pattern）— 兩條實心黑邊，告訴讀碼器「這是條碼」+ 方向
- 時鐘軌道（Timing Pattern）— 另兩邊的黑白交替點，告訴讀碼器「條碼有幾格」
- 資料區（Data Region）— 中間的黑白方格陣列，編碼實際資料
- 靜區（Quiet Zone）— 條碼四周的留白，至少 1 個 cell 寬
Cell 尺寸（X-dimension）是讀取難易度的關鍵 — 越小越難讀，DPM 雷射蝕刻常見 3-10 mil（0.076-0.254 mm）。
DataMatrix vs GS1 DataMatrix vs QR
| 項目 | DataMatrix | GS1 DataMatrix | QR Code |
|---|---|---|---|
| 標準 | ISO/IEC 16022 | ISO/IEC 16022 + GS1 應用識別碼 | ISO/IEC 18004 |
| 編碼規範 | 自由 | GS1 系統（FNC1 開頭 + AI 標識碼） | 自由 |
| 應用 | 通用 DPM / 工業追溯 | 醫療 UDI / GS1 條碼 / 全球供應鏈 | 消費級（行銷、付款） |
| 讀取設備 | Cognex DataMan / In-Sight | 同左 + 解析 GS1 AI 碼 | 一般 QR 讀碼器 |
DataMatrix 在 5 大產業的應用
1. 醫療器材（UDI 標準）
- FDA UDI / EU MDR / TFDA UDI 強制要求
- 用 GS1 DataMatrix 編碼 GTIN + Serial + Lot + Exp
- 條碼品質須符合 ISO 15415 ≥ C 級（植入物需 ≥ B 級）
2. 汽車（IATF 16949 追溯）
- EV 電池模組、變速箱零件、安全件
- DPM 雷射蝕刻最常見，符合 AIM DPM 規範
3. 半導體 / 電子（晶圓追溯）
- Si / SiC / GaN 晶圓表面雷射蝕刻
- IC 載板 BGA / QFN 細小條碼
- 符合 SEMI T7 規範
4. 製藥（GS1 序列化）
- 藥品包裝 GS1 DataMatrix（FDA DSCSA / EU FMD）
- 含 GTIN + 批號 + 效期 + 序號
5. 物流 / 零售
- 棧板 / 紙箱條碼
- 全球唯一識別碼

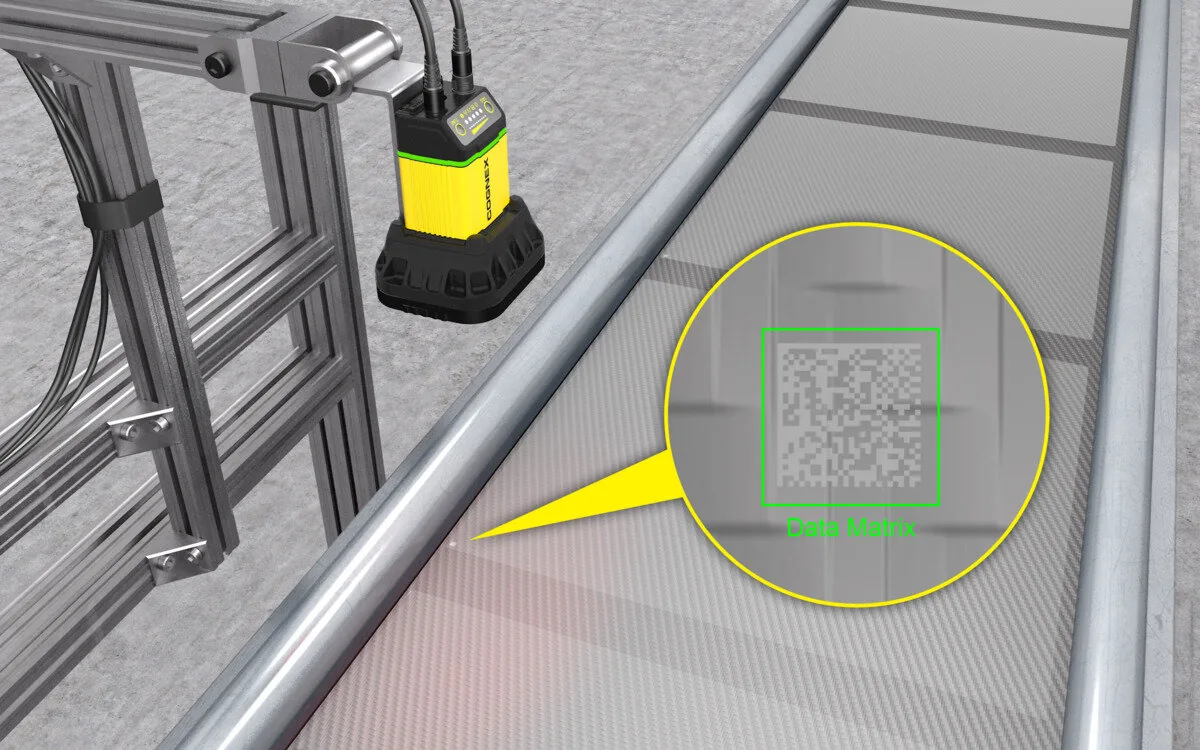

DataMatrix 讀取技術 — Cognex 演算法
Cognex 在 DataMan / In-Sight 系列採用的核心演算法（具體機型支援以 Cognex datasheet 為準）：
- 2DMax — 2D / DPM 解碼引擎，針對破損、模糊、低對比優化
- PatMax — 圖形定位（找到 DataMatrix 位置）
- PowerGrid — 對定位邊缺失或受損的 DataMatrix 提供補強解碼

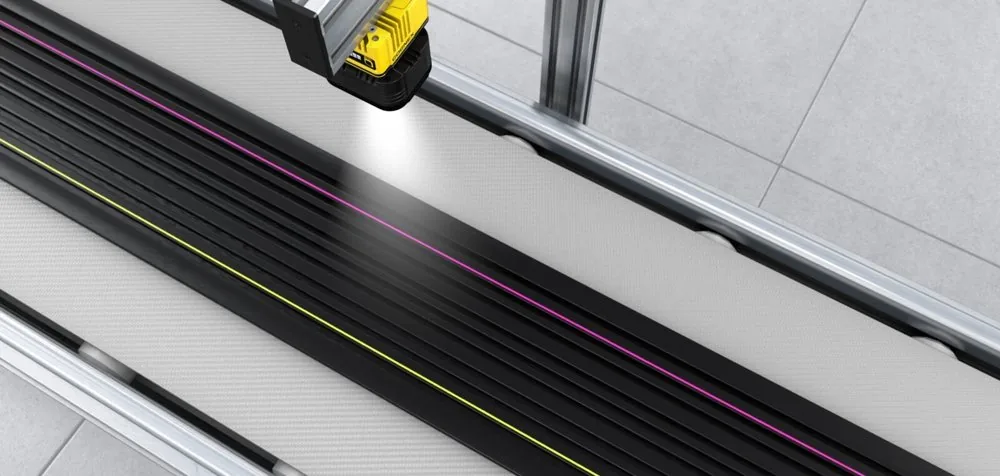

實際機型支援的演算法版本與選配，請參考各機型 datasheet（DM280 / DM380 / DM470 / DM580 / In-Sight 3800 等）。
工程師常見問題
Q1：DataMatrix 跟 QR Code 我該用哪個？
A：工業 DPM 用 DataMatrix（體積小、容錯高、業界標準）；消費應用用 QR（手機相機支援度高、行銷可塑性強）。如果是醫療 UDI、汽車追溯、晶圓追溯，業界事實標準就是 DataMatrix。
Q2：DataMatrix 最小可以做到多小？
A：理論上 1×1 mm 即可承載完整序號，但實務受限於：(1) 打標技術（雷射 vs 噴墨 vs 針點）、(2) 讀取距離 + 鏡頭焦距、(3) ISO 15415 等級門檻。常見最小：雷射蝕刻 3 mil × 3 mil（0.076 mm cell）；噴墨打標 6 mil × 6 mil。
Q3：DataMatrix 一定要 ISO 15415 驗證嗎？
A：法規場景必驗（FDA UDI / IATF 16949 / GS1 DSCSA），一般工業追溯則建議驗。沒驗的話客戶端讀不到、產線被罰、產品被退會更貴。詳見 ISO 15415。
Q4：DataMatrix 讀不到怎麼辦？
A：常見原因依優先序：(1) 條碼品質（ISO 15415 低於 C）→ 用驗證器找失分項；(2) 光源不對 → DPM 需多角度光；(3) 鏡頭焦距 / 工作距離不對；(4) 演算法版本舊。VSK 提供樣品實測，找出真正瓶頸。
想用 DataMatrix 解決工業追溯？
VSK 提供 DataMatrix 完整方案：
- 打標方式建議（雷射 / 噴墨 / 針點，依基材選最佳）

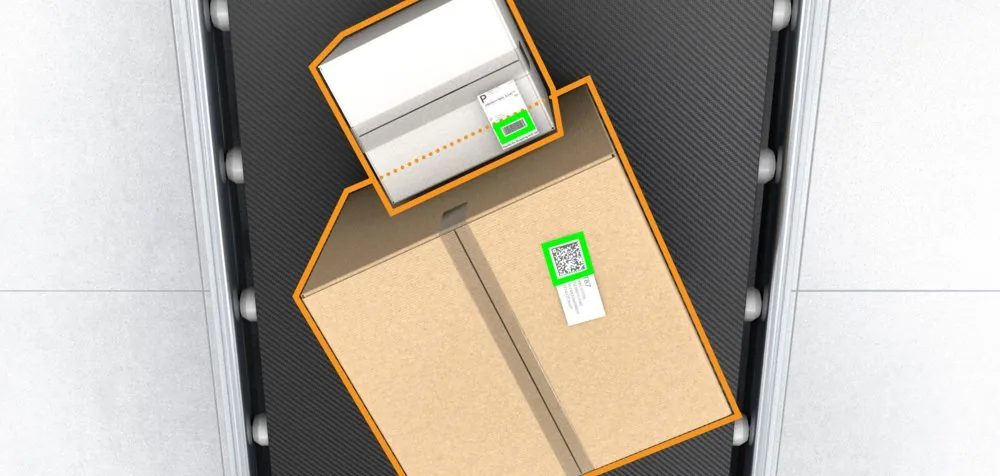

- 讀取機型選型（DataMan 280 / 380 / 470 / 8700 依場景對應）

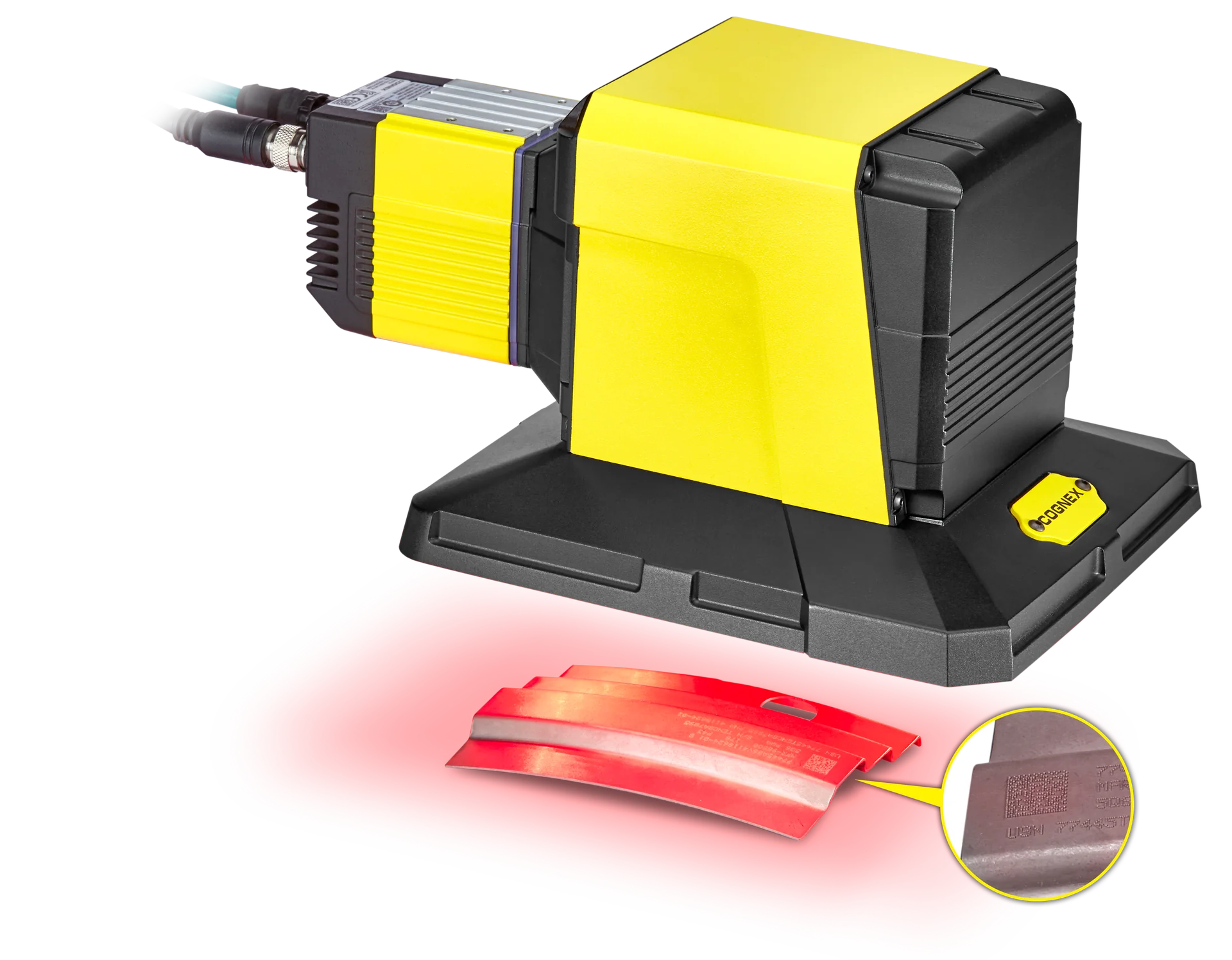

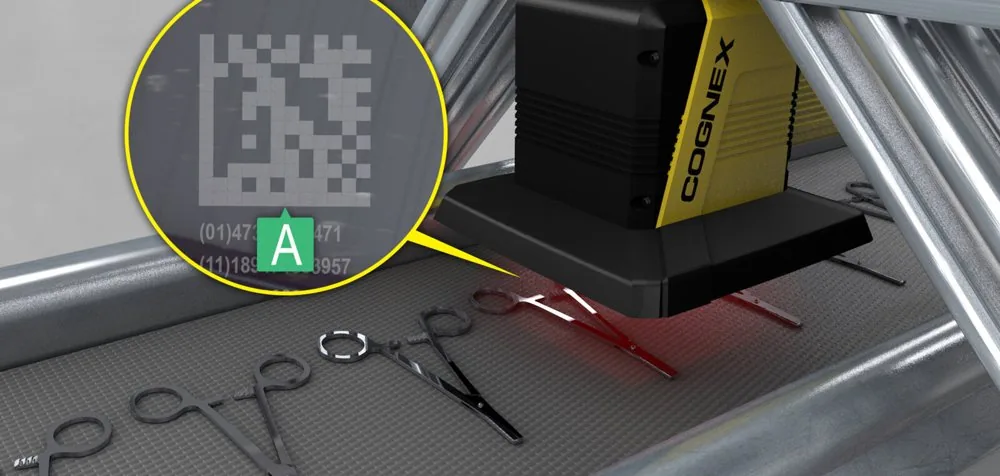

- ISO 15415 驗證（475V / 8072V 線上即時 + 離線驗證機型推薦）
