螢幕相機一體化 不靠 PC
光源、HDMI 攝像頭、顯微物鏡與處理電路整合於本體，直連螢幕即可作業，無須額外 PC、無延遲、操作員不需 IT 背景。
1
HDMI 2 MP 攝像頭
HDMI 2.0 MP 攝像頭，1920×1080 60 fps 即時影像不延遲。
2
連續變焦物鏡
連續變焦物鏡，免換鏡頭適應不同工件放大倍率需求。
3
可調 LED 光源
內建 LED 同軸光，亮度可調符合半導體 / PCB 目檢需求。
4
機身一鍵控制
測量 / 拍照 / 交叉線 / 反光抑制 機身按鍵一鍵呼叫。
5
SD 卡儲存
拍照錄影直接寫 SD 卡，無需 PC 轉檔，產線抽檢方便。
點擊圖上 i 標記查看每個功能說明
AUXILIARY
機器視覺顯微鏡輔助方案整合方案 — 高放大瑕疵檢測｜微小元件 / 線寬量測

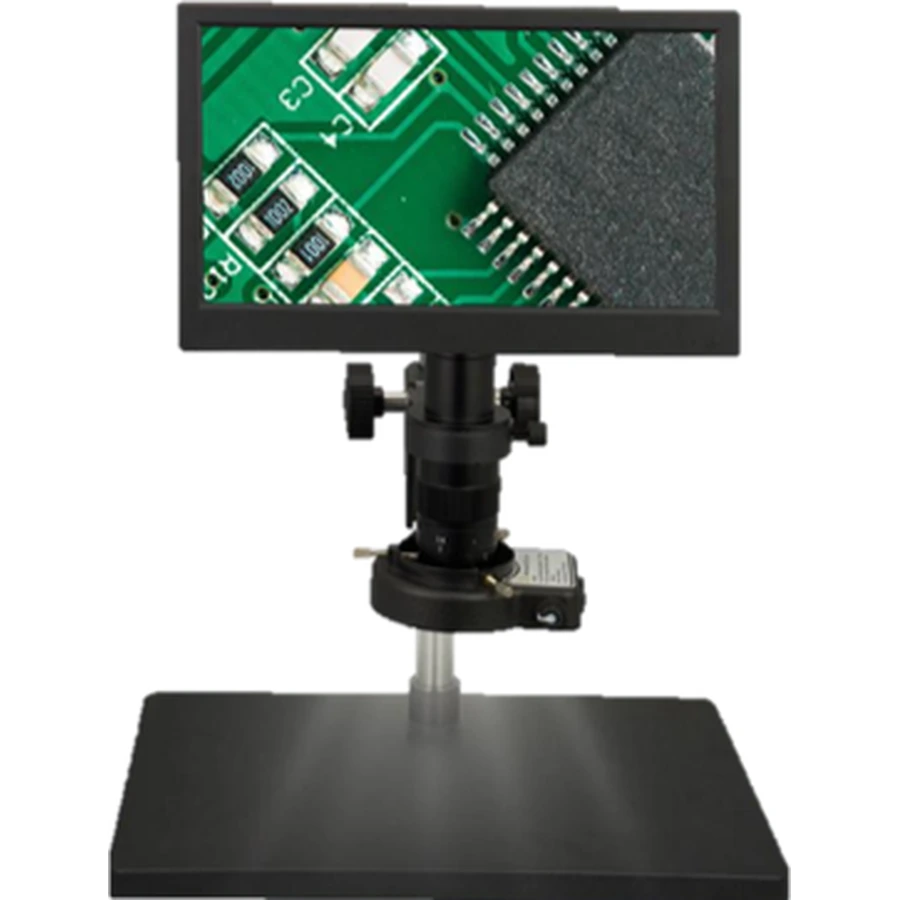

VSK-2400ZP2X 輔助視覺顯微鏡，光源、相機、顯微物鏡整合於一體；HDMI 2.0MP 1920×1080 60fps 即時影像、內建測量 / 拍照 / SD 儲存，是半導體、PCB、OLED 目檢人員的螢幕化升級方案。
- ✓ 型號： VSK-2400ZP2X（VSK 代理、台灣設計）
- ✓ 型式： 一體式（螢幕相機 + 光源 + 顯微物鏡整合）
- ✓ 感光元件： 2.0 MP HDMI 攝像頭
- ✓ 輸出解析度： 1920 × 1080 @ 60fps，HDMI 直連螢幕
- ＋ 5 項規格，看完整規格表 ↓
VSK-2400ZP2X 一體式輔助視覺顯微鏡 — HDMI 2.0MP 1920×1080 60fps，光源 / 相機 / 顯微物鏡整合一體，PCB / OLED / 半導體目檢輔助方案。
SECTION / KEY FEATURES
顯微鏡方案核心規格 — 視覺檢測 + 顯微影像整合
一體式輔助視覺顯微鏡 VSK-2400ZP2X 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
1920×1080 60fps 流暢即時影像
2.0 MP 高解晰度、HDMI 全高清輸出、60fps 不卡頓，多人可同步觀看討論，效率遠勝傳統光學顯微鏡單人目鏡。
內建測量 / 拍照 / 交叉線
機身按鍵直接呼叫測量、十字線、白平衡、反光抑制、曝光調整、影像比對等功能，無需外掛軟體即可完成目檢與紀錄。
SD 卡一鍵儲存影像
拍照與錄影直接寫入 SD 卡，無需透過電腦轉檔，方便建立檢驗影像庫並串接 SOP / 客訴追溯流程。
連續變焦 + LED 亮度可調
連續變焦物鏡搭配內建可調 LED 同軸光，快速適應不同尺寸與不同反光特性的工件，免換鏡頭即可切換放大倍率。
通用人工目檢輔助方案
覆蓋半導體晶圓晶棒、PCB / PCBA / FPC、OLED / TFT / LCM / LCD 顯示模組、光通信光導纖維、金屬塑膠零件五大目檢場景。
SECTION / SPECIFICATIONS
顯微鏡方案完整規格表
| 型號 | VSK-2400ZP2X（VSK 代理、台灣設計） |
| 型式 | 一體式（螢幕相機 + 光源 + 顯微物鏡整合） |
| 感光元件 | 2.0 MP HDMI 攝像頭 |
| 輸出解析度 | 1920 × 1080 @ 60fps，HDMI 直連螢幕 |
| 內建功能 | 拍照 / 測量 / 十字交叉線 / 白平衡 / 反光抑制 / 曝光調整 / 影像比對 |
| 影像擷取 | 一鍵截圖儲存至 SD 卡（無需 PC） |
| 光源 | 內建可調 LED 同軸光 |
| 變焦 | 連續變焦物鏡（免換鏡頭切換倍率） |
| 操作介面 | 機身按鍵 + 滑鼠控制（即插即用） |
SECTION / APPLICATIONS
顯微鏡方案適合哪些產業？高放大瑕疵 / 微小元件 AOI
一體式輔助視覺顯微鏡 VSK-2400ZP2X 可應用於以下人工目檢場景，依工件特徵與檢驗要求配置。
半導體 / IC 載板
半導體 / IC 載板
晶圓表面、晶棒切片、IC 載板 SMT 焊點與打線異常目檢輔助;螢幕化目檢同步研判可疑點
PCB / PCBA / FPC
PCB / PCBA / FPC
焊點冷焊、空焊、錫橋、線路斷裂、零件偏移維修與抽檢;機身測量工具量化判讀符合 IPC-A-610
OLED / TFT / LCM / LCD
OLED / TFT / LCM / LCD
顯示模組亮點、暗點、色不均、玻璃邊緣毛邊與膠合異物複判;調整曝光與反光抑制，檢視高對比區域
光通信 / 光導纖維
光通信 / 光導纖維
光纖端面拋光、連接器陶瓷套管、光學鏡片刮痕與異物複判;連續變焦免換鏡頭低 / 高倍切換
金屬 / 塑膠精密零件
金屬 / 塑膠精密零件
CNC 加工件、沖壓件、塑膠射出件毛邊、刮痕、縮水、披鋒目檢;LED 同軸光適應鏡面金屬與半透明塑膠
以下列出 5 個產業應用情境，看完整案例庫 →
SECTION / FAQ
常見問題（威視康 顯微鏡方案工程師 Q&A）
Q：VSK-2400ZP2X 跟 VSK-2600AF 怎麼選？
VSK-2400ZP2X 是「螢幕一體化 + 連續變焦 + 即時影像」通用目檢輔助方案，預算友善、上手最快；VSK-2600AF 是自動對焦旗艦，加上自動對焦演算法可大幅縮短每件對焦時間，適合高頻次、高速度的線上抽檢與大量複判工站。預算與檢驗效率需求決定。
Q：為什麼不用一般 USB 顯微鏡或手機顯微鏡？
選型重點是顯示方式、操作介面與影像保存。VSK-2400ZP2X 採 HDMI 高解析影像處理，支援 1920×1080、60 幀／秒，提供螢幕相機一體化、內建十字線與 SD 卡影像擷取，適合螢幕化人工目檢。USB／手機顯微鏡的延遲、測量功能與電腦需求，應依個別型號及配置比較。
Q：需要搭配電腦或軟體嗎？
不需要。VSK-2400ZP2X 直接 HDMI 連螢幕即可作業，對位量測、拍照、交叉線、白平衡、反光抑制 都在機身按鍵或滑鼠介面完成，影像存到 SD 卡。若需與上位系統介接再加 PC 工作站即可，但日常人工目檢不需要 PC。
Q：可以替換物鏡放大不同倍率嗎？
VSK-2400ZP2X 採連續變焦物鏡設計，免換鏡頭即可在工作距離內連續切換倍率，符合多數半導體、PCB、OLED 目檢場景。若需要更高倍率或精密量測，須依最小特徵、工作距離與容差另選光學及量測設備；電子顯微檢測屬不同成像方法。
Q：VSK-2400ZP2X 是什麼？
由 VSK 威視康在台灣代理供應，售後由 VSK 工程團隊直接服務。
Q：VSK-2400ZP2X 影像延遲多少？適合即時目檢嗎？
VSK-2400ZP2X 支援 HDMI 高解析影像處理與 1920×1080、60 幀／秒，適合螢幕化人工目檢。60fps 是影像更新率，不是端到端延遲的毫秒保證；實際操作的影像跟隨表現需連同顯示器與使用配置確認。
Q：VSK-2400ZP2X 內建測量功能怎麼用？
VSK-2400ZP2X 可透過按鍵與滑鼠操作十字線對位、量測及影像擷取，日常目檢不需外接 PC。尺寸量測須先在使用倍率下校正比例，並以標準件確認誤差及重複性。影像可存入 SD 卡，作為 IQC／QA 報告與 ISO 9001 品質紀錄的附件。
Q：VSK-2400ZP2X 適合什麼產業？
VSK-2400ZP2X 適合半導體 wafer 抽檢、IC 載板目檢、PCB 線路 / 銲點檢驗、OLED 面板 cell 檢視、精密機械零件外觀、醫療器材表面、珠寶鑑識等需要「螢幕化目檢 + 即時測量 + 工業可靠度」的場景，是 IQC / QA / 品保工作站的主力裝備。
Q：VSK-2400ZP2X 保固與支援？
VSK-2400ZP2X 由 VSK 威視康在台灣代理供應。VSK 設備保固 1 年（自出貨日起算），並協助客戶完成原廠送修流程；故障可送 VSK 工程師協助送修檢測，由 VSK 工程團隊在地技術支援。
