30°／45°／90° 多角度照明
660 nm 紅色 LED 搭配三種照明角度，用於紋理、曲面及反光表面的 DPM 成像。量測時應固定適用角度與設定，才能合理比較不同工件或批次的結果。
1
120 萬畫素感測器
1.2 MP 影像感測器，搭配定位、解碼與品質評等功能。選型時需同時核對最小模組和完整條碼尺寸。
2
30°／45°／90° 照明
660 nm 紅色 LED 提供多角度照明，用於有紋理、曲面或反光表面的 DPM 成像；角度需配合量測方法與表面條件。
3
雷射焦點指示器
成像頭內建雷射焦點指示器，協助操作人員確認對焦位置；凹槽或特殊形狀工件仍需確認接近空間。
4
品質評等與報告
DataMan Setup Tool 計算整體評等並顯示品質參數，自動產生報告，協助檢查標記品質及製程問題。
5
USB／Ethernet 連接
USB：6 V、1.0 A；Ethernet：PoE Class 2。配合 Windows 上的 DataMan Setup Tool 操作，手持式設計不等於無線通訊。
點擊圖上 i 標記查看每個功能說明
BARCODE VERIFIER

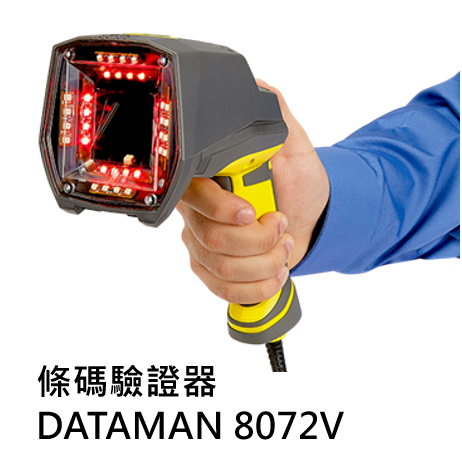

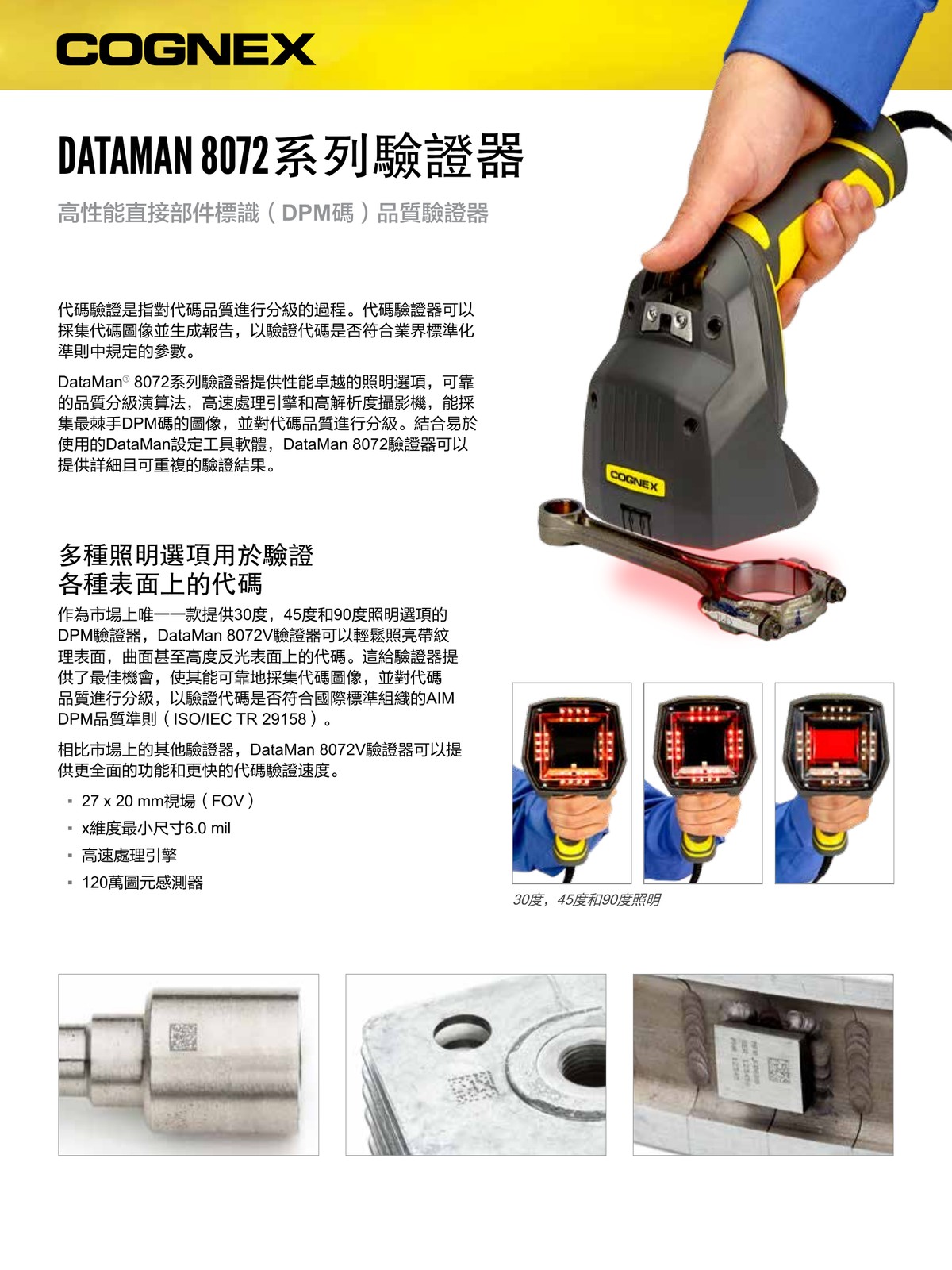

Cognex DataMan 8072V手持式 DPM 條碼驗證器｜標準型與 HD｜ISO 品質評等
Cognex DataMan 8072V 用於 Data Matrix 與 QR Code 品質驗證。手持式成像頭搭配 30°、45°、90° 照明，量測直接零件標記的品質並產生報告；標準型與 HD 依完整條碼尺寸及最小模組選擇。威視康提供選型與銷售服務。
- ✓ 型式： 手持式 DPM 條碼驗證器；USB／Ethernet 有線連接
- ✓ 機型： 8072V：27 × 20 mm／6.0 mil；8072V HD：17 × 13 mm／3.5 mil
- ✓ 符號類別： Data Matrix、QR Code
- ✓ 影像感測器： 1.2 MP；660 nm 紅色 LED
- 更多光學、電氣與配件資訊，看完整規格表 ↓
手持式 DPM 品質驗證：Data Matrix／QR Code、標準型／HD 光學選擇、多角度照明與詳細品質報告。
SECTION / KEY FEATURES
DataMan 8072V 核心功能與配置
依成像、量測、操作與整合需求，確認 DataMan 8072V 的適用配置。
ISO 品質評等與報告
依 ISO/IEC 15415 或 ISO/IEC TR 29158（AIM DPM）評估二維碼品質。DataMan Setup Tool 顯示整體評等及個別參數，自動產生詳細報告，協助追查列印或標記製程問題。
標準型與 HD 光學選擇
標準型視野 27 × 20 mm、最小模組 6.0 mil；HD 視野 17 × 13 mm、最小模組 3.5 mil。選型須同時核對完整條碼、靜區、最小模組及定位餘量，不只看整個碼的寬度。
1.2 MP 成像與品質診斷
1.2 MP 感測器搭配高速定位與解碼能力。評等結果不只有總分，也提供符號對比度、調變、圖案損壞及可解碼性等資訊，供操作與品保人員判讀。

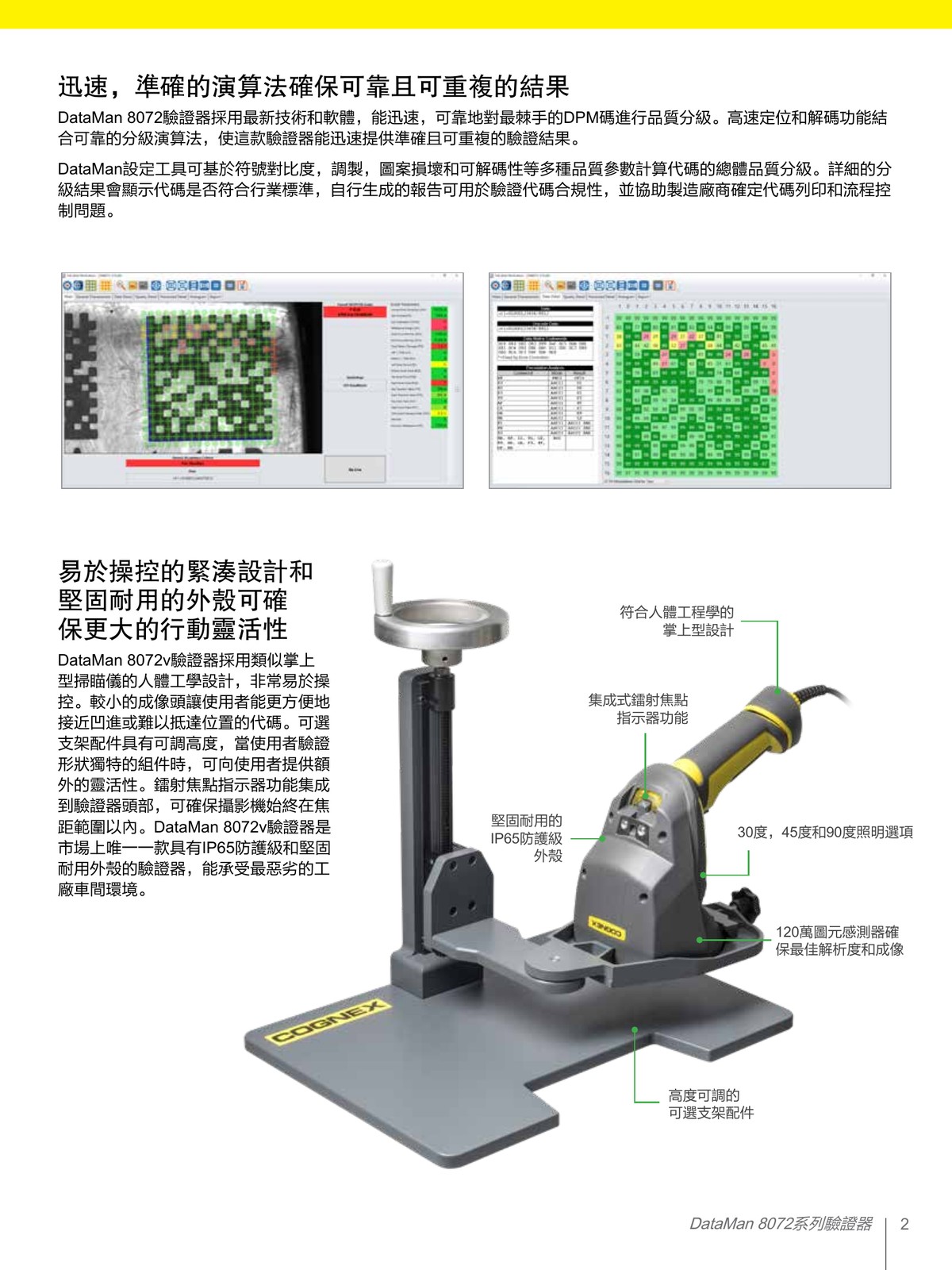

手持設計與可調支架
小型成像頭便於接近凹槽或不易抵達的條碼，內建雷射焦點指示器；可選購高度可調支架建立固定操作位置。需一併確認工件外形、走線與操作空間。
IP65 外殼與有線通訊
IP65 防護、CE 認證；重量 572 g（不含電纜），尺寸 106 × 189 × 189 mm。支援 USB 與 Ethernet，採購時確認線材、電源及 Windows 操作電腦。
DataMan 8072V 產品介紹與功能演示影片
SECTION / SPECIFICATIONS

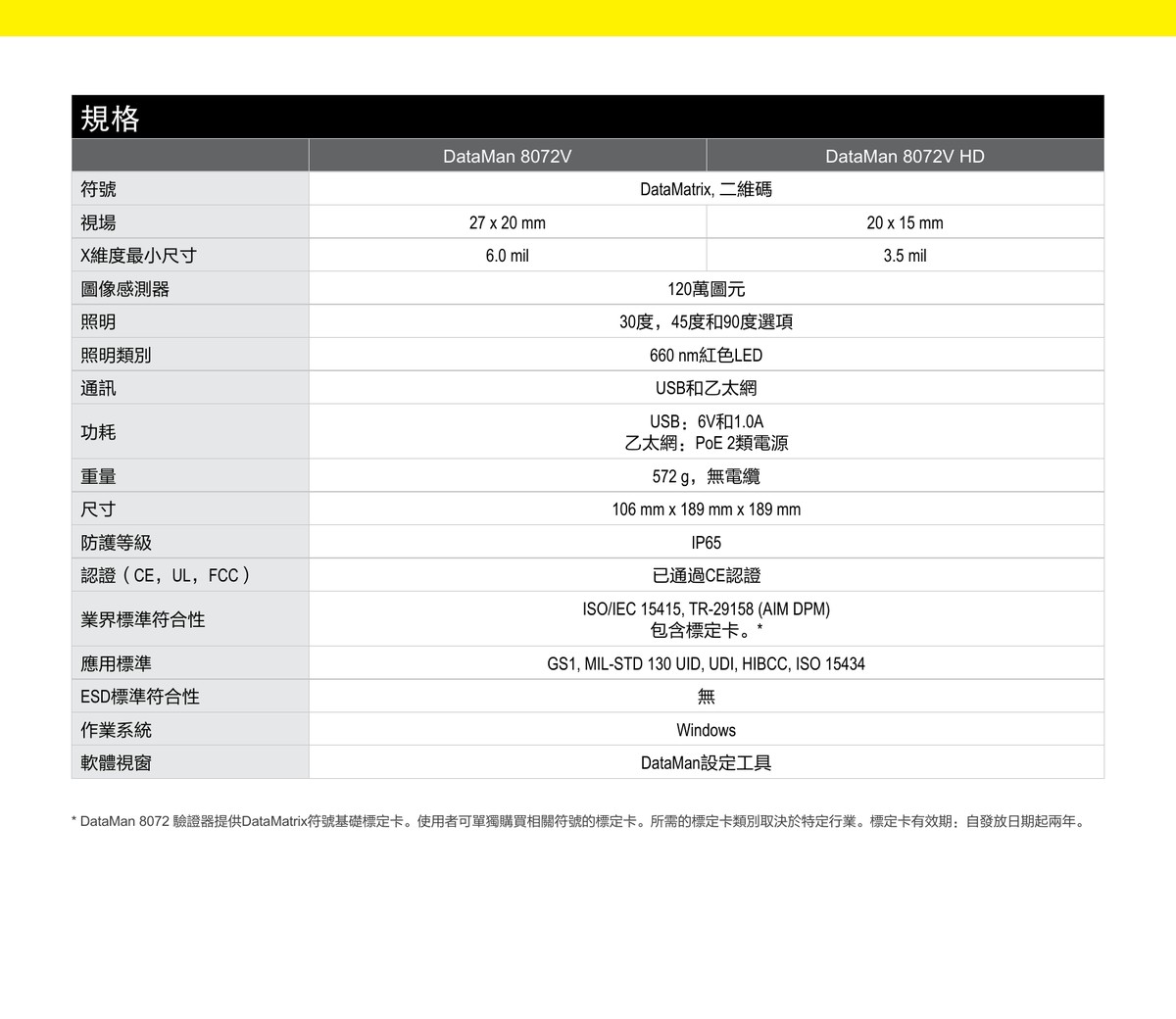

Cognex DataMan 8072V 完整規格表
| 型式 | 手持式 DPM 條碼驗證器 |
| 機型 | 8072V：27 × 20 mm 視野／6.0 mil 最小模組；8072V HD：17 × 13 mm／3.5 mil |
| 符號類別 | Data Matrix / QR Code (二維碼) |
| 影像感測器 | 120 萬畫素 |
| 照明 | 30° / 45° / 90° 三選項 · 660 nm 紅光 LED |
| 驗證標準 | ISO/IEC 15415 · ISO/IEC TR 29158 (AIM DPM) · 含標定卡 |
| 應用標準 | GS1 · MIL-STD 130 UID · UDI · HIBCC · ISO 15434 |
| 電源 | USB 6 V / 1.0 A 或 乙太網 PoE Class 2 |
| 通訊 | USB、Ethernet（有線） |
| 機構 | 106 × 189 × 189 mm · 572 g (無電纜) · IP65 |
| 配件 | 隨附 Data Matrix 基礎校正卡；符合性符號校正卡可另購。卡片效期自發放日起兩年；可選購高度可調支架。 |
| 認證 | CE |
| 軟體 | DataMan 設定工具 (Windows) |
| 最小模組與單位 | 標準型：6.0 mil（0.1524 mm）；HD：3.5 mil（0.0889 mm）。1 mil = 0.0254 mm，最小模組與完整條碼尺寸需分別核對。 |
| ESD 標準符合性 | 原廠型錄列示：無。 |
| 品質報告 | DataMan Setup Tool 計算整體評等與個別品質參數，自動產生詳細結果報告。 |
| 校正作業 | 校正卡效期與設備校正頻率是不同事項；依量測條件、軟體程序及內部品質要求管理。 |
| 文件來源 | Cognex DataMan 8072 Series Verifier Datasheet，DSDM8070V-02-2025-EN，p.1–3。產品品牌：Cognex 康耐視；內容整理與選型服務：威視康有限公司。 |
SECTION / APPLICATIONS
DataMan 8072V 應用與選型條件
依條碼標記、工件表面、完整尺寸與作業方式確認配置；品質驗證結果需對應客戶指定的標準、版本及量測條件。
汽車零件 DPM 抽驗
汽車零件 DPM 抽驗
針對零件雷射標記等 DPM 需求，先核對金屬反光、表面紋理及條碼朝向，再選擇照明與驗證設定。保存量測條件及報告，供打標製程與批次品質追蹤。
醫材零件標記品質
醫材零件標記品質
確認 Data Matrix／QR Code 的最小模組、完整尺寸與工件可接近空間。UDI 等應用要求需和品質等級、資料內容及作業紀錄分開核對；由 VSK 協助配置評估。
電子零件細小模組
電子零件細小模組
HD 視野 17 × 13 mm、最小模組 3.5 mil。適用性同時取決於完整條碼與靜區能否放入視野，以及工件表面、對焦和定位餘量；不是只要碼小就選 HD。
SECTION / FAQ
常見問題（康耐視 DM8072V 工程師 Q&A）
A. 標準型視野 27 × 20 mm、最小 X-dimension 6.0 mil；HD 視野 17 × 13 mm、最小 X-dimension 3.5 mil。先核對最小模組，再確認完整條碼及靜區能否置於視野內，並保留定位餘量。最小模組較小但完整條碼較大的工件，不一定適合 HD。
A. 照明角度需配合標記方式、表面紋理、曲率、反光與驗證方法。8072V 提供多角度選項，供不同 DPM 表面配置；比較不同工件或供應商報告時，應先核對量測條件是否一致。
A. DataMan Setup Tool 依符號對比度、調變、圖案損壞、可解碼性等品質參數計算整體評等，並自動產生詳細報告。除了查看總分，也可透過低分參數追查列印或標記製程問題。
A. 原廠型錄列出的符號為 Data Matrix 與 QR Code；應用標準列有 GS1、MIL-STD 130 UID、UDI、HIBCC、ISO 15434。實際驗收仍需核對客戶指定的標準版本、資料格式與品質量測條件。若需一維碼驗證，應另行評估其他機型。
A. 8072V 隨附 Data Matrix 基礎校正卡，符合性符號校正卡可另購；型錄列示卡片效期為發放日起兩年。這是卡片有效期限，不代表設備每兩年校正一次。實際校正作業依軟體程序、量測條件與內部品質要求安排。
A. 原廠型錄列出 USB 與 Ethernet 有線通訊，搭配 Windows 上的 DataMan Setup Tool。USB 電源為 6 V、1.0 A，Ethernet 採 PoE Class 2。規劃手持位置時需確認電纜與走線；手持設計不代表 Bluetooth 或 Wi-Fi。
A. 8072V 為 IP65 外殼、CE 認證；重量 572 g（不含電纜），尺寸 106 × 189 × 189 mm。可選購高度可調支架，配合固定操作位置；手持與支架方式均需確認對焦、工件空間與條碼朝向。
A. X-dimension 是條碼最小模組尺寸，影響是否符合設備最小成像條件；完整條碼的寬、高與靜區則決定能否放入視野。詢價時建議兩者一起提供，單憑整個碼的毫米尺寸不足以確認配置。
A. 報價依標準型或 HD、USB／Ethernet 連接、線材、支架及校正卡需求確認。可提供條碼圖片、尺寸、材質與驗收要求，由威視康協助選型與報價；尚未確定的資料可先留白。
FIND YOUR FIT
不確定 Cognex DataMan 8072V 手持式 DPM 條碼驗證器 是否合適？
先比較驗證器的工作方式，或直接提供現有條碼與使用條件，由 VSK 協助確認配置。
SECTION / TOOLS
選型與品質資料
依目前需要確認的問題，查看機型差異、閱讀報告參數或提出配置需求。
FREE EVALUATION
Cognex DataMan 8072V 手持式 DPM 條碼驗證器 適合您的產線？
威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務
