條碼驗證器是什麼？
圖片來源：Cognex Corporation
條碼驗證器（Barcode Verifier） 是依 ISO/IEC 國際標準（ISO/IEC 15415 / 15416、ISO/IEC TR 29158）對條碼品質做「等級評定（A-F）」並產出可審計報告的工業設備。它和一般「條碼讀取器」最大的差別在於：
- 讀取器回答：「這個條碼內容是什麼？」（資料讀取）
- 驗證器回答：「這個條碼印刷品質符合 ISO 標準幾級？」（品質判定）
客戶或適用規範要求條碼品質報告時，除了成功解碼，還要確認指定方法、允收等級與量測條件，這就是驗證器的角色。
驗證器 vs 讀取器差別
| 比較項目 | 條碼讀取器 | 條碼驗證器 |
|---|---|---|
| 主要任務 | 解碼條碼內容 | 評定條碼印刷品質 |
| 輸出 | 條碼字串 | A / B / C / D / F 等級 + 報告 |
| 光源設計 | 廠商自訂 | 依 ISO 標準規範角度與波長 |
| 校正方式 | 一般保養 | NIST/CCBA 標準卡定期校正 |
| 是否可審計 | 否 | 是（法規追溯文件） |
| 應用場景 | 產線追溯、物流分揀 | 法規送審、客戶 QA、品質追溯 |
簡單記法：讀取器 = 取得碼內資料、驗證器 = 量測條碼品質。
ISO 評等怎麼算？
條碼驗證器依國際標準對條碼做多項參數量測，依碼制與方法評等；2D 通常取參數最低分，1D 則先求每條掃描線等級，再以 10 條平均計算總評：
ISO/IEC 15415（2D 條碼，DataMatrix / QR Code）
- Decode（解碼成功）
- Symbol Contrast（對比度）
- Modulation（調變度）
- Fixed Pattern Damage（定位圖樣損傷）
- Axial Non-uniformity（軸向不均勻）
- Grid Non-uniformity（格點不均勻）
- Unused Error Correction（剩餘糾錯容量）
ISO/IEC 15416（1D 條碼，Code 128 / EAN）
- Decode
- Symbol Contrast
- Minimum Reflectance
- Edge Determination
- Modulation
- Defects
- Decodability
ISO/IEC TR 29158（AIM DPM-1-2006）
- 專為 DPM 直接零件標識設計
- 對低對比、針點壓印、雷射蝕刻調整評分標準
- 汽車 IATF、半導體、航太追溯必備
評等：A（最佳）→ F（不合格）。最低允收等級依應用標準或客戶規格設定；C 級可為指定門檻，不是各產業的通用要求。
常見條碼品質／法規追溯應用
| 產業 | 法規 | 要求 |
|---|---|---|
| 醫療器材 | FDA UDI / 歐盟 MDR | UDI 條碼通常 ≥ C 級 |
| 汽車 | IATF 16949 | 客戶（Tier 1 / OEM）指定品質等級 |
| 製藥 | GS1 DSCSA / 台灣 TFDA | GS1 DataMatrix 品質 |
| 半導體 | SEMI T7 / T9 | Wafer / IC 載板序號等級 |
| 航太 | AS9132 | DPM 字元等級 |
Cognex 條碼驗證器產品線
VSK 提供 Cognex 完整條碼驗證器選項：
| 機型 | 適用條碼類型 | 解析度 | 典型場景 |
|---|---|---|---|

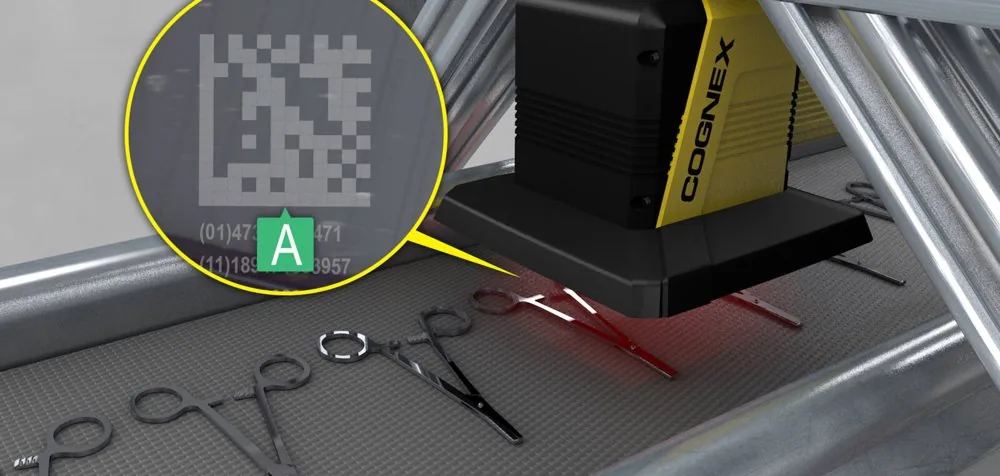

| Cognex DataMan 475V | 1D / 2D 印刷條碼（Inline 線上） | 5 MP〔以 Cognex datasheet 為準〕 | 標籤、藥盒、PCB 印刷驗證 |
| Cognex DataMan 475VS | 1D / 2D 小條碼（Offline 離線；含 Label / DPM / HD 三 sub-model） | 5 MP〔HD 為高放大率，min 1 mil x-dimension〕 | 半導體 IC、小型零件 DPM |

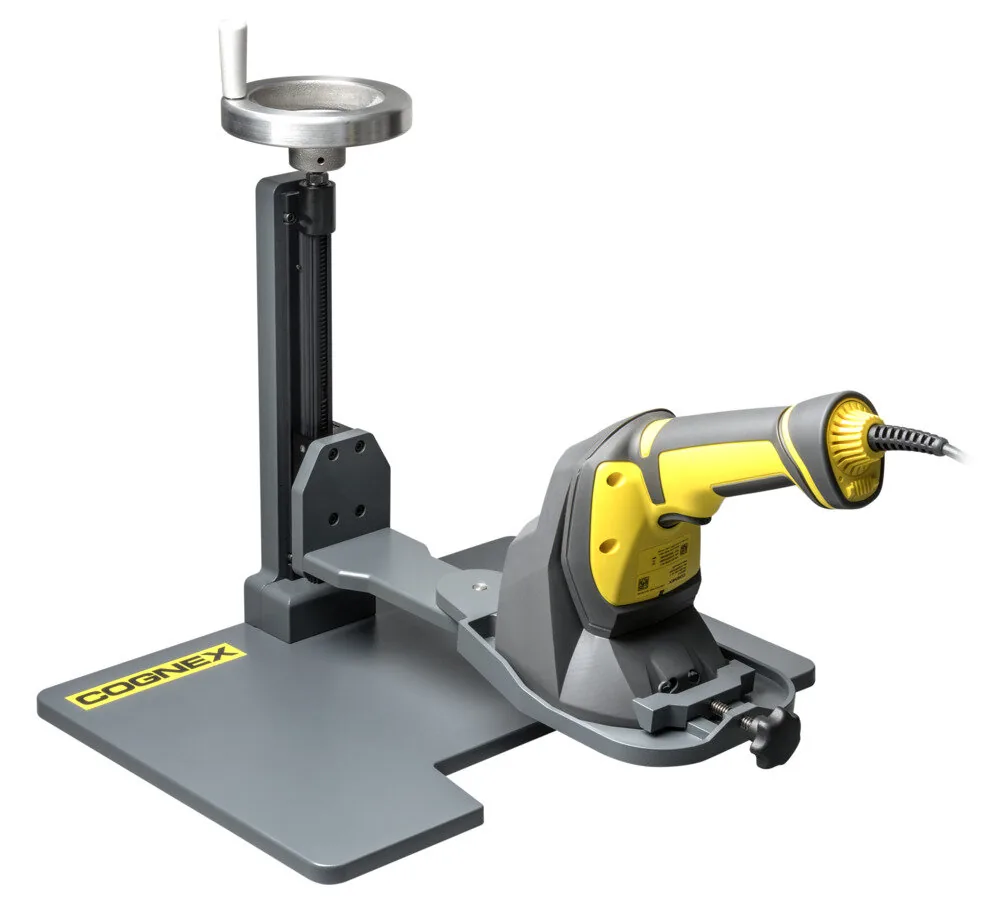

| Cognex DataMan 8072V | 手持式 — 主要為 2D / DPM 驗證（Data Matrix / QR Code，ISO 15415 / TR 29158）；同時支援 Code 128 / Code 39 / UPC-EAN / Codabar / Interleaved 2 of 5 / MSI / PDF417 等 1D 條碼讀取〔以 Cognex 8072V Reference Manual 為準〕 | 1.2 MP〔以 Cognex datasheet 為準〕 | 抽檢、實驗室、產線稽核 |
具體解析度、視野、工作距離請以 Cognex 各機型 datasheet 為準。
工程師常見問題
Q1：條碼驗證器多久要校正一次？
A：校正頻率依機型、環境與內部品質規範。DataMan 475V 原廠建議：乾淨的實驗室／QA 環境每月校正，存在汙染物的生產環境每週校正；內部規範要求時可更頻繁。使用設備支援、具有可追溯資料的校正卡，設備校正與送修／符合性查核是不同作業。
Q2：可以用一般讀取器（如 DataMan 280）做驗證嗎？
A：不能把一般讀取器的評分當成 ISO 合規驗證。讀取器可解碼，部分機型也可進行 Standards-Based Grading（SBG）品質監控；正式驗證仍要確認光學配置、校正與適用標準。報告須符合應用規範與客戶 QA 所需條件。
Q3：DPM 條碼為什麼要用 ISO/IEC TR 29158 而不是 15415？
A：DPM 是「直接在零件本體做標記」（雷射 / 針點 / 電化學），需考慮材質反射與打標型態。ISO/IEC 29158 基於 15415 調整照明與評等方法，不能預設所有 DPM 用 15415 都會判 F。TR 29158:2011 是早期技術報告，2020／2025 版為國際標準；適用方法依應用規範確認。
Q4：驗證器報告通常包含哪些內容？
A：典型報告包含時間、條碼內容、各項參數分數、總體等級、相機照片、設備序號、校正狀態 — 可作為法規追溯佐證。
Q5：驗證器和「視覺品質檢測」差別？
A：
- 驗證器 = 客觀依 ISO 標準評分（標準化、可審計）
- 視覺品質檢測 = 依檢測任務與客戶規格判斷外觀、尺寸等項目；用途與條碼 ISO 品質驗證不同
Q6：條碼驗證器需要符合什麼國際標準？
A：主要標準包括 ISO/IEC 15415（2D 條碼品質）、ISO/IEC 15416（1D 條碼品質）、ISO/IEC 29158（DPM 條碼品質，前身為 TR 29158）、ISO/IEC 15426-1（1D 驗證器規範）、ISO/IEC 15426-2（2D 驗證器規範）〔來源:ISO 官方〕。DataMan 475V 等驗證器須依 Label／DPM 配置確認所需標準與光學條件；具體標準與版本依應用規範選擇。
Q7：條碼驗證器的 A-F 等級怎麼判讀？
A：A／B／C／D／F 對應 4／3／2／1／0 的整數級別，部分版本採連續評分。2D 符號依適用方法取參數最低分；1D 先求每條掃描線的等級，再以 10 條平均計算整體等級。最低允收等級由應用標準、客戶規格與量測條件決定；稽核／採購時一併確認版本、光源與允收等級。
Q8：條碼驗證器多久需要校正一次？
A：條碼驗證器需依國際標準定期校正、Cognex DataMan 475V 等驗證器附 traceable 校正卡〔來源:Cognex DataMan 475V datasheet〕。具體校正週期依使用頻率、環境、客戶 SOP 而定、可與 VSK 工程師討論適用卡片與校正排程。
Q9：自己學條碼驗證器怎麼開始？
A：可先從本頁的標準分類與評等參數開始，再比較 VSK 站內 DataMan 475V／475VS／8072V 等產品頁、型錄與需求條件。VSK 為 Cognex PSI 認證整合商，可提供條碼驗證器選型與操作訓練建議；需要時與 VSK 工程師討論。
想導入條碼驗證器？
VSK 為 Cognex 官方授權 PSI 系統整合商，可協助您：
- 評估您的條碼類型與法規要求（UDI / IATF / GS1）
- 選擇 1D / 2D / DPM 對應驗證器機型
- 規劃光源與安裝位置（離線抽檢 vs 線上 100% 驗證）
- 留存報告
請提供您的條碼樣品（OK / NG）、適用法規、產線速度，VSK 評估後會盡快與您聯繫並提供可行性與選型建議。
延伸閱讀：條碼驗證器 vs 讀取器完整指南
條碼驗證器 vs 一般條碼讀取器 — 根本差別
| 項目 | 條碼驗證器（Verifier） | 條碼讀取器（Reader） |
|---|---|---|
| 主要目的 | 依國際標準量測條碼印刷 / 雷雕品質、輸出 A-F 等級 | 解碼條碼資料內容 |
| 標準 | ISO/IEC 15415（2D）、ISO/IEC 15416（1D）、ISO/IEC TR 29158（DPM） | 無強制標準、優先讀取成功 |
| 光源 | 依標準規範的固定 photometric conditions | 依場景優化、彈性大 |
| 校正 | 依標準定期校正、需 traceable 校正卡 | 無強制校正 |
| 輸出 | 等級報告（A-F）+ 各參數數值 | 解碼資料 |
| 典型 Cognex 機型 | DataMan 475V / 475VS / 8072V、In-Sight 7905V | DataMan 系列（280 / 380 / 470 / 580 等） |
〔來源:ISO/IEC 15415 / 15416 / 29158 標準本文與 Cognex DataMan 各機型 datasheet〕。詳細介紹見 ISO/IEC 15415、ISO/IEC 15416、ISO/IEC TR 29158。
Cognex 條碼驗證器產品線
- Cognex DataMan 475V — 線上 1D + 2D + DPM 條碼品質驗證〔來源:Cognex DataMan 475V datasheet〕
- Cognex DataMan 475VS — 線下 1D + 2D + DPM 條碼品質驗證〔來源:Cognex DataMan 475VS datasheet〕
- Cognex DataMan 8072V — 手持 1D + 2D + DPM 條碼品質驗證〔來源:Cognex DataMan 8072V datasheet〕
- Cognex In-Sight 7905V — 智慧相機型 1D + 2D 條碼品質驗證〔來源:Cognex In-Sight 7905V datasheet〕
各機型詳細規格、適用條碼類型、認證範圍、請參考 Cognex 各機型官方 datasheet。
條碼驗證器強制 / 推薦使用產業
- 醫療器材 — 美國 FDA UDI、歐盟 EU MDR、台灣 TFDA UDI 的識別要求與發碼機構規格須分開確認；選用 GS1 DataMatrix 時，再核對適用的 ISO/IEC 15415 品質要求
- 製藥 — FDA DSCSA、EU FMD 等序列化追溯場景可採 GS1 DataMatrix 等碼制，須按所在地法規與應用規範確認品質要求
- 汽車 — IATF 16949 客戶 SOP 多要求條碼品質驗證
- 航太 — SAE AS9132 DPM 識別品質要求
- 美國國防 — MIL-STD-130 DPM 識別品質要求
〔來源:各產業法規與標準〕。具體要求依法規 / 客戶 SOP 而異、請參考各法規本文。
相關產業應用：了解 條碼驗證器在醫療器材 UDI 合規檢測的應用，包含 Cognex 機型選型與案例對應。
