機器視覺系統

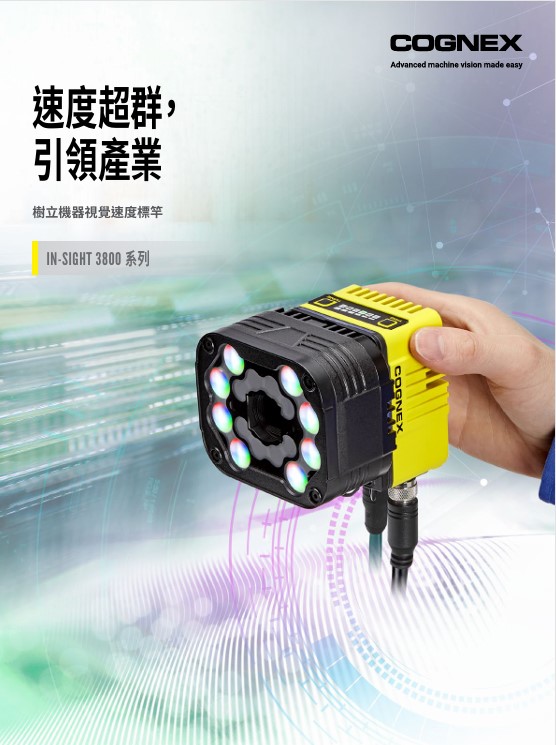

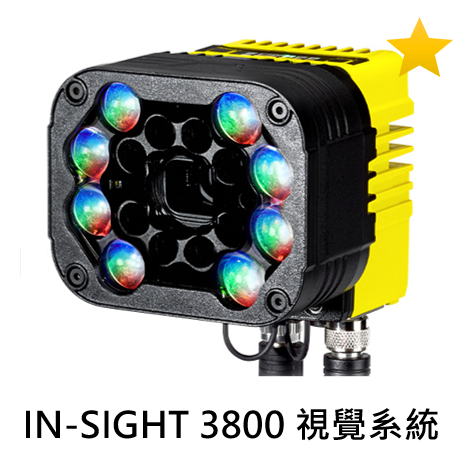

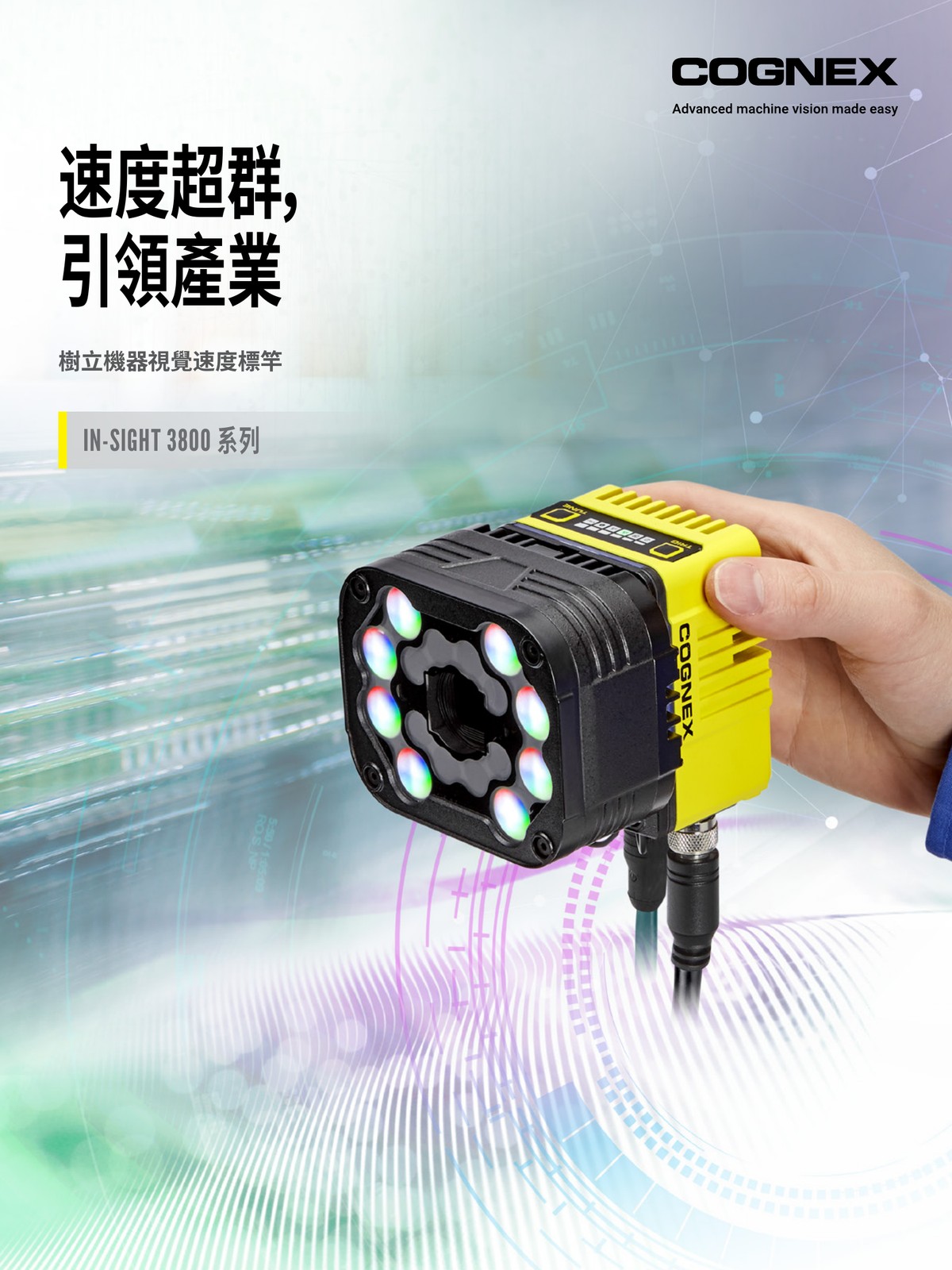

Cognex In-Sight 3800 系列
● 在更短的時間內執行更多檢測 –
透過高速處理和快速設定將處理量最大化
● 改善結果的準確性 –
產生高對比、高解析度影像，偵測最細微瑕疵
● 型錄下載：

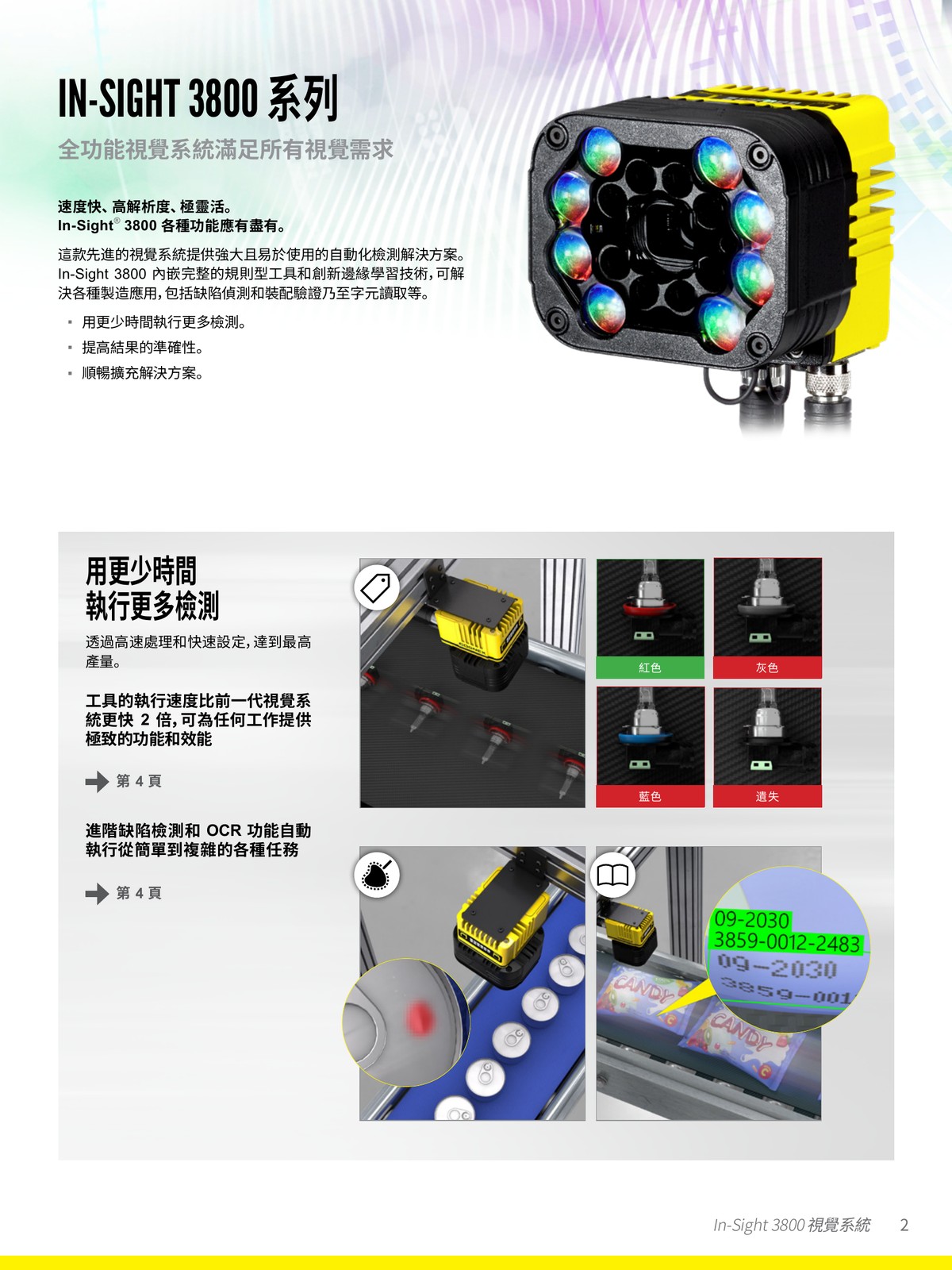

全功能視覺系統，解決您所有的視覺需求
速度快、高解析度、極靈活。In-Sight 3800 各種功能應有盡有。
這款先進的視覺系統提供強大且易於使用的自動化檢測解決方案。In-Sight 3800 內嵌完整的規則型工具和創新邊緣學習技術，可解決各式各樣的製造應用，包括缺陷偵測和裝配驗證乃至字元讀取等。它還使您能夠：
- 在更短的時間內執行更多檢測 – 透過高速處理和快速設定將處理量最大化
- 改善結果的準確性 – 產生高對比、高解析度影像，可偵測最細微的瑕疵
- 順暢擴展您的解決方案 – 使用通用的軟體平台，解決各項從簡單到複雜的工作
適應最快的生產線速度並最佳化處理量
速度超群，引領產業。In-Sight 3800 的處理能力是先前視覺系統的兩倍，可為任何製造應用提供頂級效能。快速的工具速度能跟上您經營事業的腳步，讓您能夠提高處理量並充分利用您的自動化解決方案。
透過邊緣學習技術，在數分鐘內實現自動化
In-Sight 3800 內嵌創新的邊緣學習工具，為每個人帶來人工智慧的力量。這些工具讓初學者和專家都能透過簡單的範例訓練來部署可靠的自動化。邊緣學習利用預先訓練的演算法，解決了各種分類和文字讀取應用，包含存在/不存在偵測以及多類別排序和進階光學字元讀取。

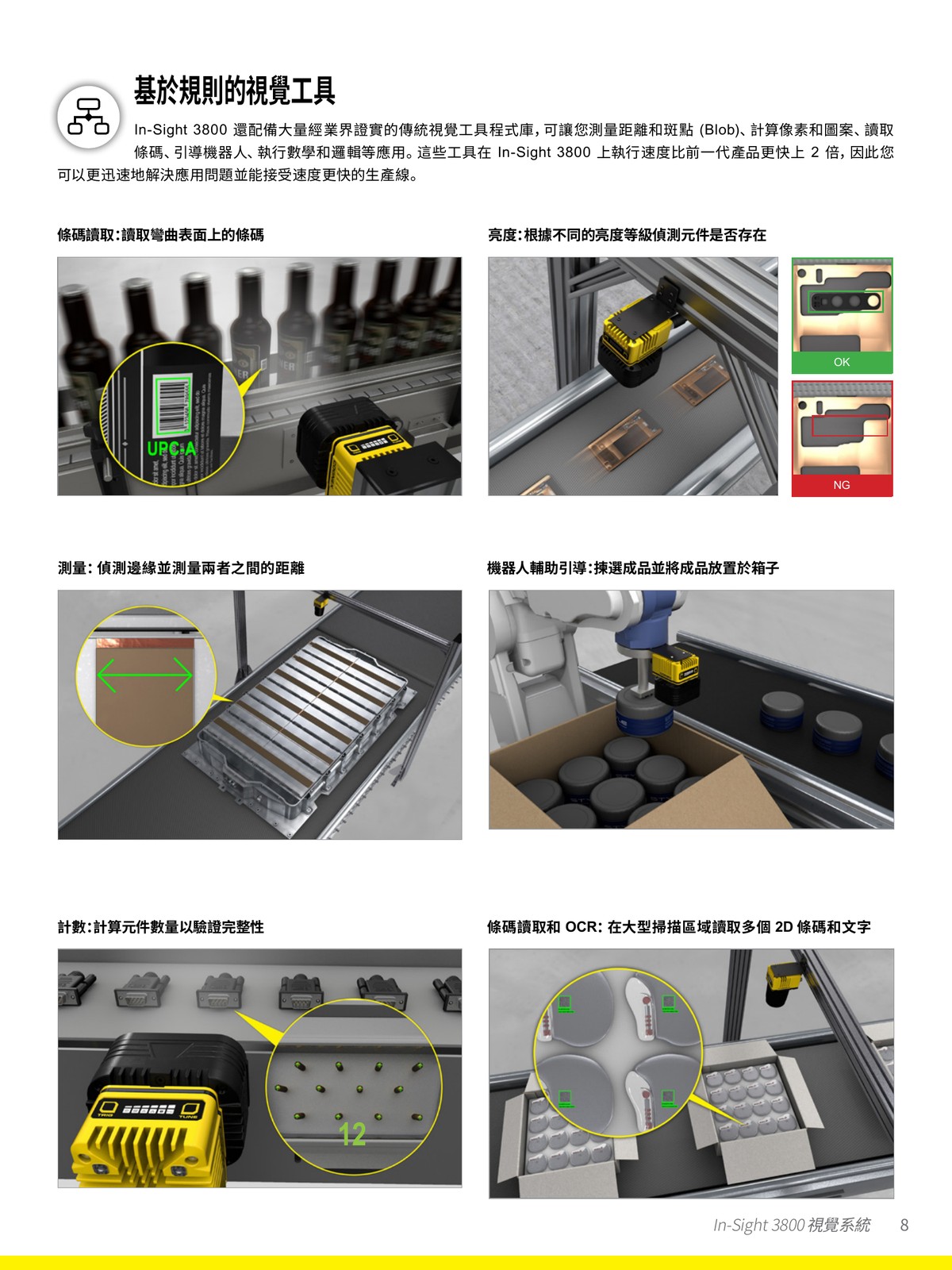

對於更進階的工作則部署經實證的規則型工具
除了邊緣學習工具之外，In-Sight 3800 也提供一套完整的規則型工具。這些工具可以單獨使用或結合運用，使您能夠充分利用傳統、規則型視覺和 AI 技術的優點。您可以使用規則型工具測量距離和 blob、計算像素和圖案、讀取代碼、引導機器人、執行數學和邏輯運算等。

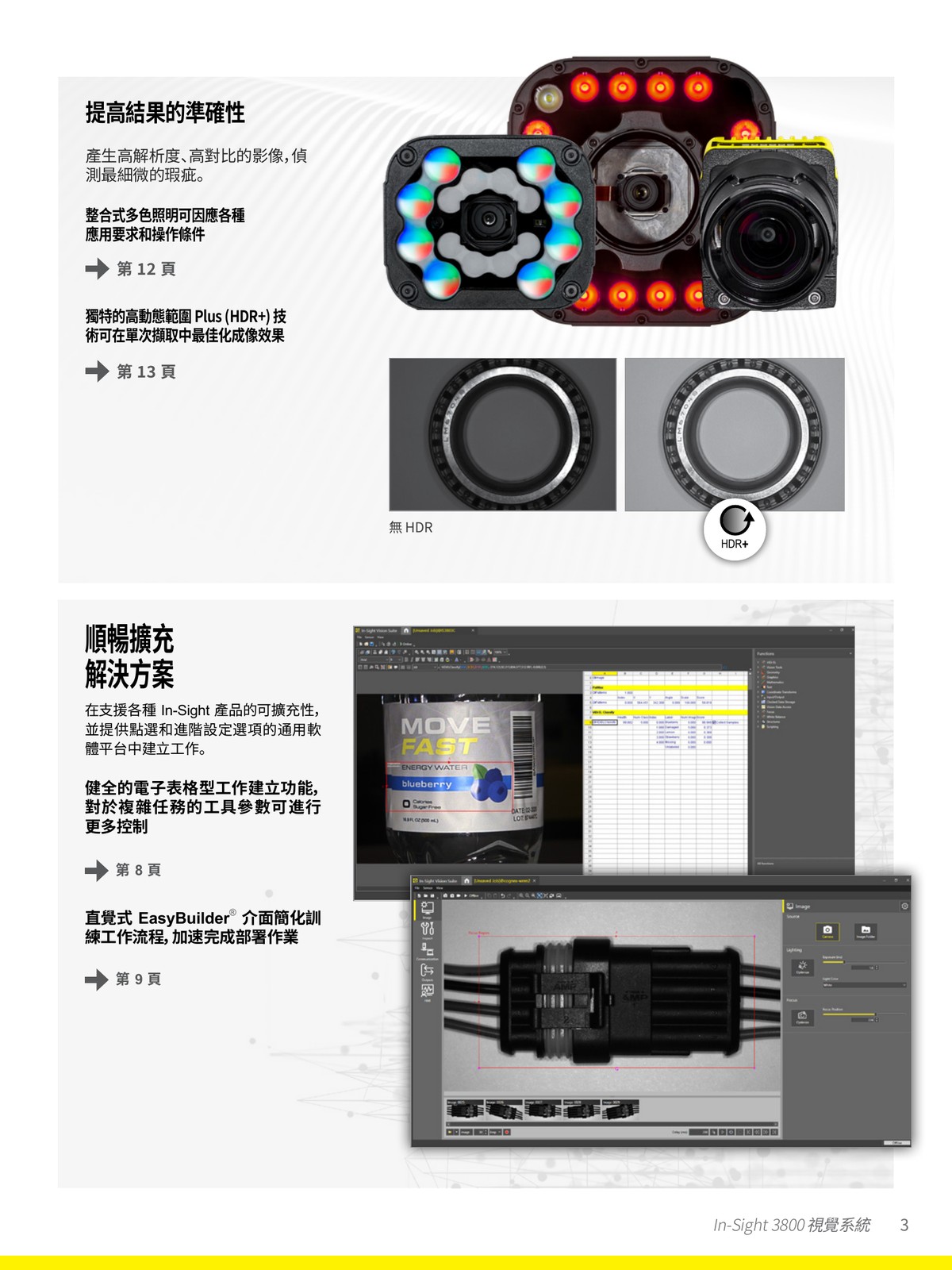

具有強大的影像成像功能達到更高的品質標準
拍攝任何環境中捕捉任何產品的高解析度影像。多色照明 (RGBW 和 IR) 可最佳化影像成像，無論操作條件如何，均能大幅度提高對比度和照明。只要按一下按鍵，即可變更燈光顏色並產生高解析度影像，實現檢測更精準。
籍由適用於長距離應用的高級照明，實現更高的產量
進階照明與 In-Sight 3800 的高解析度型錄相容，可強化強度以建立高品質影像。此照明提供紅色和白色選項，可將掃瞄範圍最大化，並將曝光時間縮短，從而提高處理量。
超越高動態範圍 (HDR) 的極限
高動態範圍 Plus (HDR+) 可透過自動增強對比度，擴展 HDR 技術的功能。在單次擷取時建立更一致且更詳細的影像，並可讓您查看之前未見的特徵。HDR+ 也減少了曝光時間，因此您可以適應更快的生產線速度。
以靈活的開發選項解決各種應用的需求，從簡單到複雜皆可
In-Sight 3800 是 In-Sight Vision Suite 軟體的其中一項功能，在所有 In-Sight 產品中均很常見，並提供兩種開發環境 –EasyBuilder® 和試算表。易用的 EasyBuilder 介面適合用來建置簡單或常見的工作，而強大的試算表介面非常適合用來建置複雜或自訂程度高的應用。
依照您的需求，透過可擴充的硬體來調整解決方案
輕鬆處理變動。除了軟體彈性之外，In-Sight 3800 視覺系統也提供了模組化硬體。您可以使用可在現場更換的元件來修改解決方案以因應各種應用設定與自訂需求。這種設計能讓您適應不斷變化的要求，包含零件轉換、更高的品質標準和更快的物流轉運。
In-Sight 3800 以最快的速度來自動化各種檢測應用，讓您的作業速度于產業内領先。In-Sight 3800 採用模組化硬體和大量的工具組，提供不限產業的解決方案，無論您目前的任務為何，都能達成最大產量並提高結果的準確性。
汽車和電動車
電動車軟包電池檢測
識別表面瑕疵，例如刮痕、凹痕和裂痕，並產生合格／不合格的結果。
連桿檢測
對蝕刻在金屬表面上不易辨讀的文字進行解讀，以確保正確的路徑和可追溯性。
墊片品質檢查
根據是否存在缺陷，確定零件是否良好。
O 形環偵測與分類
確認 O 形環的有無，並在組裝時依顏色分類。
火星塞測量
測量組件之間的距離，確認組件是否完全組裝，並避免在下游重作。
輪胎識別
辨讀低對比度和反光表面上的 DOT 條碼來辨識零件。
油泵檢測
分割油泵中的區段，並擷取特定功能以執行有針對性的檢測。
空氣過濾器缺陷探測
識別汽車空氣濾清器上的細微與可變缺陷，以確保符合品質標準並防止發生產品召回的情形。
汽車門檢測
裝配過程中定位並分割汽車門的不同區域，以檢測是否出現瑕疵。
電動汽車電池組裝配檢測
檢測邊線並測量兩者之間的距離，以確保正確調整 電動汽車電池組裝配大小。
消費者包裝商品
洗衣精瓶身標籤辨讀
針對不同顏色的背景辨讀批號，輕鬆處理產品更換。
彩妝盤檢測
偵測內容物的有無並按顏色分類，以確保正確組裝。
揀取和放置的機器人指南
引導機械手臂揀取已組裝的產品並放入箱內，以進行最終運送。
肥皂外包裝香氛分類
識別不同的類別（香味），以確保包裝上黏貼正確的香味類別。
電子產品業
纜線針腳計數
計算元件數量以確認完整性，並確保使用時功能正常。
智慧型手機組件檢測
在組裝過程中，根據不同的亮度等級偵測元件有無。
印刷電路板分類
在 PCB 上擷取不同區域並進行分類，以驗證裝配是否正確。
食品與飲料業
辨讀保特瓶上的條碼
即使是在彎曲的表面上，也能夠辨讀條碼以確保正確的可追溯性。
批號和有效期限辨讀
閱讀不平整表面上的批號和有效期限，以確保產品新鮮度並避免召回。
鋁箔包檢測
偵測包裝上的多個瑕疵並進行分類，例如零件損壞或遺失。
食品均一度檢測
確保生產線中產品形狀的一致性。
多重包裝上的代碼讀取
同時讀取多個產品上的批代碼，包括位置多變的情形下
鋁罐檢測
檢測與分類鋁罐上的多種缺陷類別，確保產品的完整性。
物流業
包裹可追溯性
同時辨讀多行文字，以確保正確運送路徑。
製藥和醫療設備業
醫療設備代碼辨讀和文字辨識
同時辨讀 2D 代碼和批號，以利正確運送配件進行最終組裝。
疫苗標籤檢測
高速進行線上驗證，以確保產品功效及符合法規。
試管液位檢測
偵測並分離試管樣本中的液位，以驗證正確的分割。
Medical Device Code Reading
Read 2D codes and lot numbers across multiple products at the same time to properly track components.
| 影像感測器 | IS3801M | IS3801C | IS3803M | IS3803C | IS3805M | IS3805C |
|---|---|---|---|---|---|---|
| In-Sight 3800 系列規格 | ||||||
| 位元深度 | 8 位元單色 | 24 位元彩色 | 8 位元單色 | 24 位元彩色 | 8 位元單色 | 24 位元彩色 |
| 每秒畫格數 (最大、全解析度) | 125 fps | 52 fps | 47 fps | 30 fps | 32 fps | 21 fps |
| 感測器類别 | 1/2.3 吋 CMOS，全域快門 | 1/1.8 吋 CMOS，全域快門 | 2/3 吋 CMOS，全域快門 | |||
| 感測器特性 | 對角線 6.3 mm 3.45 × 3.45 μm 方形像素 |
對角線 8.9 mm 3.45 × 3.45 μm 方形像素 |
對角線 11.1 mm 3.45 × 3.45 μm 方形像素 |
|||
| 最大圖像解析度 (像素) | 1440 x 1080 | 2048 x 1536 | 2448 x 2048 | |||
| 電子快門速度 | 19.5 μs 至 200,000 μs | 25.1 μs 至 200,000 μs | 19.1 μs 至 200,000 μs | |||
| 影像感測器 | IS3808M | IS3808C | IS3812M | IS3812C | IS3816M | IS3816C |
| 位元深度 | 8 位元單色 | 24 位元彩色 | 8 位元單色 | 24 位元彩色 | 8 位元單色 | 24 位元彩色 |
| 每秒畫格數 (最大、全解析度) | 24 | 12 | 22 | 11 | 18 | 8 |
| 感測器類别 | 2/3 英寸 CMOS传感器，全局快门 | 1/1.1 吋 CMOS，全域快門 | 1.1 吋 CMOS，全域快門 | |||
| 感測器特性 | 對角線 11.1 mm， 2.74 x 2.74 μm 方形像素 |
對角線 14.0 mm， 2.74 x 2.74 μm 方形像素 |
對角線 16.8 mm， 2.74 x 2.74 μm 方形像素 |
|||
| 最大圖像解析度 (像素) | 2840 x 2840 | 4096 x 3000 | 5320 x 3032 | |||
| 電子快門速度 | 22 μs 至 200,000 μs | 22 μs 至 200,000 μs | 29.1 μs 至 200,000 μs | |||
| 視覺系統 | ||||||
| 内存 | 4 GB | |||||
| 鏡頭類别 | C 接口康耐視自動對焦高速液態鏡頭或康耐視手動對焦鏡頭（與多色照明燈照明配件搭配使用）。 | |||||
| 觸發器 | 1 個光隔離的取像觸發輸入。 | |||||
| 離散輸入 | 1 個光隔離的取像觸發輸入。 連結至分接電纜時，最多 3 個一般用途輸入。 |
|||||
| 離散輸出 | 連結至分接電纜時，最多 4 個高速輸出。 | |||||
| LED 狀態指示燈 | 合格/不合格 LED 燈和環形指示燈，網路 LED 燈及錯誤 LED 燈。 | |||||
| 高速液態鏡頭使用壽命 | 對焦週期次數：18 億個週期 | |||||
| 作業/程式内存 | 7.2 GB 非易失性閃存；透過遠端網路裝置無儲存容量限制。 | |||||
| 圖像處理内存 | 512 MB SDRAM | |||||
| 網路通訊 | 2 個乙太網路連接埠，10/100/1000 BaseT 搭配自行切換 MDIX。IEEE 802.3 TCP/IP 通訊協定。 1 个 USB-C 端口（支持直接连接至 PC 上的 In-Sight 视觉套件，不支持工厂车间通信协议） 支援 DHCP、靜態和連結本機 IP 位址設定。一個支援 TSN 網路的連接埠。 |
|||||
| 通訊協定 | TCP/IP、PROFINET、EtherNet/IP、SLMP、ModbusTCP、(S)FTP、RS-232C | |||||
| 耗電量 | 24 V DC ±10%，最大 2.0 A。 | |||||
| 輸出功率 | 24 V DC，最大 1.0 A（外部燈）。 | |||||
| 材質 | 壓鑄鋅外殼。 | |||||
| 完成 | 烤漆。 | |||||
| 安裝 | 四個 M3 螺紋安裝孔。請參閱配件以瞭解支援的安裝配件。 圖案：38.5 × 58.5 mm（1.52 × 2.60 英吋） |
|||||
| 重量 | In-Sight 3800（不带配件）：570 g (20.10 oz)。 带 45 mm 塑膠 C 接口鏡頭護蓋 (COV-380-CMNT-45)：625 g (22.0 oz.) - 不含鏡頭。 带 60 mm 塑膠 C 接口鏡頭護蓋 (COV-380-CMNT-60)：635 g (22.4 oz.) - 不含鏡頭。 带 75 mm 塑膠 C 接口鏡頭護蓋 (COV-380-CMNT-75)：650 g (22.9 oz.) - 不含鏡頭。 搭配多色火炬光源，高速液態鏡頭 (16 mm) 和標準前蓋：840 g (29.6 oz.)。 搭配多色火炬光源，高速液態鏡頭 (16 mm) 和穹頂式前蓋附件：970 g (34.2 oz.)。 配備紅色 Torch-HR 光源，高速液態鏡頭 （25mm）：2935 g （103.5 oz.） 配備白色 Torch-HR 光源，高速液態鏡頭 （25mm）：2980 g （105.1 oz.） |
|||||
| 周遭/環境溫度 | 0° C 至 40° C (32° F 至 122° F) | |||||
| 儲存溫度 | -20° C 至 80° C（-4° F 至 176° F） | |||||
| 濕度 | <95%（無凝結） | |||||
| 防護等級 | 正確連接所有電纜 (或已安裝隨附連接器插頭)、IP67 等級外蓋或正確安裝的多色照明燈附件后，有 IP67 等級保護。 | |||||
| 包裝防震規格 （非裝置本身） |
IEC 60068-2-27：在連結電纜或電纜插頭以及 150 公克或更輕的鏡頭的情況下，18 次撞擊 (每個 [X、Y、Z] 軸每個極性 3 次撞擊) 80 Gs (11 ms 時為 800 m/s2，半正弦)。 | |||||
| 振動 | IEC 60068-2-6：在連結電纜或纜線插頭以及 150 公克或更輕的鏡頭的情況下，在三個主軸以 10 Gs（10 至 500 Hz，100 m/s2 / 15 mm）各進行 2 小時的震動測試。 | |||||
| 法規/符合性 | CE、FCC、KCC、TÜV SÜD NRTL、EU RoHS、中國 RoHS | |||||
附註：*上述視野圖表是以高速液態鏡頭的最小和最大對焦距離為根據。如果將高速液體鏡頭搭配多色照明燈配件使用，系統的光線強度／均一度在 150 mm 至 500 mm 之間的距離能發揮最佳效能。
通用軟體平台提供靈活的開發選項
In-Sight 視覺套裝軟體是所有 In-Sight 產品的通用軟體，包括兩個程式設計環境，即 EasyBuilder® 和電子表格，讓您隨著應用需求的變更順暢地擴充解決方案。
EasyBuilder 簡化設定並提供快速的周轉時間
In-Sight 視覺套裝軟體內的 EasyBuilder® 介面具有點選式程式設計功能，是設定簡易或常見工作的理想選擇。直覺式流程會逐步引導開發人員進行設定，從圖像擷取乃至最終結果及其他，讓新手與經驗豐富的使用者都能設定可靠的視覺應用。
電子表格會加快進階應用的部署
電子表格介面是建置進階或高度自訂應用的理想選擇。這套開發環境的設計健全，讓使用者無需進行程式設計即可對工作參數進行重要調整。它使您能夠快速設定和執行工作，並隨著需求的變化持續調整應用。

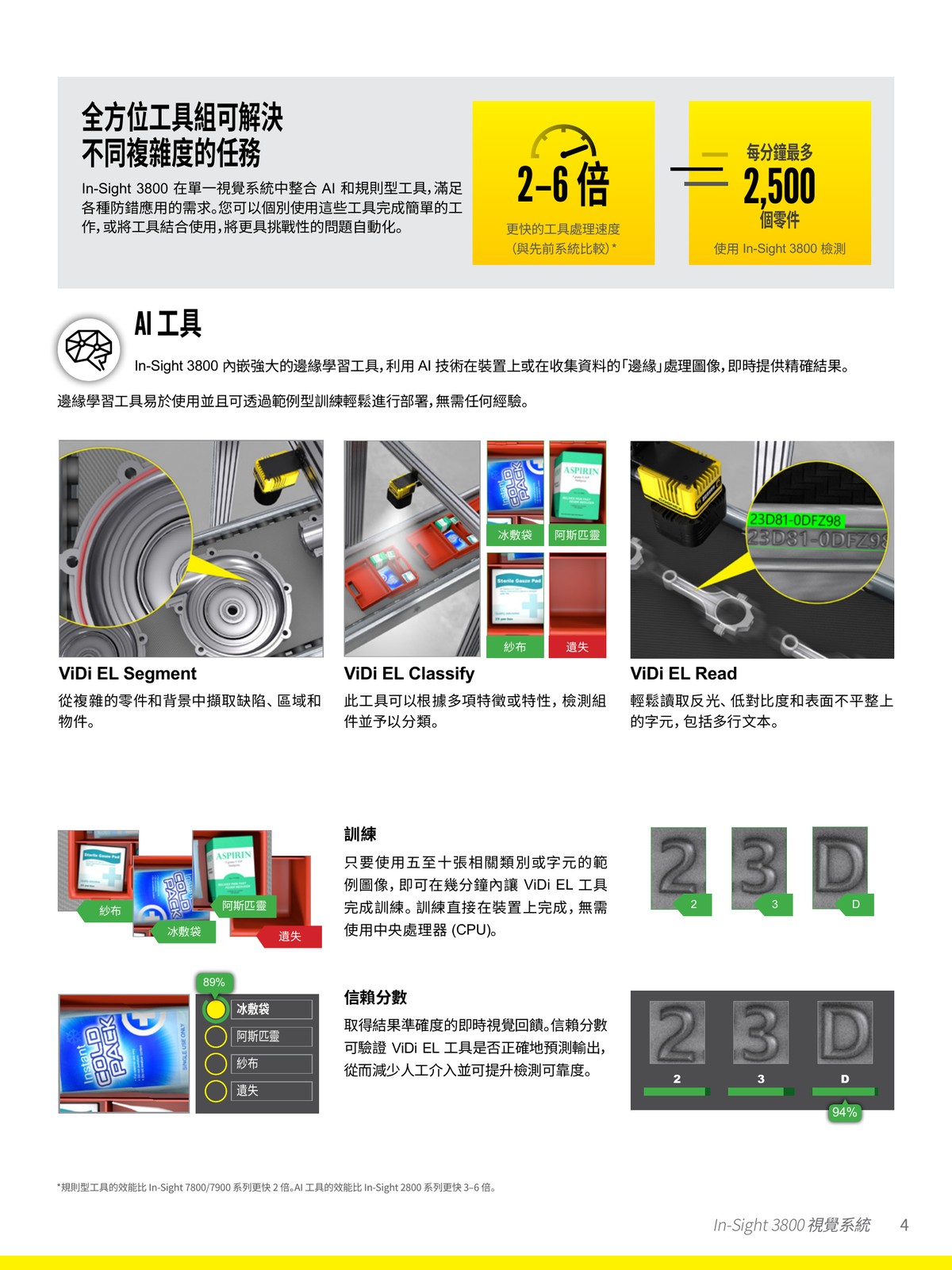

大量視覺工具組可解決複雜程度不同的工作
In-Sight 3800 內建整套傳統和 AI 型視覺工具，能解決各種防錯應用。透過提供經業界實證的規則型演算法，例如測量距離、測量角度、計數模式、數學與邏輯工具，以及易用的創新 ViDi EL 工具，這個全方位的程式庫可滿足所有技能水準的需求。這些工具可以單獨使用或結合運用，使您能夠充分利用傳統、規則型視覺和邊緣學習技術的優點。
易於使用的邊緣學習讓每個人都能享受 AI 的力量
邊緣學習是 AI 的子集合，它使用一組預先訓練的演算法，在幾分鐘內解決視覺任務。訓練很簡單，只需 5 到 10 張範例影像，不需要進階的程式設計或 AI 專業知識。ViDi EL 工具採用邊緣學習技術，協助您自動化及擴充檢測應用。這些創新工具能加快處理速度，以提高產量、跟上營運的步調，並即時提供快速、可靠的結果。

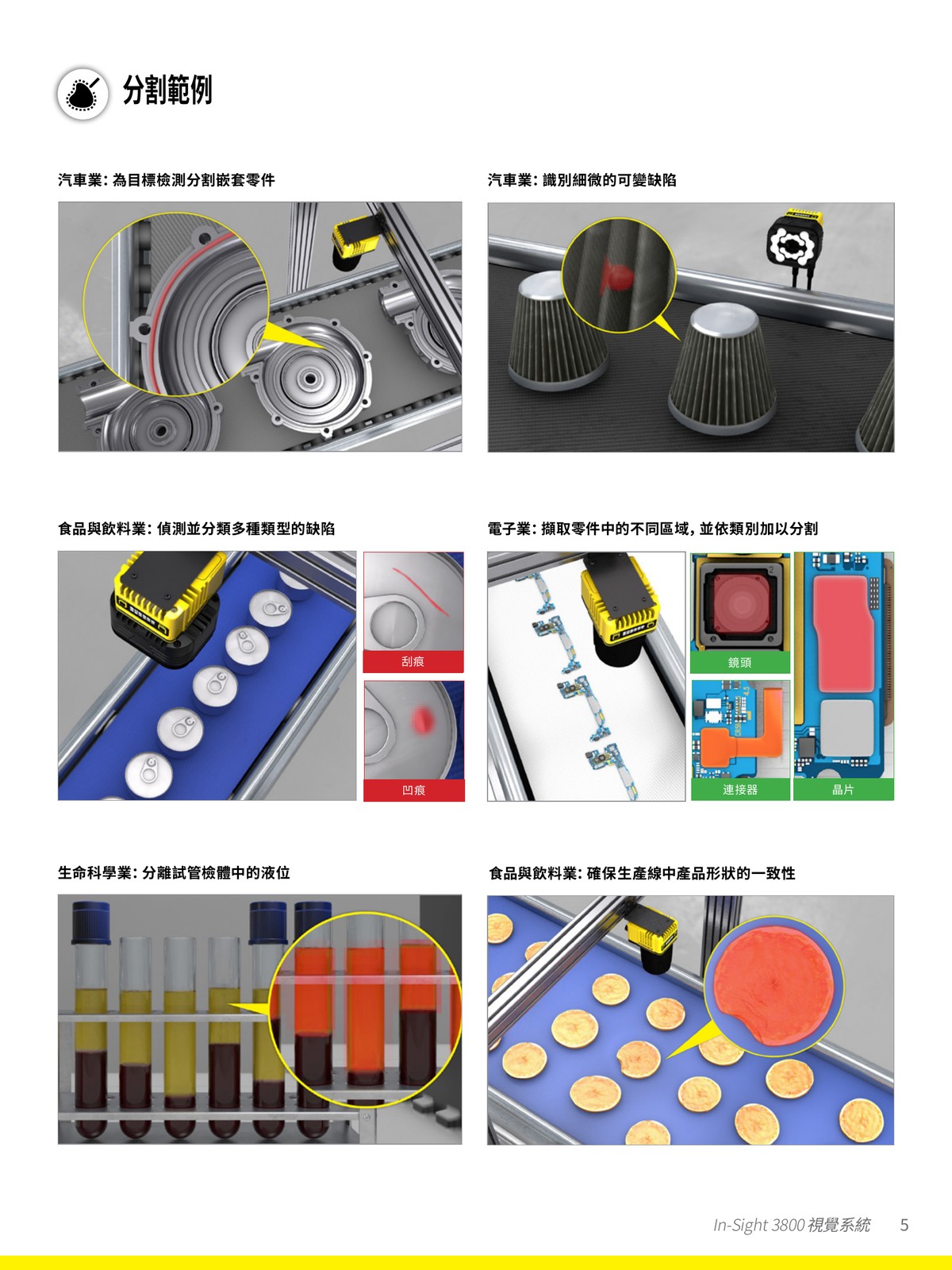

ViDi EL Segment
The ViDi EL Segment tool allows users to segment images to extract particular regions for targeted inspection. The region can include any type of feature on a part that you want to identify, from unwanted defects to critical components. Users train the tool by marking the region(s) of interest on an image and assigning it a class. After training just a few sample images, the tool learns to reliably segment the right features, even with varied parts and complex backgrounds.
ViDi EL Classify

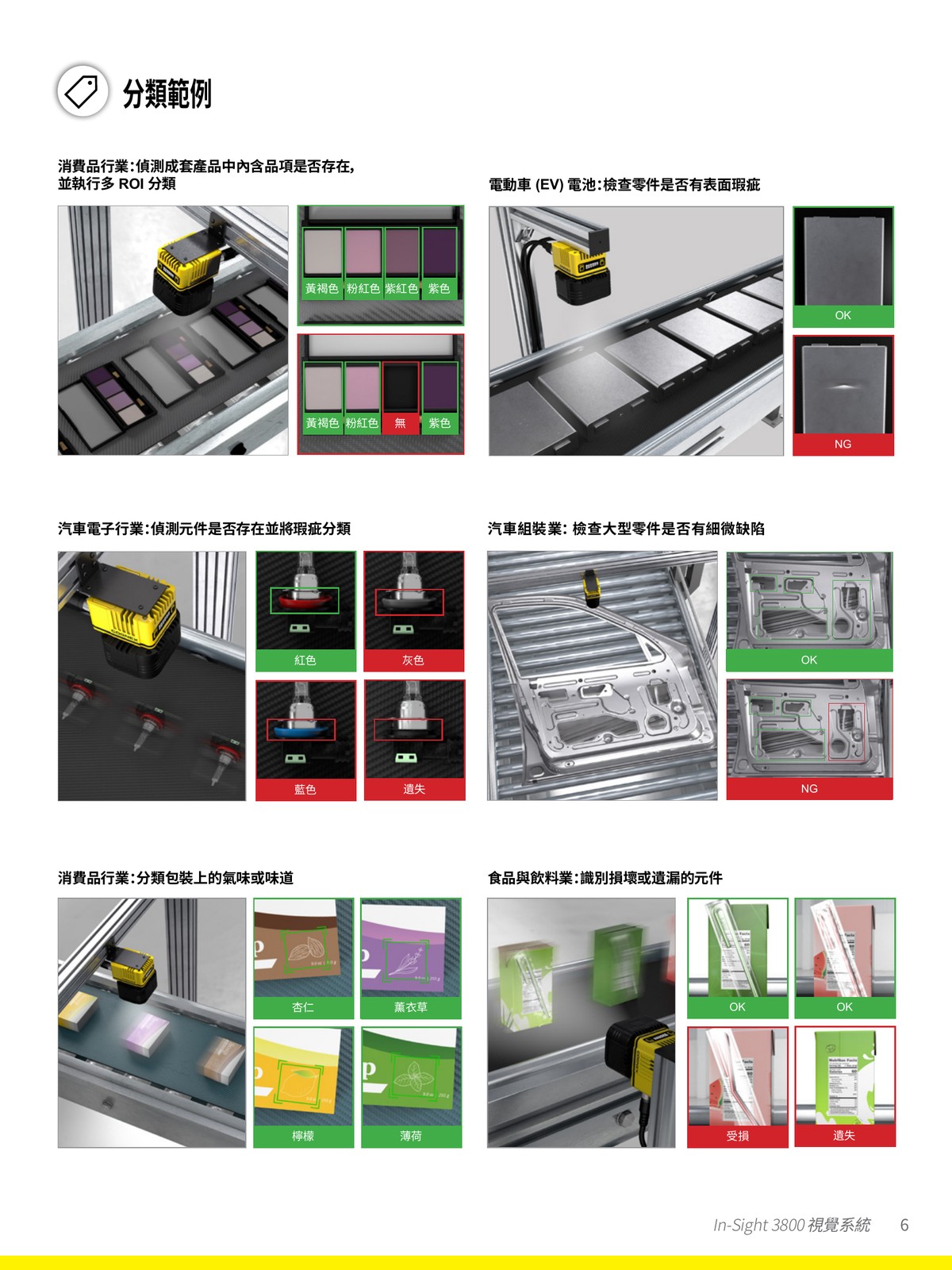

ViDi EL Classify 工具可根據使用者定義的特徵、字元或缺陷類型，自動辨識物件並進行分類。此工具能夠辨別視覺上相似但不同的物體，讓您將缺陷分類成不同的類別，並正確識別有所不同的部分。您除了可以指定多項分類之外，還可以設定多個目標檢測區，以檢測不同的部分。

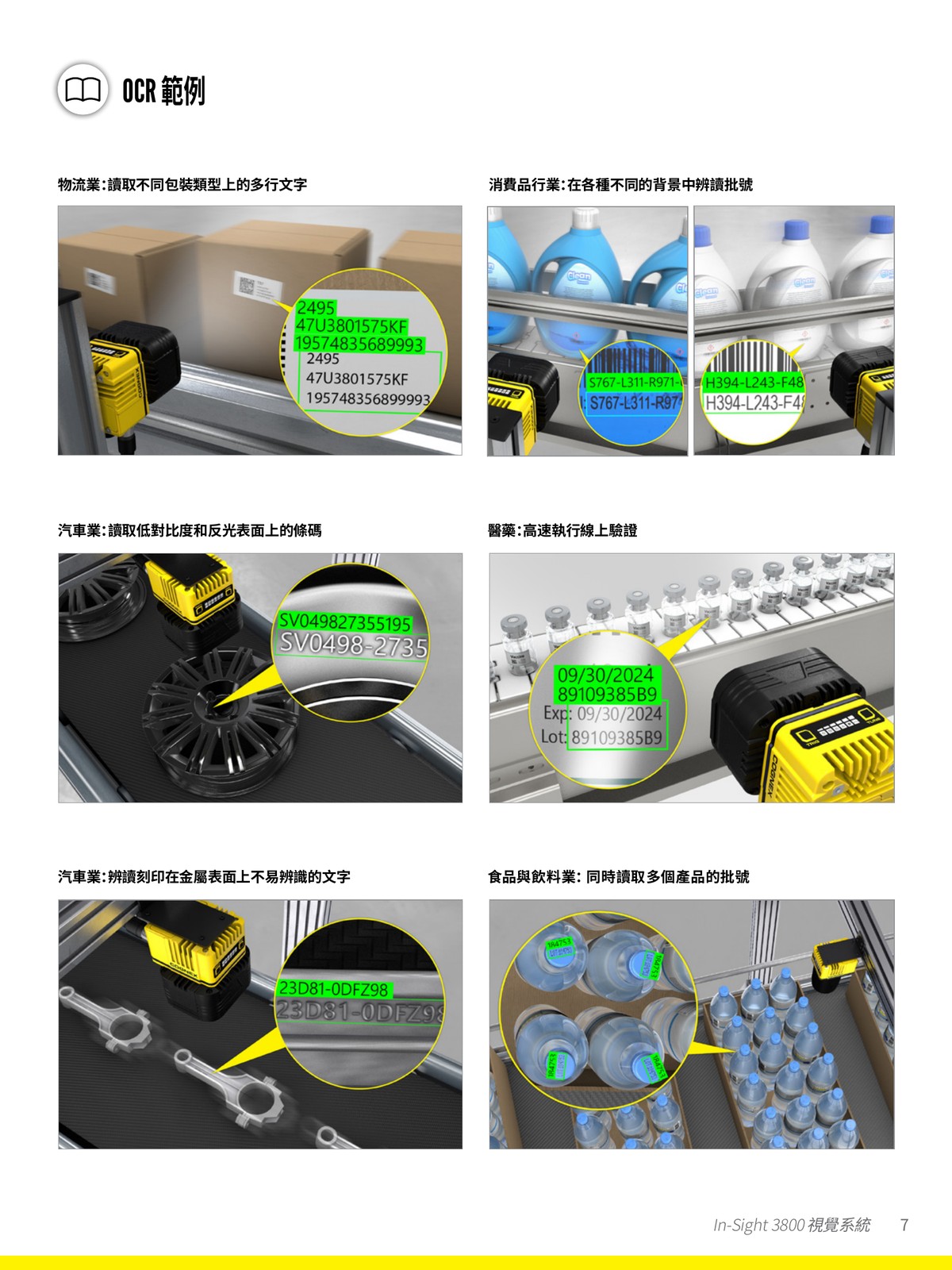

ViDi EL Read
ViDi EL Read 工具使用 AI 光學字元辨識 (OCR) 來解讀各種文字和字型類型。它可以辨讀多行文字以及不易辨讀之背景（包括反光、低對比度和非平坦的表面）上的字元。您也可以快速重新部署 ViDi EL Read，以利處理新文字及適應流程變化。此工具提供兩種訓練模式，可處理各種複雜程度的字元辨讀應用：
- 預先訓練模式 – 讓您可以馬上辨讀簡單應用上的字元
- 使用者訓練模式 – 讓您訓練字元以應對更複雜的使用
