45°斜角、360°觀察
繞工件改變觀察方向，查看側面、端子、焊點及具有高低差的結構，協助判讀正上方視角不易看到的位置。
1
45°斜角、360°觀察
繞工件改變觀察方向，查看側面、端子、焊點及具有高低差的結構，協助判讀正上方視角不易看到的位置。
2
三種對焦模式
連續自動對焦適合調整觀察位置，單次對焦便於停在指定部位查看；也可選手動對焦方式。
3
4K HDMI與USB影像記錄
HDMI輸出3840 × 2160、60 fps；支援USB拍照與錄影，方便保留不同方向的影像。
點擊圖上數字查看功能與配置說明。

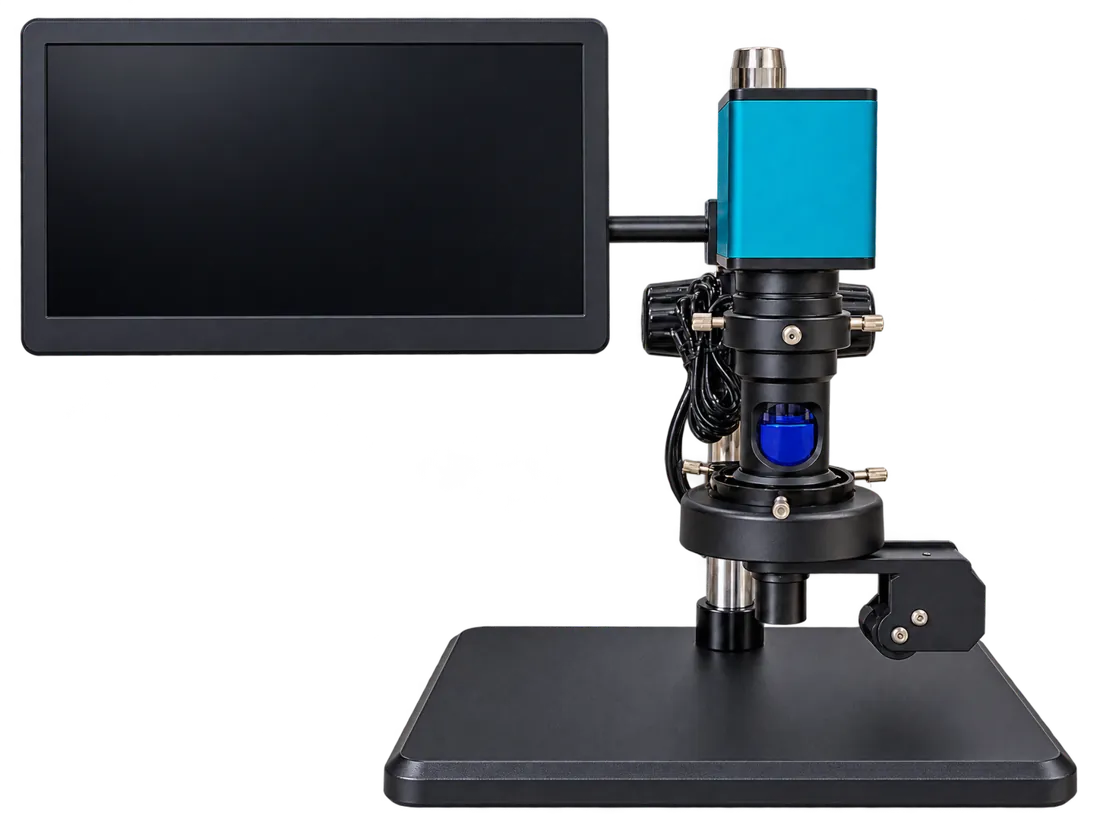

VSK-2700AF3D提供連續自動、單次自動及手動對焦，搭配45°、360°旋轉觀察配置與4K HDMI輸出。另有35°／45°及手動／電動旋轉模組可規劃；旋轉功能用於多方向外觀觀察。
SECTION / KEY FEATURES
VSK-2700AF3D 核心功能
斜角多方向觀察，配合自動對焦與4K影像記錄
三種對焦模式
連續自動對焦適合調整觀察位置，單次對焦便於停在指定部位查看；也可選手動對焦方式。
4K HDMI與USB影像記錄
HDMI輸出3840 × 2160、60 fps；支援USB拍照與錄影，方便保留不同方向的影像。
影像比較與參數控制
提供影像比對、手動／自動白平衡及曝光設定，以相近的照明、倍率和觀察方向整理前後或標準圖像。
35°／45°模組選擇
依希望看見的側面及工件高度選擇斜角模組。手動與電動旋轉為不同組件，依工作流程安排。
電動旋轉控制與支架選配
電動配置可控制轉速、亮度、啟停及正反方向；移動平台及萬向支架可依工件與工作站需求選配。
SECTION / OPERATION
VSK-2700AF3D 功能與操作
依各項功能查看操作、影像及配置重點。
01
斜角旋轉觀察
旋轉組件改變觀察方向，配合工件高度與可視角度查看立體外觀。需要高度數值或3D點雲時，另行選擇三維量測設備。
02
對焦與影像調整
支援連續自動、單次自動及手動對焦，搭配白平衡、曝光及LED環形照明調整觀察畫面。
03
拍照、錄影及比對
USB可儲存照片與影片；影像比較功能協助整理不同方向、不同工件或標準樣品的觀察結果。
04
電動旋轉操作
電動模組搭配控制器，可調轉速、亮度、運行／停止及正反方向；上述控制適用於電動模組，手動模組以手動方式旋轉。
05
工作站組成
工作站可搭配主機、旋轉觀察組件、13吋4K HDMI顯示器與環形LED照明；35°／45°模組、平台與支架依選定方案配置。
SECTION / SPECIFICATIONS
VSK-2700AF3D 完整規格表
成像、顯示與控制
| HDMI輸出 | 3840 × 2160 |
| 輸出幀率 | 60 fps |
| 顯示器 | 13吋4K HDMI配置 |
| 對焦模式 | 連續自動、單次自動、手動 |
| 白平衡 | 手動／自動 |
| 曝光 | 手動／自動 |
| 操作裝置 | 有線光電滑鼠控制參數 |
旋轉與觀察模組
| 旋轉觀察配置 | 45°斜角、360°旋轉觀察 |
| 觀察角度選項 | 35°／45°模組 |
| 旋轉操作 | 手動／電動，依選定組件 |
| 電動控制器 | 電動旋轉配置專用 |
| 電動調節 | 轉速、亮度、運行／停止、正反方向 |
| 觀察用途 | 多方向外觀與側面觀察 |
| 高度與三維資料 | 旋轉功能用於外觀觀察；高度數值與3D點雲輸出需另行評估量測設備 |
影像、介面與儲存
| 影像比對 | 支援 |
| 拍照 | 支援USB儲存 |
| 錄影 | 支援USB儲存 |
| 主要顯示介面 | HDMI |
| 影像傳送 | USB、Ethernet，依配置及軟體功能 |
| 資料整理 | 照片、影片與影像比較 |
設備組成與選配
| 主機 | 一體式鏡頭1組 |
| 觀察組件 | 旋轉斜角觀察組件1組，依角度及手動／電動配置 |
| 顯示器 | 13吋4K HDMI顯示器1台 |
| 照明 | LED環形照明1組 |
| 基座 | 黑色基座配置 |
| 移動平台 | 選配 |
| 萬向支架 | 選配 |
| 量測功能 | 幾何量測工具、軟體授權及定標另行選型，不列為本觀察配置的標準功能 |
配置與選型
提供工件正面、側面照片與最大高度，圈出要看的位置，再選觀察角度、手動／電動旋轉、照明及支架。
SECTION / APPLICATIONS
VSK-2700AF3D 觀察應用與配置
依工件、觀察部位與資料需求選擇配置。
01
焊點與接腳側面
以斜角觀察焊點輪廓、端子及接腳側面，依遮蔽情況選擇照明與角度。
02
連接器與立體零件
繞不同方向查看凹槽、台階、側壁與組裝位置。
03
表面外觀比較
保存不同方向的照片，配合影像比較整理標準樣品及觀察差異。
04
多人檢查討論
以螢幕顯示與照片／影片記錄展示工件細節，便於說明檢查位置與方向。
SECTION / FAQ
VSK-2700AF3D 常見問題
35°與45°觀察模組如何選？
依要看的側面、工件高度、周邊遮蔽與鏡頭間隙選擇。先圈出要查看的位置，再確認適用角度、照明及支架。
旋轉觀察是手動還是電動？
可依配置選擇手動或電動旋轉模組。電動模組另有控制器，提供轉速、亮度、啟停與正反方向調節。
360°旋轉可提供高度量測嗎？
旋轉功能用於改變觀察方向及查看立體外觀。若需要高度數值、三維量測或點雲輸出，須另行評估相應的量測設備與配置。
能留下不同方向的影像嗎？
可用USB拍照或錄影，並搭配影像比對功能。建立比較資料時，應固定倍率、照明、觀察角度及工件位置。
