一體化電動鏡頭與自動對焦
鏡頭與對焦功能整合，無需另配鏡頭。搭配支架或臂架即可安排觀察位置，以滑鼠調整參數與操作。
1
一體化電動鏡頭與自動對焦
鏡頭與對焦功能整合，無需另配鏡頭。搭配支架或臂架即可安排觀察位置，以滑鼠調整參數與操作。
2
10 cm至無限遠工作距離
工作距離範圍可配合工件高度與操作空間安排；以實際想看的細節及視野，決定合適位置。
3
模式與對焦區域分開選擇
連續、單次、手動是對焦操作模式；全區、中心與點對焦則是關注區域，可依工件需要選擇。
點擊圖上數字查看功能與配置說明。

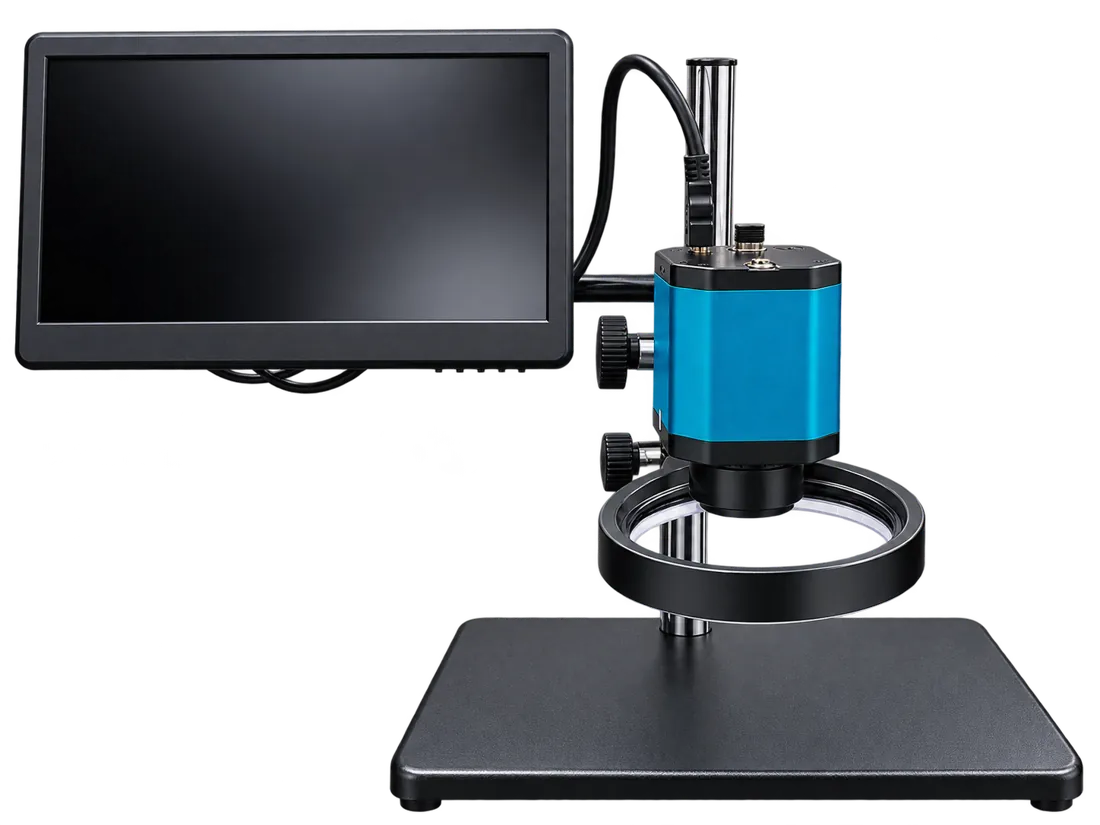

VSK-2800AFW提供3840 × 2160、60 fps彩色HDMI輸出，工作距離10 cm至無限遠。可選連續自動、單次自動及手動對焦，並支援全區、中心與點對焦區域；本配置用於觀察與影像記錄，不含尺寸量測。
SECTION / KEY FEATURES
VSK-2800AFW 核心功能
10 cm至無限遠工作距離，一體式電動鏡頭與USB存檔
10 cm至無限遠工作距離
工作距離範圍可配合工件高度與操作空間安排；以實際想看的細節及視野，決定合適位置。
模式與對焦區域分開選擇
連續、單次、手動是對焦操作模式；全區、中心與點對焦則是關注區域，可依工件需要選擇。
4K、60 fps彩色輸出
3840 × 2160 HDMI顯示、60 fps、逐行曝光及12 bit數據規格，配合13吋4K螢幕觀察工件細節。
USB影像記錄與水平輔助線
可拍照及錄影至USB儲存，並設定水平輔助線協助位置比較與人工觀察，方便整理檢查影像。
影像自動調整與多種控制介面
支援曝光與白平衡調整，並可依功能配置使用自動飽和度及寬動態。操作方式可選滑鼠、腳踏開關、按鍵板或鍵盤，依選定介面與附件配置。
SECTION / OPERATION
VSK-2800AFW 功能與操作
依各項功能查看操作、影像及配置重點。
01
三種對焦模式
連續自動對焦用於位置變化的觀察，單次自動對焦用於指定部位，手動對焦便於固定清晰位置。
02
三種對焦區域
全區、中心或點對焦，依影像中要看的部位選擇關注位置。
03
圖像與影片管理
以USB儲存照片與影片；利用影像留存及參考判定功能整理檢查資料。
04
影像參數
手動／自動曝光與白平衡、彩色輸出，並依配置使用自動飽和度及寬動態功能。
05
支架與控制選擇
一體式鏡頭可搭配立柱、支架或臂架；控制可規劃滑鼠、腳踏開關、按鍵板或鍵盤，各介面及附件列入配置單。
06
觀察與尺寸量測需求
本配置用於外觀觀察與影像記錄，不含尺寸量測功能。需要長度、角度或公差報表時，可另選量測型配置或影像量測設備。
SECTION / SPECIFICATIONS
VSK-2800AFW 完整規格表
影像、顯示與處理
| 主要輸出 | HDMI |
| 解析度 | 3840 × 2160 |
| 輸出幀率 | 60 fps |
| 輸出色彩 | 彩色 |
| 曝光方式 | 逐行曝光 |
| 數據位元數 | 12 bit |
| 顯示器 | 13吋4K HDMI配置 |
| 處理架構 | HIS + ARM |
| 內核 | 雙核心Cortex-A9 |
| 作業系統 | Linux 3.10 |
對焦、鏡頭與工作距離
| 對焦模式 | 連續自動、單次自動、手動 |
| 對焦區域 | 全區、中心、點對焦 |
| 鏡頭 | 一體化電動鏡頭 |
| 工作距離 | 10 cm至無限遠 |
| 鏡架立柱 | 直徑25 mm |
| 鏡架擴充 | 可依需求選擇支架或臂架 |
影像控制與記錄
| 白平衡 | 手動／自動 |
| 曝光 | 手動／自動 |
| 自動影像調整 | 飽和度、寬動態，依功能配置 |
| 水平輔助線 | 30條 |
| 照片 | 支援USB儲存 |
| 影片 | 支援USB儲存 |
| 尺寸量測 | 無 |
| 控制介面選擇 | 滑鼠、腳踏開關、按鍵板、鍵盤；依配置 |
設備組成與配置
| 主機 | 一體式鏡頭1組 |
| 支架 | 立柱支架1組 |
| 顯示器 | 13吋4K HDMI顯示器1台 |
| 照明 | 廣角照明1組 |
| 適用工作 | 大視野外觀觀察、組裝與影像記錄 |
配置與選型
提供工件外形、要看的細節大小、鏡頭下方需保留的空間及操作裝置需求，再選擇工作距離、支架、照明與USB存檔配置。
SECTION / APPLICATIONS
VSK-2800AFW 觀察應用與配置
依工件、觀察部位與資料需求選擇配置。
01
鏡頭下方需要操作空間
以較長工作距離規劃組裝、返修及人工檢查位置，保留手部與工件移動空間。
02
較大視野觀察
先確認工件外形與要看的缺陷大小，再選工作距離及顯示倍率。
03
不同部位的清晰觀察
依連續／單次模式及全區／中心／點對焦區域，選擇關注位置。
04
檢查照片與影片
使用USB影像記錄整理觀察結果與操作過程，適合檢查討論及工作說明。
SECTION / FAQ
VSK-2800AFW 常見問題
對焦模式與對焦區域有什麼不同？
連續自動、單次自動及手動決定如何對焦；全區、中心與點對焦決定關注影像的哪個區域。可依工件位置及觀察流程選擇。
可以量測尺寸與輸出公差報表嗎？
本配置不含尺寸量測功能。若需要長度、角度或公差資料，可比較VSK-2458ZP2X量測配置，並確認視野、校正與軟體。
工作距離拉長後，細節會改變嗎？
會隨距離、鏡頭設定、顯示倍率、工件及照明改變。應先提出要看的特徵大小及操作空間，再確認合適的觀察位置。
支援哪些操作裝置？
以滑鼠操作為主要方式，另可依配置規劃腳踏開關、按鍵板或鍵盤。是否包含對應接口與附件，需在配置單列明。
VSK-2600AF與VSK-2800AFW如何選？
先比影像與工作距離：VSK-2600AF為2.0 MP Full HD、60-400 mm配置；VSK-2800AFW為4K HDMI、10 cm至無限遠配置。再依視野、操作空間與存檔需求選擇。
