3D LASER VISION

3D 視覺系統

高度量測・3D 瑕疵檢測・工件定位・包裹體積

  • 相機端 AI:In-Sight L38,量測與判定在相機內執行。
  • PC 客製:L38 with VisionPro、L68、L42,雷射輪廓檢測。
  • 結構光面掃:3D-A5000,組裝驗證、3D 點雲與機械手臂引導。
  • 物流量測:3D-A1000,移動包裹長、寬、高與體積。

3D 視覺系統(3D 相機)以雷射線、結構光等主動照明取得工件表面的高度與形貌,用於高度、體積、平整度與翹曲量測、3D 瑕疵檢測及機械手臂引導,補足 2D 影像沒有的深度資訊。先看檢測任務,再選取像方式:雷射輪廓量高度與表面形貌、A5000 結構光取 3D 點雲、A1000 動態快照量包裹體積。是否需要 AI、PC 與運動同步,再依配置確認。

SECTION 01 / MODELS

主推機型

規格比較器 →
Cognex In-Sight L38
主推

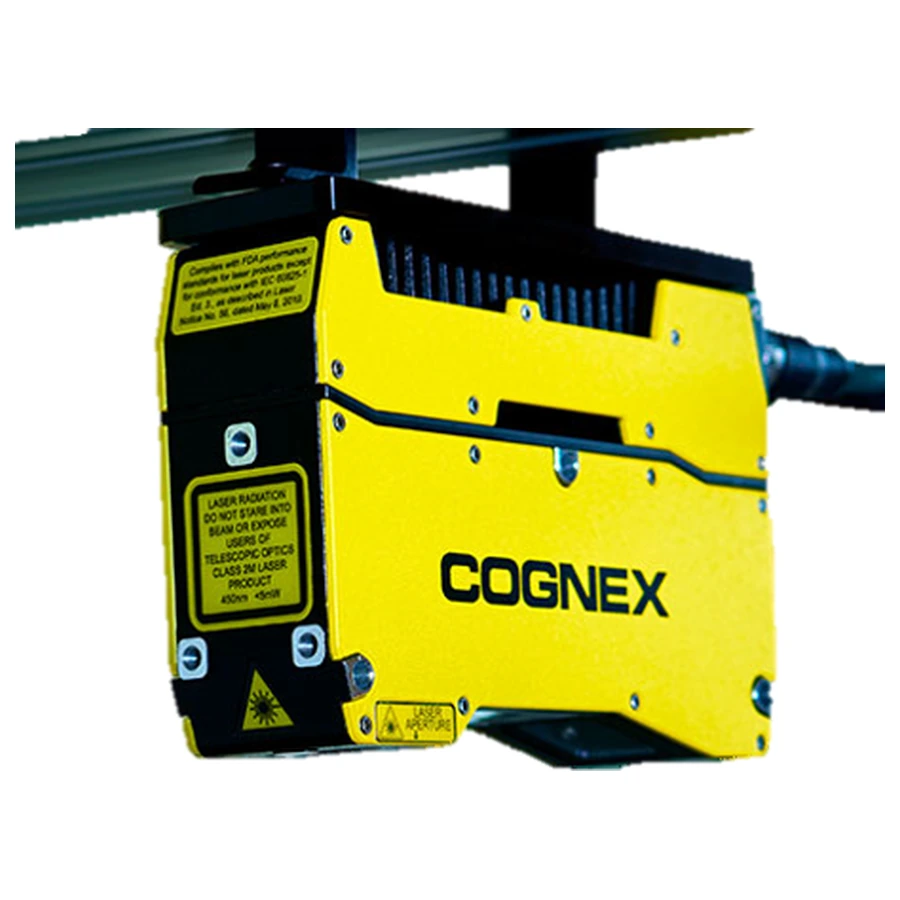

Cognex In-Sight L38

一體化 3D 雷射視覺系統,內建 AI 與 2D/3D 工具;量測與判定在相機端執行,以 In-Sight Vision Suite 設定。

查看規格 →
Cognex L38 with VisionPro
主推

Cognex L38 with VisionPro

L38-33/50/100/300/500 雷射位移感測器,搭 PC 執行 VisionPro 9.22+/Designer 4.5,支援 3D 工具與 .NET C# 客製。無斑點雷射適用 33/50/100/300 型號。

查看規格 →
Cognex 3D-A5000

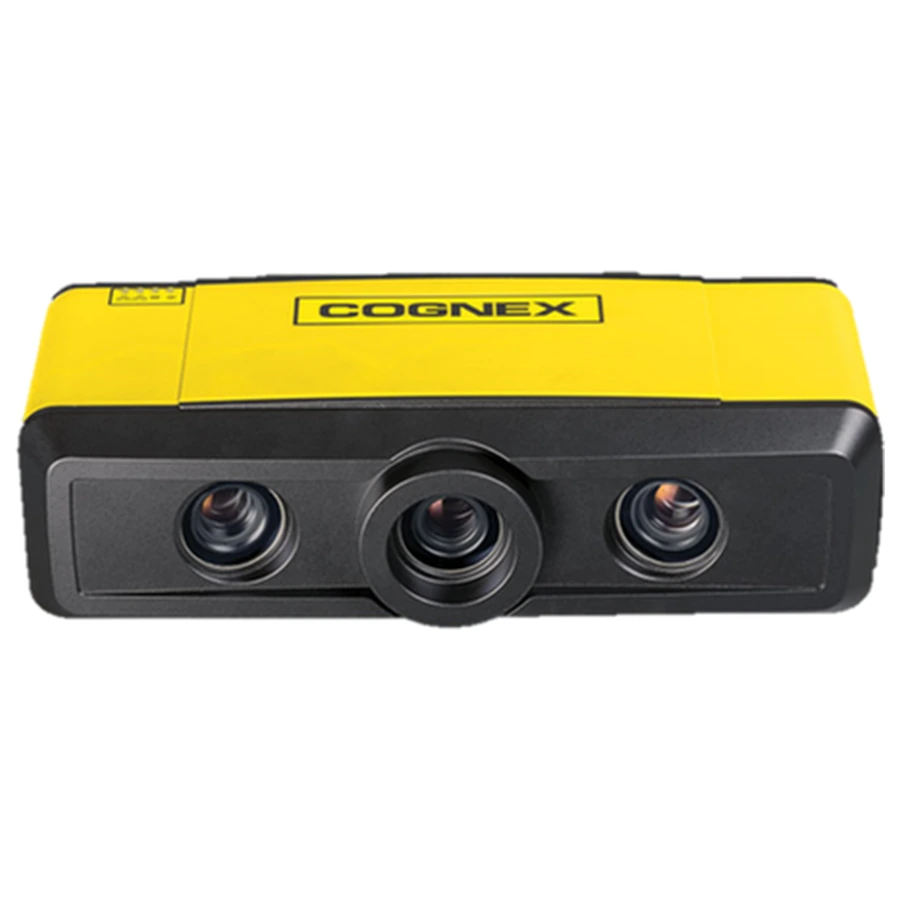

Cognex 3D-A5000

3D LightBurst 藍光結構光面掃,逾 150 萬個 3D 點,最快 200 ms 擷取完整視野;搭 PC VisionPro/PatMax 3D,適用組裝驗證、線上量測與機械手臂引導。擷取時間不等於整站節拍。

查看規格 →
Cognex 3D-A1000

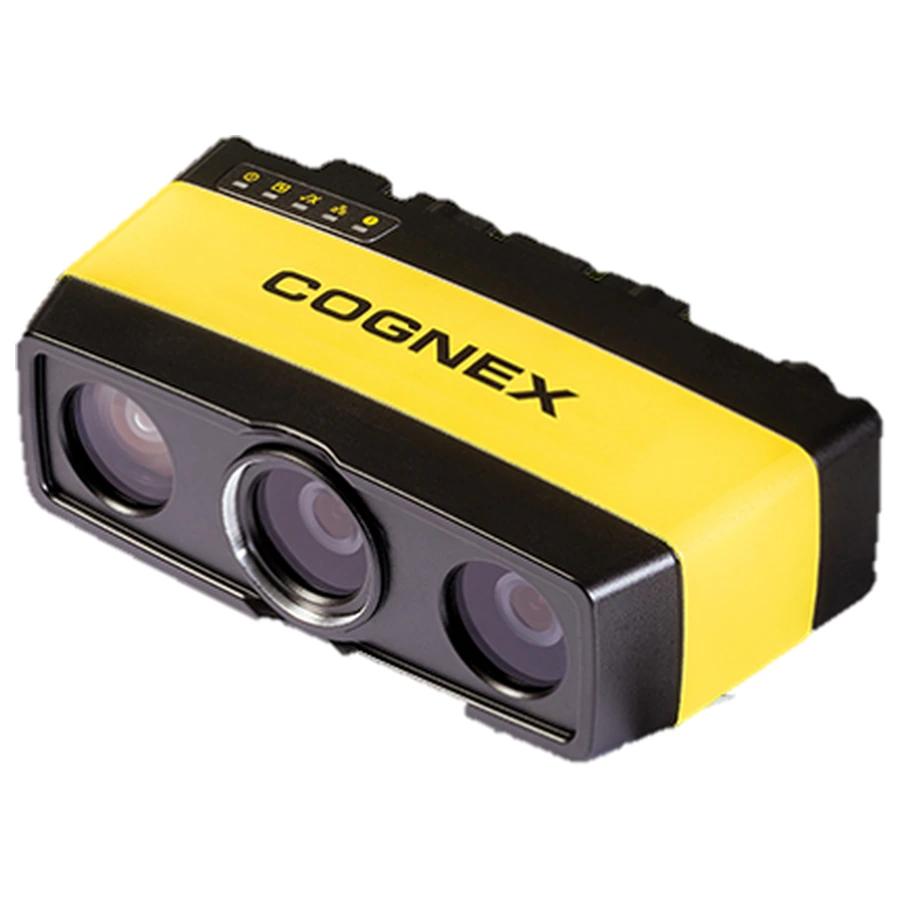

Cognex 3D-A1000

3D Symbolic Light 擷取移動包裹;單頭 Dimensioning 最高 3 Hz(含取像與處理,依型號),相機 IP65、型錄尺寸精度 <5 mm。長物件/多頭配置另確認編碼器;DWS 的重量與讀碼須另配設備。

查看規格 →
Cognex DSMax

Cognex DSMax

雷射線 3D 位移感測器,2,000 輪廓點、最高 18 kHz 全視野掃描,搭遠心光學與單次 HDR,適合小型精密零件。

查看規格 →
Cognex L68 系列

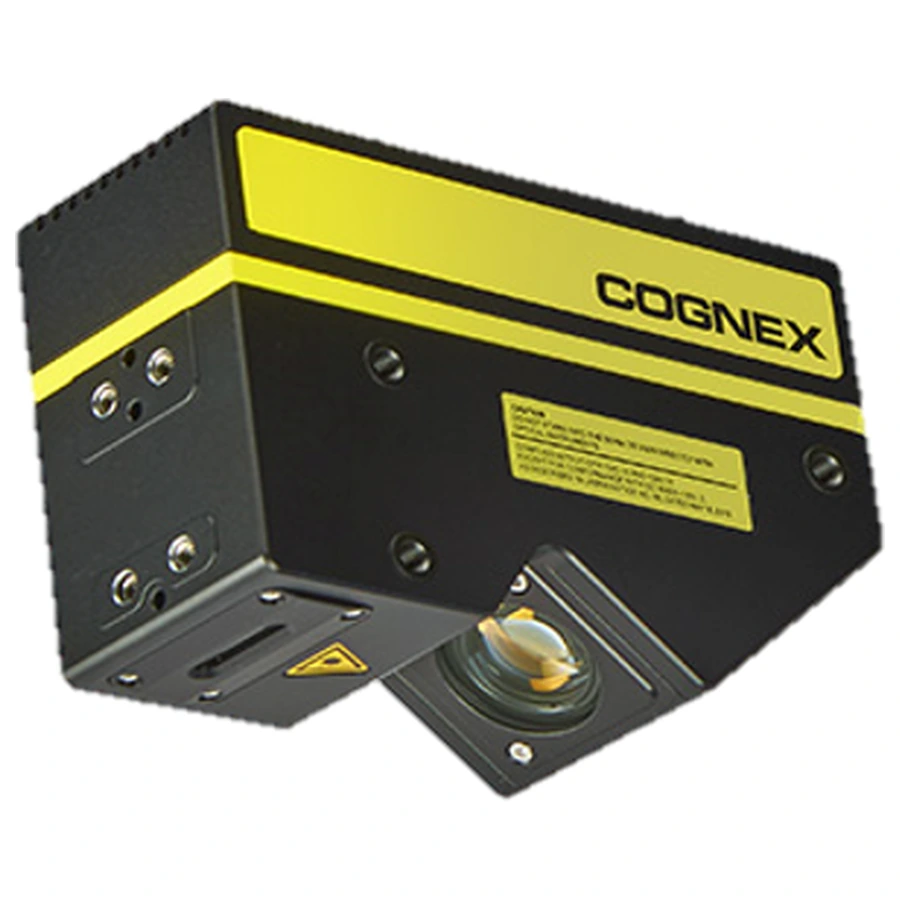

Cognex L68 系列

L68-20/L68-100 雷射輪廓感測器,每輪廓最多 4096 點、最高 40 kHz、IP67;搭 PC VisionPro/QuickBuild。

查看規格 →
Cognex L42 系列

Cognex L42 系列

15 款 3D 雷射位移感測器,視野 9.6–2004 mm、每輪廓最多 4096 點、最高 40 kHz、IP67;搭 PC VisionPro。

查看規格 →
Cognex 3D-L4000

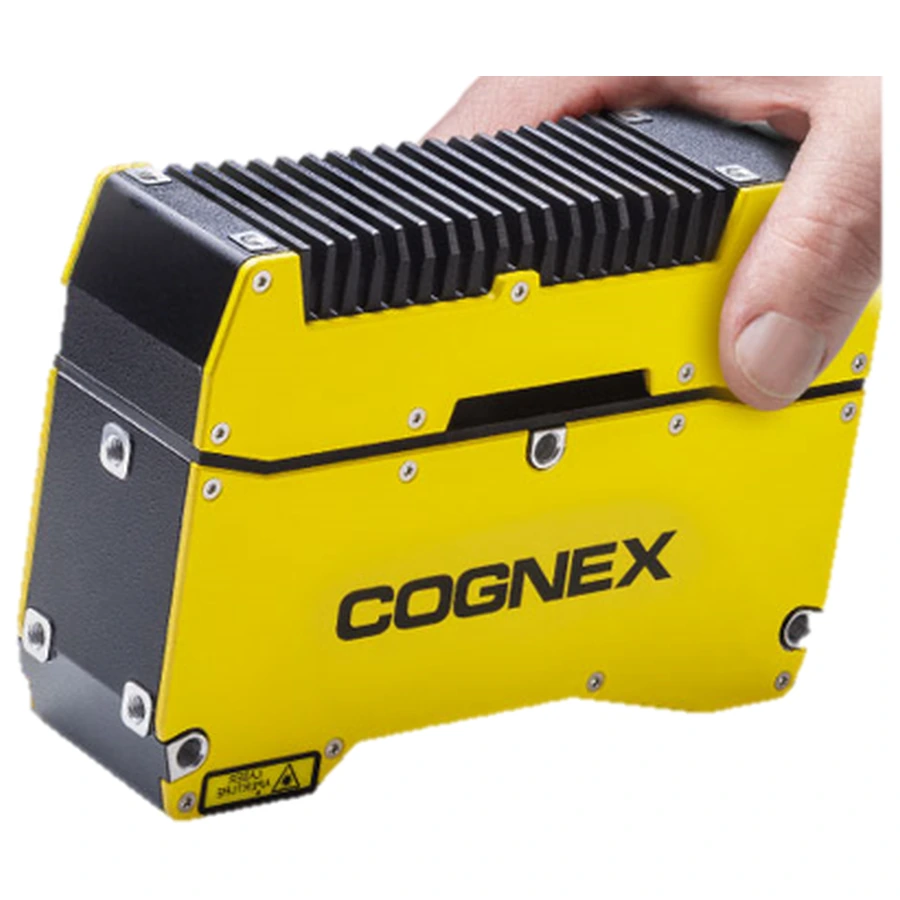

Cognex 3D-L4000 with VisionPro

3D-L4000 with VisionPro 雷射輪廓感測器,搭 PC 進行高度、體積與表面形貌檢測;與相機端處理的 In-Sight 3D-L4000 為不同配置。

查看規格 →
SECTION / VIDEO

3D 視覺選型 影片解說

3D 雷射線掃 vs 面掃怎麼選?Cognex 3D 視覺:微米級、寬產線、反光件
影片章節(9)
  1. 00:00Q1 雷射線掃跟面掃,3D 差在哪?
  2. 00:17Q2 智慧相機還是感測器接 PC?
  3. 00:30Q3 微米級高低差,看哪幾款?
  4. 00:42Q4 工件大小不同,量程怎麼挑?
  5. 00:55Q5 產線很寬,一台拍不完?
  6. 01:07Q6 3D 瑕疵,可以用 AI 抓嗎?
  7. 01:20Q7 反光金屬、深色件,3D 掃得到嗎?
  8. 01:32Q8 量包裹體積,也用這幾款?
  9. 01:45Q9 還是不確定選哪一台?
SECTION 02 / WHY THIS CATEGORY

為何選擇 3D 視覺?

依量測範圍、表面材質與產線動作,選雷射輪廓、結構光面掃或動態快照。

EV 電池模組焊道 3D 檢測
汽車 EV:電池焊道 3D 量測
膠路 3D 連續輪廓檢測
機電:膠路連續 3D 量測
汽車座椅組裝 3D AI 檢測
汽車:座椅組裝 3D + AI 雙引擎

取得表面深度資訊

高度、體積、平整度與翹曲量需要深度資訊。3D 視覺取得表面形貌,補足一般 2D 影像的量測範圍。

困難表面仍需評估

主動照明可改善低對比表面的成像;黑色、透明或高反光物件仍須確認回光、遮蔽與可量測範圍,不是所有材質都能直接量測。

解析度與精度分開看

L68-20 型錄列典型垂直解析度 0.9–1.4 μm;A5005 列 Z 解析度 7–8 μm。這些是指定型號的解析度,不是所有機型的量測精度;驗收須另外訂誤差與重複性。

非接觸光學量測

不接觸工件表面,適合不宜碰觸的零件;高溫、柔軟或易變形物件仍須確認環境溫度與治具,並遵守雷射安全要求。

取像與處理方式分開選

雷射輪廓逐線取得形貌;A5000 以結構光擷取整個視野;A1000 以 Symbolic Light 擷取移動包裹。相機端或 PC 處理,則是另一項配置選擇。

in-line 高速量測

雷射輪廓可配合輸送帶或掃描機構取得連續資料;A1000 支援移動物件快照。是否能不停線完成,須依取像時間、線速、運動同步與判定流程確認。

SECTION 04 / FAQ

常見問題

Q:什麼時候該用 3D 視覺取代 2D?

需要高度、體積、平整度、翹曲量或表面形貌資料時,可評估 3D 視覺。反光、透明與深色物件仍須確認取像條件,找 VSK 工程師討論需求。

Q:3D-A1000 跟 A5000 差在哪?

3D-A1000 用 Symbolic Light 擷取移動包裹,處理長、寬、高與體積;重量須另接秤重設備。3D-A5000 用 3D LightBurst 結構光擷取面型點雲,搭 PC VisionPro,適用組裝驗證、線上量測與機械手臂引導。依視野、工作距離與節拍選型,不直接比較誰更精準。

Q:In-Sight L38 跟 L38 with VisionPro 差在哪?

In-Sight L38 內建處理器與 AI,在相機端執行檢測;設定時使用電腦上的 In-Sight Vision Suite。L38 with VisionPro 則搭 PC 執行 VisionPro,適合客製工具與多感測器整合。選型時先確認採用相機端或 PC 處理。

Q:3D-L4000、線掃描相機與高解析量測的差別?

3D-L4000 雷射輪廓取得表面深度;with VisionPro 型搭 PC 處理,In-Sight 型則在相機端處理。一般線掃描相機取得連續 2D 影像,不會因高解析度就自動取得深度。焊接檢測、線材檢測與形狀辨識,須依量測的是外觀、平面尺寸或高度選配置。

Q:什麼時候要用 3D 雷射視覺?2D 不夠用嗎?

雷射輪廓適合需要連續高度或表面形貌的工站,例如焊道高度、PCB 翹曲與零件平整度。體積與 3D 點雲也可用其他 3D 原理取得,不一定要雷射;平面尺寸、條碼與字元等任務,仍可選 2D 視覺。

Q:線型 vs 面型 vs 點型 3D 量測怎麼選?

L38、L68、DSMax 與 3D-L4000 為雷射輪廓型,搭配相對運動取得表面形貌。A5000 是結構光面掃;A1000 是支援移動包裹的 Symbolic Light 面掃系統,不能一概要求物件靜止。單點高度需求可另評估點型位移感測器,L68 不是單點型。

Q:3D 雷射視覺的預算大概要多少?

機型、視野、量測要求、PC/軟體、運動機構與整合範圍都會影響預算,沒有通用的 2D/3D 價格倍數。可先整理檢測項目與線速,再與 VSK 工程師討論配置;ROI 試算依輸入條件估算。

Q:VSK 提供哪些 3D 雷射視覺服務?

VSK 為 Cognex 台灣 PSI 認證整合商,提供需求評估、選型與安裝配置建議;整合、教育訓練及保固依實際產品與專案約定。

Q:想看導入案例該去哪?

可到業界案例查看 3D 視覺應用,也可從本頁機型卡片查看設備。案例情境不代表所有機型都適用,仍須核對型號、材料、視野與節拍。
