830萬畫素CMOS與4K輸出
1/2吋CMOS提供830萬畫素影像，HDMI輸出3840 × 2160、60 fps。適合將微小零件的外觀細節顯示在整合螢幕，並記錄檢查影像。
1
830萬畫素CMOS與4K輸出
1/2吋CMOS提供830萬畫素影像，HDMI輸出3840 × 2160、60 fps。適合將微小零件的外觀細節顯示在整合螢幕，並記錄檢查影像。
2
0.7-4.5×光學連續變焦
6.4:1變焦比方便從較大範圍切換至局部細節。依標準物鏡、0.5×或2×輔助物鏡及螢幕尺寸，選擇所需倍率、視野與工作距離。
3
225 mm大行程調焦
調焦行程225 mm，可搭配不同高度工件與觀察配置。標準物鏡工作距離100 mm，0.5×與2×輔助物鏡分別為165 mm與30 mm。
點擊圖上數字查看功能與配置說明。

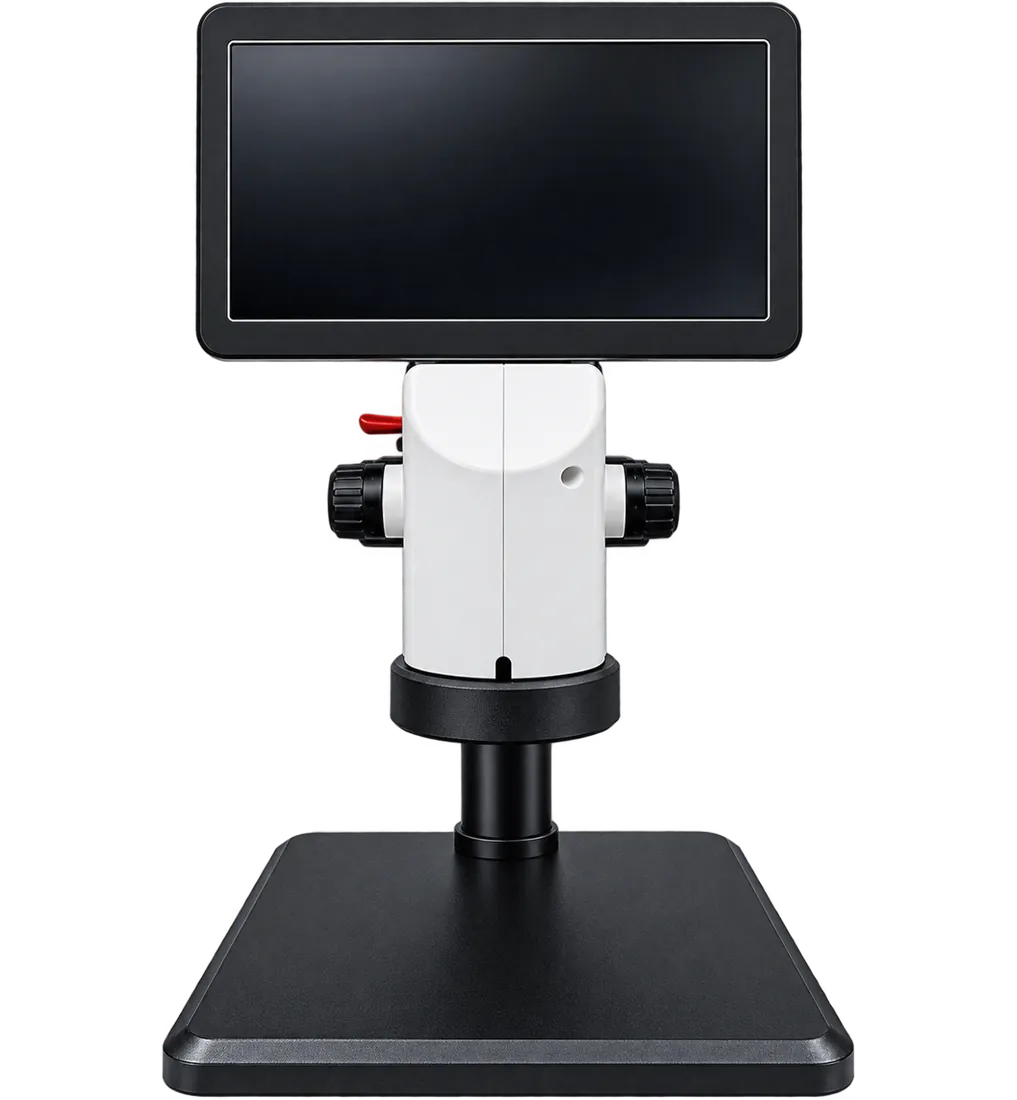

VSK-2458ZP2X採1/2吋、830萬畫素CMOS，提供3840 × 2160／60 fps HDMI輸出、0.7-4.5×光學連續變焦及225 mm調焦行程。量測版可計算長度、周長、面積、半徑及角度，並調整量測標註。
SECTION / KEY FEATURES
VSK-2458ZP2X 核心功能
830萬畫素、6.4:1光學變焦，量測功能依配置選用
0.7-4.5×光學連續變焦
6.4:1變焦比方便從較大範圍切換至局部細節。依標準物鏡、0.5×或2×輔助物鏡及螢幕尺寸，選擇所需倍率、視野與工作距離。
225 mm大行程調焦
調焦行程225 mm，可搭配不同高度工件與觀察配置。標準物鏡工作距離100 mm，0.5×與2×輔助物鏡分別為165 mm與30 mm。
幾何量測與標註選配
量測版可計算長度、周長、面積、半徑及角度；量測線寬、顏色與字體可調。以工件尺寸公差及校正方式選擇量測配置。
USB與Ethernet影像工作流程
支援USB儲存、外接滑鼠與Ethernet影像傳輸。照片可存USB，或同步存至連接電腦的指定路徑，方便整理檢查資料。
整合供電與兩種螢幕
顯示器、相機及環形燈由鏡體整合供電，減少束線。可選11.6吋或21.5吋顯示配置，底座及照明依工件與工作站安排。
SECTION / OPERATION
VSK-2458ZP2X 功能與操作
依各項功能查看操作、影像及配置重點。
01
即時觀察、拍照與錄影
設備可獨立使用，也可連接電腦。依工作流程安排USB儲存、網路影像傳送與資料輸出。
02
量測幾何項目
量測功能配置包含長度、周長、面積、半徑與角度計算；操作介面可自訂量測線寬、顏色與字體。
03
影像傳輸與存檔
USB 2.0可接儲存裝置及滑鼠；Ethernet可傳輸即時影像，照片亦可同步至電腦指定路徑。
04
螢幕、物鏡與視野選擇
11.6吋與21.5吋螢幕對應不同顯示倍率；標準、0.5×與2×物鏡則影響視野與工作距離，完整組合列在下方規格。
05
照明及底座
可搭配LED照明與320 × 260 mm底座；另可依工件及安裝空間選擇相符的照明與底座。
SECTION / SPECIFICATIONS
VSK-2458ZP2X 完整規格表
成像與系統
| 感測器 | 1/2吋CMOS |
| 有效畫素 | 830萬畫素 |
| HDMI影像輸出 | 3840 × 2160，60 fps |
| 連接介面 | HDMI、USB、Ethernet |
| 處理架構 | 雙CPU處理 |
| 操作方式 | 可獨立使用，亦可連接電腦；支援滑鼠 |
| 主要功能 | 即時觀察、拍照、錄影、儲存、資料輸出與網路傳送 |
| 量測配置 | 依需求選擇是否包含量測功能 |
光學、調焦與機構
| 光學倍率 | 0.7-4.5×連續變焦 |
| 變焦比 | 6.4:1 |
| 調焦行程 | 225 mm |
| 螢幕尺寸 | 11.6吋／21.5吋 |
| 標準工作距離 | 100 mm |
| 0.5×輔助物鏡 | 工作距離165 mm |
| 2×輔助物鏡 | 工作距離30 mm |
| 底座尺寸 | 320 × 260 mm；底座可另選 |
| 照明 | LED照明，可另選相符規格的環形光源 |
11.6吋螢幕配置參考：顯示倍率／視野
| 標準物鏡／100 mm | 顯示倍率12-84×；視野23 × 15至2.8 × 1.2 mm |
| 0.5×物鏡／165 mm | 顯示倍率8.6-55.2×；視野37.5 × 21至5.5 × 3.0 mm |
| 2×物鏡／30 mm | 顯示倍率34.4-221×；視野9.5 × 5.5至1.5 × 0.7 mm |
21.5吋螢幕配置參考：顯示倍率／視野
| 標準物鏡／100 mm | 顯示倍率20-135×；視野18.5 × 10.5至2.8 × 1.5 mm |
| 0.5×物鏡／165 mm | 顯示倍率15.9-102.4×；視野37.5 × 21至5.5 × 3.0 mm |
| 2×物鏡／30 mm | 顯示倍率63.7-409.6×；視野9.5 × 5.5至1.5 × 0.7 mm |
量測、連接與供電
| 量測項目 | 長度、周長、面積、半徑、角度；依量測版配置 |
| 標註設定 | 線寬、顏色、字體可調 |
| USB | USB 2.0；支援USB儲存與滑鼠 |
| 網路 | Ethernet即時影像傳送 |
| 照片儲存 | USB儲存；可同步至連接電腦指定路徑 |
| 顯示器擴充 | 可透過HDMI連接其他尺寸顯示器 |
| 電源輸入 | 100-240 VAC，50／60 Hz |
| 設備供電 | DC 12V；電源電流依選定配置確認 |
配置與選型
提供工件大小、高度、要看的細節及尺寸公差，並選擇11.6吋或21.5吋螢幕、輔助物鏡與量測版功能。0.7-4.5×為光學倍率；表列顯示倍率與視野為對應螢幕／物鏡組合的選型參考，實際依選定光學配置及畫面設定確認。尺寸量測須搭配相符校正件及量測軟體。
SECTION / APPLICATIONS
VSK-2458ZP2X 觀察應用與配置
依工件、觀察部位與資料需求選擇配置。
01
微小零件外觀
以連續光學變焦查看加工邊緣、表面及局部組裝狀況；依目標細節選擇視野。
02
電子與組裝檢查
用於零件、焊點及局部表面觀察，搭配照片或影片整理檢查記錄。
03
影像尺寸檢查
選配量測版後，依校正與取點方法規劃長度、角度、面積等幾何檢查。
04
共用檢查工作站
利用不同螢幕及影像存檔方式，安排操作員觀察、檢查討論與資料整理。
SECTION / FAQ
VSK-2458ZP2X 常見問題
VSK-2458ZP2X量測版可計算哪些項目？
量測版可計算長度、周長、面積、半徑與角度，並可設定線寬、顏色與字體。量測功能依配置選用，須在配置單中明列。
11.6吋與21.5吋螢幕如何選？
依操作距離、多人觀看需求與所需顯示大小選擇。相同光學組合在不同尺寸螢幕的顯示倍率不同，應連同視野及工作距離一起比較。
0.5×與2×輔助物鏡有什麼差別？
0.5×配置的工作距離為165 mm，較適合需要較大視野與操作空間的情況；2×配置為30 mm，可提高顯示倍率，但需保留鏡頭與工件間隙。完整倍率及視野依螢幕配置表選擇。
照片可以直接存到電腦嗎？
可規劃USB儲存或Ethernet影像工作流程，照片可同步存到連接電腦的指定路徑。電腦連接與功能配置須依實際軟體版本確認。
做尺寸量測前需要哪些準備？
先定義工件特徵、公差、選用倍率及視野，再以相符校正件完成定標，固定照明與取點方式。4K輸出提供影像細節，量測誤差仍依完整配置與驗收方法確認。
