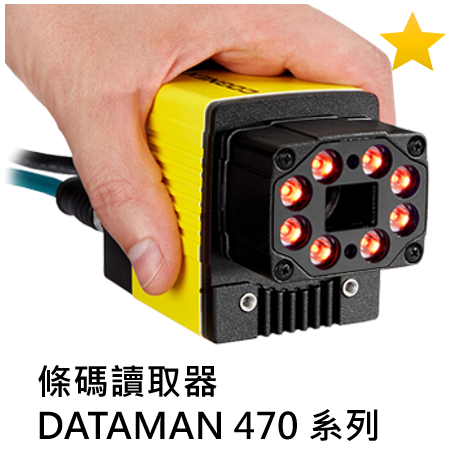

Cognex DataMan 470 系列高端固定式讀碼器
1

3 / 5 MP CMOS

DM474 採 1/1.8" CMOS (2048×1536,3 MP,3.45 μm 方形像素);DM475 採 2/3" CMOS (2448×2048,5 MP,3.45 μm 方形像素)。

點擊圖上 i 標記查看每個功能說明

BARCODE READER

Cognex DataMan 470DM474 (3 MP)/ DM475 (5 MP)— HDR+ + HSLL 液態鏡頭、3-5 MP 高解析

高端固定式讀碼器 — 適用最棘手應用,HDR+ + 模組化光學。

  • ✓ 機型: DataMan 474 + DataMan 475
  • ✓ 解析度: 3 MP (DM474)/ 5 MP (DM475)
  • ✓ 讀取速度: DM474 80 Hz / DM475 55 Hz
  • ✓ 防護等級: IP67
  • + 15 項規格,看完整規格表 ↓

高端固定式讀碼器 — 適用最棘手應用,HDR+ + 模組化光學。

SECTION / KEY FEATURES

Cognex DataMan 470 核心規格 — HDR+ + HSLL 液態鏡頭 + 四大演算法

Cognex DataMan 470 系列高端固定式讀碼器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

DM474 + DM475 雙機型

· DataMan 474 (DM474)— 1/1.8" CMOS · 3 MP (2048×1536) · 80 Hz · 高速產線首選 · DataMan 475 (DM475)— 2/3" CMOS · 5 MP (2448×2048) · 55 Hz · 高解析難讀碼首選

HDR+ 高動態範圍技術

· Patent Pending HDR/HDR+ · 反光金屬/低對比/雷射蝕刻表面強化讀碼 · Best in Class Imaging (DM470 Reference Manual L188)

四大讀碼演算法

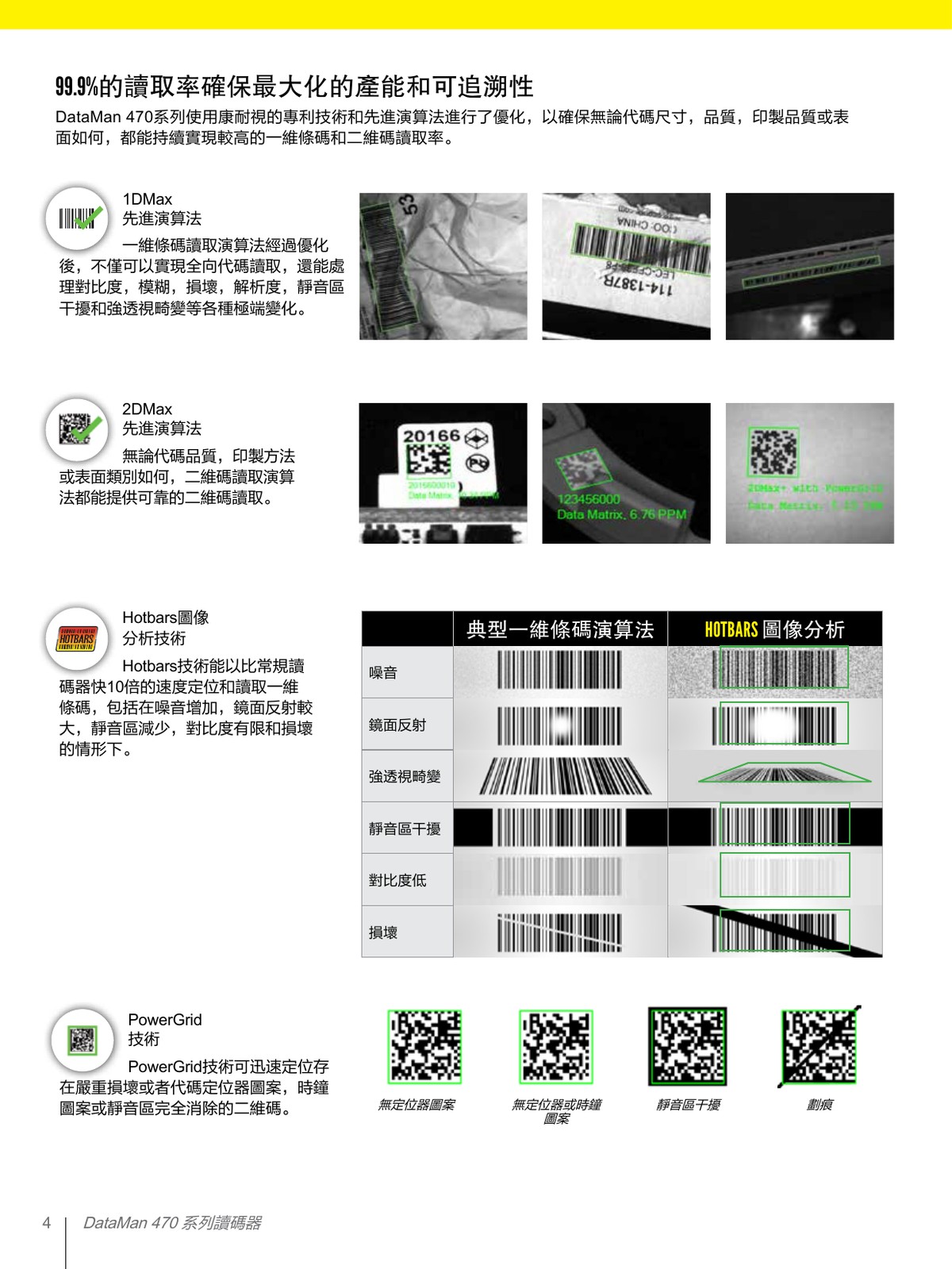

· 1DMax — 一維條碼專用 · 2DMax — 二維碼 (DataMatrix/QR) 旗艦 · Hotbars — 高速一維解碼 · PowerGrid — 破損/缺漏 DPM 碼修復

HSLL 液態鏡頭 + 模組化光學

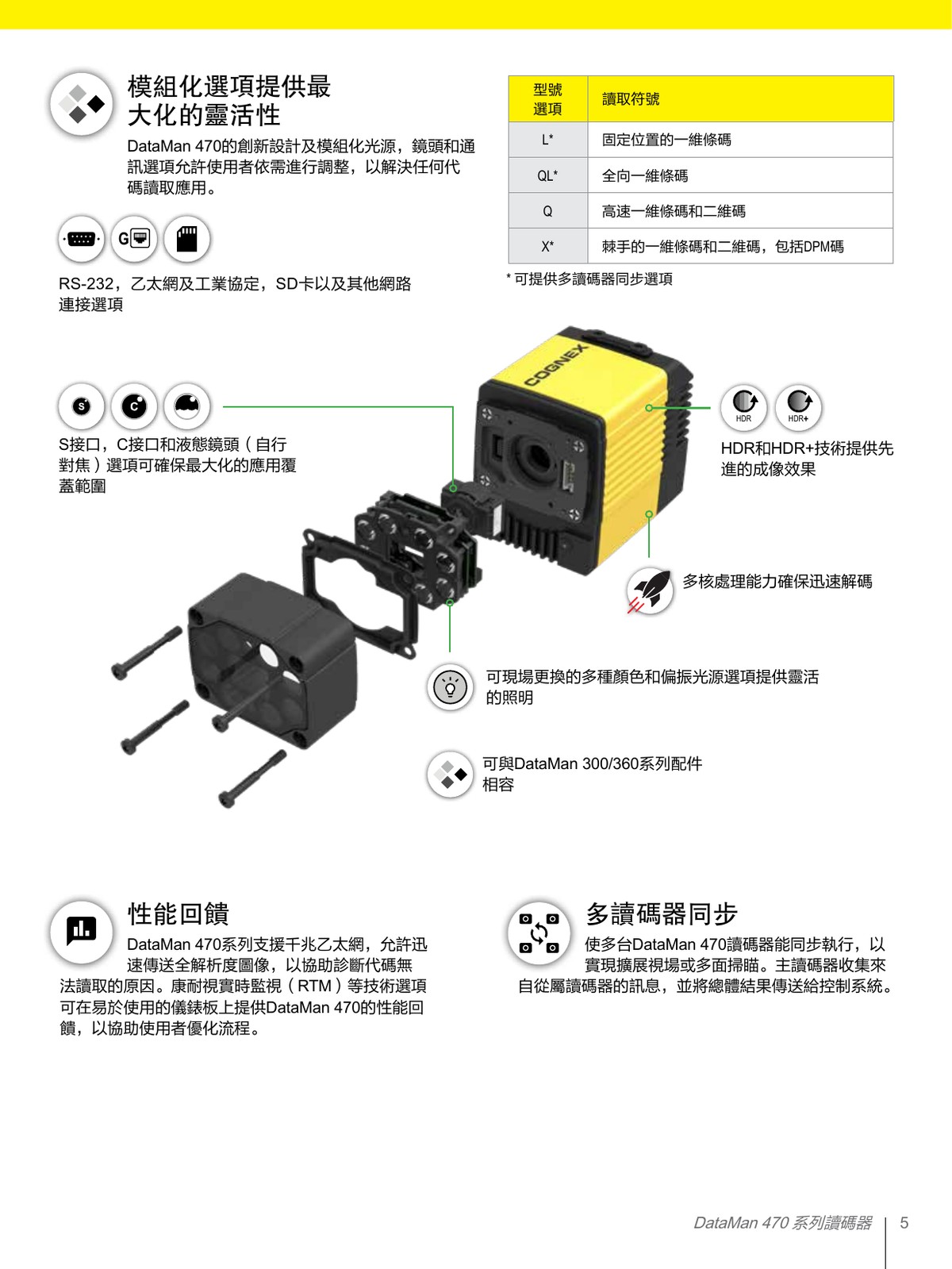

· DataMan 470 系列液態鏡頭 (HSLL)多級可調對焦 · 鏡頭/光源/濾光片皆可現場換 · Xpand FOV Expanders 擴展 FOV

性能回饋 + 多讀碼器同步

· 實時 light/contrast 性能回饋指示器 · 多台 DataMan 470 同時同步觸發 · 大視野產線多角度覆蓋

IP67 + 兼容 DM300/360

· IP67 (配合電纜與 lens cover)· 24 VDC ±10%/1.5 A max (HPIL/HPIT) · 重 373 g(S-mount adapter)· 背向相容 DataMan 300 / 360 系列光源配件

SECTION / VIDEO

DataMan 470 產品介紹與功能演示影片

DataMan 470 固定式讀碼器:零件 DPM 碼破了也讀得到嗎?Cognex DM474/DM475
影片章節(7)
  1. 00:00Q1 零件上直接打的碼破了也讀得到?
  2. 00:15Q2 亮暗差很大碼看得清楚嗎?
  3. 00:25Q3 輸送帶跑很快條碼拍得到嗎?
  4. 00:35Q4 一次好幾個碼要裝好幾台?
  5. 00:45Q5 換人來設定會不會很難?
  6. 00:55Q6 DM474、DM475 要怎麼挑?
  7. 01:05Q7 適不適合我的產線?
SECTION / SPECIFICATIONS

Cognex DataMan 470/DM474/DM475 完整規格表

機型 DataMan 474 + DataMan 475
解析度 3 MP (DM474) / 5 MP (DM475)
讀取速度 DataMan 474 (DM474) 80 Hz / DataMan 475 (DM475) 55 Hz
防護等級 IP67
演算法 1DMax · 2DMax · Hotbars · PowerGrid
圖像感應器 DM474 1/1.8" CMOS · DM475 2/3" CMOS
像素 DM474 3.45 μm 方形像素 · DM475 3.45 μm 方形像素
鏡頭選項 液態鏡頭 (兩機型共用):10 / 16 / 24 mm · C-mount 鏡頭 (兩機型共用):12 / 16 / 25 / 35 / 40 mm
鏡頭技術 DataMan 470 系列液態鏡頭 (HSLL)多級可調
光學模組 鏡頭/光源/濾光片現場可換 + Xpand FOV Expanders
電子快門 最短曝光時間 15 μs · 最長曝光時間 內部照明 1000 μs/外部照明 10000 μs
觸發/輸出 2 固定 + 1 光電隔離 (輸入)· 2 固定 + 1 光電隔離 (高速輸出)
通訊 PROFINET · EtherNet/IP · SLMP · Modbus TCP · TCP/IP · RS-232 · NTP · SFTP · FTP · MRS · Ethernet 10/100/1000 (Java 腳本自訂)
電源 24 VDC ±10% · 1.5 A max (HPIL / HPIT) / 250 mA (non-HPIL) / 1 A max (HPIA)
工作環境 0–57°C 工作 · -20–80°C 儲存
機構 重量 373 g (含 S-mount adapter,無 lens cover)· 尺寸 126.8 × 60.5 × 77.1 mm (長 × 寬 × 高)· Ethernet RJ-45/M12 · 工作溫度 >40°C 需外部散熱片
認證 CE · UL · RoHS · FCC · EN 62471:2006 · IEC 60825-1
兼容性 背向相容 DataMan 300 / 360 系列
訂購料號 DM474L:DMR-474L-0000 · DMR-474L-0111 · DMR-474L-0122-P
DM474Q:DMR-474Q-0000 · DMR-474Q-0111 · DMR-474Q-0122-P · DMR-474Q-MAX · DMR-474Q-TMAX
DM474QL:DMR-474QL-0000 · DMR-474QL-0111 · DMR-474QL-0222
DM474X:DMR-474X-0000 · DMR-474X-0111 · DMR-474X-0111-P · DMR-474X-0122 · DMR-474X-0181-P · DMR-474X-0211 · DMR-474X-0222 · DMR-474X-MAX · DMR-474X-TMAX
DM475:DMR-475L-0000 · DMR-475Q-0000 · DMR-475QL-0000 · DMR-475X-0000
DM474 的 -0000 為讀碼器本體,其餘料號為套件(KIT);套件內容請與 VSK 工程師確認。
常用配件料號 ImageMax(HPIL)前蓋:DM360-HPIL-RE(紅光)· DM360-HPIL-RE-P(紅光偏光)

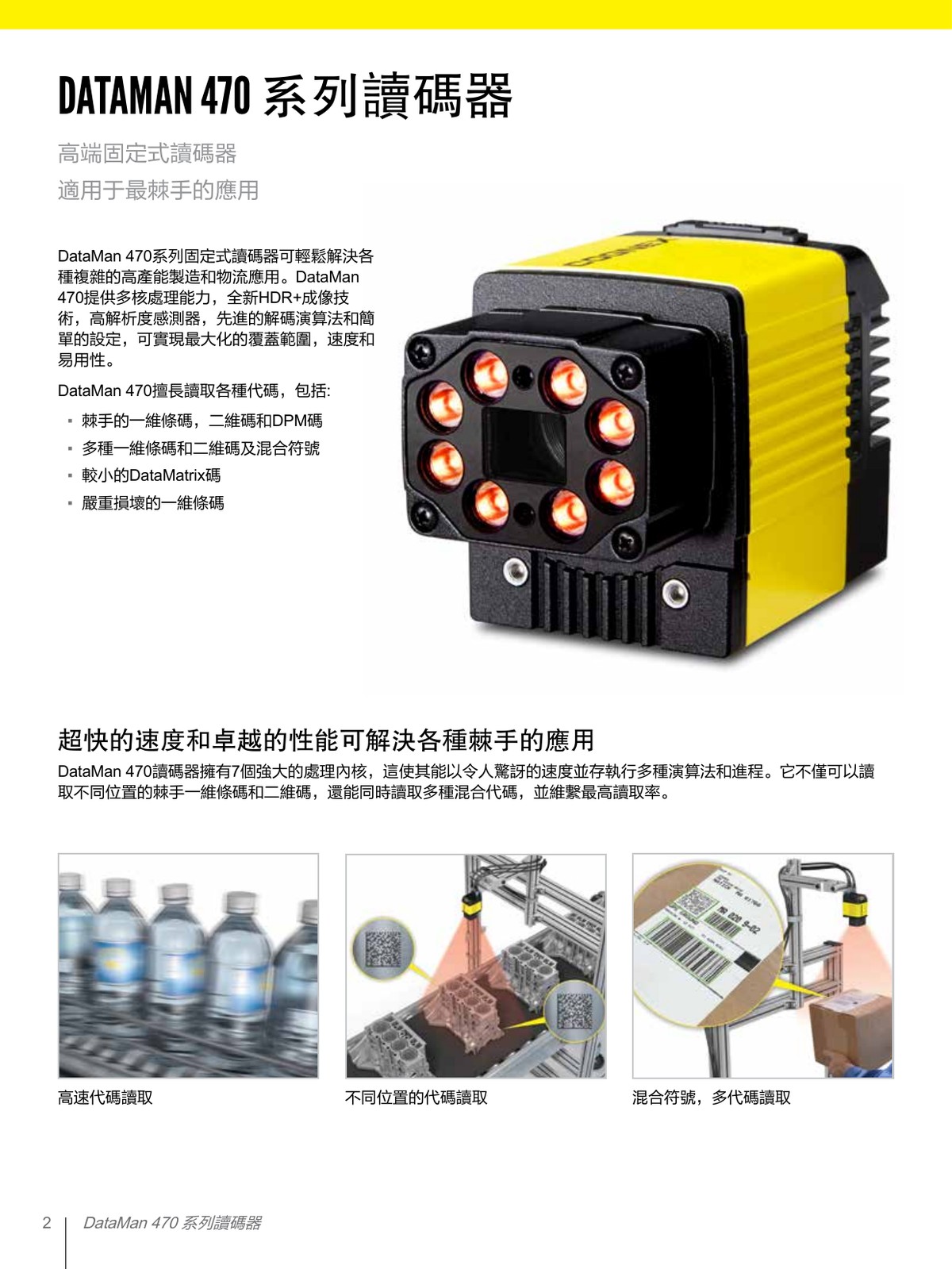

文件來源 Cognex DataMan 470 系列 中文型錄
SECTION / APPLICATIONS

DM470 適合哪些產業?EV 電池 DPM/PCB SMT / 半導體晶圓

Cognex DataMan 470 系列高端固定式讀碼器 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex DataMan 470 系列高端固定式讀碼器 應用於物流倉儲 · AMR 條碼讀取
物流倉儲 · AMR 條碼讀取

物流倉儲 · AMR 條碼讀取

Cognex 官方 DM470 AMR Presentation Reading — AMR 自主移動機器人棧板/料箱條碼讀取,HSLL 液態鏡頭毫秒切換工作距離,大視野 + HDR+ 強化反光標籤讀取。

Cognex DataMan 470 系列高端固定式讀碼器 應用於半導體 · IC 載板 DPM
半導體 · IC 載板 DPM

半導體 · IC 載板 DPM

半導體 IC 載板低對比 DataMatrix/Wafer 雷射蝕刻字元,DM475 5 MP + 2DMax + PowerGrid 演算法處理反光金屬表面難讀 DPM 場景。

Cognex DataMan 470 系列高端固定式讀碼器 應用於高速產線 · 隧道式 HDR 讀取
高速產線 · 隧道式 HDR 讀取

高速產線 · 隧道式 HDR 讀取

DataMan 470 系列高速隧道式產線多條碼 HDR+ 讀取,多讀碼器同步 (MRS)觸發 + Xpand FOV Expanders,適合輸送帶高速混合符號場景。

SECTION / FAQ

常見問題(康耐視 DM470 工程師 Q&A)

A. DataMan 474 (DM474)(1/1.8" CMOS/3 MP/2048×1536 / 80 Hz/鏡頭 C-mount 12/16/25/35/40 mm + 液態鏡頭 10/16/24 mm)— 高速產線、節拍緊、視野中等的場景首選;DataMan 475 (DM475)(2/3" CMOS/5 MP/2448×2048 / 55 Hz/鏡頭 + C-mount)— 大視野/細小條碼/高解析 DPM 場景首選。兩者皆可選 HSLL 液態鏡頭、HDR+、1DMax/2DMax/Hotbars/PowerGrid 演算法、IP67、相同電源/通訊/輸出規格。

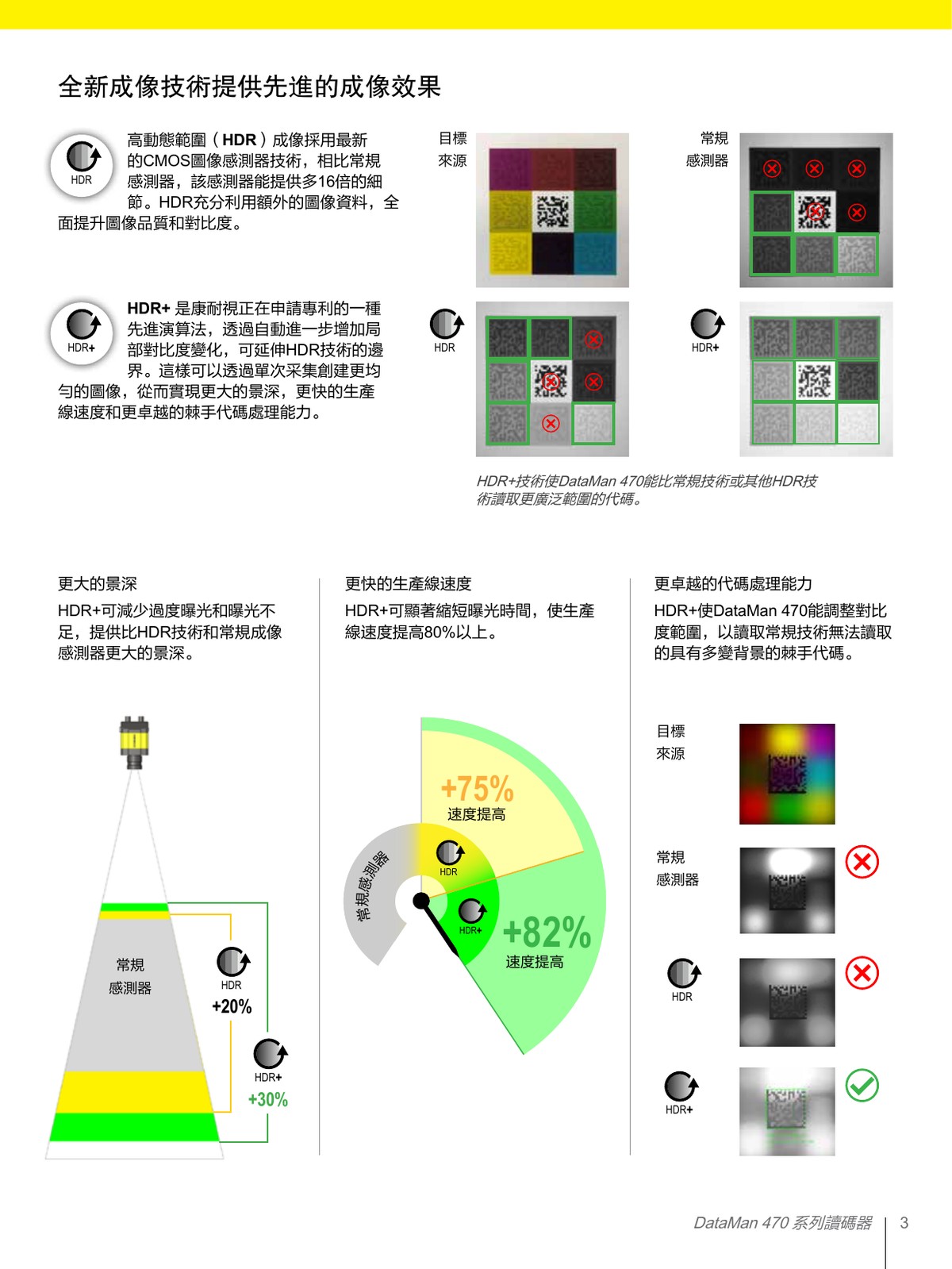

A. HDR+ (High Dynamic Range Plus)為 Cognex DataMan 470 系列導入的 Patent Pending 高動態範圍影像技術。透過自動增加局部對比度變化,以單次採集取得更均勻的影像,減少過度曝光與曝光不足,帶來更大景深、更快產線速度,並可讀取背景多變的棘手代碼。
A. 依 Cognex DataMan 470 系列型錄,演算法與技術為 1DMax、2DMax、Hotbars 與 PowerGrid:1DMax 為全向一維條碼讀取、2DMax 為二維碼讀取、Hotbars 可快速定位與讀取一維條碼、PowerGrid 可定位嚴重損壞或定位器/時鐘圖案/靜音區完全消除的二維碼。可同時跑多演算法處理混合符號讀取。
A. DM470 系列 = 「高端固定式/適用最棘手應用」(HDR+/HSLL 液態鏡頭/模組化光學/Xpand FOV 擴展/多讀碼器同步/IP67/相容 DataMan 300/360 系列配件)。一般產線 DM280/DM380 足夠;讀碼失敗會停線損失大、難讀 DPM、混合符號高速場景 才選 DM470。
A. DataMan 470 可在單一視野內同時讀取多個代碼與混合符號。DataMan 475 (DM475)的 5 MP 大視野 + Xpand FOV Expanders 特別適合 SMT Tray 盤、PCB 多 panel 追溯、3C 元件托盤批次掃描等「一拍多碼」應用,實際數量依條碼大小與密度。
A. HSLL (High Speed Liquid Lens)是 DataMan 470 系列可選的自動對焦液態鏡頭(10/16/24 mm),單台讀碼器即可涵蓋較廣的視野與讀取距離。配合模組化鏡頭/光源可換結構,適合多工位、多焦距、不規則高度產線一機處理。
A. DataMan 470 系列 IP67 (配合電纜與適當 lens cover),工作溫度 0–57°C(超過 40°C 需外部散熱片)/Storage -20–80°C,認證 CE、UL、RoHS、FCC。供電 24 VDC ±10%、1.5 A max(HPIL / HPIT)或 250 mA max(non-HPIL)。重量 373 g。
A. 依 Cognex 官方型錄:PROFINET 、EtherNet/IP、SLMP、 Modbus TCP 、RS-232、千兆乙太網路,以及 TCP/IP、NTP、SFTP、FTP、MRS,並可用 Java 腳本自訂協定。
A. 請提供您的樣品照片與應用條件(檢測項目/視野/節拍/整合需求),VSK 工程師將協助評估適用性並提供機型選型建議。
