1200 萬圖元超高解析
· 4096 × 3000 解析度 · 1.1" CMOS 感測器 · 3.45 μm 像素 · 較寬視場內仍可採集大量細節的組件特徵 · 單台取代多相機方案
1
12 MP / 1.1" CMOS
1200 萬圖元（4096 × 3000）、1.1" CMOS、3.45 μm 像素 — 較寬視場內仍能採集細節特徵。〔SOURCE · Cognex In-Sight 9912 Datasheet〕
2
C 接口鏡頭
C 接口 (C-mount) 鏡頭介面，配 12 MP sensor。原廠提供 IP67 級 C 接口鏡頭蓋，可在惡劣環境下保護並支援直徑較寬的鏡頭。
3
HDR+ + 外部光源控制
HDR+ (High Dynamic Range Plus) 提升整張影像對比度且不犧牲採集速度。透過光源控制連接件連接外部光源。
4
PatMax RedLine
PatMax 與 PatMax RedLine 視覺工具內建 — 業界 2D 圖像匹配黃金標準。
5
Gigabit Ethernet + 工業協定
(1) 千兆乙太網 (10/100/1000 Mbps) + OPC UA / EtherNet/IP / PROFINET B 類 / Modbus TCP / SLMP / IEEE 1588 (CIP Sync)。
點擊圖上 i 標記查看每個功能說明
1200 萬圖元一體化超高解析智慧相機 — 4096×3000 解析度、PatMax RedLine + HDR+、單台取代多相機方案。
SECTION / KEY FEATURES
Cognex In-Sight 9912 核心規格 — 5MP 旗艦級 2448x2048 高解析
Cognex In-Sight 9912 12 MP 超高解析智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
📷
單色 / 彩色雙選項
· 9912 單色 14 fps · 9912C 彩色 8 fps · 同型多種選擇 · 滿足金屬反光、精密量測、彩色辨識多元場景
✦
PatMax RedLine 黃金標準
· PatMax RedLine 業界標準 2D 圖像匹配 · 迅速、可靠、高度準確 · 完整 In-Sight 視覺工具庫 · 定位、測量、計數、識別一體完成
💡
HDR+ 高動態範圍
· HDR+ (High Dynamic Range Plus) · 延伸 HDR 邊界 · 提升整張影像對比度 · 不犧牲採集速度 · 強反光 / 低對比場景優化
🧩
EasyBuilder 免編程設定
· In-Sight EasyBuilder 使用者視窗 · 四步驟引導完成設定 · 試算表選項可直接登入視覺工具 · 取代過去需 PC 或控制器編程的應用
🛡
IP67 一體化 · 400 g
· IP67 級防護外殼 · 含 C 接口鏡頭蓋 · 53.4 × 60.5 × 121.0 mm · 400 g · 24 VDC · Gigabit Ethernet 一線整合
SECTION / SPECIFICATIONS
Cognex In-Sight 9912 完整規格表
| 解析度 | 12 MP (4096 × 3000) |
| 感測器 | 1.1" CMOS · 3.45 μm |
| 採集速度 | 14 fps 單色 · 8 fps 彩色 |
| 防護 | IP67 |
| 機型 | 9912 (單色, 14 fps) · 9912C (彩色, 8 fps) |
| 鏡頭 | C 接口 (含 IP67 級鏡頭蓋) |
| 光源 | 透過光源控制連接件連接外部光源 |
| 視覺工具 | PatMax · PatMax RedLine |
| 儲存 | 7.2 GB 非易失性快閃記憶體 · 832 MB SDRAM · 8 GB 微型 SD 卡 |
| 通訊 | Gigabit Ethernet · OPC UA · EtherNet/IP · PROFINET B 類 · Modbus TCP · SLMP · IEEE 1588 (CIP Sync) · TCP/IP · UDP · FTP · SFTP · Telnet · SMTP · RS-232 |
| I/O | (1) 觸發 · (1) 通用輸入 · (2) 通用輸出 · (2) 雙向輸入/輸出 · 可擴充 CIO-MICRO / CIO-1400 |
| 機構 | 53.4 × 60.5 × 121.0 mm · 400 g · 24 VDC |
| 設定環境 | In-Sight EasyBuilder (免編程) |
| 文件來源 | Cognex In-Sight 9912 Datasheet (catalog.pdf) |
SECTION / APPLICATIONS
IS9912 適合哪些產業？AOI 半導體晶圓 / PCB 細節瑕疵
Cognex In-Sight 9912 12 MP 超高解析智慧相機 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

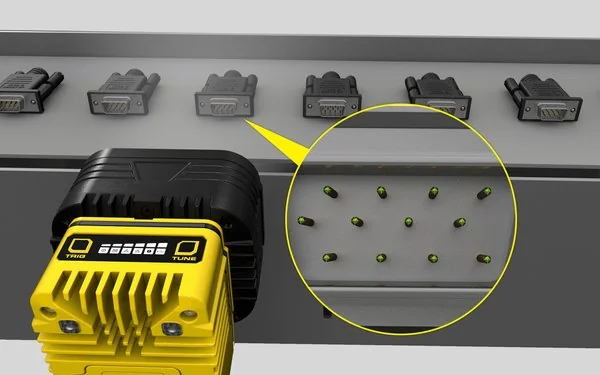

電子 · 連接器針腳
電子 · 連接器針腳
IC 連接器 pin 高解析檢測、針腳缺陷與彎曲偵測 — 12 MP 一鏡到底，較寬視場內仍能採集細節特徵。
PCB · 大尺寸全幅 AOI
PCB · 大尺寸全幅 AOI
大尺寸 PCB 全幅 AOI、HDI 微小元件檢測 — 取代原需多台相機方案，減少複雜性與標定需求。
SECTION / FAQ
常見問題（康耐視 IS9912 工程師 Q&A）
Q：9912 vs 9902L 差別？
**9912** = 1200 萬圖元**面陣**掃瞄 (4096 × 3000)、1.1" CMOS、3.45 μm 像素、14 fps (單色) / 8 fps (彩色)。**9902L** = **線陣**掃瞄、1.1" CMOS、7 μm 像素、3200 萬或 1600 萬圖元 (軟體可配置 2048 或 1024 × 16384)、66K 線/秒。面陣高解析全幅檢測選 9912；連續輸送帶 / 圓柱面展開 / 卷對卷線掃描選 9902L。〔SOURCE · Cognex In-Sight 9912 Datasheet〕
Q：9912 跟 9912C 怎麼選？
**9912** (單色, 14 fps) — 對比明顯場景、金屬器具、字元、紋理、瑕疵首選；**9912C** (彩色, 8 fps) — 需顏色辨識的場景 (彩色標籤 / 包裝 / 醫療標示 / 線材色碼)。兩者皆採 1.1" CMOS + 3.45 μm 像素 + 4096 × 3000 解析度，差異僅在影像類別與採集速度。
Q：12 MP 真的需要嗎？哪些場景值回票價？
依 Cognex 官方說明，9912 1200 萬圖元適合：(1) 較大檢測區域同時維繫高解析度；(2) 取代物體或組件尺寸超大、原本需多台相機方案；(3) 安裝距離較遠 (與危險裝置保持安全距離) 的場景；(4) 較寬視場內採集大量細節特徵的應用。一般組裝 / 條碼 / 定位用 2-5 MP 即足夠。
Q：9912 採集速度 14 fps / 8 fps 全幀夠用嗎？
依 Datasheet **單色 9912 最大採集速度 14 fps、彩色 9912C 最大 8 fps**。實際節拍取決於工具複雜度。需要更高節拍可透過 ROI 部分讀取，或考慮較低解析度但較高 fps 的 In-Sight 機種。VSK 工程師可協助評估「全幅 vs ROI」策略。
Q：9912 內建哪些視覺工具？
依 Datasheet 內建 **PatMax 與 PatMax RedLine** — Cognex 業界標準 2D 圖像匹配。搭配 In-Sight EasyBuilder 使用者視窗即可完成定位 / 量測 / 計數 / 識別 / 數學 / 邏輯 / 幾何 / 圖形顯示工具，免編程設定。
Q：9912 鏡頭與光源怎麼配？
9912 採 **C 接口 (C-mount)** 鏡頭介面，原廠提供 **IP67 級 C 接口鏡頭蓋**保護並支援直徑較寬的鏡頭。光源**不內建**，透過光源控制連接件連接外部光源 (如環形 / 條形 / 同軸 / 背光等 Cognex 配套光源)。VSK 提供完整 BOM 含鏡頭 + 光源 + 控制器選型。
Q：9912 儲存與處理器規格？
依 Datasheet：**7.2 GB 非易失性快閃記憶體** (程式儲存) + **8 GB 微型 SD 卡** (程式 / 圖像 / 資料) + **832 MB SDRAM** (處理記憶體)。本機可儲存程式、影像與檢測資料。
Q：9912 支援哪些通訊協定？
依 Datasheet：(1) 千兆乙太網 (10/100/1000 Mbps)；**一般協定** TCP/IP、UDP、FTP、SFTP、Telnet、SMTP、RS-232；**工業協定** OPC UA、EtherNet/IP 含 Rockwell 附設檔、PROFINET B 類、iQSS (Mitsubishi)、Modbus TCP、SLMP / SLMP 掃描器、IEEE 1588 (CIP Sync)。VSK 提供 Cognex 產品技術諮詢與選型評估。
Q：9912 防護與機構規格？
**IP67 級防護**含 C 接口鏡頭蓋，可防液體與灰塵，**消除外部保護殼體需求**。尺寸 **53.4 × 60.5 × 121.0 mm**，重量 **400 g**，電源 **24 VDC**。一體化設計適合空間有限產線。
Q：本頁所有規格資訊的依據是？
本頁所有 9912 / 9912C 規格、解析度、感測器、採集速度、視覺工具、儲存、I/O、通訊協定、機構、防護等級資料，**全部憑據 Cognex In-Sight 9912 視覺系統 Datasheet (catalog.pdf)**。Datasheet 未明確記載的數字 (如價格、特定鏡頭型號) 不在本頁出現。
