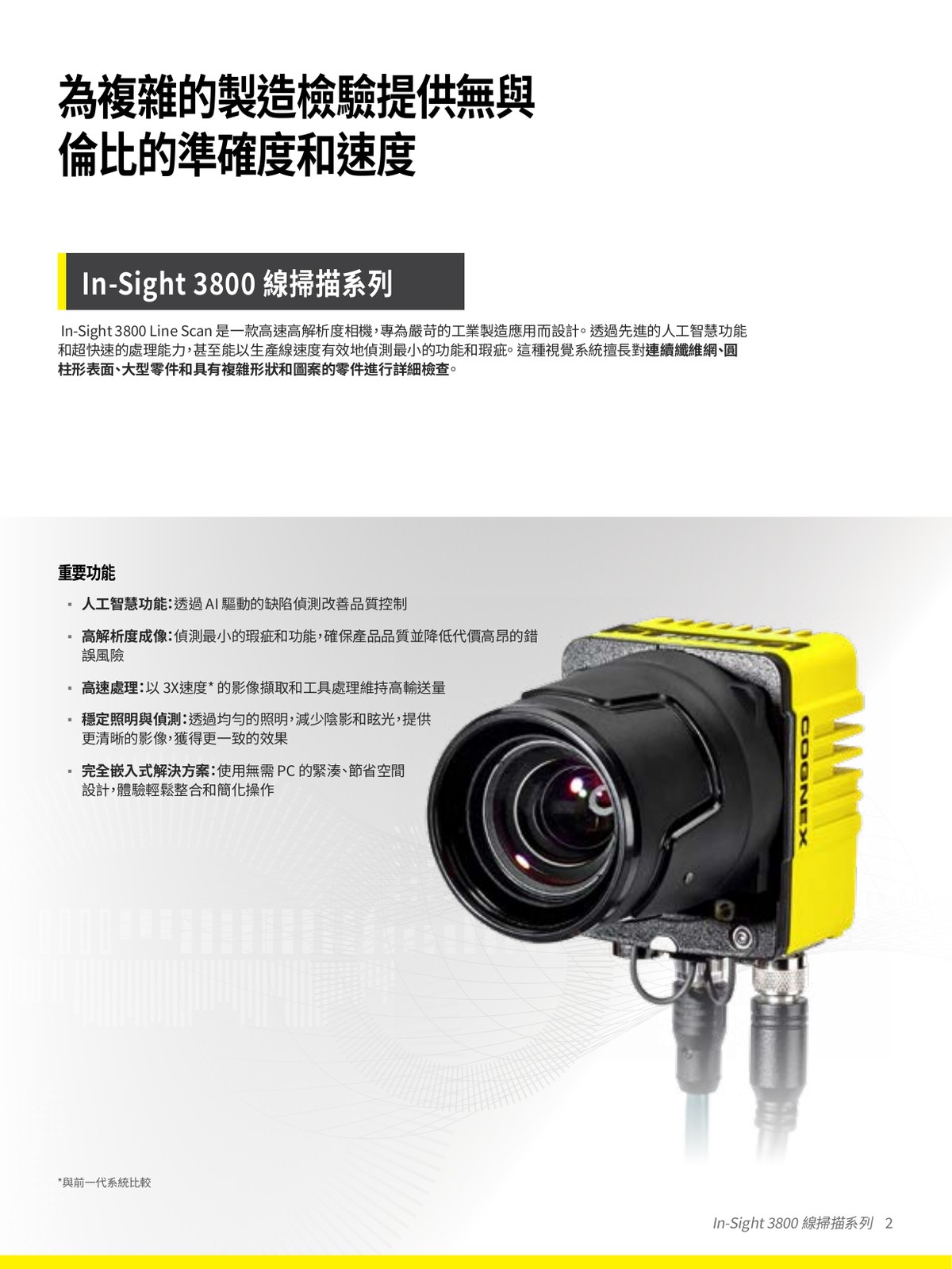

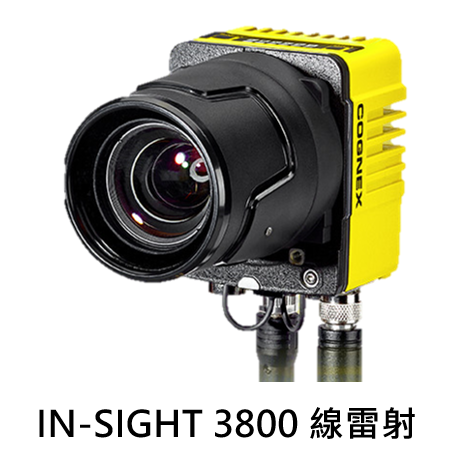

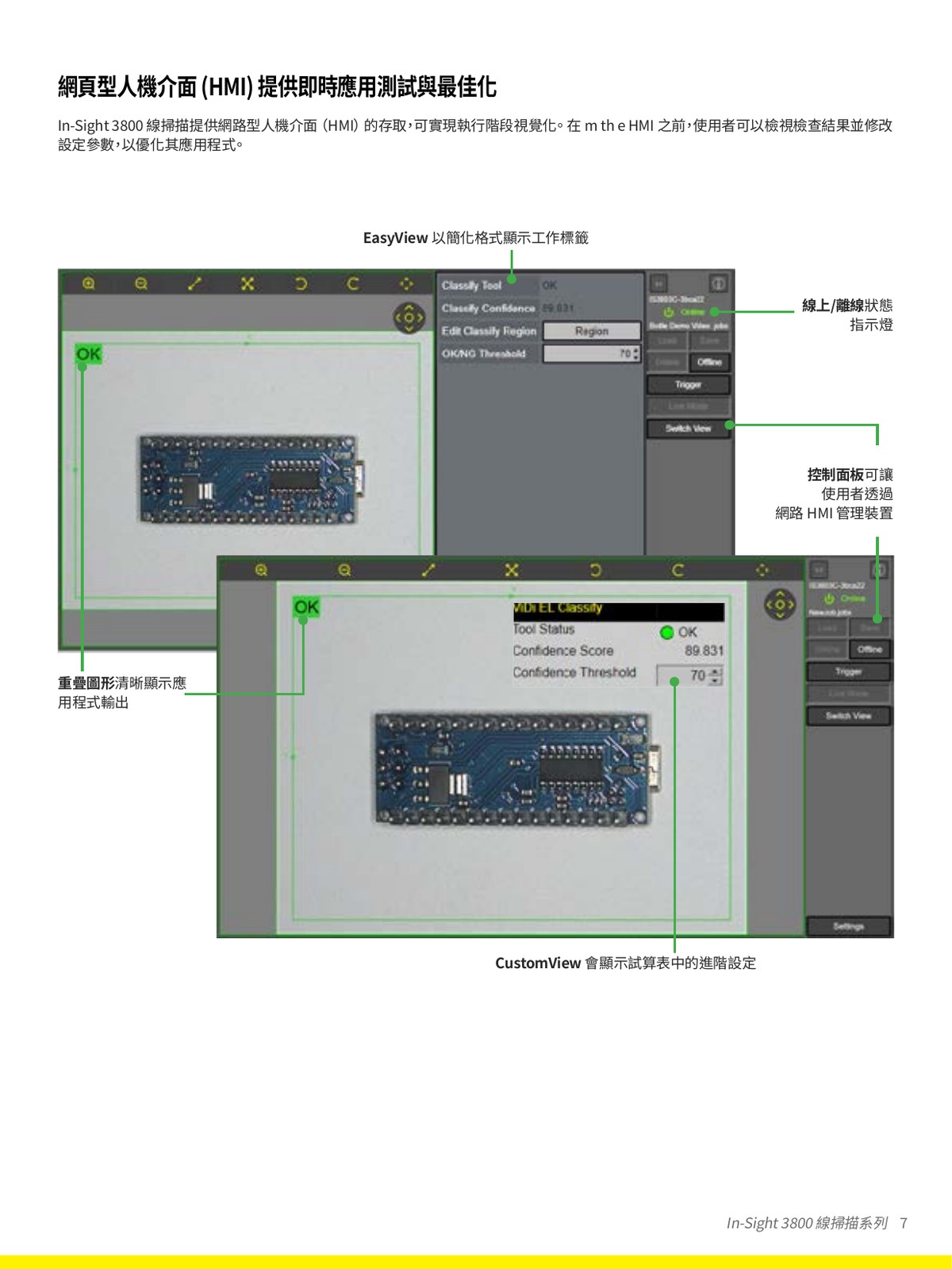

Cognex In-Sight 3800 Line Scan 一體化線掃描智慧相機
1

1" CMOS Line Scan 感測器

1" CMOS 8-bit 單色線型感測器。IS3802LX 7 μm 像素/2048 × 16376 / 169 kHz;IS3804LX 3.45 μm 像素/4096 × 16376 / 84 kHz。

點擊圖上 i 標記查看每個功能說明

MACHINE VISION

Cognex In-Sight 3800 Line ScanIS3802LX (2K)/IS3804LX (4K) × -SR/-SA 線掃描智慧相機

一體化 1" CMOS 線掃描智慧相機、規則式 + Edge Learning 邊緣學習 AI 雙引擎、適圓筒展開/連續基材/大型工件高解析掃描。

  • ✓ 型式: Line Scan(一體化線掃描智慧相機)
  • ✓ 機型: IS3802LX(2K 單色)· IS3804LX(4K 單色)
  • ✓ 感測器: 1" CMOS · 8-bit 單色
  • ✓ 解析度: 2K: 2048 × 16376 (32 MP) · 4K: 4096 × 16376 (64 MP)
  • + 18 項規格,看完整規格表 ↓

一體化線掃描智慧相機 — 1" CMOS line scan + Edge Learning AI 內建,適用圓筒展開/連續基材/大型工件高解析掃描。

SECTION / KEY FEATURES

Cognex In-Sight 3800 Line Scan 核心規格 — 線掃描 + AOI 整合

Cognex In-Sight 3800 Line Scan 一體化線掃描智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

═

2 機型:2K/4K 線掃描解析度

· IS3802LX — 2K 單色,2048 × 16376 (32 MP),169 kHz 線速率 · IS3804LX — 4K 單色,4096 × 16376 (64 MP),84 kHz 線速率 · 1" CMOS 8-bit 單色感測器

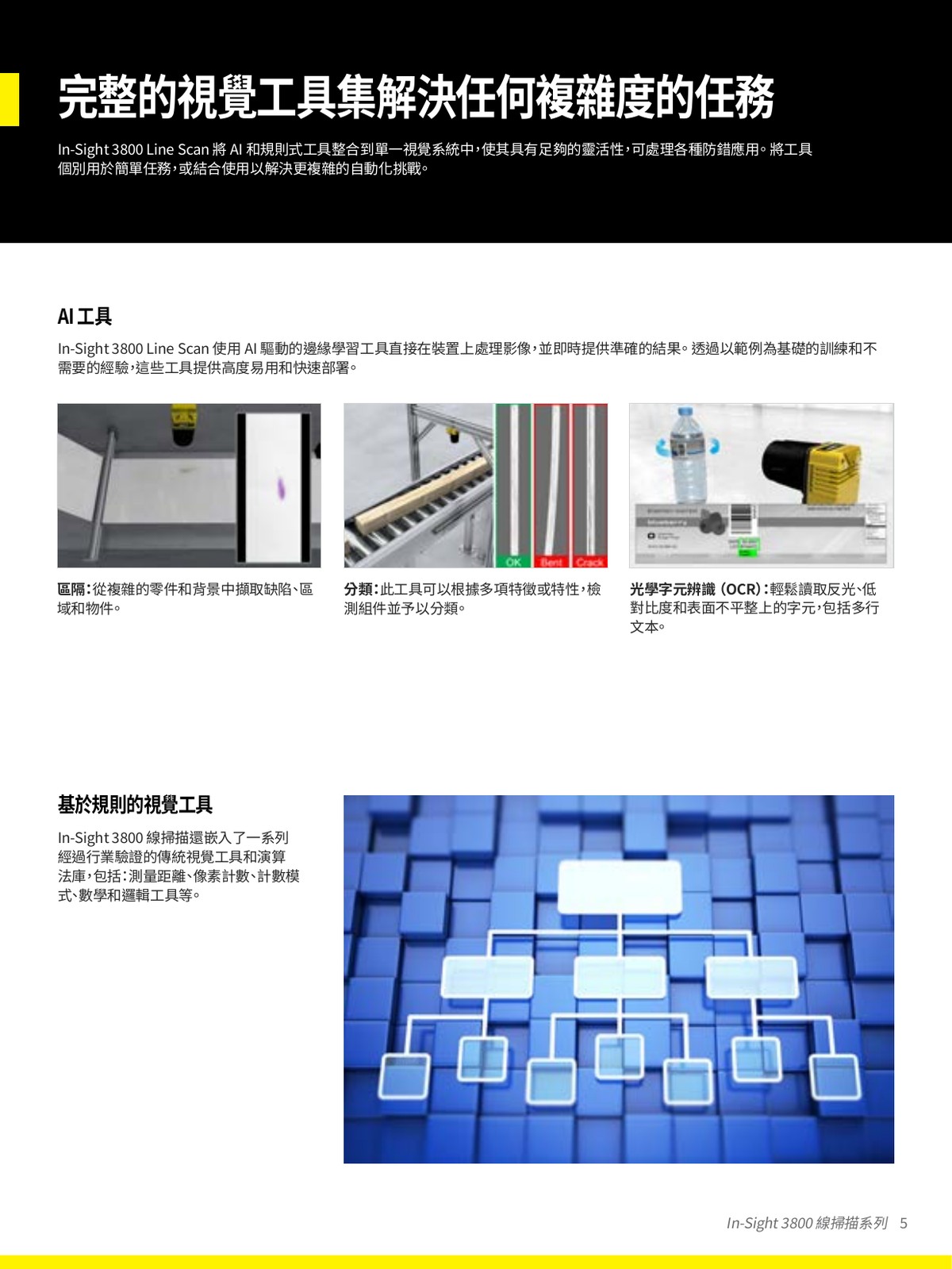

Edge Learning AI 工具內建

· Segmentation — 從複雜背景擷取瑕疵/區域/物件 · Classification — 多特徵分類 · OCR — 反光/低對比/不平整表面字元 · 範例式訓練免程式經驗

〇

圓筒展開/連續基材/大件掃描

· 圓筒/罐裝/瓶身 360° 連續展開 · 紙張/薄膜/織物連續卷對卷 · 大型/複雜外型工件全幅檢測 · 影像 overlap 技術防漏線

Encoder 同步 · 高速 I/O

· 2 路 Encoder 線路輸入(quadrature)· 1 路光隔離觸發輸入 · 1 路額外通用輸入 · 最多 2 路高速輸出;編碼器輸入 10–30 VDC(最高 500 kHz)

雙 Gigabit Ethernet · 工業通訊完整

· 2 路 10/100/1000 BaseT GigE(PLC 流量隔離)· PROFINET/EtherNet/IP / SLMP / Modbus TCP/(S)FTP/RS-232C · IEEE 1588(CIPSync)時間同步

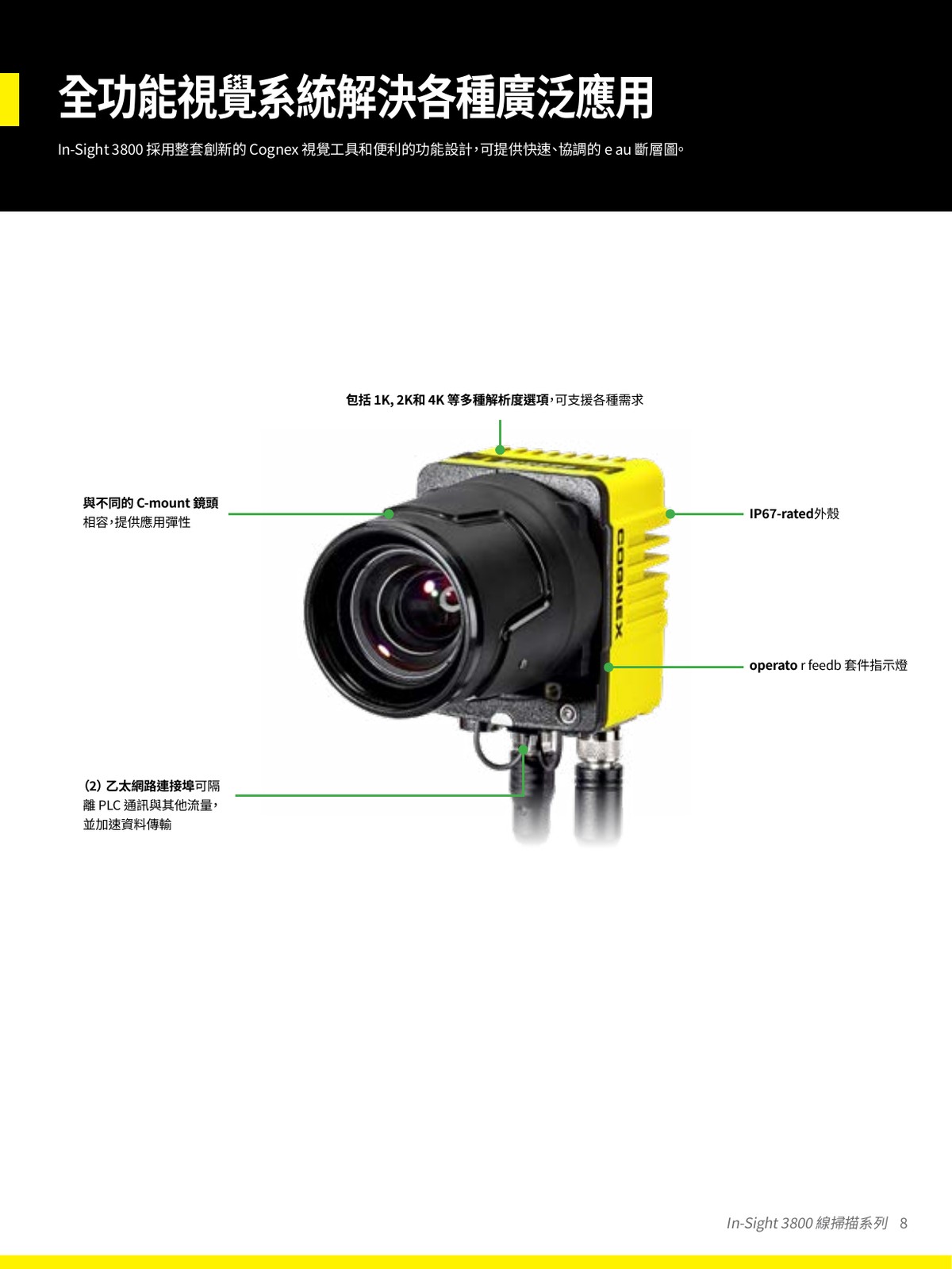

IP67 工業防護 · 鋁鋅鑄造

· IP67(含 IP67 鏡頭蓋)· 鋁鋅合金壓鑄機身、烤漆塗裝 · 機身重量 570 g(含 C-mount 蓋 625–650 g)· 工作溫度 0–40°C

SECTION / VIDEO

IS3800 Line Scan 影片解說

In-Sight 3800 Line Scan:工件太長一張拍不完?Cognex 線掃描相機
影片章節(7)
  1. 00:00Q1 工件太長一張拍不完?
  2. 00:15Q2 捲材跑很快小斑點抓得到?
  3. 00:25Q3 圓瓶上的批號轉著也讀得到?
  4. 00:35Q4 瑕疵剛好卡在兩張圖交界?
  5. 00:45Q5 2K 還是 4K 要怎麼挑?
  6. 00:55Q6 線掃描相機一定要配電腦?
  7. 01:05Q7 我的產線適合線掃描嗎?
SECTION / SPECIFICATIONS

Cognex In-Sight 3800 Line Scan 完整規格表

型式 Line Scan(一體化線掃描智慧相機)
機型 IS3802LX(2K 單色)· IS3804LX(4K 單色)— 每款各有 SR(Rule-based)/SA(All tools,含 Edge Learning)兩種 toolset variants · Mono only(datasheet 無 color line scan 版本)
感測器 1" CMOS · 8-bit 單色
解析度 1K Mode: 1024 × 16376 (16 MP) · 2K: 2048 × 16376 (32 MP) · 4K: 4096 × 16376 (64 MP) — 全部 8-bit Mono
像素尺寸 1K Mode: 14 × 14 μm · 2K: 7 × 7 μm · 4K: 3.45 × 3.45 μm 方形像素
線速率 1K Mode: 87 kHz (11.5 μs/line) · 2K: 169 kHz (5.9 μs/line) · 4K: 84 kHz (11.9 μs/line)
電子快門 0.1 μs – 1,000,000 μs
鏡頭 C-mount only(支援 Moritex SR series 6/12/16/25/35/50 mm)
工具庫 AI: Edge Learning Segmentation/Classification/OCR · 規則式:Measure Distance/Pixel Count/Count Patterns/Math & Logic · In-Sight 完整工具庫
Trigger / Encoder / I/O 1 路光隔離觸發輸入 · 2 路 quadrature 編碼器輸入 · 1 路通用輸入 · 最多 2 路高速輸出;編碼器輸入 10–30 VDC(最高 500 kHz)
通訊 雙 GigE 10/100/1000 BaseT · PROFINET · EtherNet/IP · SLMP · Modbus TCP · (S)FTP · RS-232C · IEEE 1588 (CIPSync)
儲存 7.2 GB 非揮發 Flash · 4 GB 系統記憶體 · 1 GB 影像處理記憶體
電源 24 V DC ±10%, 2.0 A max
防護/法規 IP67(含 IP67 鏡頭蓋與全部線纜接妥)· CE · FCC · KCC · TÜV SÜD NRTL · EU RoHS · China RoHS
機構/重量 鋁鋅合金壓鑄、烤漆 · 4 × M3 安裝孔(孔距依原廠型錄圖面) · 本體 570 g(45/60/75 mm C-mount 蓋 625/635/650 g)
工作溫度 0–40°C(儲存 -20–80°C),濕度 <95% 非冷凝
訂購料號 IS3802LX(2K):IS3802LX-00001-SR · IS3802LX-00001-SA
IS3804LX(4K):IS3804LX-00001-SR · IS3804LX-00001-SA
-SR=EasyBuilder/Spreadsheet 規則式工具、-SA=全部工具;單色機型,出貨不含光源、鏡頭與鏡頭蓋。
常用配件料號 Moritex SR 系列鏡頭:ML-U0618SR-18C(6 mm) · ML-U1217SR-18C(12 mm) · ML-U1615SR-18C(16 mm) · ML-U2515SR-18C(25 mm) · ML-U3518SR-18C(35 mm) · ML-U5022SR-18C(50 mm)
鏡頭蓋:COV-380-CMNT-45(45 mm) · COV-380-CMNT-60(60 mm) · COV-380-CMNT-75(75 mm) · COV-7000-CMNT-LGX(30 mm 延伸)
支架:BKT-INS-01(M3/M4/1/4-20 安裝孔) · ISB-7000-7K(轉換支架) · ISB-7000-5K(轉換支架)
文件來源 Cognex In-Sight 3800 Line Scan Datasheet · Lit. No. IS3800LSDS-EN-02-2025 (EN) / IS3800LSDS-TW-02-2025 (TW)

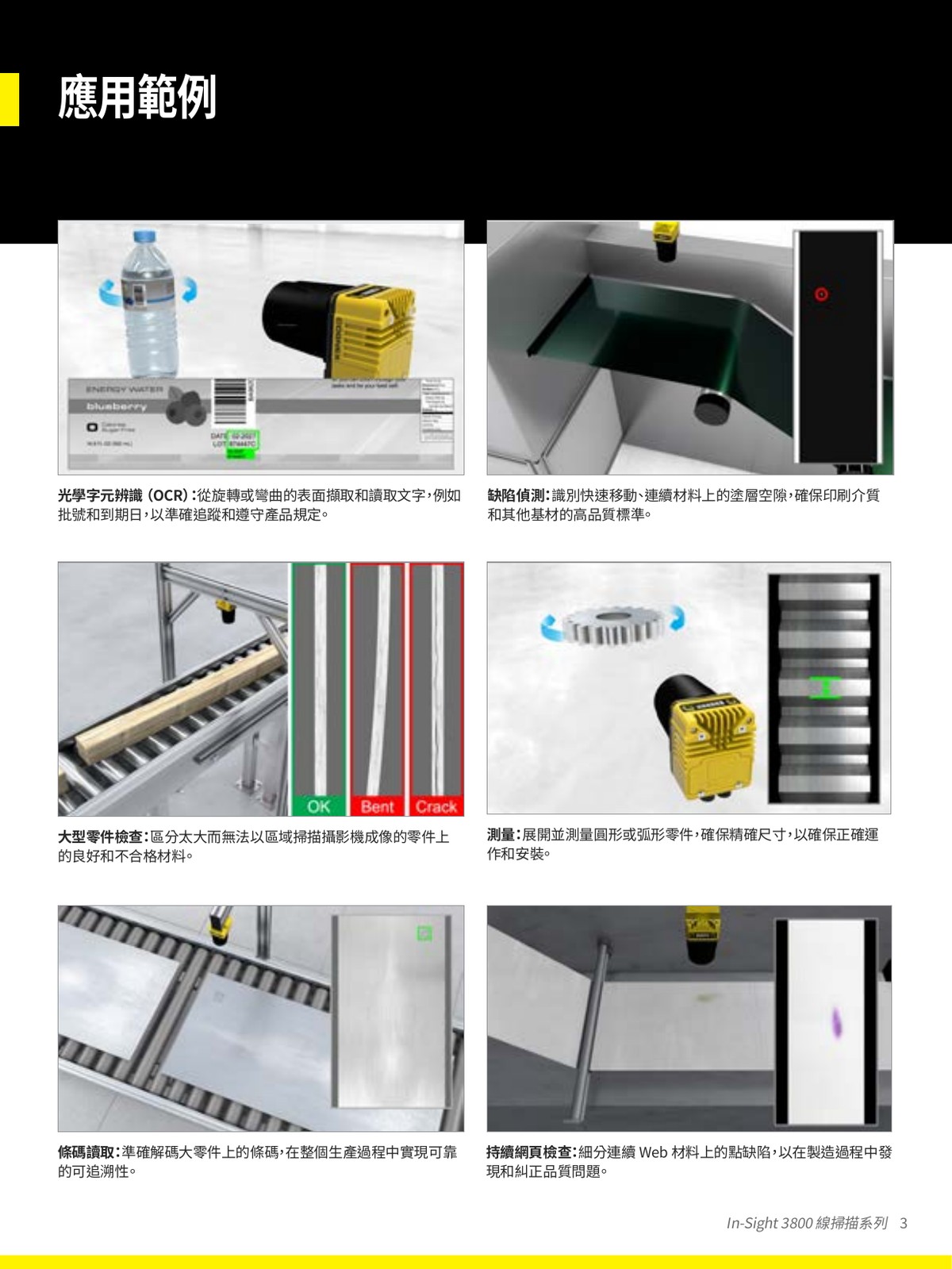

SECTION / APPLICATIONS

IS3800 Line Scan 適合哪些產業?PCB 連續掃描/紡織面板瑕疵

Cognex In-Sight 3800 Line Scan 一體化線掃描智慧相機 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

印刷/紙張/薄膜

印刷/紙張/薄膜

連續卷對卷(roll-to-roll)印刷品、紙張、薄膜、織物外觀/套印/瑕疵掃描。Line Scan 高解析線速率配合 Encoder 同步,搭配影像重疊(overlap)技術,分段影像之間不漏檢。

圓筒/瓶罐/罐裝

圓筒/瓶罐/罐裝

圓柱形工件 360° 展開掃描(瓶身、罐身、汽水罐、藥瓶等),搭配旋轉機構與 Encoder 同步,單次掃描可取得完整周長影像。

大型工件/板材/玻璃

大型工件/板材/玻璃

大尺寸金屬板材、玻璃面板、太陽能矽晶、光學玻璃等大幅影像高解析掃描,適合面掃描 FOV 不足或精度不夠的場景。

SECTION / FAQ

常見問題(康耐視 IS3800 Line Scan 工程師 Q&A)

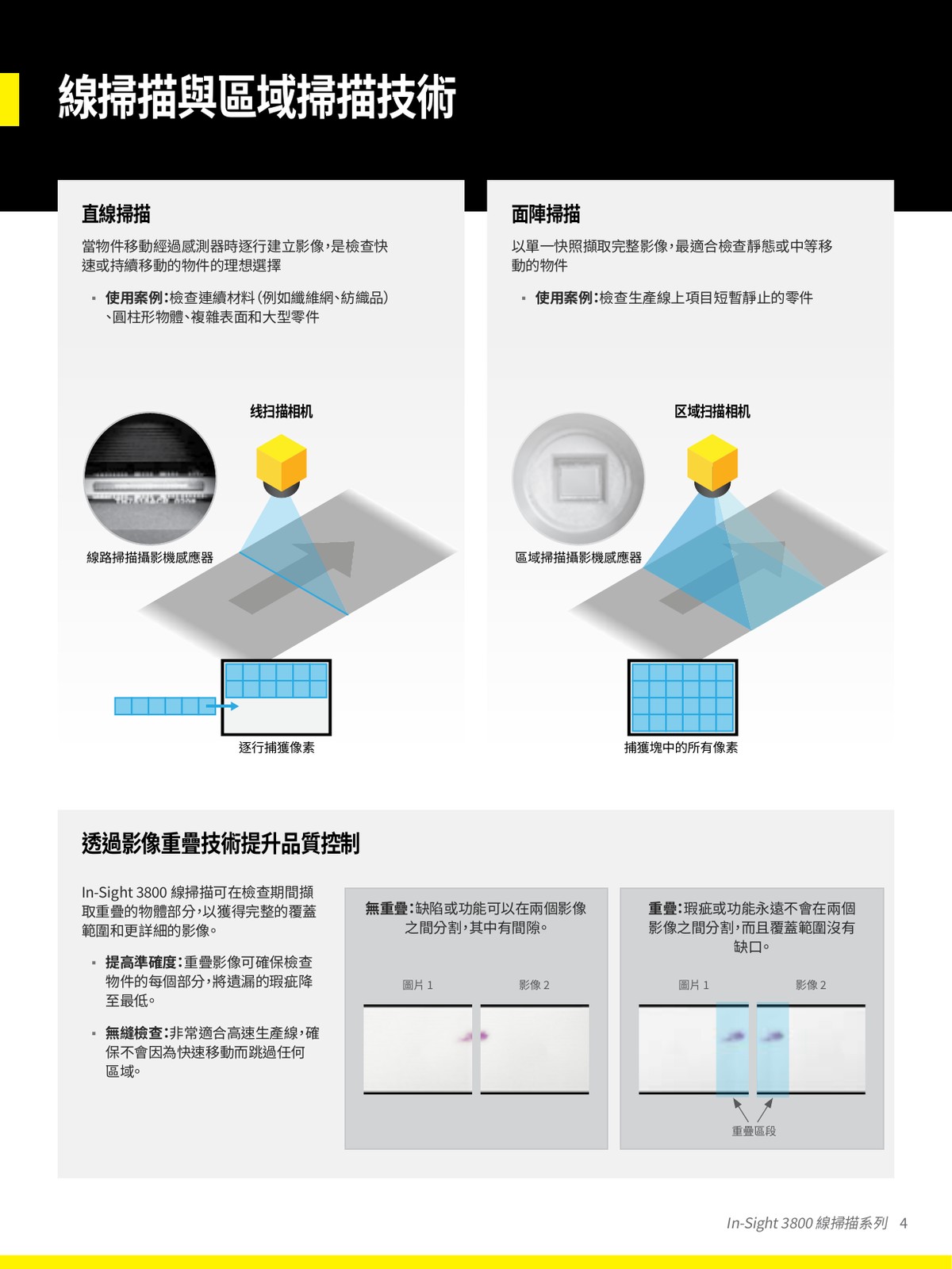

A. 面掃描(Area Scan)= 單次拍攝整張影像,適合靜止或單次拍攝的物件。線掃描(Line Scan)= 感測器一次擷取一條線,搭配物件移動由連續線組合成大影像,適合圓筒 360° 展開、連續紙張/薄膜/織物、大型或複雜外型工件、需要超高解析度的場景。In-Sight 3800 Line Scan 透過 image overlap 技術避免影像分割時瑕疵被切斷或漏線。
A. 依「解析度 vs 線速率」反推:IS3802LX(2K, 2048 × 16376 / 32 MP, 169 kHz 線速率,7 μm 像素)— 線速率約為 4K 的 2 倍;IS3804LX(4K, 4096 × 16376 / 64 MP, 84 kHz 線速率,3.45 μm 像素)— 單張影像可達 64 MP,適合細微瑕疵與特徵檢測。兩機型皆為 1" CMOS 8-bit 單色、C-mount。
A. 3800 Line Scan 原生內建 2 路專用 Encoder 線路輸入(quadrature)+ 1 路光隔離觸發輸入。每個 Encoder pulse 觸發一條 line acquisition,影像 Y 方向解析度由每個脈衝對應的物件移動距離(依 PPR 與傳動機構換算)決定。VSK 提供 Encoder 選型、安裝、PPR 計算與防抖參數調校服務。
A. 依 Cognex 官方 Datasheet,3800 Line Scan 內建 Edge Learning 3 大工具:Segmentation(從複雜背景擷取瑕疵/區域/物件)、Classification(依多特徵或外觀分類)、OCR(反光/低對比/不平整/多行字元辨識)。Edge Learning 採範例式訓練(example-based),無需深度學習程式經驗,推論在裝置邊緣完成。另內建完整 In-Sight 規則式視覺工具庫(Measure Distance/Pixel Count/Count Patterns/Math & Logic 等),AI 與規則式工具可單獨或串接使用。
A. 雙 Gigabit Ethernet port (10/100/1000 BaseT, auto MDIX, IEEE 802.3) — 可將 PLC 通訊與其他資料流量隔離。通訊協定:TCP/IP、PROFINET、EtherNet/IP、SLMP、Modbus TCP、(S)FTP、RS-232C、IEEE 1588(CIPSync)時間同步。IP 設定支援 DHCP、static、link-local。
A. 機身:鋁鋅合金壓鑄、烤漆塗裝。基座:4 × M3 - 6H 4.5 mm 深安裝孔(孔距依原廠型錄圖面)。鏡頭蓋:45 / 60 / 75 mm 三種塑膠 C-mount 蓋可選(COV-380-CMNT-45 / 60 / 75)。重量:本體 570 g、加 45 mm 蓋 625 g、60 mm 蓋 635 g、75 mm 蓋 650 g(不含鏡頭)。防護:IP67(含 IP67 鏡頭蓋並全部線纜或防塵塞妥善接妥)。振動/衝擊:IEC 60068-2-6 / 60068-2-27(含線材與 ≤150 g 鏡頭測試通過)。
A. 請提供您的樣品照片與應用條件(檢測項目/視野/節拍/整合需求),VSK 工程師將協助評估適用性並提供機型選型與整合建議。
A. In-Sight 3800 Line Scan 為工業級規格:防護 IP67(含 IP67 鏡頭蓋與全部線纜接妥)、運作溫度 0-40°C、儲存溫度 -20-80°C、濕度 <95% 非冷凝。認證:CE、FCC、KCC、TÜV SÜD NRTL、EU RoHS、China RoHS。包裝測試 IEC 60068-2-27(80 Gs/11 ms 半正弦)、振動測試 IEC 60068-2-6(10-500 Hz, 100 m/s²)。〔Cognex In-Sight 3800 Line Scan Datasheet · Lit. No. IS3800LSDS-EN-02-2025〕
