Cognex In-Sight L38 3D 雷射位移智慧相機
1

線雷射 + CMOS

雷射依配置為藍光或紅光;一般線雷射與 L38-500 高功率線雷射的波長、安全等級及輸出功率不同。全 X 解析度最高 7.5 kHz,分級模式最高 10–11 kHz,實際依 FOV 與取像設定確認。

點擊圖上 i 標記查看每個功能說明

3D LASER

Cognex In-Sight L38 系列 3D 雷射位移感測器L38-33/L38-50/L38-100/L38-300/L38-500線雷射三角測量、Z 軸 44–1100 mm、2D/3D 視覺工具、IP65

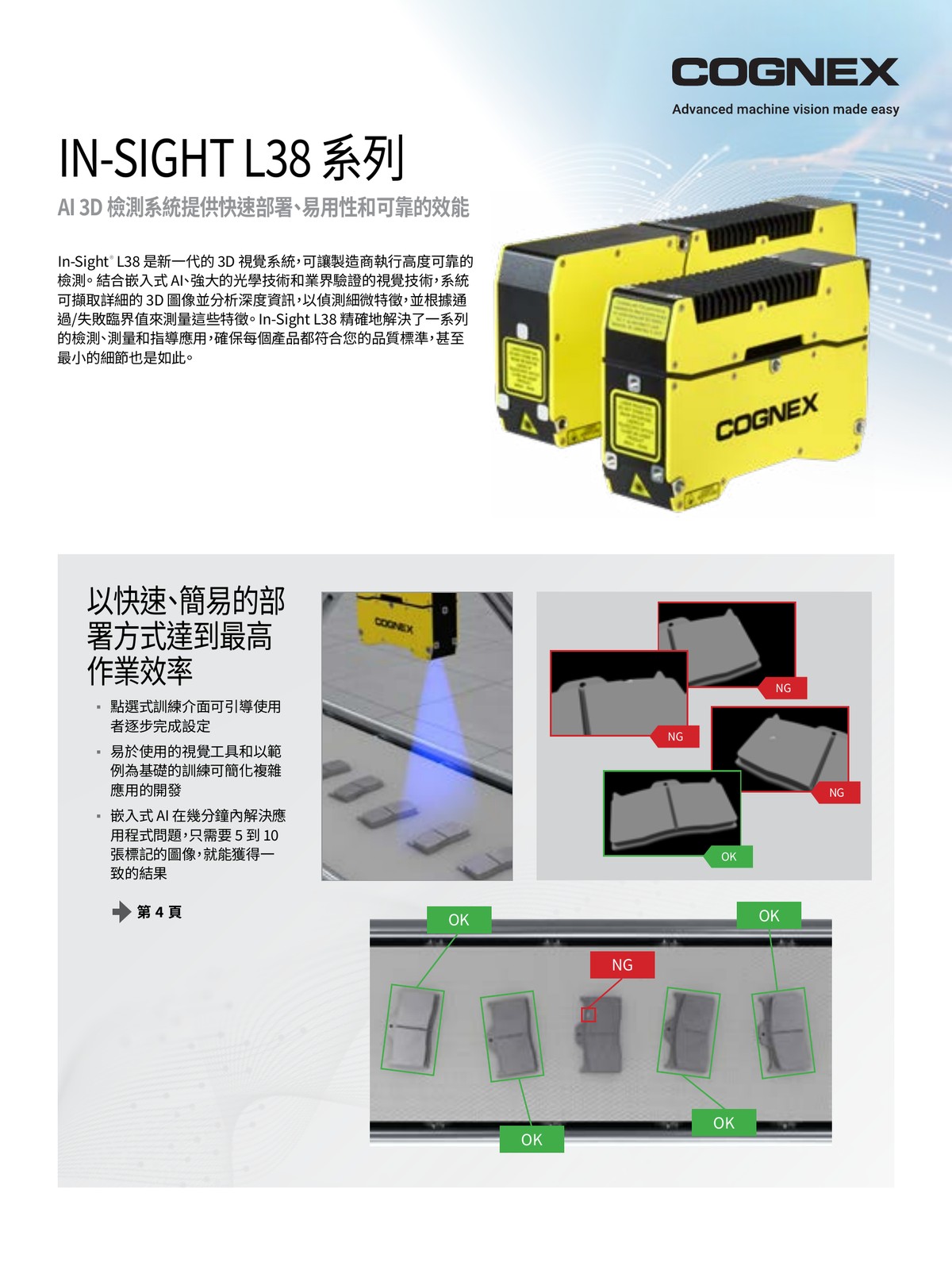

In-Sight L38 整合雷射輪廓掃描與處理器,可在相機上執行 2D/3D 檢測;支援 Edge Learning 的工具組依訂購型號選擇。5 種機型涵蓋 Z 軸 44–1100 mm。L38 with VisionPro 則是另搭 PC 的配置。

  • ✓ 原理: 3D 雷射位移(三角測量)+ 相機內建 2D/3D 視覺工具
  • ✓ 機型: L38-33/L38-50/L38-100/L38-300/L38-500(5 種機型)
  • ✓ Z 軸測量範圍: 44 / 106 / 235 / 745 / 1100 mm(依機型)
  • ✓ X 軸視野: 近距 33 / 55 / 75 / 95 / 405 mm(依機型,遠距更大)
  • + 27 項規格,看詳細規格對照表 ↓

Cognex In-Sight L38 = 整合處理器的 3D 雷射位移智慧相機,5 種機型涵蓋 Z 軸 44–1100 mm;相機內執行 2D/3D 工具,Edge Learning 依工具組選擇。另有 L38 with VisionPro 的 PC 型配置。

SECTION / KEY FEATURES

Cognex In-Sight L38 核心規格 — 3D 雷射 + AI 視覺工具整合

Cognex In-Sight L38 3D 雷射位移智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

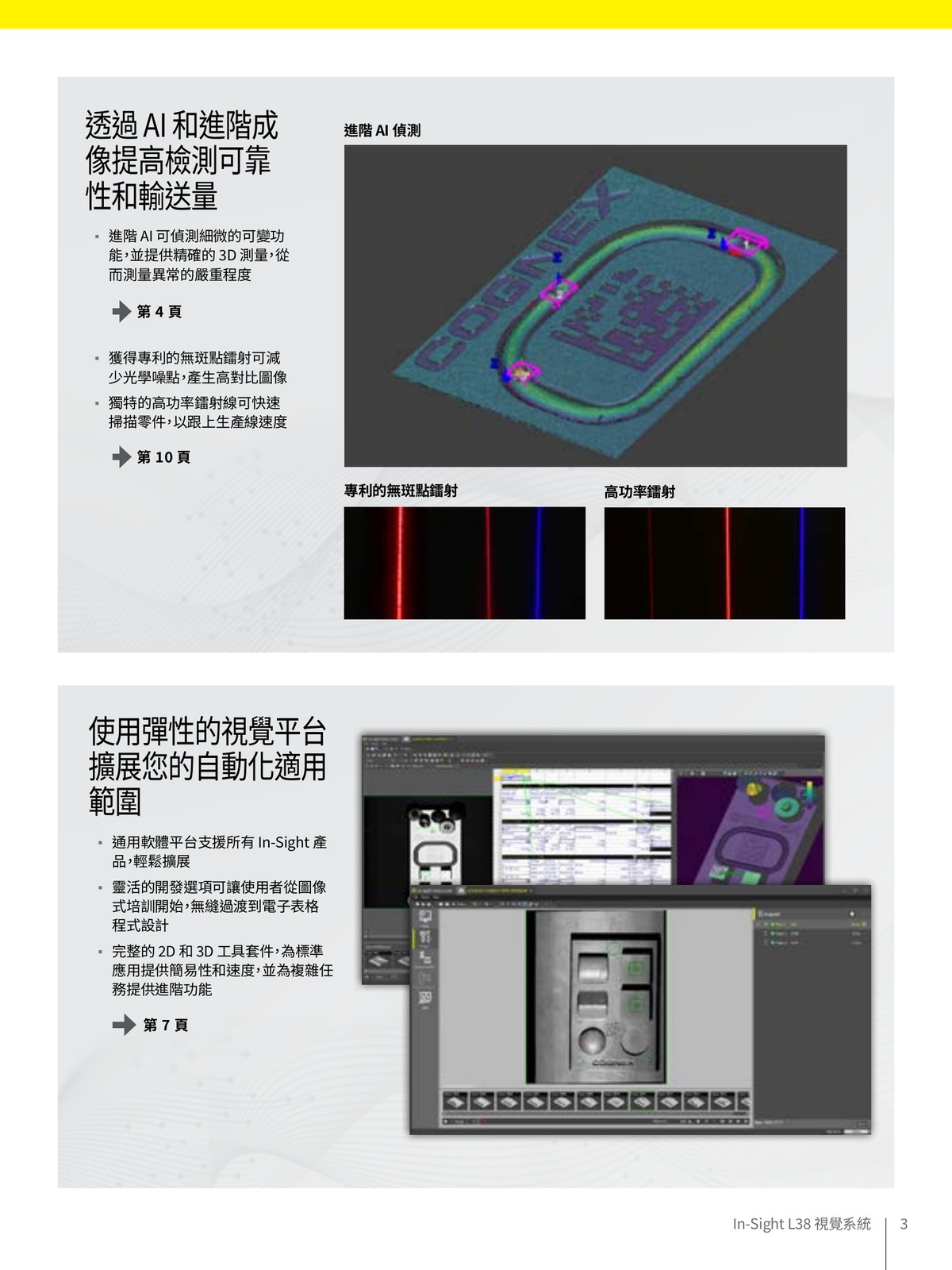

3D 雷射三角測量

線雷射 + CMOS 感測器以三角測量取得真實世界 3D 高度資料(X/Y/Z),用於量測長度、寬度、高度、傾斜、體積等 3D 特徵。

5 種機型 涵蓋 Z 軸 44–1100 mm

L38-33/L38-50/L38-100/L38-300/L38-500 五種型號,Z 軸測量範圍依序為 44 / 106 / 235 / 745 / 1100 mm,依工件高度差異與工作距離選型。

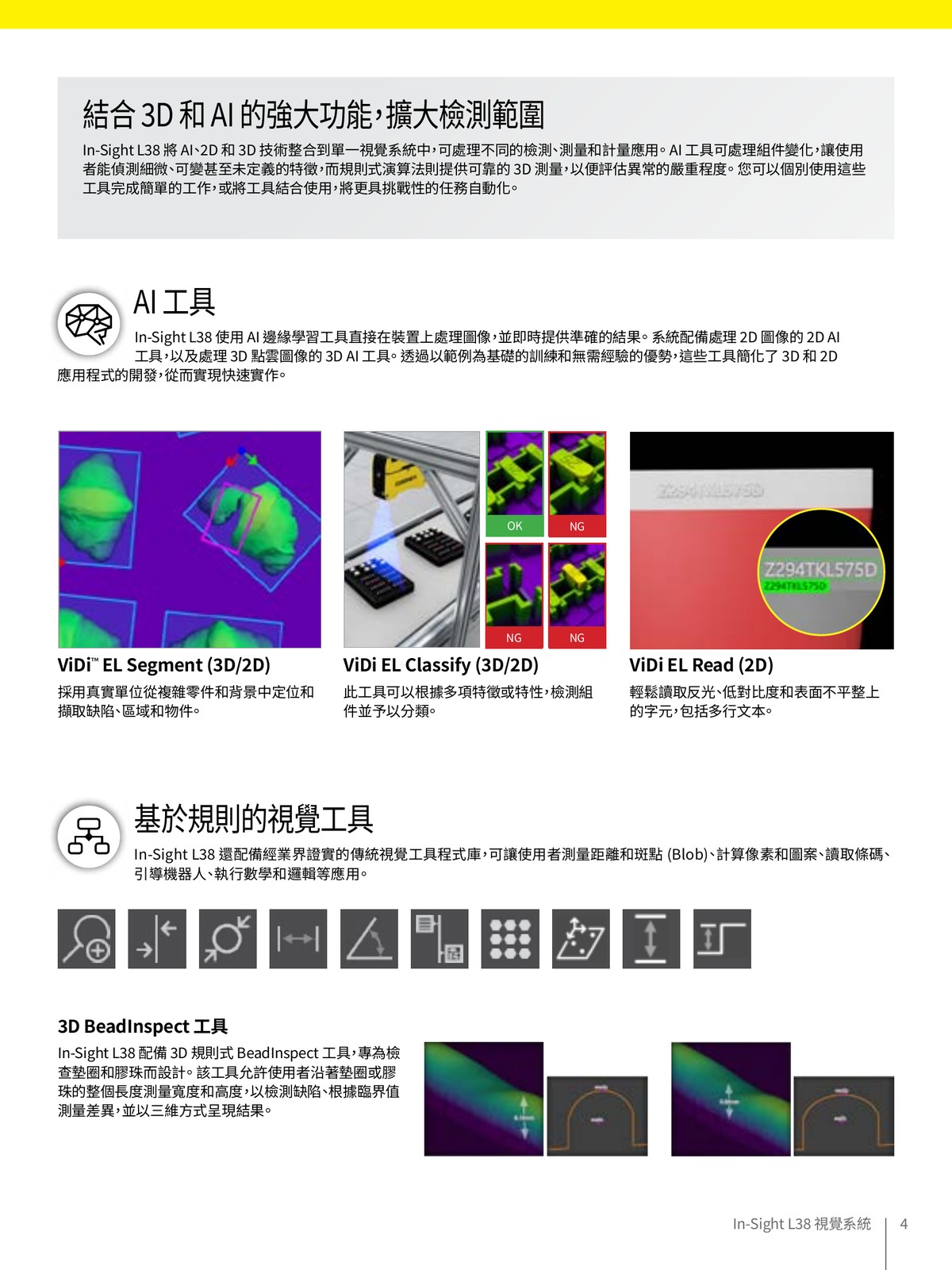

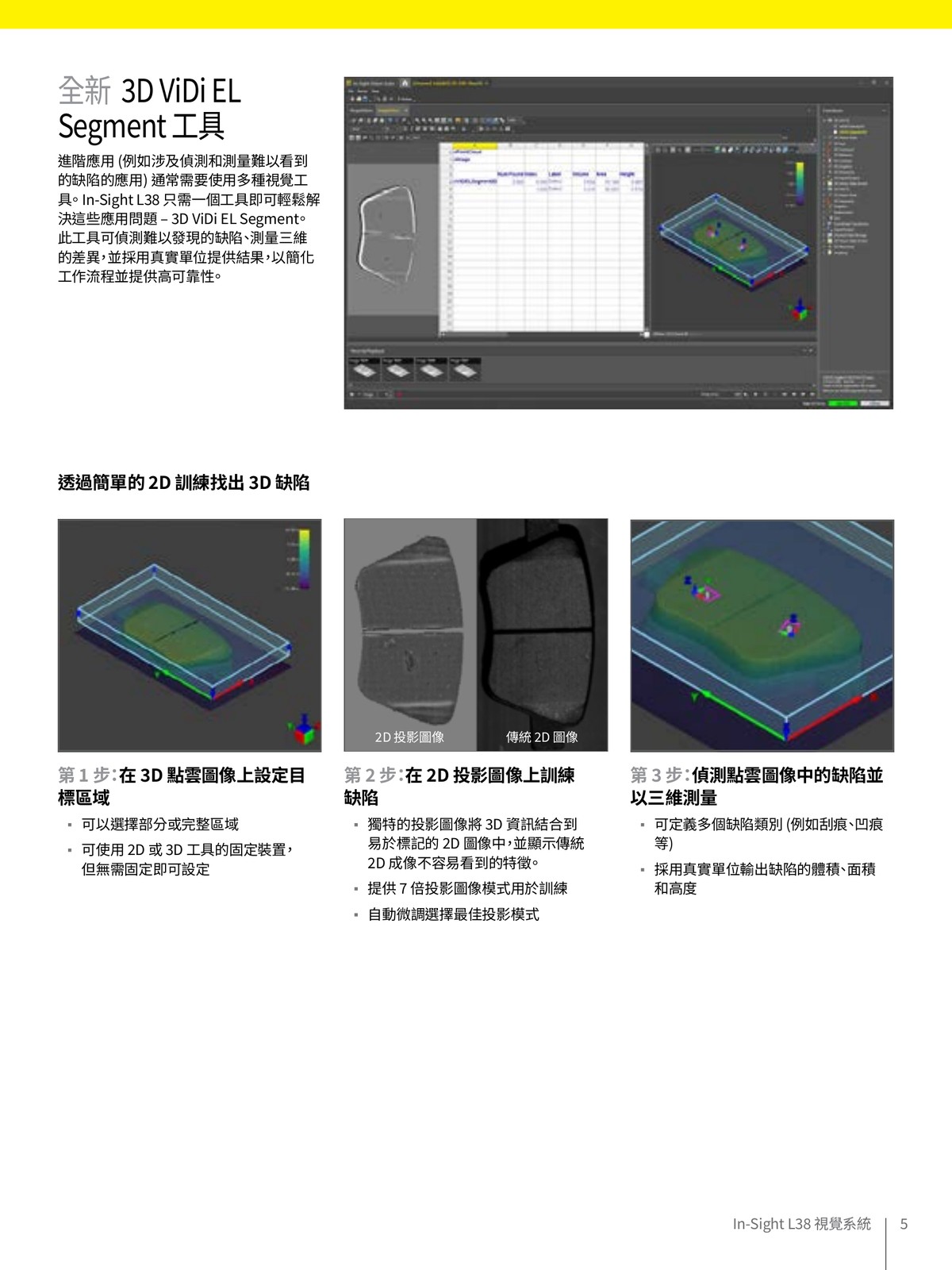

相機內建處理器與視覺工具

In-Sight L38 是整合處理器的 3D 雷射位移智慧相機,可在相機上執行檢測,Edge Learning 工具依訂購型號選擇。L38 with VisionPro 是另一種 PC 型配置,使用 PC 端 VisionPro 工具;需要 PC 端 AI 時另評估相應軟體授權與主機配置。

依雷射配置區分 Class 2M/Class 2

L38-33 / 50 / 100 / 300 使用 Class 2M 雷射,L38-500 高功率線雷射為 Class 2。依雷射標籤與現場風險規劃防護,避免直視光束或用光學器具觀看,反光工件須控制反射方向。

SECTION / VIDEO

In-Sight L38 產品介紹與功能演示影片

L38 3D 相機:凹痕、刮傷 2D 拍不出來怎麼辦?Cognex In-Sight L38
影片章節(7)
  1. 00:00Q1 凹痕刮傷看不清 2D 拍不出來?
  2. 00:15Q2 膠條寬窄高低量得出來嗎?
  3. 00:25Q3 壓印的字沒對比讀得出來嗎?
  4. 00:35Q4 反光的金屬面要另外架燈嗎?
  5. 00:45Q5 教 AI 認瑕疵要拍很多張?
  6. 00:55Q6 工件大小不一要選哪一台?
  7. 01:05Q7 適不適合我的工件?
SECTION / 5-MODEL COMPARISON

In-Sight L38 系列 5 機型詳細規格對照表(L38-33 / L38-50 / L38-100 / L38-300 / L38-500)

本表以 In-Sight L38 主機型錄與英文 Reference Guide Rev. 26.2.0.3 為準;雷射波長、輸出功率、安全等級、掃描率、供電與尺寸採新版手冊。角度列另標示 L38 with VisionPro 型錄參考,不作智慧相機的訂購依據。SA 工具組含所有工具,SR 為規則式工具;訂購時另確認藍/紅光配置與工具組。Z 軸重複精度條件:量測範圍中央 4 × 4 mm 區域、100 次量測平均;Z 線性依型錄測試條件,不等於整站允收精度。

手機可左右滑動查看完整表格。

規格 L38-33 L38-50 L38-100 L38-300 L38-500
視野與測量範圍 (mm)
間隙距離 (CD) 93 92 130 180 600
Z 軸測量範圍 44 106 235 745 1100
X 軸近距離視野 33 55 75 95 405
X 軸中距視野 36 73 128 278 744
X 軸遠距離視野 39 90 180 460 1082
鏡頭到雷射角度(L38 with VisionPro 型錄參考) 41.0° 34.6° 22.0° 10.3° 9.6°
雷射與光源
波長 (nm) 450 (藍) 450 (藍)/640 (紅) 450 (藍)/640 (紅) 450 (藍)/640 (紅) 445 (藍)/638 (紅)
輸出功率 (mW) 4.7 (藍) 4.7 (藍)/4.4 (紅) 4.7 (藍)/4.4 (紅) 4.7 (藍)/4.4 (紅) <30(藍/紅)
斑點大小中距 (µm) 72 110 (藍)/140 (紅) 181 / 235 240 / 350 360 / 480
精度與解析度
X 軸解析度頂 (µm) 17.2 28.6 39.1 49.5 213
X 軸解析度底 (µm) 20.3 46.9 93.8 239.6 574
Z 軸解析度頂 (µm) 1.7 2.5 4.4 6.9 42
Z 軸解析度底 (µm) 2.7 6.9 25.9 147.5 302
Z 重複精度中部 (µm) 0.5 0.5 1 2 10
Z 線性 (%FS) ±0.06 ±0.06 ±0.04 ±0.05 ±0.1
機構
重量 0.94 kg 0.94 kg 0.94 kg 0.94 kg 1.28 kg
尺寸 (mm) 150.5 × 101 × 45 150.5 × 101 × 45 150.5 × 101 × 45 150.5 × 101 × 45 250.5 × 101 × 45
系列規格(雷射等級與尺寸依機型區分)
原理 3D 雷射位移(三角測量)+ 相機內建 2D/3D 視覺工具
資料點/輪廓 1920
掃描率 全 X 解析度最高 7.5 kHz;分級模式最高 10–11 kHz(依取像設定)
雷射等級 L38-33 / 50 / 100 / 300:Class 2M;L38-500:Class 2(IEC 60825-1)
外殼保護 IP65
工作溫度 0-35°C 無散熱片 · 0-45°C 有散熱片
儲存溫度 -20-70°C
濕度 <80% 非冷凝
震動/撞擊 10-57 Hz · 1.5 mm X,Y,Z 每方向 3 hr · 15G/6 ms
電源 24 V DC ±10%;耗電電流最高 750 mA(電源容量另依安裝規範選定)
介面 Gigabit Ethernet (M12-8 X-Coded)
軟體相容性 In-Sight Vision Suite;EasyBuilder/Spreadsheet 設定與相機端執行
AI/深度學習 相機端支援 Edge Learning,依工具組選擇(SA 所有工具/SR 規則式工具)
訂購料號 L38-33:ISL38-33B-SR · ISL38-33B-SA
L38-50:ISL38-50B-SR · ISL38-50B-SA · ISL38-50R-SR · ISL38-50R-SA
L38-100:ISL38-100B-SR · ISL38-100B-SA · ISL38-100R-SR · ISL38-100R-SA
L38-300:ISL38-300B-SR · ISL38-300B-SA · ISL38-300R-SR · ISL38-300R-SA
L38-500:ISL38-500B-SR · ISL38-500B-SA · ISL38-500R-SR · ISL38-500R-SA
B=藍光雷射、R=紅光雷射;SR/SA 為不同配置型號,選型請與 VSK 工程師確認。
文件來源 In-Sight L38 主機型錄及 Reference Guide Rev. 26.2.0.3(2026-08-17) · VSK L38 型錄

精度/視野 tradeoff:越小型號(L38-33)精度越高但視野越小 · 越大型號(L38-500)視野越大但精度較低。近距高精選 L38-33、遠距大視野選 L38-500。

SECTION / MODEL SELECTION

In-Sight L38 怎麼選型號?L38-33~L38-500 依工件對照

5 款 In-Sight L38 的差別在視野、Z 軸量測範圍與解析度:型號數字越大,視野與量測範圍越大,解析度數值也越大(較粗)。先依工件大小與公差選型,數值見5 機型詳細規格對照表。

手機可左右滑動查看完整表格。

應用需求 建議型號 選型理由
小工件、公差最嚴,要量微米級高度 L38-33 系列中視野最小,Z 解析度與重複精度最佳;只有藍光雷射。
小到中型工件 L38-50 視野與量測範圍大於 L38-33;藍光或紅光雷射可選。
中型工件 L38-100 Z 軸量測範圍與視野再擴大。
大型工件、高度落差大 L38-300 量測範圍與視野大於 L38-100。
需要最大視野與量測範圍 L38-500 雷射等級為 Class 2(其餘機型為 Class 2M),機身較長、較重。
相機端要用 Edge Learning 工具組 SA SA 含所有工具,SR 為規則式工具(見規格表「訂購料號」列)。

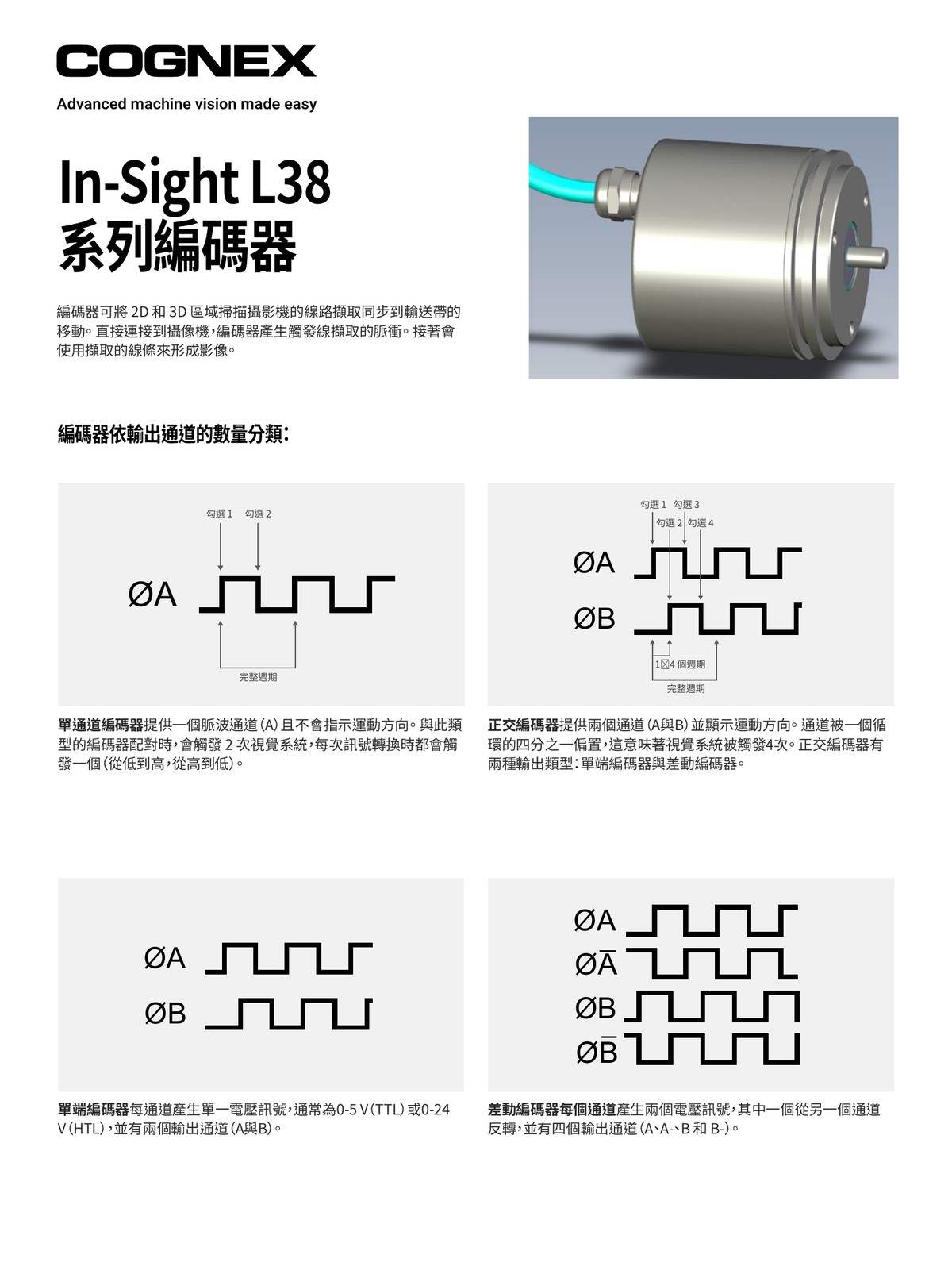

以編碼器同步輸送帶取像 L38-33:LS-Encoder-5000-00
L38-50/100/300:LS-Encoder-2500-00
L38-500:LS-Encoder-1000-00
原廠 In-Sight L38 Series Encoder 資料標示的建議款(L38EncoderDS-07-2025)。
要用 PC 端 VisionPro 開發 L38 with VisionPro 另一種 PC 型配置,使用 PC 端 VisionPro 工具。

資料來源:In-Sight L38 主機型錄及 Reference Guide Rev. 26.2.0.3(本頁規格對照表)、Cognex In-Sight L38 Series Encoder(L38EncoderDS-07-2025)。實際型號仍需以樣品影像、視野、工作距離與節拍確認,可與 VSK 工程師討論。

SECTION / APPLICATIONS

L38 適合哪些產業?汽車零件 3D 量測/機構件形狀檢測

Cognex In-Sight L38 3D 雷射位移智慧相機 可評估以下產業的 3D 檢測任務,由 VSK 工程師依工件條件提供選型與整合建議。

Cognex In-Sight L38 3D 雷射位移智慧相機 應用於汽車
汽車

汽車

車身 Flush & Gap 縫隙平整度 3D 量測、車門組裝品質;依智慧相機或 PC 型配置規劃

Cognex In-Sight L38 3D 雷射位移智慧相機 應用於電子
電子

電子

保險絲盒元件分類辨識、車用電子件組裝檢測

Cognex In-Sight L38 3D 雷射位移智慧相機 應用於通用應用
通用應用

通用應用

工件高度、間隙、表面形狀與組裝狀態檢測;量測範圍與視野依機型規劃

FREE EVALUATION

Cognex In-Sight L38 3D 雷射位移智慧相機 適合您的產線?

威視康提供需求評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

FAQ/常見問題

Cognex In-Sight L38 系列常見問題

A. In-Sight L38 是整合處理器的線雷射 3D 智慧相機,可在相機上執行 2D/3D 檢測,Edge Learning 依工具組選擇。L38 with VisionPro 是另搭 PC 的配置。3D-A1000/A5000 為區域式 3D 取像,L4000/DSMax/L68 則屬雷射輪廓方案;依量測範圍、視野、節拍與處理架構選型。
A. L38 為雷射輪廓 + AI 整合相機、適合機械零件 3D 量測 + 表面瑕疵分類同時需求。A 系列(A1000 / A5000)為結構光全域 3D AOI、適合大物件單張 3D 拍攝 (如散裝取物、棧板體積量測)。
A. In-Sight L38 是整合處理器的 3D 雷射位移智慧相機,可在相機上執行檢測,Edge Learning 工具依訂購型號選擇。L38 with VisionPro 是另一種 PC 型配置,使用 PC 端 VisionPro 工具;需要 PC 端 AI 時另評估相應軟體授權與主機配置。
A. 汽車零件 (引擎缸體高度、變速箱齒輪量測)、機構件 (壓鑄件平面度/缺料/燒結缺陷)、電子製造 (連接器針腳高度)、機械手臂引導 (3D 對位)等需 3D 量測 + AI 瑕疵判定的場景。
A. 型錄的 Z 軸重複精度依機型為 0.5–10 µm,測試條件是量測範圍中央 4 × 4 mm 區域、100 次量測平均。這不是整站量測誤差;VSK 工程師會依工件公差、工作距離、視野與基準件確認可用精度。
A. 選用含 Edge Learning 的 In-Sight L38 工具組,可結合相機端 2D/3D 規則工具與 AI 判定,例如先量測零件高度,再判斷可觀測的表面異常。所需工具與樣本條件須依訂購型號及工件確認,不能把 PC 端 ViDi 授權直接當成相機內建工具。
A. 使用 Cognex In-Sight Vision Suite 設定,採 In-Sight EasyBuilder 或 Spreadsheet 工作流程,組合相機端 2D/3D 工具與所選工具組的 Edge Learning。L38 with VisionPro 則使用另一種 PC 型開發環境。
A. In-Sight L38 具 Gigabit Ethernet(M12-8 X-Coded)、觸發與編碼器輸入及可設定輸出;型錄列有 EtherNet/IP、PROFINET、SLMP 與 Modbus TCP 等通訊。智慧相機型可由相機端輸出檢測結果,PLC/MES 整合依選定協定、控制流程與軟體版本規劃。
A. 雷射條件、工作距離、視野範圍互相影響、建議由 VSK 工程師依工件尺寸 + 量測需求設計、必要時搭配輔助光源、確保 3D profile 品質。
A. VSK 為 Cognex 官方 PSI 認證整合商、提供 L38 樣品 3D 可行性評估、雷射/鏡頭配置建議、AI 模型訓練協助、機構設計支援、產線整合與維運。
A. 提供工件尺寸、公差、產線節拍及 OK/NG 樣品照片,由 VSK 工程師討論量測方式、工作距離、工具組與整合需求,再提供選型建議;後續驗證項目與安排依實際需求確認。
A. 依 In-Sight L38 主機型錄與 Reference Guide,L38-33/L38-50/L38-100/L38-300 為 Class 2M,L38-500 為 Class 2(IEC 60825-1)。L38-33 為藍光雷射,L38-50~L38-500 可選藍光或紅光;各機型波長與輸出功率見規格對照表。
A. 價格依機型(L38-33~L38-500)、雷射顏色(藍光/紅光)、工具組(SA/SR)以及編碼器與安裝配件而定。請提供工件尺寸、公差、產線速度與安裝空間,VSK 工程師會依需求建議配置並提供報價。
