3D 機器視覺系統
3D-A1000 體積量測系統
- 預估運送成本
- 最佳化儲存密度
- 追蹤註冊產品
- 有效地將產品分門別類
- 收入失而復得
- 無需人工量測尺寸

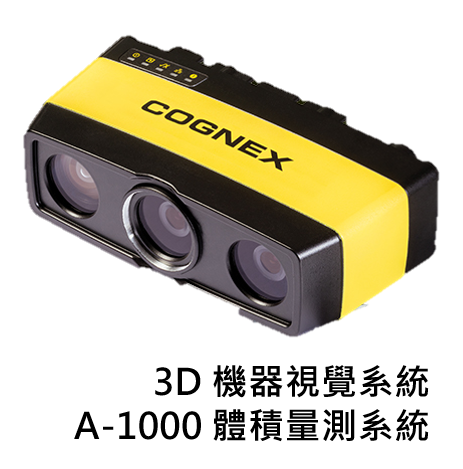

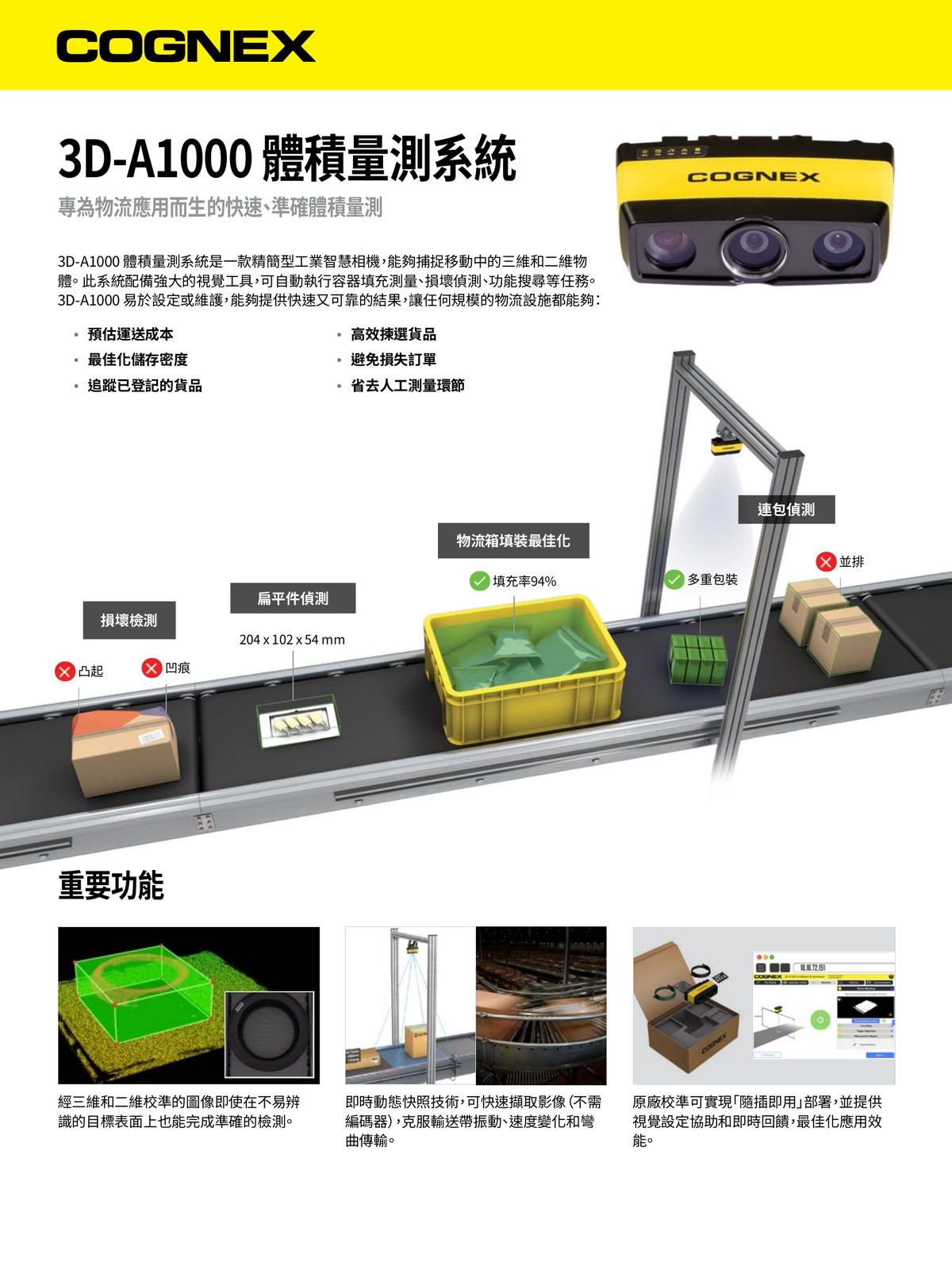

3D-A1000 體積量測系統｜專為物流應用而生的快速準確體積量測
3D-A1000 體積量測系統是一款精簡型工業智慧相機，能夠捕捉移動中的三維和二維物體。配備強大的視覺工具，可自動執行容器填充測量、損壞偵測、功能搜尋等任務。易於設定或維護，能夠提供快速又可靠的結果，讓任何規模的物流設施都能最佳化作業效率。
物流應用場景
▪ 預估運送成本：精確量測包裹體積，優化運費計算
▪ 最佳化儲存密度：根據實際尺寸規劃倉儲空間
▪ 物流箱填裝最佳化：檢測填充率，確保包裝效率
▪ 損壞檢測：偵測凸起、凹痕等包裹損壞
▪ 連包偵測：識別多重包裝和並排情形
▪ 省去人工測量：自動化量測取代手動作業
重要功能

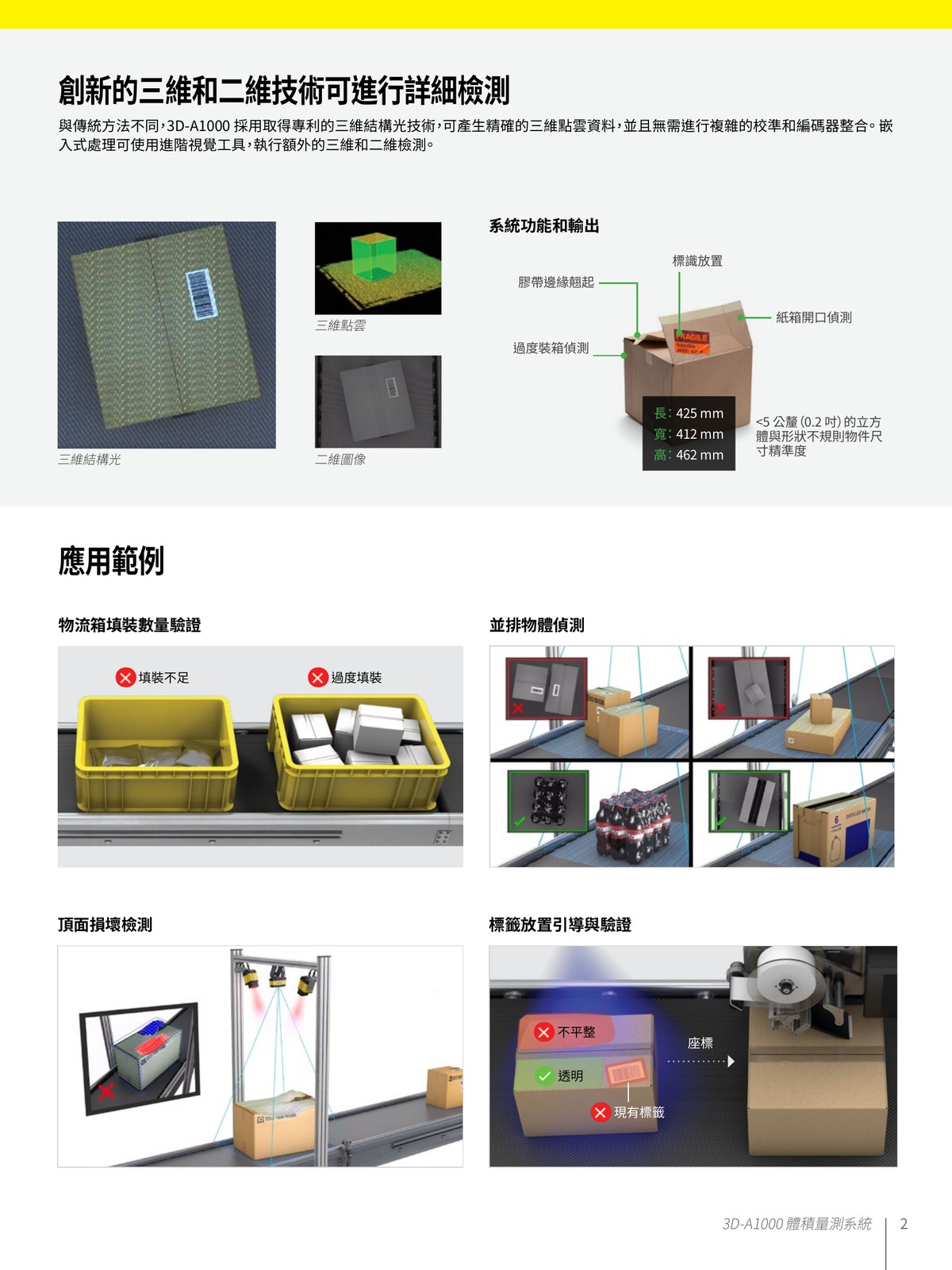

三維結構光技術：取得專利的技術可產生精確的三維點雲資料，無需進行複雜的校準和編碼器整合。
即時動態快照：快速擷取影像（不需編碼器），克服輸送帶振動、速度變化和彎曲傳輸。

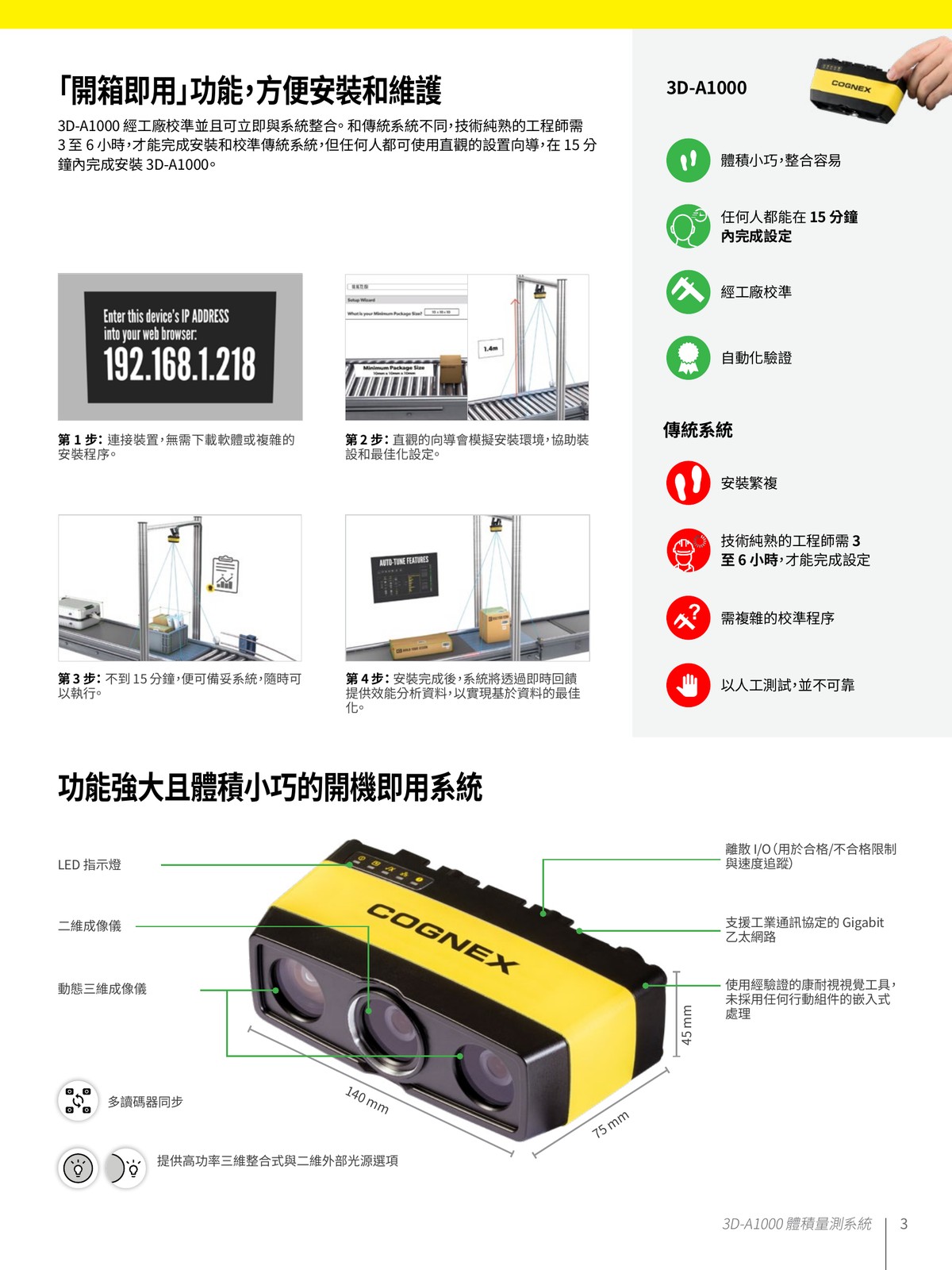

原廠校準：實現「隨插即用」部署，提供視覺設定協助和即時回饋，最佳化應用效能。
經校準的 3D+2D 圖像：即使在不易辨識的目標表面上也能完成準確的檢測。
為什麼選擇威視康？
威視康是 Cognex 台灣康耐視 PSI 官方認證系統整合商：
▪ 免費到廠評估：專業工程師免費到廠了解您的製程需求
▪ 實機 Demo 測試：用您的實際產品進行測試，確認可行再導入
▪ 完整教育訓練：交機時提供操作訓練，確保團隊能獨立使用
▪ 遠端技術支援：持續提供線上技術諮詢和售後服務
+886 2-8809-3200 ｜ www.vsk.com.tw ｜ YouTube
損壞檢測:
3D-A1000使用3D和2D相機系統自動檢測包裝箱是否損壞，包括凹陷、凸起、部分損壞、封口不良等.
配送與倉儲
3D-A1000 使用二維與三維資料，檢查膠帶懸垂未貼、過度包裝、封口未封、標籤放置情形，以及量測立方體尺寸。
標識放置和驗證：
3D-A1000充分利用2D，3D和深度學習技術實現標識的準確放置，並確認標識正確張貼在正確的位置。機場行李處理
3D-A1000 體積量測系統提供超大行李檢驗和形狀不規則的行李體積量測功能。

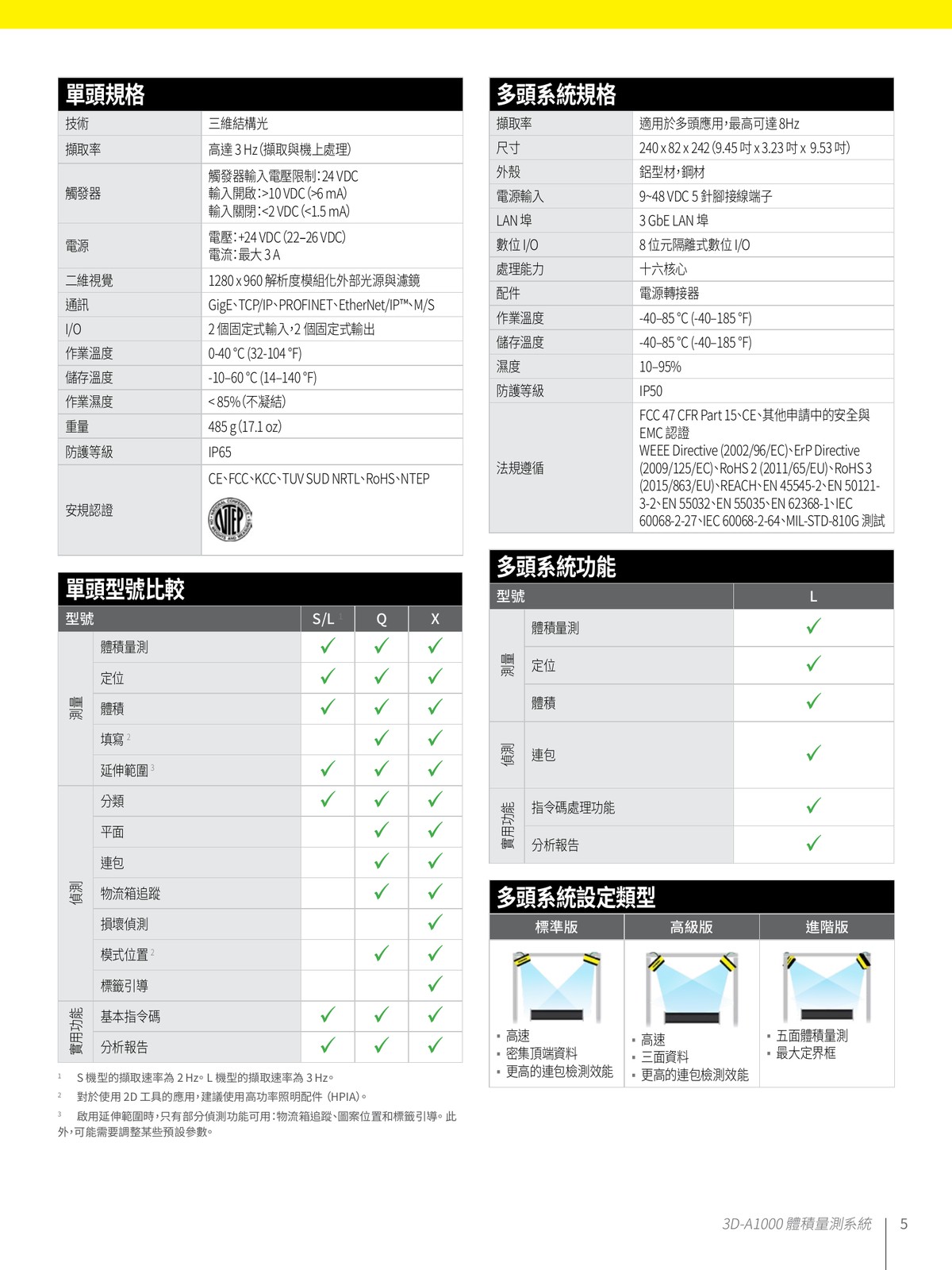

| 技術 | 三維符號光源 |
| 採集率 | 高達 3 Hz (採集與內置處理) |
| 觸發器 | 觸發器輸入電壓限制：24 VDC 輸入 (開)：>10 VDC (>6 mA) 輸入 (關)：<2 VDC (<1.5 mA) |
| 電源 | 電壓：+24 VDC (22–26 VDC) 電流：3 A (最大) |
| 二維視覺 | 1280 x 960 解析度 模組化外部光源與濾鏡 |
| 通訊 | GigE、TCP/IP、PROFINET、EtherNet/IP(TM)、M/S |
| I/O | 2 個固定式輸入，2 個固定式輸出 |
| 作業溫度 | 0-40 °C (32-104 °F) |
| 儲存溫度 | -10–60 °C (14–140 °F) |
| 作業濕度 | < 85% (non-condensing) |
| 重量 | 485 g (17.1 oz) |
| 防護等級 | IP65 |
| 安規認證 | CE、FCC、KCC、TUV SUD NRTL、RoHS、NTEP |
| 康耐視3D-A1000已通過貿易合法認證。查看NTEP 證書以獲取經核准的用例列表。 |
| 一般裝設距離 | 輸送帶寬度 | 最小尺寸 (長 x 寬 x 高) |
最大尺寸 (長 x 寬 x 高) |
|---|---|---|---|
| 1000 mm (39 吋) |
450 mm (17.7 吋) |
25 x 25 x 10 mm (1.0 x 1.0 x 0.4 吋) |
550 x 400 x 400 mm (21.6 x 15.7 x 15.7 吋) |
| 1350 mm (53 吋) |
600 mm (23.6 吋) |
35 x 35 x 15 mm (1.4 x 1.4 x 0.6 吋) |
750 x 550 x 550 mm (29.5 x 21.6 x 21.6 吋) |
| 1650 mm (65 吋) |
750 mm (29.5 吋) |
45 x 45 x 20 mm (1.8 x 1.8 x 0.8 吋) |
900 x 650 x 650 mm (35.4 x 25.6 x 25.6 吋) |
| 2000 mm (78 吋) |
900 mm (35.4 吋) |
55 x 55 x 25 mm (2.1 x 2.1 x 1.0 吋) |
1100 x 800 x 800 mm (43.3 x 31.5 x 31.5 吋) |
以上場景是給定安裝距離下的典型情形。依照康耐視軟體的指導，安裝距離會依照特定的應用而有所不同。
較長的物體可透過新增一台編碼器來處理。
-
電纜
X-coded、電源 I/O 及外部光源電纜可供選購。
-
軸式固定架
堅固耐用的不鏽鋼托架，裝設容易並可視需要將 3D-A1000 的位置轉動到最佳角度。
-
濾鏡
提供可個別控制的彌散照明，最適合用來在不同的檢測距離檢測元件。
-
高功率照明附件（HPIA)
HPIA提供具有高對比的明亮圖像，適用於超高速物流應用。
