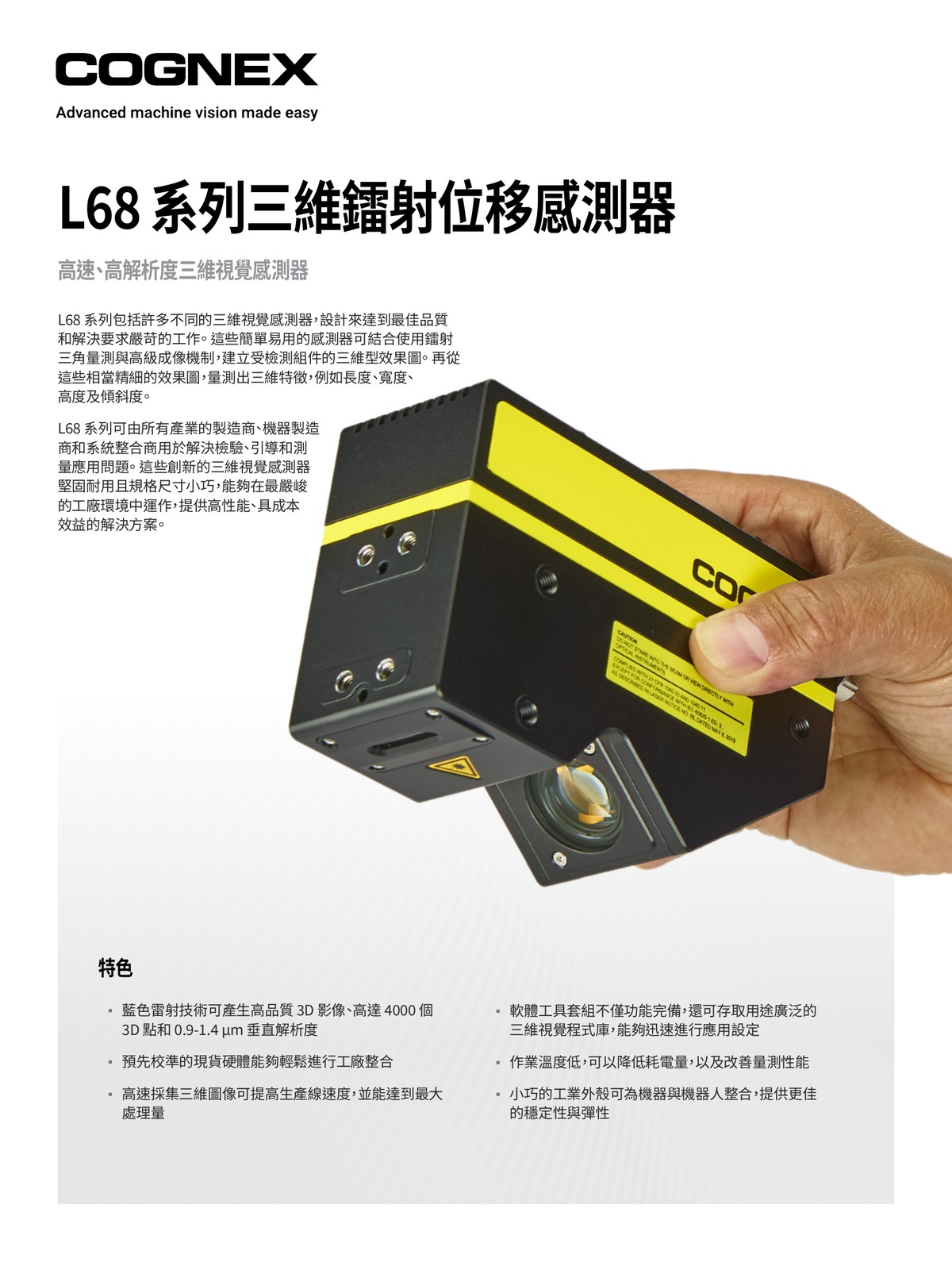

Cognex L68 系列 3D 雷射位移感測器
1

450 nm 藍光雷射

450 nm 藍光雷射;搭配獨特濾波處理,可在玻璃、鏡面與高反光等複雜表面取得高精度影像。

點擊圖上 i 標記查看每個功能說明

3D LASER

Cognex L68 系列 3D 雷射位移感測器L68-20/L68-1004096 點、40 kHz、預校正、Class 2 雷射

3D 雷射位移感測器 — 藍光三角測量、最高 4096 點/profile、垂直解析度可達 0.9 μm、掃描率最高 40 kHz。

  • ✓ 原理: 藍光雷射三角測量 3D
  • ✓ 垂直解析度: 0.9–1.4 μm (L68-20)
  • ✓ 掃描率: 最高 40 kHz
  • ✓ 防護: IP67
  • + 17 項規格,看完整規格表 ↓

3D 雷射位移感測器 — 藍光三角測量、最高 4096 點/profile、垂直解析度可達 0.9 μm、掃描率最高 40 kHz。

SECTION / KEY FEATURES

Cognex L68 系列核心規格 — L68-20/L68-100 3D 雷射位移感測器

Cognex L68 系列 3D 雷射位移感測器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

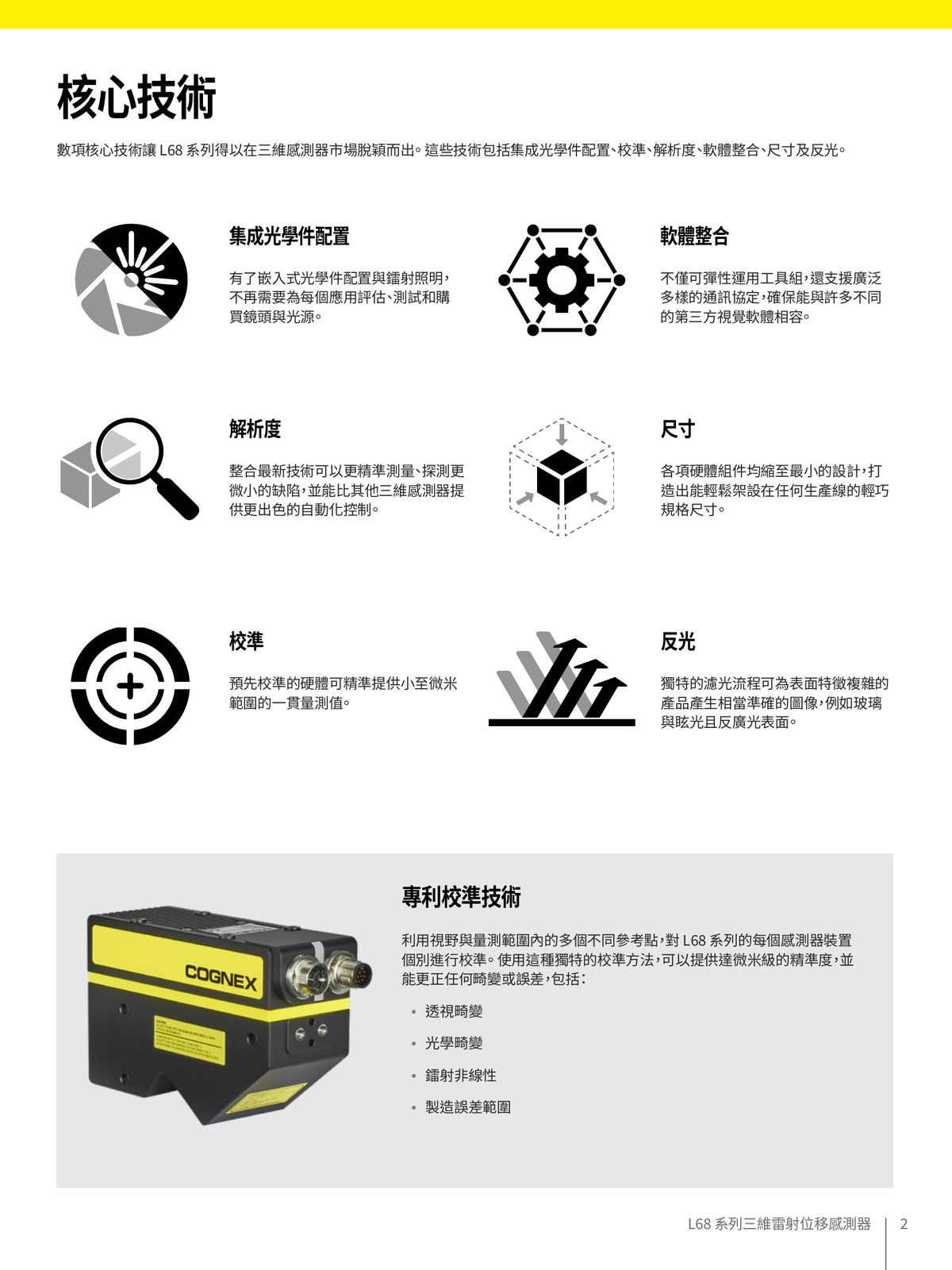

藍光雷射三角測量 3D 成像

· 450 nm 藍光雷射· 三角測量法 · 最高 4096 點/profile · 適合鏡面/反光/玻璃複雜表面 · Pre-calibrated 出廠校正

兩款機型:L68-20/L68-100

· L68-20:量測範圍 20 mm(FOV 22–29 mm)/54 mm clearance/垂直解析度 0.9–1.4 μm · L68-100:量測範圍 100 mm(FOV 79–121 mm)/141 mm clearance/垂直解析度 4.0–9.5 μm · 依量測範圍與精度需求選型

高速 3D 掃描:最高 40 kHz

· Typical scan rate 最高 40 kHz · 3D point rate 最高 1.63 億點/秒 · Quadrature Encoder(RS-422)DATA Trigger 支援 1 MHz · 適合產線高速量測

μm 等級重複性與線性度

· Z-repeatability:0.2 μm(L68-20)/0.5 μm(L68-100)· Z-linearity:0.005%(L68-20)/0.0023%(L68-100)· 個別出廠多參考點校正

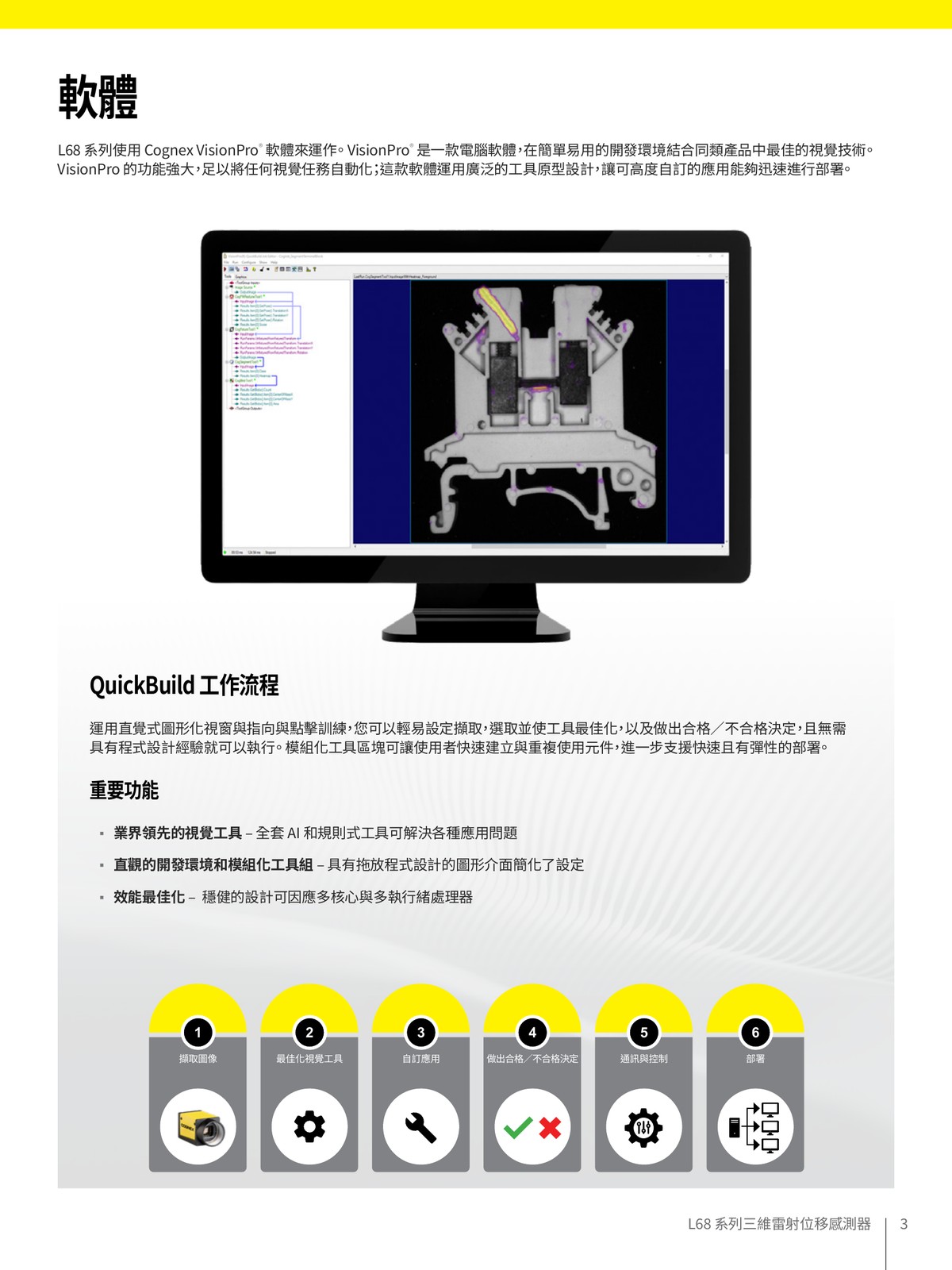

VisionPro + QuickBuild 軟體

· Cognex VisionPro PC-based 軟體 · QuickBuild 圖形化拖拉式介面 · 模組化 tool blocks · AI + 規則式工具集 · 多核多執行緒運算

IP67 工業防護 · Gigabit Ethernet

· IP67 防護等級 · Gigabit Ethernet (1 Gbit/sec) · 2× Inputs (5–24 VDC)+ 2× Outputs (24 V, max 20 mA)· 24 VDC ±15%、10 W · 0–40 °C 工作溫度

SECTION / VIDEO

L68 Series 影片解說

L68 3D 雷射位移感測器:縫隙、段差能直接量嗎?Cognex 康耐視
影片章節(7)
  1. 00:00Q1 縫隙、段差能直接量嗎?
  2. 00:15Q2 焊道金屬會反光 3D 掃得出來?
  3. 00:25Q3 密封膠塗不均抓得到嗎?
  4. 00:35Q4 產線跑很快 3D 來得及掃嗎?
  5. 00:45Q5 裝上去之後還要自己校正?
  6. 00:55Q6 微米級的高低差量得出來嗎?
  7. 01:05Q7 適不適合我的工件?
SECTION / SPECIFICATIONS

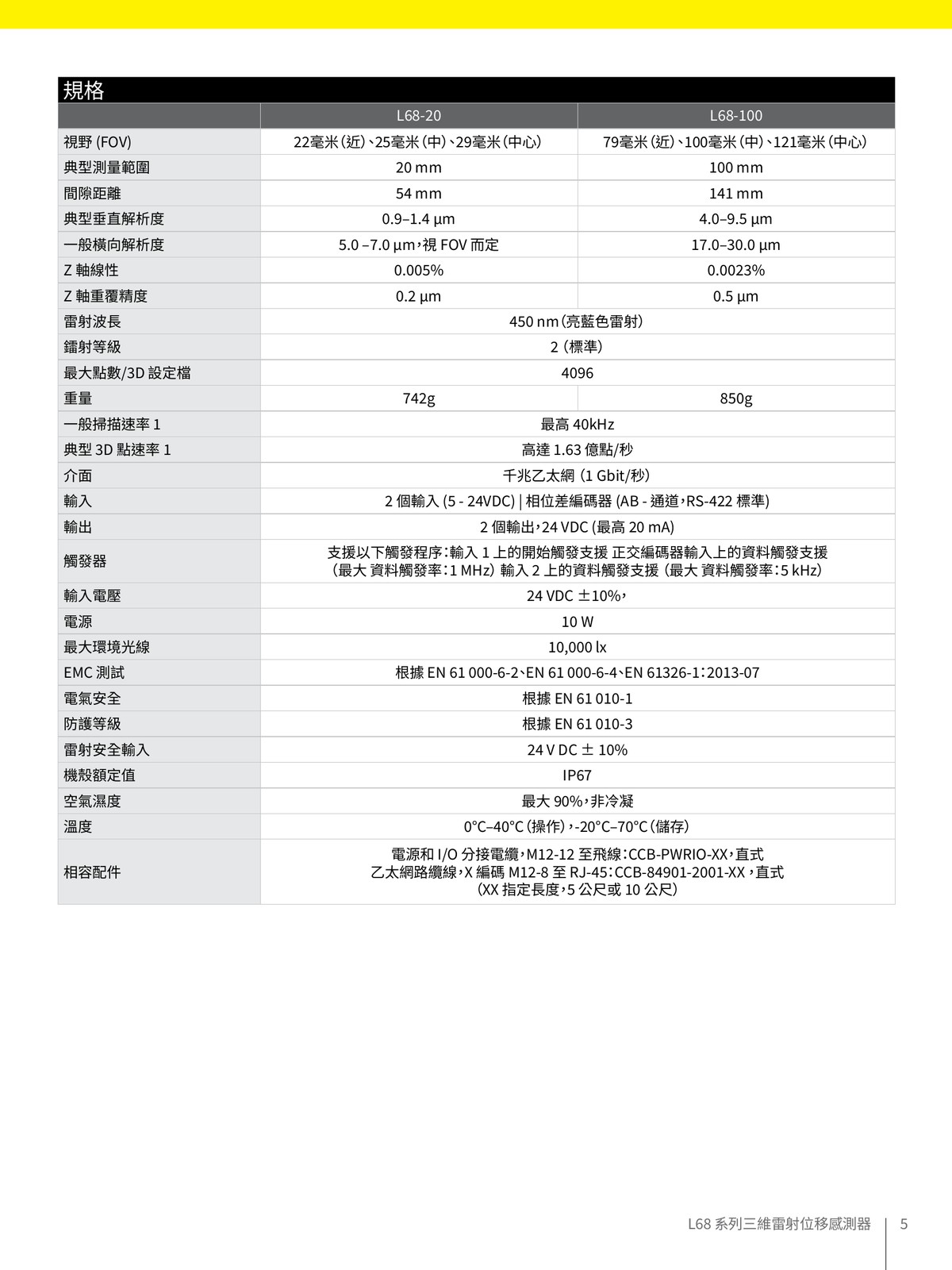

Cognex L68 系列(L68-20 / L68-100)完整規格表

原理 藍光雷射三角測量 3D
垂直解析度 0.9–1.4 μm (L68-20)
掃描率 最高 40 kHz
防護 IP67
機型 L68-20(量測範圍 20 mm)· L68-100(量測範圍 100 mm)
FOV (Near / Middle / Center) L68-20:22 / 25 / 29 mm L68-100:79 / 100 / 121 mm
量測範圍 20 mm (L68-20) · 100 mm (L68-100)
Clearance 54 mm (L68-20) · 141 mm (L68-100)
垂直解析度 (typ.) 0.9–1.4 μm (L68-20) · 4.0–9.5 μm (L68-100)
Z-linearity 0.005% (L68-20) · 0.0023% (L68-100)
Z-repeatability 0.2 μm (L68-20) · 0.5 μm (L68-100)
Maximum points / 3D profile 4096
3D point rate 最高 1.63 億點/秒
雷射波長 450 nm 藍光
I/O 2× Inputs (5–24 VDC) · 2× Outputs (24 V, max 20 mA) · Quadrature Encoder RS-422
通訊 Gigabit Ethernet (1 Gbit/sec)
電源 24 VDC ±15% · 10 W
環境 0–40 °C 工作 · -20–70 °C 儲存 · 最大 90% 非凝結濕度 · 最大環境光 10,000 lx
重量 742 g (L68-20) · 850 g (L68-100)
軟體 Cognex VisionPro + QuickBuild
文件來源 Cognex L68 Datasheet EN 10-2025 (Lit. No. L68DS-EN-10-2025)
SECTION / APPLICATIONS

L68 系列適合哪些應用?datasheet 應用範例 — 3D 量測/缺陷檢測/對位

Cognex L68 系列 3D 雷射位移感測器 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex L68 系列 3D 雷射位移感測器 應用於汽車零件 · 封膠塗布
汽車零件 · 封膠塗布

汽車零件 · 封膠塗布

Cognex 官方 IS-L68-Pump-sealant-inspection — 幫浦封膠塗布高度 3D 量測、密封膠塗布均勻度量測、組裝完整性。

Cognex L68 系列 3D 雷射位移感測器 應用於3C 電子 · 智慧手機
3C 電子 · 智慧手機

3C 電子 · 智慧手機

Cognex 官方 IS-L68-Smartphone-inspection — 智慧型手機外觀 3D 檢測、機殼間隙量測、flush & gap 對位。

Cognex L68 系列 3D 雷射位移感測器 應用於金屬製造 · 焊道
金屬製造 · 焊道

金屬製造 · 焊道

Cognex 官方 IS-L68-Weld-inspection — 焊接組件 3D 量測、複雜焊接組件瑕疵檢驗。

FREE EVALUATION

Cognex L68 系列 3D 雷射位移感測器 適合您的產線?

威視康提供需求評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

FAQ/常見問題

Cognex L68 系列常見問題

A. L68 為緊湊型 3D 雷射位移感測器 (Class 2、IP67、預校正、4096 點/profile、40 kHz)、L68-20(FOV 22-29mm)與 L68-100(FOV 79-121mm)兩款適合中小視野產線 3D 量測。DSMax 為 31 mm 視野、遠心光學、全視野掃描最高 18 kHz 的 3D 雷射位移感測器,原廠定位於小型精密零件(如電子元件)。In-Sight 3D-L4000 為內建處理、以 In-Sight 試算表設定的 3D 視覺系統(視野 55–460 mm)。L68 配 PC VisionPro QuickBuild、由 VSK 依產線速度與視野需求協助選型。
A. L68 為雷射線掃輪廓 (需運動軸或連續輸送帶取得 3D)、適合產線連續移動工件。3D-A5000 為面掃描 3D 相機(3D LightBurst 藍光圖案投射),全視野 3D 點雲最快 200 ms 取得,原廠應用含組裝驗證、線上量測與機械手臂引導;3D-A1000 為 3D 符號光尺寸量測系統,以單張影像凍結移動中物件、免編碼器,用於輸送線上物件尺寸量測。
A. 依工作距離、視野範圍、雷射條件而異。原廠型錄:L68-20 視野 22–29 mm、典型量測範圍 20 mm、間隙距離 54 mm;L68-100 視野 79–121 mm、典型量測範圍 100 mm、間隙距離 141 mm,由 VSK 工程師依工件尺寸協助確認。

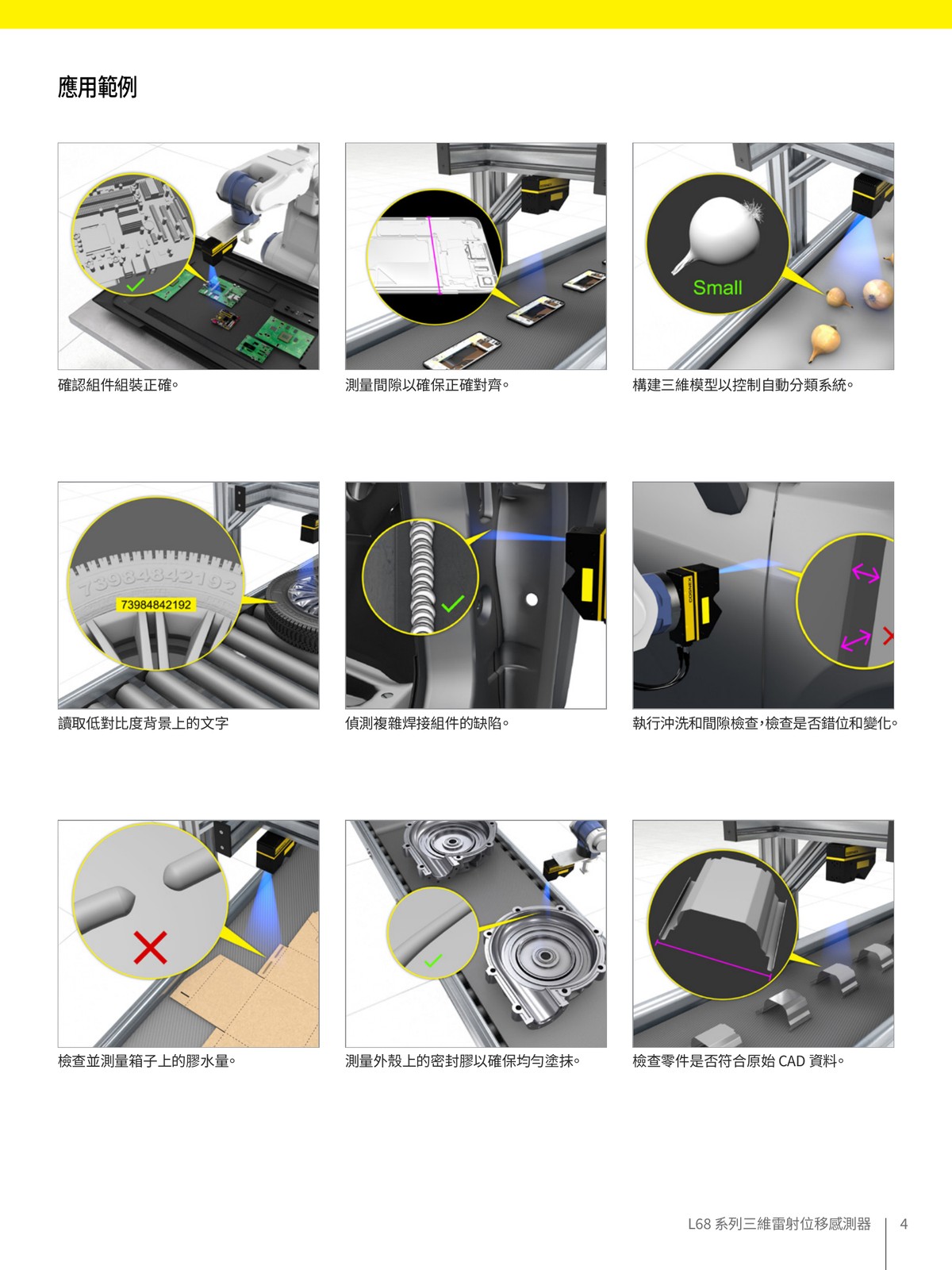

A. 原廠型錄定位為各產業的檢測、引導與量測應用;型錄應用範例包括:零組件組裝驗證、間隙量測確認對位、建立 3D 模型供自動分揀、低對比背景的文字讀取、複雜焊接組件瑕疵檢測、flush and gap(平齊度與間隙)檢測、箱體上膠體積量測、外殼密封膠塗布均勻度量測,以及比對原始 CAD 確認零件一致性。
A. 精度依工作距離、視野範圍、雷射條件而異。原廠型錄典型值:L68-20 垂直解析度 0.9–1.4 μm、橫向解析度 5.0–7.0 μm、Z 重複精度 0.2 μm、Z 線性 0.005%;L68-100 垂直解析度 4.0–9.5 μm、橫向解析度 17.0–30.0 μm、Z 重複精度 0.5 μm、Z 線性 0.0023%,建議以實際樣品做精度確認測試。
A. L68 取得 3D profile 需工件相對相機移動 (連續輸送帶或運動軸)、可透過編碼器同步觸發確保 3D 點雲解析度均勻、VSK 可協助規劃機構與電氣同步方案。
A. L68 需搭配 PC-based VisionPro 軟體進行設定與運算、提供 AI 與規則型工具集,可進行對位、傾斜、距離、體積、CAD 比對等量測,並透過 QuickBuild 圖形化介面組合檢測流程。
A. L68 透過 Gigabit Ethernet (1 Gbit/s)連接執行 VisionPro 的 PC,感測器另有 2 路輸入(5–24 VDC)、2 路輸出(24 VDC)與正交編碼器輸入(RS-422);量測結果由 VisionPro 的「通訊與控制」步驟輸出。原廠 L68 型錄未列工業通訊協定清單,依 VisionPro 版本與 PC 配置確認。
A. VSK 提供完整訓練課程、涵蓋 3D 視覺基礎、雷射 profile 原理、VisionPro QuickBuild 工具操作、整合測試。實際訓練時數依客戶導入規模而定、請洽 VSK 工程師。
A. VSK 為 Cognex 官方 PSI 認證整合商、提供 L68 樣品可行性評估、雷射條件設計、VisionPro 訓練、運動軸機構規劃、產線整合、維運支援。
A. 提供樣品實機或工件 CAD → VSK 工程師初步 3D 可行性評估 → 依需求確認樣品拍攝與測試方式 → 提供工作距離/雷射條件/VisionPro 工具配置的評估結果與選型建議。評估方式與時程依專案條件確認。
