18 kHz 全視野掃描率
Up to 18 kHz full field scan rate,於最大解析度下維持高吞吐量,適合 in-line 連續取樣。〔SOURCE · Cognex DSMax Datasheet〕
1
Class 2M 520 nm 綠光雷射
Class 2M 雷射,波長 520 nm,最大輸出 35 mW。〔SOURCE · Cognex DSMax Datasheet〕
2
高速 imager
High-speed imager 針對 520 nm 綠光最佳化,縮短曝光時間。〔SOURCE · Cognex DSMax Datasheet〕
3
Telecentric 鏡頭
Telecentric 光學減少陰影,提供高對比影像。〔SOURCE · Cognex DSMax Datasheet〕
4
Compressive sensing 引擎
Cognex 專屬 compressive sensing 技術,在最大解析度下達成 18 kHz 掃描率。〔SOURCE · Cognex DSMax Datasheet〕
5
CoaXPress 介面
Coaxial interface implementing the CoaXPress protocol,工作距離 51.4–62.3 mm。〔SOURCE · Cognex DSMax Datasheet〕
點擊圖上 i 標記查看每個功能說明
DSMax 高解析 3D 雷射位移感測器 — 18 kHz 全視野掃描、2,000 profile points、31 mm FOV、Telecentric 光學、單張 HDR 影像。
SECTION / KEY FEATURES
Cognex DSMax 核心規格 — 3D 雷射輪廓 + 高速 profile
Cognex DSMax 系列高解析 3D 雷射輪廓掃描 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
🔬
2,000 profile points / 31 mm FOV
於 31 mm 視野內集中 2,000 個 profile points,點密度提升細節解析,適合小型精密元件 3D 量測。〔SOURCE · Cognex DSMax Datasheet〕
🎯
Telecentric 光學
Telecentric 鏡頭減少陰影、提高對比,雷射線垂直入射工件,提升量測準確度與重複性。〔SOURCE · Cognex DSMax Datasheet〕
🧊
單張 HDR 高動態範圍
Single shot HDR 降低影像雜訊,對工件上明亮 / 高反光特徵不易過曝,適合電子元件等含高反光或暗部特徵之工件。〔SOURCE · Cognex DSMax Datasheet〕
SECTION / SPECIFICATIONS
Cognex DSMax 完整規格表
| 型號 | DSMax CX 31 mm Telecentric |
| 掃描率 | Up to 18 kHz (full field) |
| Profile points | 2,000 |
| 視野 FOV | Near 30 mm / Far 31.5 mm |
| 量測範圍 MR | 10.9 mm |
| 工作距離 | 51.4 – 62.3 mm (Clearance 51.4 mm) |
| 雷射等級 | Class 2M · 520 nm 綠光 · 35 mW max |
| Linearity | ±0.1% of F.S. |
| X 解析度 | 0.0146 – 0.0154 mm |
| Y 解析度 | 0.015 mm |
| Z 解析度 | 0.0025 – 0.0028 mm (subpixel) |
| 通訊 | CoaXPress (coaxial) |
| 防護 | IP67 |
| 電源 | +24 VDC (11–30 VDC) · 8 W |
| 尺寸 / 重量 | 142.7 × 65 × 133.4 mm · 843 g |
| 文件來源 | Cognex DSMax 系列 中文型錄(內容簡短)· 詳細規格以 VSK 提供最新版為準 |
SECTION / APPLICATIONS
DSMax 適合哪些產業？機械零件 3D 量測 / 輪廓檢測
Cognex DSMax 系列高解析 3D 雷射輪廓掃描 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。
電子元件 3D 量測
電子元件 3D 量測
DSMax 於 31 mm FOV 集中 2,000 profile points,適合小型電子元件 3D 影像取樣。

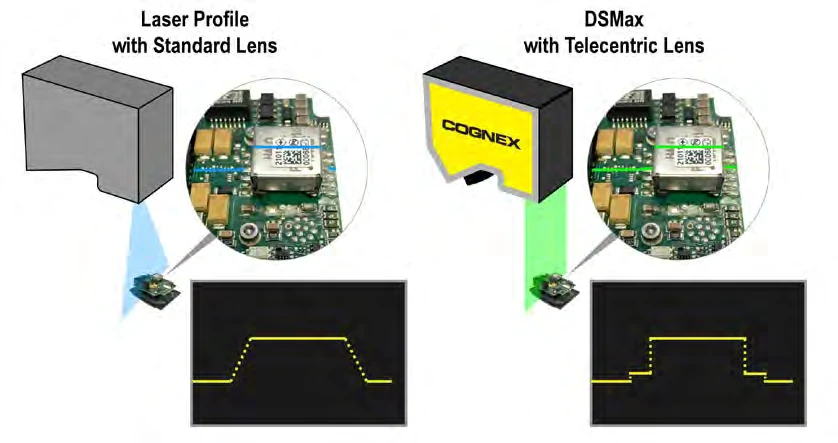

TELECENTRIC 光學對比
Telecentric 光學對比
Telecentric 鏡頭減少陰影、提升對比,有助於精密量測。
SECTION / FAQ
常見問題（康耐視 DSMax 工程師 Q&A）
Q：DSMax vs L68 差別?
DSMax = 線型雷射位移感測器(輸出 2,000 profile points / 31 mm FOV、Up to 18 kHz 掃描,適合連續 3D 影像取樣);L68 = 點型雷射位移感測器(單點高度量測)。連續輪廓 / 3D 影像選 DSMax、單點高度選 L68。詳細選型請洽 VSK 工程師。
Q：DSMax 通訊介面是什麼?
DSMax 採 CoaXPress 同軸介面 (Coaxial interface implementing the CoaXPress protocol),需搭配 CoaXPress frame grabber。Frame grabber 觸發與 encoder 輸入規格詳見原廠 datasheet。〔SOURCE · Cognex DSMax Datasheet〕
Q：DSMax 雷射等級與波長?
Class 2M、波長 520 nm 綠光、最大輸出 35 mW (max total power < 40 mW)。〔SOURCE · Cognex DSMax Datasheet〕
Q：DSMax 工作距離與量測範圍?
Clearance Distance 51.4 mm、工作距離 51.4–62.3 mm、Measurement Range 10.9 mm、Near FOV 30 mm / Far FOV 31.5 mm。〔SOURCE · Cognex DSMax Datasheet〕
Q：DSMax 適合什麼樣的工件?
原廠定位於小型、含細節之 3D 量測 (例如電子元件等可能含高反光或暗部特徵之工件)。實際適用性請提供樣品由 VSK 工程師評估。
Q：DSMax 軟體支援?
DSMax 搭配 Cognex VisionPro 3D 工具集進行物件定位、量測與檢驗,並可使用 Cognex Designer IDE 簡化應用建置。〔SOURCE · Cognex DSMax Datasheet〕
Q：本頁規格依據?
本頁規格依據 Cognex DSMax 系列中文型錄(內容簡短),實際規格以洽詢 VSK 取得最新原廠文件為準。本頁不含任何推測 / 揣摩 / 行銷美化內容。
