📌 重點摘要
- 什麼時候用 3D-A1000 / A5000 / In-Sight L38。
- VSK 工程師依您提供的 OK / NG 樣品實測評估，免費可行性評估與選型建議。
- 內含完整選型對照表、典型應用情境、與工程師 FAQ。
什麼時候用 3D-A1000 / A5000 / In-Sight L38？依量測精度、視野、速度完整比對。
2D 視覺只能看「平面尺寸」，但 SPC 全檢需要 3D 體積、共面性、平整度。VSK 威視康整理 Cognex 3 大 3D 視覺方案的差異與選擇依據。
3D-A1000 / 3D-A5000 / In-Sight L38 完整比較
規格速覽
| 特性 | 3D-A1000 | 3D-A5000 | In-Sight L38 |
|---|---|---|---|
| 類型 | 面陣相機（Snapshot） | 高解析面陣相機 | 2D + 3D 雷射複合 |
| 3D 原理 | 結構光投影 | 結構光高密度 | 線雷射三角法 |
| 速度 | 毫秒級全 frame | 中速 | 線掃描，依速度 |
| 精度 | 毫米級 | μm 級 | 毫米級 |
| 視野 | 大（1m+） | 中（300mm） | 中-大 |
| 主要應用 | 物流 DWS / 棧板 / 隨機料桶 | 醫療精密件 / 電子元件 | 焊縫 / 密封膠 / 共面性 |
| 整合難度 | 低 | 中 | 中 |
產業場景對號入座
- 物流包裹體積量測（DWS） → 3D-A1000 → 案例
- 物流棧板物件偵測 → 3D-A1000 → 案例
- 機械手臂隨機料桶夾取（Bin Picking） → 3D-A1000
- 生技 / 製藥三維面陣掃描 → 3D-A5000 → 案例

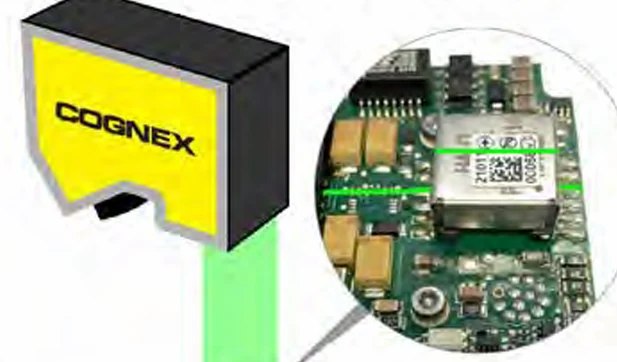

- 焊縫深度 / 密封膠連續性 → L38
- 凹凸面雷射打標字符讀取（搭配 3D 高度資訊輔助判讀）→ L38
- 共面性 / 平整度檢測 → L38 → 案例
3D 視覺關鍵決策因素
- 需要的精度：μm 級 → A5000；毫米級 → A1000 或 L38
- 視野大小：1m+ → A1000；中視野 → A5000 或 L38
- 產線速度：高速 → A1000（snapshot）；連續掃描 → L38（線雷射）
- 3D + 2D 整合需求：需要同時做 → L38（一次解決）
3D 量測技術原理速覽
| 3D 原理 | 運作方式 | 適合條件 | 代表機型 |
|---|---|---|---|
| 結構光面陣（Snapshot） | 投影編碼光紋至物件、單次曝光取全 frame 點雲 | 毫秒級量測、移動工件、大視野 | 3D-A1000 |
| 高密度結構光 | 多次編碼光圖樣堆疊、提升 z 軸解析度 | μm 級精密件、靜態 / 步進工站 | 3D-A5000 |
| 線雷射三角法 | 線雷射投影 + 角度差換算高度剖面、逐線堆疊 | 連續輸送帶、長條形工件、焊縫 | In-Sight L38 |
三種原理各有取捨：snapshot 適合「快、寬、毫米級」、高密度結構光適合「準、慢、μm 級」、線雷射適合「連續、長條、3D+2D 整合」。
POC 評估流程（VSK 標準作業）
- 樣品提供：5-10 件 OK + 5-10 件 NG（含邊界樣品），或工件 STP / IGES 檔。
- 實驗室掃描：VSK 工程師以候選機型實拍、評估點雲品質、量測 repeatability。
- 可行性報告：量化辨識率、量測誤差範圍、節拍預估、整合難度評等。
- 機構治具設計：依精度需求設計工件夾治、避震、遮光罩、3D 校準靶。
- 產線整合：與設備工程師對接 I/O、通訊（TCP / Ethernet-IP 等）、UI 顯示，VSK 提供操作員教育訓練。
- 驗收 + 保固：以實際樣本批次驗收 OK 率與 NG 率；VSK 設備保固 1 年（自出貨日起算）。
3D 視覺常見光源與配置
- 物流 DWS（A1000）：搭配內建結構光投影、毋須外部光源；高反光 / 透明包裝建議加偏振片或調整投影角度。
- 醫療精密件（A5000）：高密度結構光內建、暗室環境最佳；金屬反光件可搭配霧化處理或環境遮光。
- 焊縫 / 共面性（L38）：內建線雷射、無需外加 3D 光源；2D 並掃部分可加同軸 / 環形光以提升 OCR 與表面瑕疵識別。
- Bin Picking：建議 A1000 搭配工業機械手臂控制器（如 ABB / FANUC / KUKA），由整合方完成 hand-eye 校準與抓取規劃。
3D 視覺 ROI 觀察與常見誤區
實際 ROI 視專案而異，常見效益方向（〔由 VSK 工程師依現場樣本評估〕）：
- 體積計費修正：物流 DWS 替代人工量測後，包材體積資料準確度顯著提升、有助減少計費爭議。
- 免目視重工：醫療 μm 級量測由人工放大鏡或接觸式 CMM 改為 3D 視覺後，可減少接觸傷件並縮短量測週期。
- 焊縫品質可追溯：L38 連續取得高度斷面，可影像存檔追溯，符合製程稽核需求。
常見誤區：(1) 用 2D 視野估 3D 視野 — 3D snapshot 視野通常小於同等價位的 2D 相機。(2) 用一台 3D 涵蓋所有應用 — A1000 的毫米級精度無法替代 A5000 的 μm 級量測。(3) 跳過機構治具設計 — 工件擺位變異是 3D 量測誤差的主因。建議先 POC 再下單。
