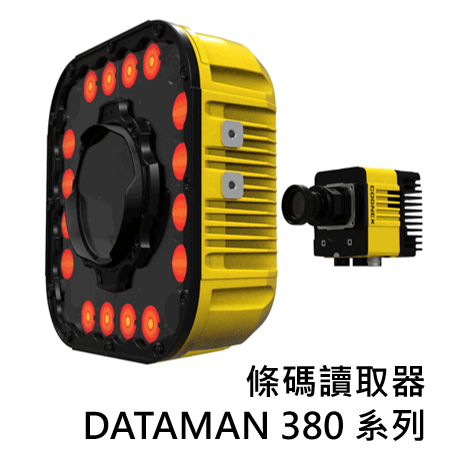

Cognex DataMan 380 高效能固定式條碼讀取器
1

8 / 12 / 16 MP CMOS

DM3808 1/1.1" CMOS 8.06 MP (2840×2840);DM3812 1/1.1" CMOS 12.28 MP (4096×3000);DM3816 1.1" CMOS 16.13 MP(5320×3032)。像素 2.74 μm × 2.74 μm

點擊圖上 i 標記查看每個功能說明

BARCODE READER

Cognex DataMan 380DM3808-DM3816 — QuickSort + HDR+ + HSLL 液態鏡頭、8-16 MP

高效能固定式工業條碼讀取器 — 1D/2D QuickSort AI 加速解碼,大視野單機抵多機。

  • ✓ 演算法: 1D/2D QuickSort AI
  • ✓ 解析度: 8 / 12 / 16 MP
  • ✓ 鏡頭: C-Mount + HSLL
  • ✓ 通訊: 雙 Gigabit + TSN
  • + 13 項規格,看完整規格表 ↓

高效能固定式工業條碼讀取器 — 1D/2D QuickSort AI 加速解碼,大視野單機抵多機。

SECTION / KEY FEATURES

Cognex DataMan 380 核心規格 — QuickSort AI + HDR+ + HSLL 液態鏡頭

Cognex DataMan 380 高效能固定式條碼讀取器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

◆

1D/2D QuickSort AI 加速解碼

· Cognex 主打 1D/2D QuickSort 演算法 · AI 同時定位 + 解碼 1D + 2D 多碼 · 高速多 symbology 物流場景吞吐量大幅提升 · 單張影像多碼平行處理

3 機型 · 8 / 12 / 16 MP 高解析

· DM3808 — 1/1.1" CMOS 2840×2840 (8.06 MP) · DM3812 — 1/1.1" CMOS 4096×3000 (12.28 MP) · DM3816 — 1.1" CMOS 5320×3032 (16.13 MP) · 像素 2.74 μm × 2.74 μm

HDR+ 高動態範圍

· HDR+(High Dynamic Range Plus)自動提升對比 · 一次曝光涵蓋強反光 + 陰影 · 加大景深、加快線速 · 短間距包裹照明不均也讀得到

HSLL 高速液態鏡頭 + C-Mount

· HSLL(High-Speed Liquid Lens)動態自動對焦 · 無機械組件 · 16 / 25 / 35 mm 焦距可選 · C-Mount 標準介面 · 工件距離變化的多 SKU 產線一鏡到底

HPIT 整合式照明 + MRS 多讀碼器同步

· HPIT(High-Powered Integrated Torch)大範圍照明 · 紅光/白光可選 · 雷射瞄準器標示視野 · MRS(Multi-Reader Sync)多讀碼器同步 · primary 收集 secondary 結果統一輸出

雙 Gigabit TSN + Edge Intelligence

· 2× 10/100/1000 BaseT Ethernet(其中一埠支援 TSN)· RS-232 (TIA/EIA-232-F) · Cognex Edge Intelligence Tunnel Manager · MQTT 連 Azure/AWS/SCADA (Ignition)

SECTION / VIDEO

DataMan 380 產品介紹與功能演示影片

DM380 高解析讀碼器:整條寬輸送帶一台拍得完嗎?Cognex DataMan 380
影片章節(7)
  1. 00:00Q1 整條寬輸送帶一台拍得完嗎?
  2. 00:15Q2 一維二維混在一起速度跟得上嗎?
  3. 00:25Q3 箱子高低不一焦距要一直調?
  4. 00:35Q4 包裹間距短打光不均怎麼辦?
  5. 00:45Q5 除了物流產線也能用嗎?
  6. 00:55Q6 DM3808~DM3816 要選哪一台?
  7. 01:05Q7 適不適合我的產線?
SECTION / SPECIFICATIONS

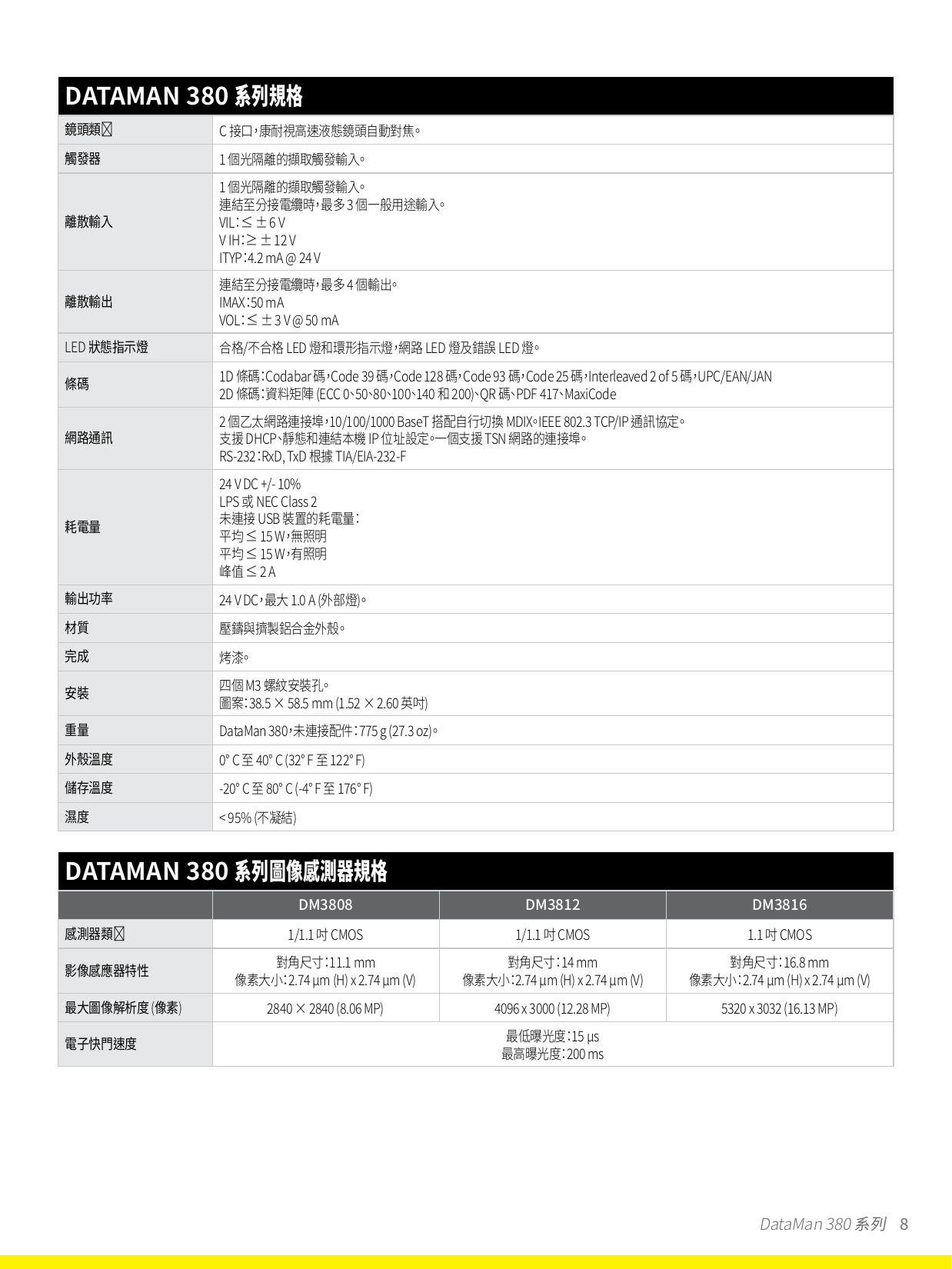

Cognex DataMan 380 完整規格表(DM3808/DM3812/DM3816)

演算法 1D/2D QuickSort AI
解析度 8 / 12 / 16 MP
鏡頭 C-Mount + HSLL
通訊 雙 Gigabit + TSN
機型 DM3808 (8.06 MP, 2840×2840) · DM3812 (12.28 MP, 4096×3000) · DM3816 (16.13 MP, 5320×3032)
感測器 DM3808/DM3812 為 1/1.1" CMOS;DM3816 為 1.1" CMOS · 像素 2.74 μm × 2.74 μm
鏡頭選項 C-Mount 16 / 25 / 35 mm(固定光圈或可變光圈)· HSLL 高速液態鏡頭 16 / 25 / 35 mm
照明 HPIT 整合式照明(紅光/白光)· 雷射瞄準器 · 可選外接光源
碼系 1D: Codabar / Code 39 / Code 128 / Code 93 / Code 25 / Interleaved 2 of 5 / UPC / EAN / JAN | 2D: Data Matrix (ECC 0/50/80/100/140/200) / QR Code / PDF 417 / MaxiCode
網路通訊 2 × 10/100/1000 BaseT auto MDIX · IEEE 802.3 TCP/IP · 一埠支援 TSN · DHCP/static/link-local · RS-232 (TIA/EIA-232-F)
I/O 1 opto-isolated 觸發輸入 · 接 Breakout 線最多 3 路通用輸入 · 4 路輸出(IMAX 50 mA, VOL ≤ 3 V @ 50 mA)· Pass/Fail LED + Indicator Ring + Network LED + Error LED
電源 24 V DC ±10% · LPS 或 NEC Class 2 · 無照明平均 15 W · 含照明平均 40 W · 峰值 2 A · 對外光源輸出 24 V DC @ 1.0 A 最大
電子快門 最小曝光 15 μs · 最大曝光 200 ms

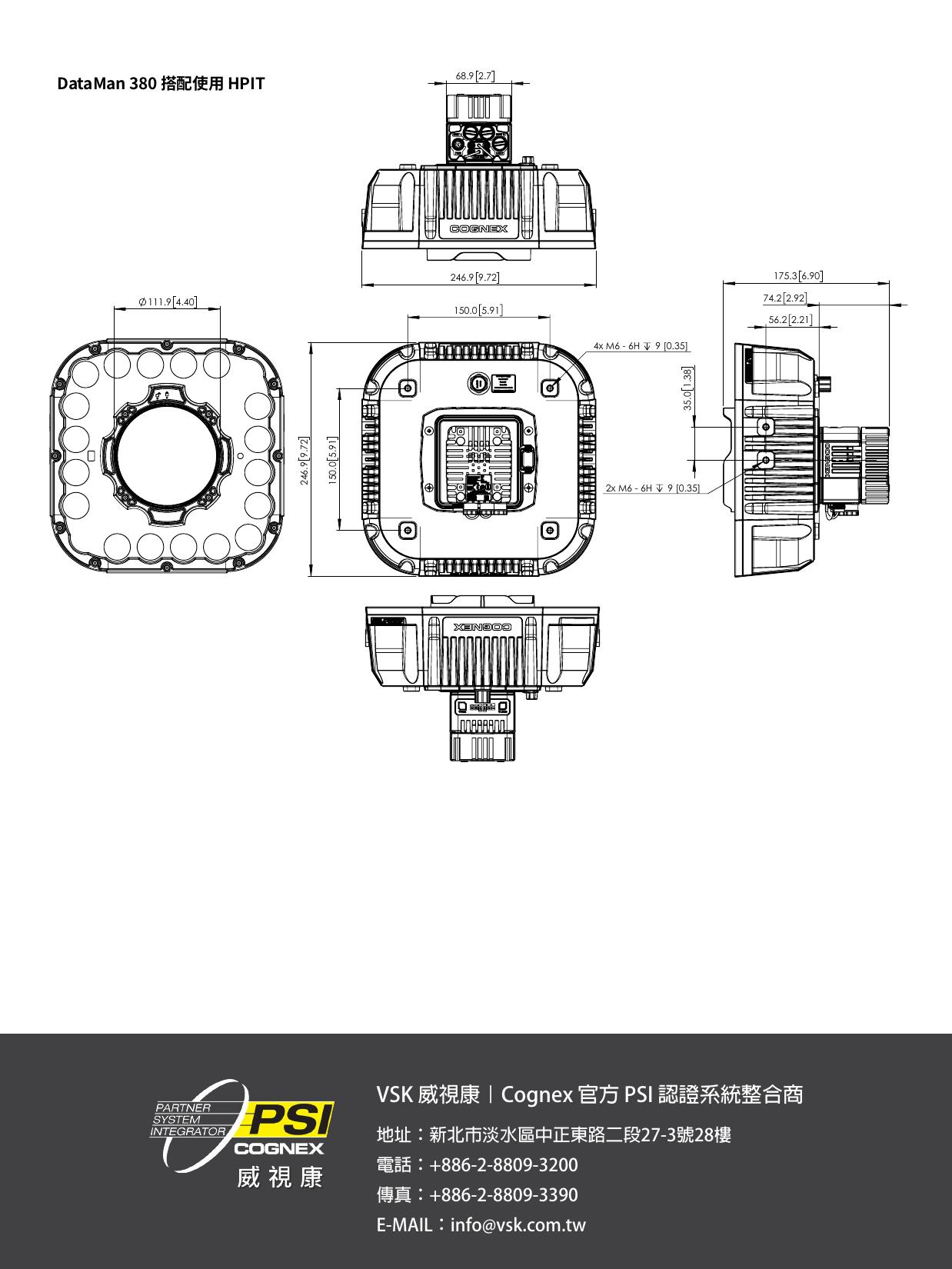

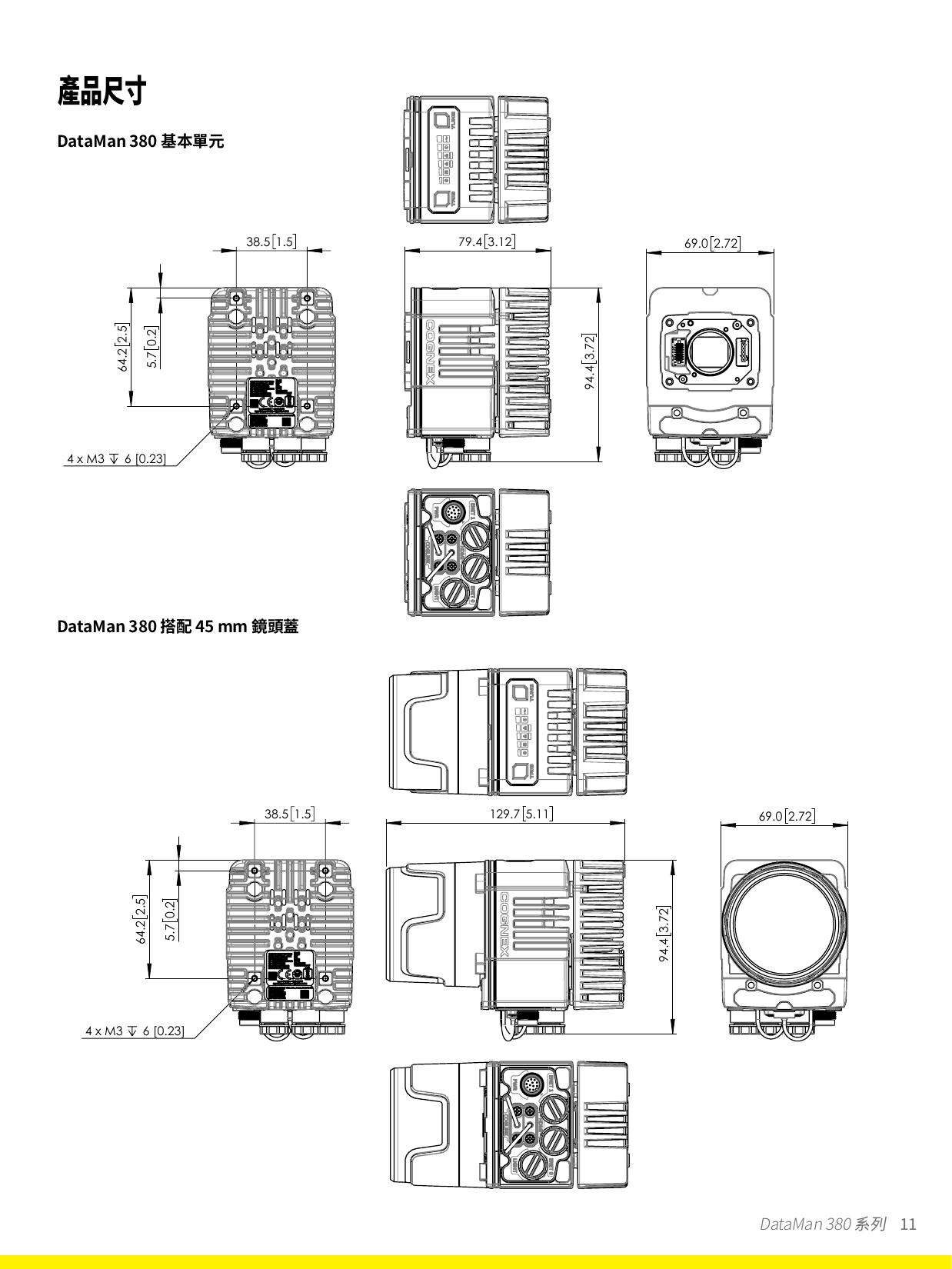

機構 壓鑄 + 擠製鋁外殼(烤漆)· 4 × M3 螺孔(38.5 × 58.5 mm 排列)· 重量 775 g(無附件)
環境 外殼溫度 0°C – 40°C · 儲存 -20°C – 80°C · 濕度 <95% 非凝結
Edge Intelligence Cognex Edge Intelligence Tunnel Manager · MQTT 連 Microsoft Azure/AWS/SCADA (Ignition)

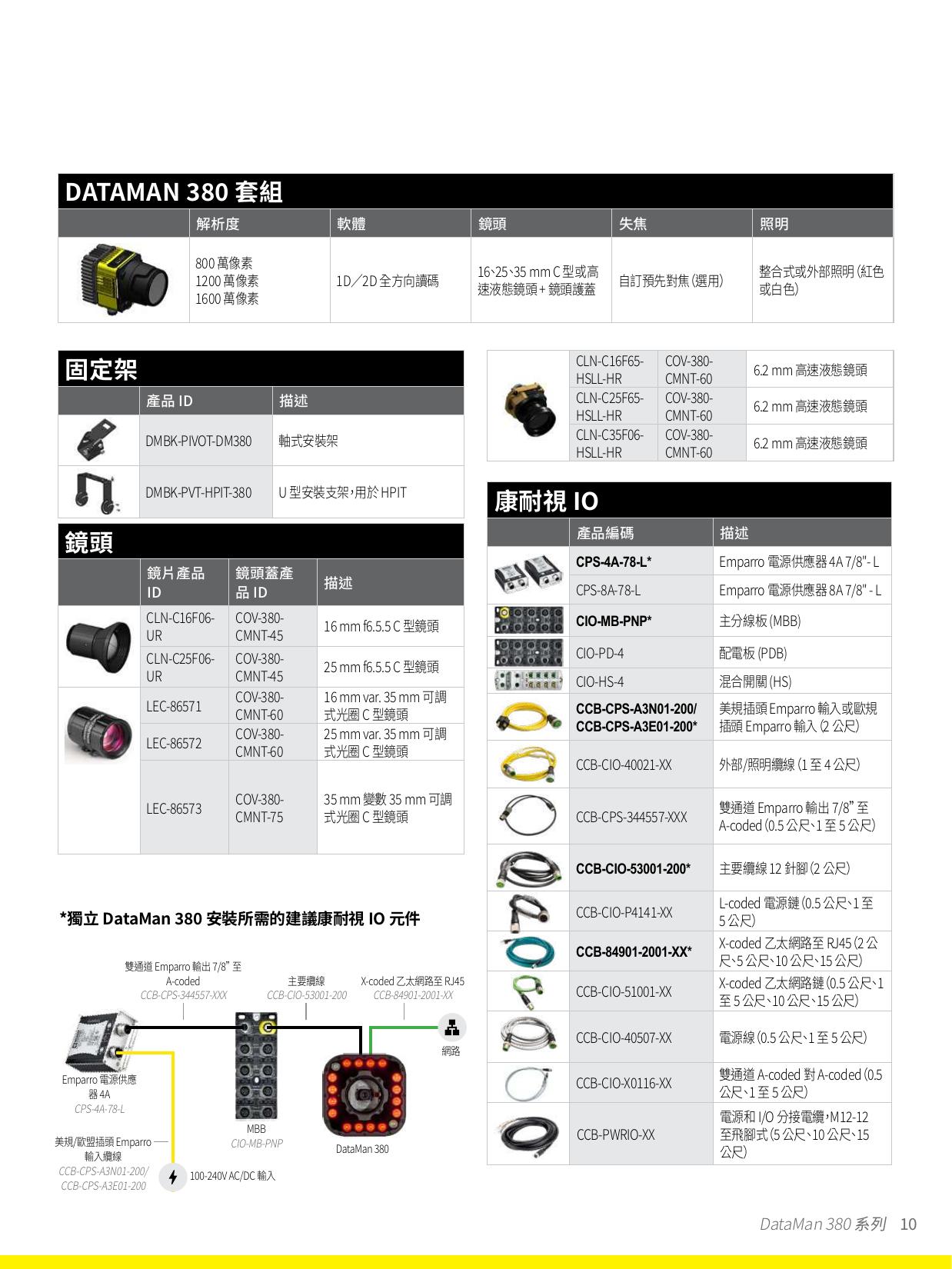

訂購料號(套件) DM3812X-16-HPIT-W · DM3812X-25-HPIT-W · DM3816X-16-HPIT-W · DM3816X-25-HPIT-W
常用配件料號 安裝架:DMBK-PIVOT-DM380(樞軸安裝架)· DMBK-PVT-HPIT-380(搭配 HPIT 的 U 型安裝架)
電源:CPS-4A-78-L(Emparro 電源 4A,7/8"-L)· CPS-8A-78-L(Emparro 電源 8A,7/8"-L)· CCB-CPS-A3N01-200/CCB-CPS-A3E01-200(Emparro 輸入線,US/EU 插頭,2 m)· CCB-CPS-344557-XXX(雙通道 Emparro 輸出,7/8" 轉 A-coded)
線材與 I/O:CCB-CIO-53001-200(12 pin 主纜,2 m)· CCB-84901-2001-XX(X-coded 乙太網路轉 RJ-45,2/5/10/15 m)· CCB-PWRIO-XX(M12-12 電源與 I/O 轉飛線,5/10/15 m)· CIO-MB-PNP(Master Breakout Board)· CIO-PD-4(Power Distribution Board)· CIO-HS-4(Hybrid Switch)
鏡頭:CLN-C16F06-UR · CLN-C25F06-UR(C-mount)· CLN-C16F65-HSLL-HR · CLN-C25F65-HSLL-HR · CLN-C35F06-HSLL-HR(HSLL 高速液態鏡頭)
單機安裝時,原廠建議搭配 CPS-4A-78-L、CIO-MB-PNP、CCB-CPS-A3N01-200/A3E01-200、CCB-CIO-53001-200 與 CCB-84901-2001-XX。
文件來源 Cognex DataMan 380 Datasheet (Lit. No. DM380DS-03-2025)
填表下載完整規格書 →

食品飲料條碼讀取與追溯應用參考:Cognex 食品與飲料解決方案指南(中文 PDF),第10、14–16頁。

SECTION / APPLICATIONS

DM380 適合哪些產業?高速產線/SMT/包裝追溯

Cognex DataMan 380 高效能固定式條碼讀取器 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex DataMan 380 高效能固定式條碼讀取器 應用於EV/電池 · Cell DPM
EV/電池 · CELL DPM

EV/電池 · Cell DPM

Cognex 官方 DM380-Multiple-DPM-Code-Reading-Cell — 電池 Cell 多 DPM 同步讀取,1D/2D QuickSort 演算法單張影像定位多碼,符合 EV 電池追溯需求。

Cognex DataMan 380 高效能固定式條碼讀取器 應用於物流 · 3PL · 棧板
物流 · 3PL · 棧板

物流 · 3PL · 棧板

Cognex 官方 DM380-Pallet-reading — 棧板多面條碼讀取,搭配 MRS 多讀碼器同步擴充視野,1D/2D QuickSort 同時定位 1D + 2D 多碼。

Cognex DataMan 380 高效能固定式條碼讀取器 應用於物流 · 5-side MVT 隧道
物流 · 5-SIDE MVT 隧道

物流 · 5-side MVT 隧道

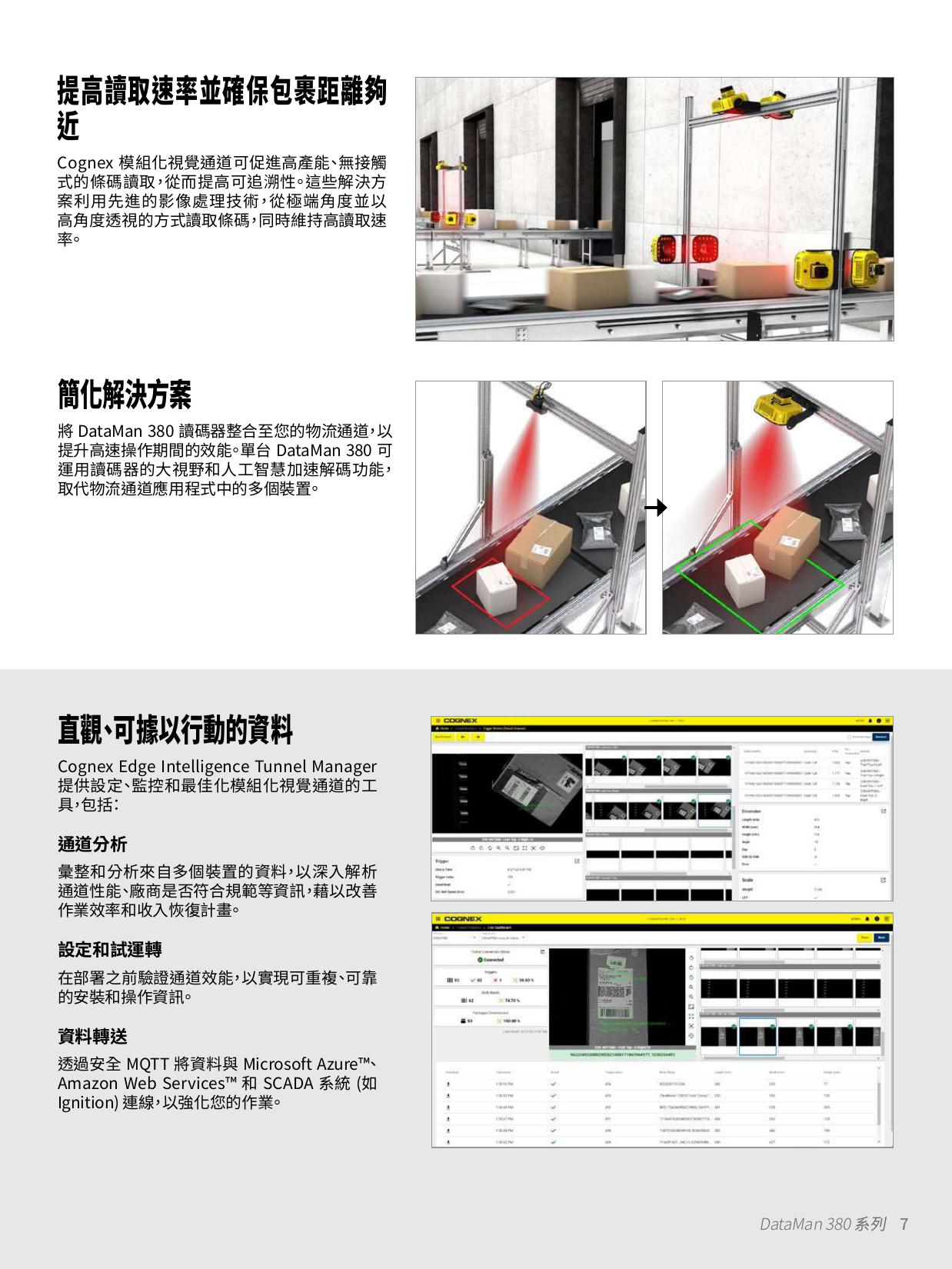

Cognex 官方 5-side-MVT-DM380-Simple-From-Above — Modular Vision Tunnel 5 面同步讀碼配置,Edge Intelligence Tunnel Manager 統一管理多支 DM380。

Cognex DataMan 380 高效能固定式條碼讀取器 應用於汽車 · 輪胎追溯
汽車 · 輪胎追溯

汽車 · 輪胎追溯

Cognex 官方 DM380-Tire-barcode-reading — 輪胎側面條碼高速讀取,HSLL 高速液態鏡頭應對工件距離變化,HDR+ 克服輪胎黑色橡膠低對比表面。

本產品已部署 4 個產業情境, 看完整案例庫 →

SECTION / FAQ

常見問題(康耐視 DM380 工程師 Q&A)

A. DM280 = 標準型,適合一般高速產線、單碼或簡單多碼。DM380 = 高效能型(1D/2D QuickSort AI 加速 + HDR+ + HSLL + HPIT + MRS 多讀碼器同步 + Edge Intelligence Tunnel Manager),大視野 + 多碼 + 物流分揀 Tunnel + 多 SKU 混合產線首選 — 一台抵多台。DM470 = 旗艦型,難讀 DPM/極端反光/極端低對比場景。實際選型請依條碼樣本與場景評估。

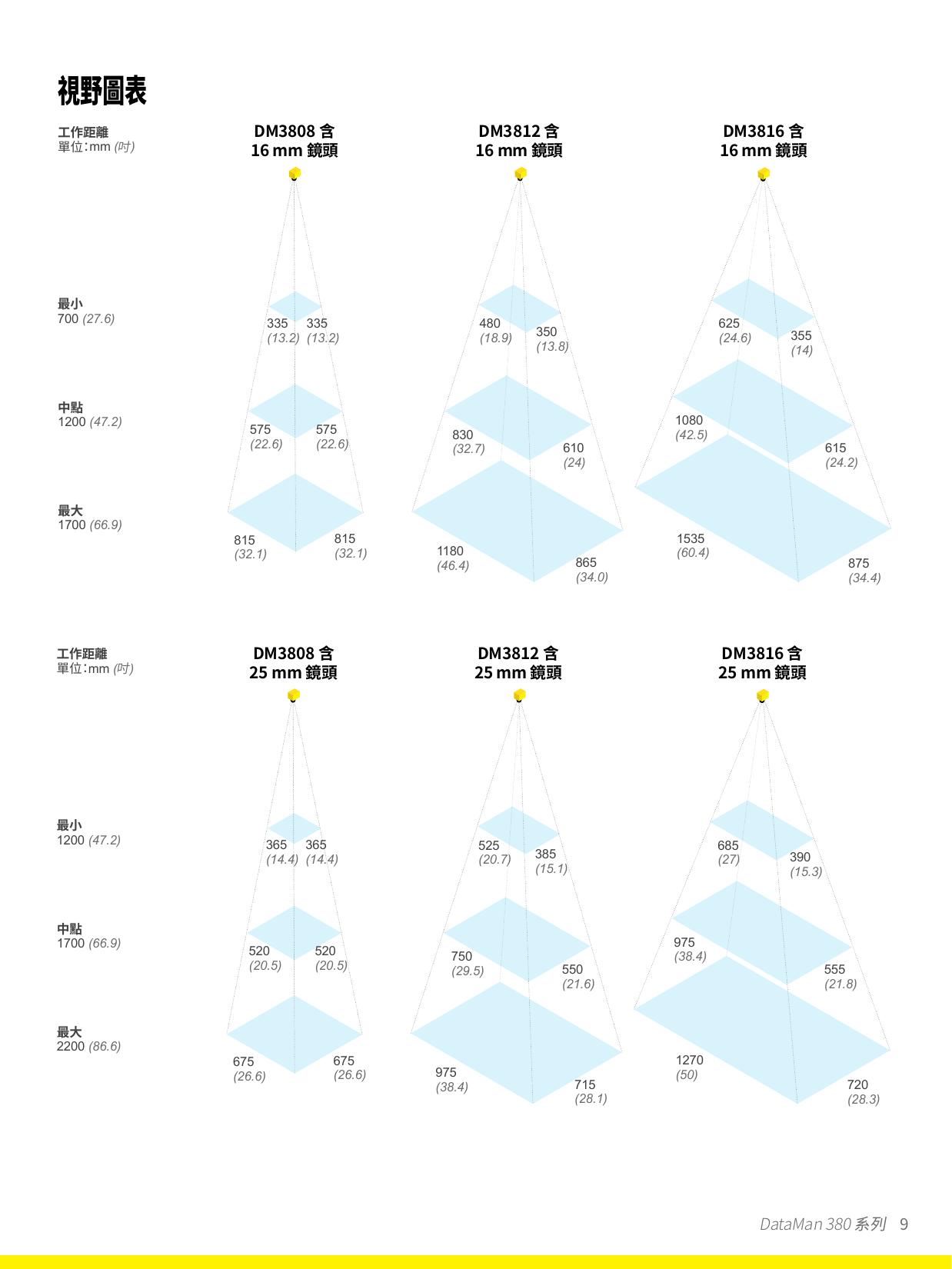

A. 依「解析度 vs 視野」反推:DM3808 — 1/1.1" CMOS 2840×2840 (8.06 MP),適合中等視野 + 中等碼密度;DM3812 — 1/1.1" CMOS 4096×3000 (12.28 MP),大視野 + 中高密度,常見物流場景;DM3816 — 1.1" CMOS 5320×3032 (16.13 MP),最大視野 + 最高密度,棧板/5-side MVT 隧道大覆蓋首選。三個機型像素皆 2.74 μm × 2.74 μm。

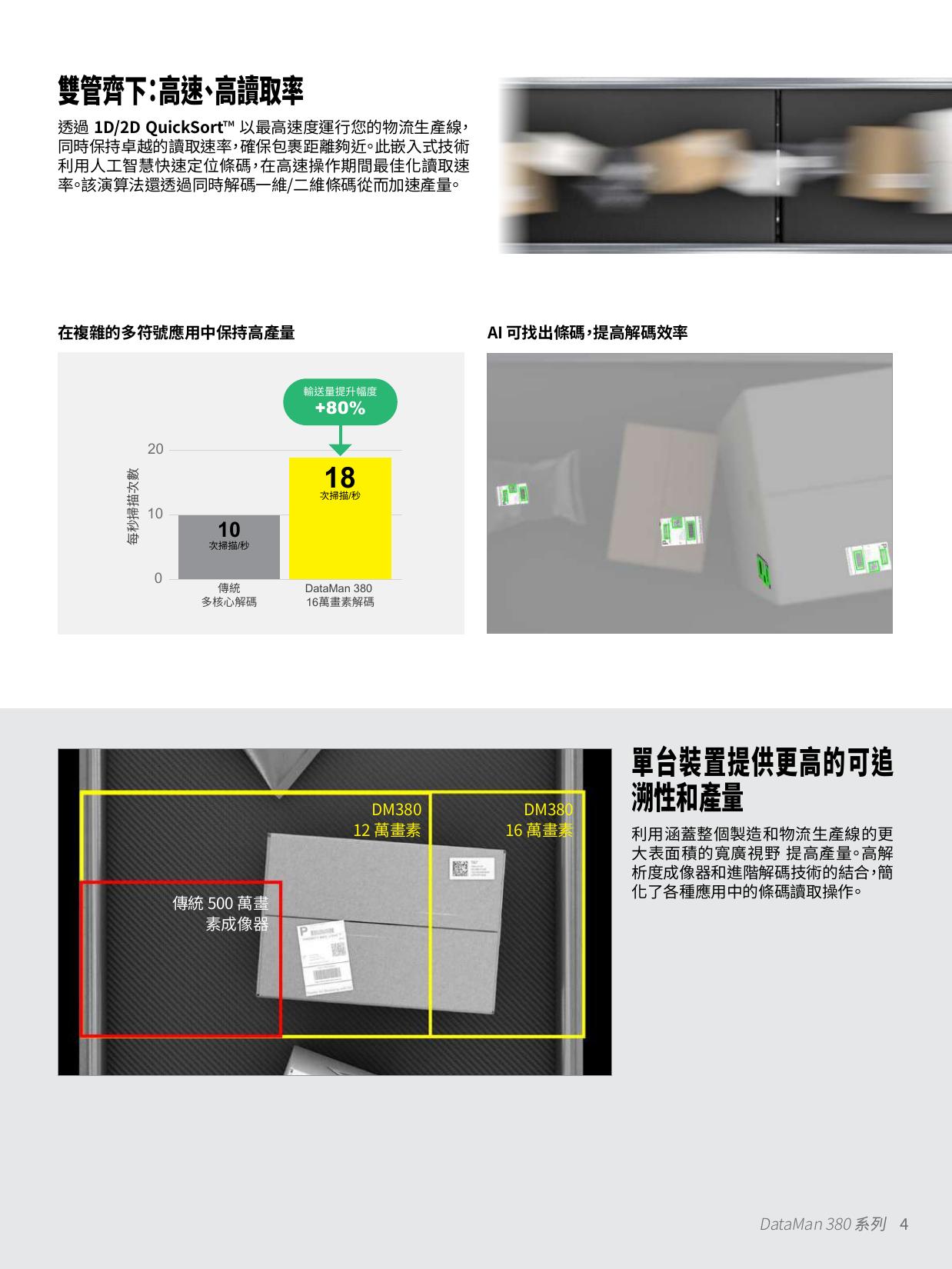

A. 1D/2D QuickSort 是 Cognex 主打的 AI 加速演算法 — 單張影像內同時定位、解碼 1D + 2D 多碼。Datasheet 圖表顯示 DM3816 在「多標籤」複雜場景下吞吐量明顯超越傳統解碼器。適合棧板讀碼、多 SKU 混合產線、物流分揀 Tunnel。

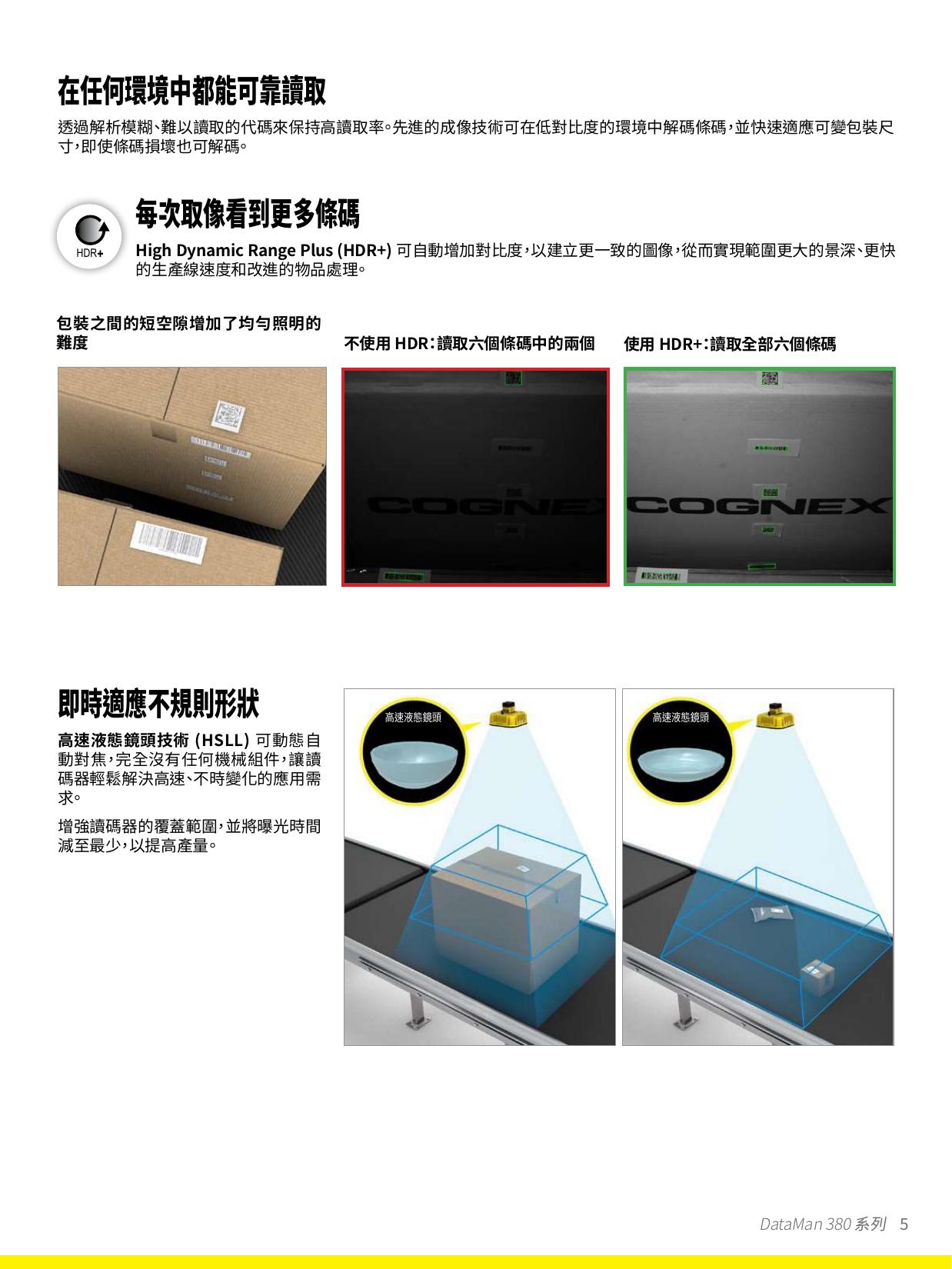

A. HDR+(High Dynamic Range Plus)自動提升影像對比、生成更均勻的影像,加大景深、加快線速、改善物料處理。Datasheet 範例:短間距包裹照明不均場景下,無 HDR 只讀到 6 個碼中的 2 個,啟用 HDR+ 後 6 個全讀到。
A. HSLL(High-Speed Liquid Lens)透過液態鏡片動態自動對焦,無機械組件,適合高速 + 高變異性應用(工件距離一直變化的多 SKU 產線)。可選 16 / 25 / 35 mm 焦距(CLN-C16F65-HSLL-HR / C25F65-HSLL-HR / C35F06-HSLL-HR)。

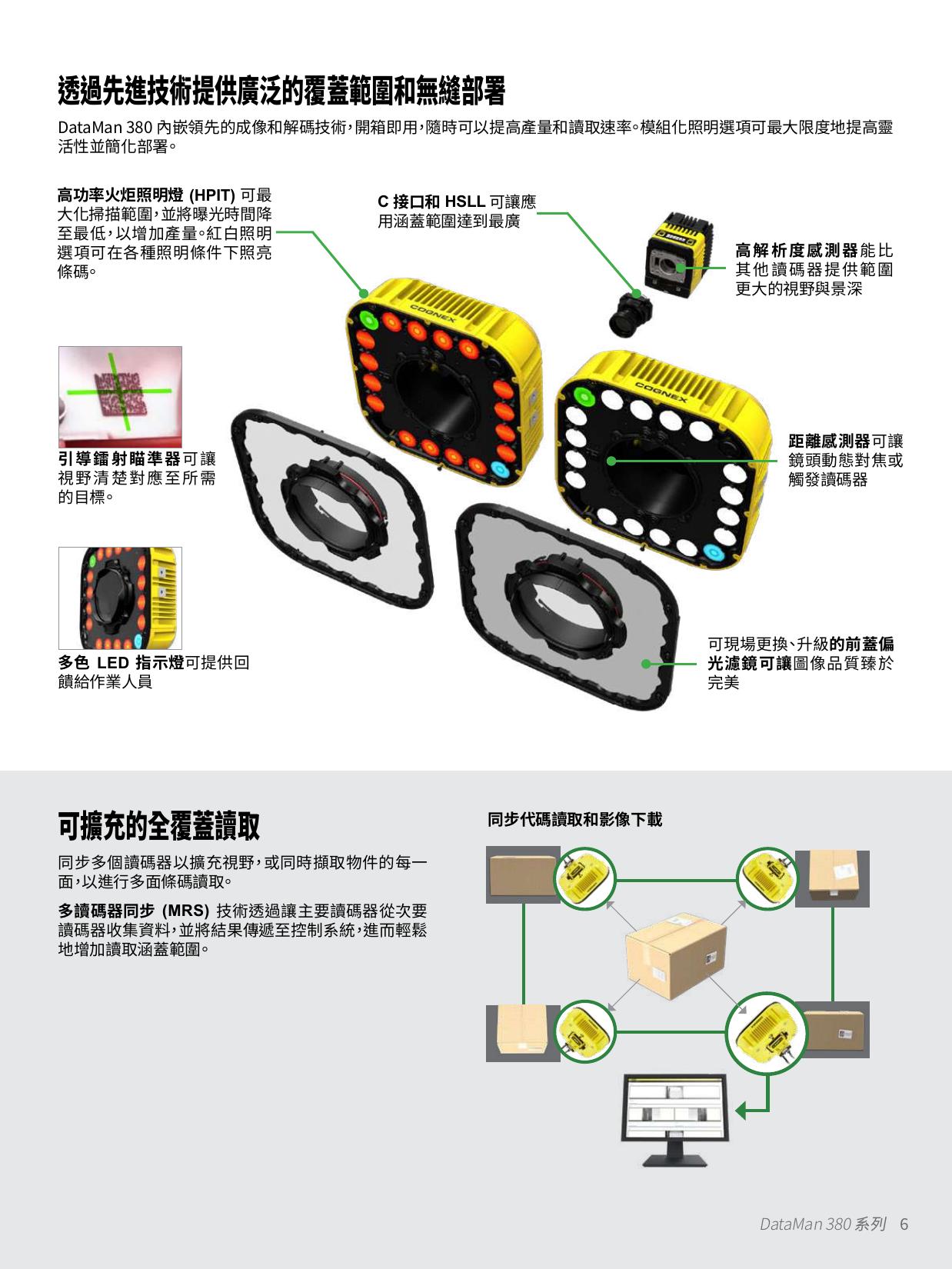

A. MRS(Multi-Reader Sync)由一台 primary reader 收集多台 secondary readers 的結果,統一回報給控制系統 — 自然擴充視野或同步多面讀碼。原廠應用圖例包含頂面+側面、3 面與 5/6 面 Modular Vision Tunnel 配置。
A. 網路層:雙 Gigabit Ethernet(其中一埠支援 TSN)、IEEE 802.3 TCP/IP、DHCP/static/link-local IP、RS-232(TIA/EIA-232-F)。雲端/SCADA: Cognex Edge Intelligence Tunnel Manager 透過 MQTT 連 Microsoft Azure、Amazon Web Services、SCADA(Ignition)。
A. 電源:24 V DC ±10%,LPS 或 NEC Class 2;無照明平均 15 W、含照明平均 40 W、峰值 2 A。對外光源輸出 24 V DC @ 1.0 A 最大。安裝:4 × M3 螺孔(38.5 × 58.5 mm 排列),壓鑄 + 擠製鋁外殼烤漆,本體 775 g(無附件)。環境:外殼溫度 0°C – 40°C、儲存 -20°C – 80°C、濕度低於 95%(非冷凝)。

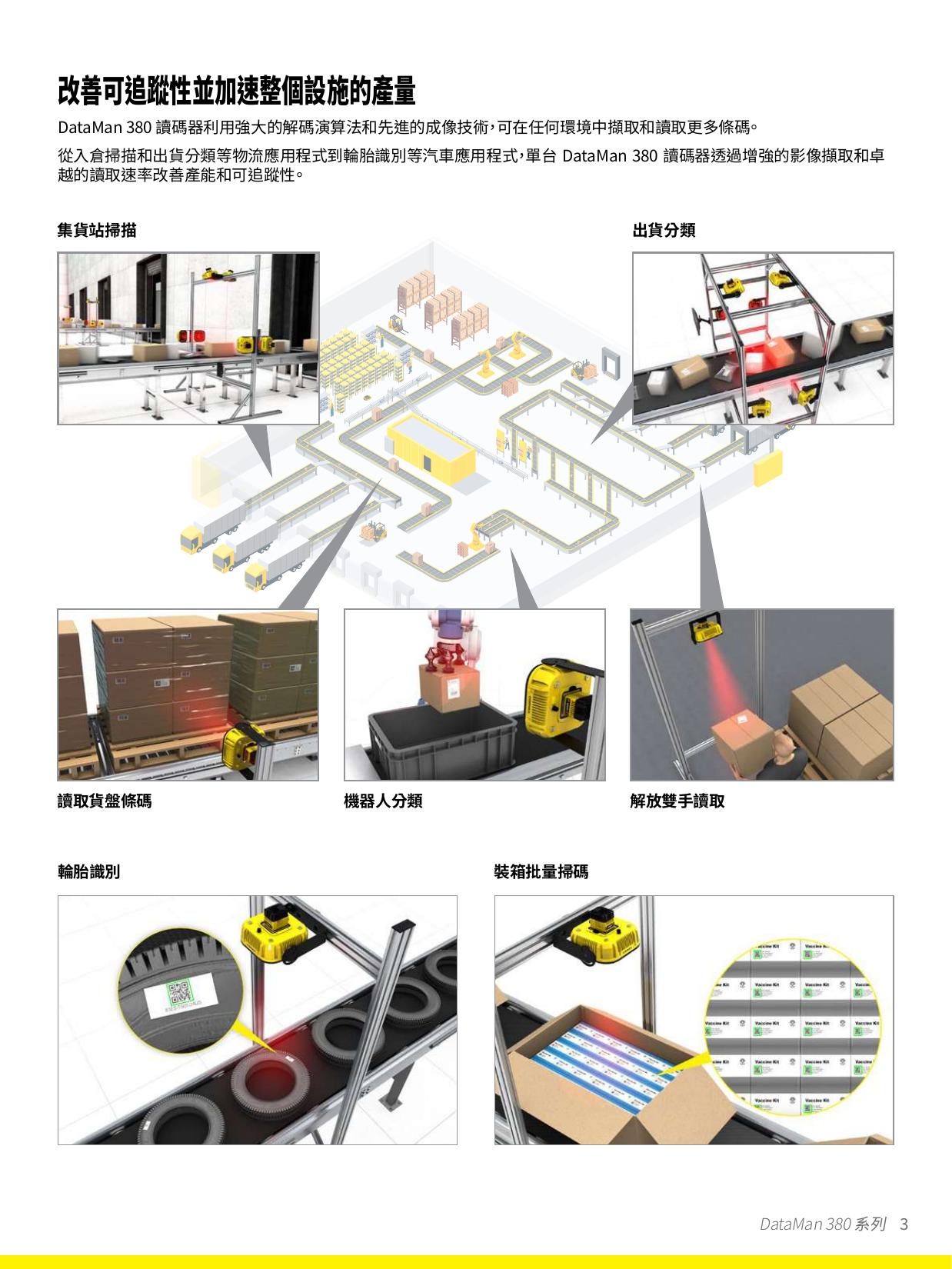

A. 依 Cognex 官方應用圖庫:物流(dock door scanning、ship sorting、outbound scanning、pallet code reading、robotic sorting、hands-free reading、product aggregation)、汽車(tire identification 輪胎追溯)、EV/電池(Cell 多 DPM 同步讀取)。實際應用可與 VSK 工程師討論需求評估。
A. DataMan 380 屬高效能中高階固定式條碼讀取器(DM3808/DM3812/DM3816 三款解析度分別為 8/12/16 MP)。實際總預算需含讀碼器本體、HSLL 高速液態鏡頭(16 / 25 / 35 mm)或標準鏡頭、HPIT 整合照明(紅光或白光)、前蓋、安裝支架等項目;若採 MRS 多讀碼器同步配置(5-side MVT Tunnel)需多台 DM380。依型號與配置報價,請與 VSK 確認。
A. DataMan 380 導入時程依應用範圍(單一讀取站、MRS 多讀碼器同步、Modular Vision Tunnel、Edge Intelligence 配置等)與現場條件而定,可與 VSK 工程師討論需求評估。
A. 依 Cognex 官方 ImageRelay 應用圖庫:物流分揀(dock door scanning 卸貨門掃描、ship sorting 出貨分揀、outbound scanning、pallet code reading 棧板讀碼、robotic sorting 機器人分揀、hands-free reading、product aggregation 產品聚合)、跨境電商物流(5-side MVT 隧道高速分揀)、3PL 倉儲(棧板入庫、自動分揀)、汽車(tire identification 輪胎追溯)、EV/電池(Cell 多 DPM 同步讀取追溯)、生技 製藥 (藥盒大批量序號追溯)。
