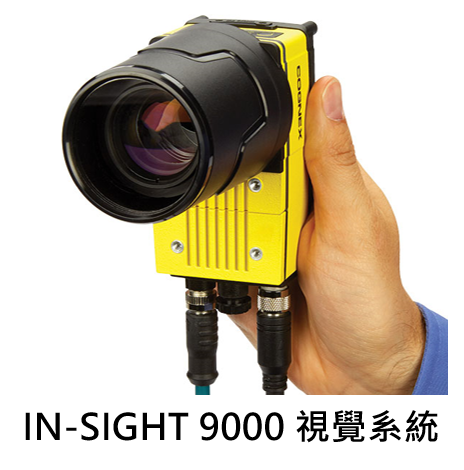

Cognex In-Sight 9000 系列 高解析工業智慧相機
1

12 MP 面陣

IS9912 提供 12 MP(4096×3000)1.1 吋 CMOS 感測器、C-mount 鏡頭、HDR+ 成像、適合大型零件、高密度檢測。

點擊圖上 i 標記查看每個功能說明

MACHINE VISION

Cognex In-Sight 9000系列視覺系統選型:IS9912 面陣與 IS9902L 線掃描

Cognex In-Sight 9000 系列高解析工業智慧相機 — 含 9912 (12 MP 面陣)+ 9902L (2K 線掃描 32 MP)、共用 In-Sight Explorer 平台與 PatMax + PowerGrid + HotBars 工具庫。

  • ✓ 系列成員: 9912/9912C(12 MP)、9902L(線掃描)
  • ✓ 9912 解析度: 12 MP 1.1 吋 CMOS(C-mount)
  • ✓ 9902L 解析度: 2K × 16K(32 MP)或 1K × 16K(16 MP),最高 66 K lines/sec
  • ✓ 演算法: PatMax / PowerGrid / Hotbars(IS9912 內建 PatMax RedLine;IS9902L 可加 PatMax RedLine 選配)
  • + 2 項規格,看完整規格表 ↓

Cognex In-Sight 9000 系列高解析工業智慧相機。含 9912(12 MP 高解析)與 9902L(2K 線掃描/32 MP 影像),共用 In-Sight 平台與工具庫。

SECTION / KEY FEATURES

Cognex In-Sight 9000 核心規格 — 12 MP 高解析機器視覺

Cognex In-Sight 9000 系列 高解析工業智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

9912:12 MP 高解析面陣

12 MP 1.1 吋 CMOS,大視野單機檢測。內建 PatMax/PowerGrid / Hotbars 完整 In-Sight 工具庫,IS9912 內建 PatMax RedLine,IS9902L 可選 PatMax RedLine。

↔

9902L:2K 線掃描

2048 像素/線、最高 66 K lines/sec、可組成 2K × 16K (32 MP)或 1K × 16K (16 MP)影像。適合大型、圓柱形或連續移動物件的細部檢測。

PatMax + PowerGrid + HotBars + Optional PatMax RedLine

Cognex 經典規則式視覺工具完整支援。Pattern matching、字元辨識、量測、檢測、條碼一機搞定。

SECTION / VIDEO

In-Sight 9000 產品介紹與功能演示影片

In-Sight 9000 智慧相機:面陣還是線掃描怎麼選?Cognex 康耐視
影片章節(7)
  1. 00:00Q1 面陣、線掃描要選哪一種?
  2. 00:15Q2 大視野裡的條碼讀得到嗎?
  3. 00:25Q3 一個零件要檢好幾項?
  4. 00:35Q4 現場有水、有粉塵要另加外殼?
  5. 00:45Q5 兩款要學兩套軟體?
  6. 00:55Q6 兩款規格差在哪?
  7. 01:05Q7 我的產線該選哪一款?
SECTION / SPECIFICATIONS

Cognex In-Sight 9000 完整規格表

系列成員IS9912 (12 MP Mono 面陣)· IS9912C (12 MP Color 面陣)· IS9902L (2K/1K 線掃描 Mono)
最低韌體IS9912 / IS9912C:5.7;IS9902L:5.7.4
影像感測器IS9912/IS9912C:1.1″ CMOS (3.45 μm 像素);IS9902L:1″ CMOS (7 μm² 像素)
影像解析度IS9912/IS9912C:12 MP(4096 × 3000);IS9902L:32 MP (2048 × 16384 軟體可設)或 16 MP (1024 × 16384 軟體可設)
擷取速度 (最大)IS9912:14 fps · IS9912C:8 fps · IS9902L:66 K lines/sec (15 μs/line)
記憶體 (檔案儲存)IS9912/IS9912C:7.2 GB 非揮發 Flash + 8 GB Micro SD;IS9902L:14.8 GB 非揮發 Flash + 8 GB Micro SD
記憶體 (處理)832 MB SDRAM
視覺工具PatMax · PatMax RedLine · PowerGrid · HotBars
鏡頭C-mount
內建 I/OIS9912 / IS9912C:1 trigger · 1 input · 2 outputs · 2 bi-directional;IS9902L:1 trigger · 1 input · 2 outputs · 2 quadrature encoder line inputs
擴充 I/OCIO-MICRO · CIO-1400
通訊協定Industrial:OPC UA · EtherNet/IP with Rockwell Add-On Profile · PROFINET Class B · iQSS · Modbus TCP · SLMP / SLMP Scanner · IEEE 1588 (CIP Sync);General:TCP/IP · UDP · FTP · SFTP · Telnet · SMTP · RS-232
機構/防護尺寸 53.4 × 60.5 × 121.0 mm · 重量 400 g · 防護 IP67 (含 C-mount 鏡頭蓋)
電源24 V DC · Gigabit Ethernet 10/100/1000 Mbps
文件來源Cognex In-Sight 9000 Series Vision Systems Datasheet · Lit. No. DS-IS9000-10-2020
SECTION / MODEL SELECTION

In-Sight 9000 怎麼選?IS9912、IS9912C、IS9902L 依應用對照

In-Sight 9000 系列三款都是 C-mount、24 VDC、加鏡頭蓋可達 IP67 的一體式智慧相機,差別在取像方式:IS9912/IS9912C 為 12 MP 面陣(Area Scan),IS9902L 為 2K 線掃描(Line Scan)。先依下表選型,數值見完整規格表。

手機可左右滑動查看完整表格。

應用需求 建議型號 選型理由
大型工件一次拍完整,仍要量測小特徵 IS9912(單色) 原廠說明 12 MP 可在大視野下保有影像細節,可用單台取代多相機架構,減少校正需求與安裝設備。
需要彩色判別 IS9912C 9000 系列唯一的彩色機型;擷取速度低於單色 IS9912(見規格表)。
相機需離輸送帶或危險設備遠一點安裝 IS9912/IS9912C 原廠說明高解析度讓相機可架設在離輸送帶較遠處,與危險設備保持安全距離。
低對比工件,需要曝光均勻的整張影像 IS9912 9912 datasheet 列有 HDR+,可提升整張影像的對比且不降低擷取速度。
圓柱物件(如汽車濾清器、電池)表面 100% 檢查 IS9902L 原廠列為線掃描最常見的應用之一:工件在產線上旋轉時可檢查整個表面。
罐頭、瓶身等曲面標籤展開成平面檢查 IS9902L 原廠列為線掃描最常見的應用之一。
太陽能電池、車門板等大型物件整片成像 IS9902L 影像最高 2048×16384(32 MP),只需看到工件的一小段,適合視野或安裝空間受限的位置。
工件連續移動,需與輸送帶編碼器同步 IS9902L 內建 2 路正交編碼器輸入,支援硬體或軟體編碼器。

資料來源:Cognex In-Sight 9000 Series Datasheet(DS-IS9000-10-2020)、In-Sight 9902L Datasheet(DS-IS9902L-02-2025)。單機規格見 In-Sight 9912、In-Sight 9902L 產品頁。實際型號仍需以樣品影像、視野、工作距離與節拍確認,可與 VSK 工程師討論。

SECTION / APPLICATIONS

IS9000 適合哪些產業?AOI 高解析檢測/半導體 IC 大視野 12 MP 量測

Cognex In-Sight 9000 系列 高解析工業智慧相機 已在以下產業實戰部署,每個情境含 VSK 工程師選型與整合經驗。

Cognex In-Sight 9000 系列 高解析工業智慧相機 應用於半導體
半導體

半導體

Wafer 高解析瑕疵檢測、IC 載板蝕刻條碼讀取、面板級檢測

Cognex In-Sight 9000 系列 高解析工業智慧相機 應用於汽車
汽車

汽車

EV 電池模組組裝、零件 DPM 追溯、大視野多工位定位

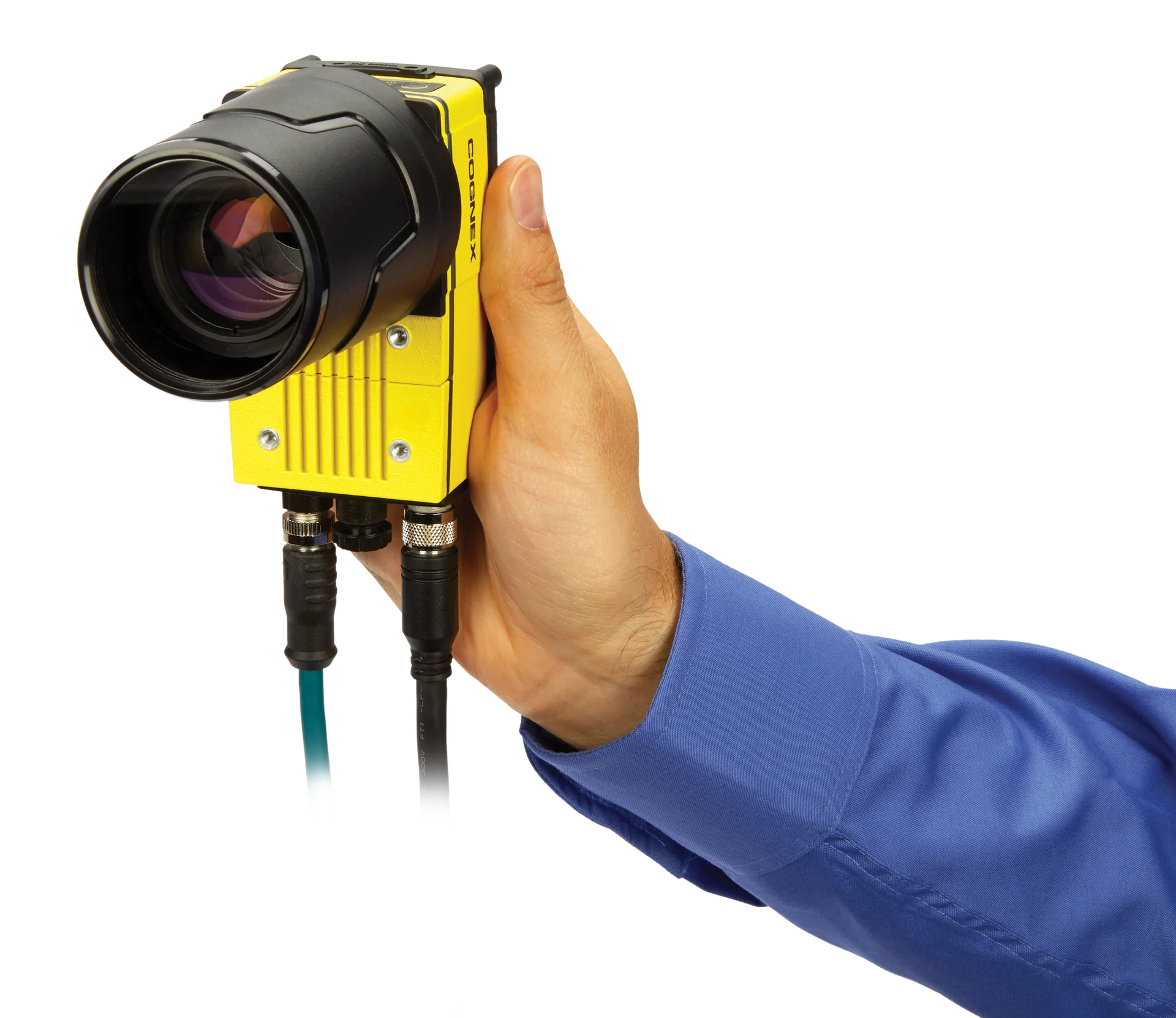

Cognex In-Sight 9000 系列 高解析工業智慧相機 應用於其他
其他

其他

9902L 線掃描:圓柱物件全周、曲面標籤展開與大型物件檢測

SECTION / FAQ

常見問題(康耐視 IS9000 工程師 Q&A)

A. In-Sight 9000 系列為 Cognex 高解析智慧相機系列,目前包含兩個主要機型:9912/9912C(12 MP 高解析面陣)與 9902L(2K 線掃描相機,可產生最高 32 MP 影像)。
A. 9912 = 面陣相機(snapshot),適合需要單張高解析(12 MP)的固定工件檢測、量測、定位、條碼讀取。9902L = 線掃描相機,適合較大、圓柱形或連續運動的物件(型錄例:汽車濾清器與電池等圓柱物件、罐頭與瓶身曲面標籤、太陽能電池與車門板等大型物件),可拼成超大解析度(最高 32 MP)影像。掃描方式(面 vs 線)+ 物件類型(固定 vs 連續移動)決定選型。
A. 現行 In-Sight 智慧相機中,Edge Learning(內建邊緣 AI)主要部署於 In-Sight 2800 / 3800 / 8900/D900 等機型。9000 系列以規則式視覺工具(PatMax + PowerGrid + HotBars + Optional PatMax RedLine)為主,若需 AI 視覺請評估 D900(一體化 AI 邊緣)或 VisionPro + ViDi 軟體版(PC + GPU)。
A. 9912/9902L 原生支援 OPC UA、EtherNet/IP AOP、PROFINET Class B、Modbus TCP、TCP/IP Socket、iQSS、SLMP、IEEE 1588 與 Digital I/O。
A. 9912 適合大尺寸 PCB 量測、面板邊緣/內部圖樣檢測、汽車零件 sub-pixel 定位、半導體 IC 載板/大視野 12 MP 量測等高解析應用(datasheet 標 multi-camera applications/metal appliance door/small stamped features)。9902L 適合圓柱物件旋轉全周檢查(如汽車濾清器、電池)、曲面標籤展開檢查(如罐頭、瓶身)及太陽能電池、車門板等大型物件(datasheet 列舉)。
A. 可以。請提供樣品照片(OK + NG 各 3-5 張)+ 工作距離 + 視野需求 + 產線速度 + 精度需求,VSK 工程師將與您聯繫安排需求評估,並提供選型與整合建議。
A. In-Sight 9000 系列(IS9912 / IS9912C / IS9902L)為工業級規格:尺寸 53.4 × 60.5 × 121.0 mm、重量 400 g、鏡頭 C-mount、防護 IP67 (含 C-mount 鏡頭蓋)、電源 24 V DC。網路:1 Gigabit Ethernet(10/100/1000 Mbps)。最低韌體要求:IS9912/IS9912C 為 5.7、IS9902L 為 5.7.4。〔Cognex In-Sight 9000 Series Datasheet · Lit. No. DS-IS9000-10-2020〕
A. In-Sight 9000 系列內建 I/O:IS9912/IS9912C 配備 1 路觸發輸入、1 路通用輸入、2 路輸出、2 路 bi-directional I/O;IS9902L 配備 1 路觸發輸入、1 路通用輸入、2 路輸出、2 路 quadrature encoder line inputs。擴充:支援 CIO-MICRO 及 CIO-1400 外接 I/O 模組。檔案儲存:IS9912/IS9912C 為 7.2 GB 非揮發 Flash + 8 GB Micro SD;IS9902L 為 14.8 GB 非揮發 Flash + 8 GB Micro SD。處理記憶體均 832 MB SDRAM。〔Cognex In-Sight 9000 Series Datasheet · Lit. No. DS-IS9000-10-2020〕
A. 兩者都是 In-Sight 9912 單色(M)12 MP 機型,差在工具組:-363 為 PatMax,-373 為 PatMax RedLine;彩色款料號為 IS9912C-…。同機型另有 -300(僅取像)與 -303(讀碼限定)料號,完整訂購料號見 In-Sight 9912 產品頁規格表。
A. 32 MP 是 IS9902L 線掃描:每行 2048 像素、最多 16,384 行,組成 2048×16384(32 MP)影像,用於細節檢測;也可用軟體設為 1024×16384(16 MP),原廠說明此模式可提高影像亮度。IS9912/IS9912C 則是 4096×3000(12 MP)面陣。〔Cognex In-Sight 9902L Datasheet · DS-IS9902L-02-2025〕
