PowerGrid 的核心價值

PowerGrid 是 Cognex 2DMax 條碼解碼演算法的關鍵增強模組。Cognex 官方完整命名為 「2DMax with PowerGrid」。當 DataMatrix 條碼的定位圖樣（Finder Pattern）、時鐘圖樣（Clock Pattern）或靜音區（Quiet Zone）嚴重損傷、一般 2D 解碼演算法（包含基礎 2DMax）無法解碼時，PowerGrid 接力處理。

PowerGrid 的關鍵能力：

• 定位圖樣回復 — 即使 finder 的 L 形邊缺失 30-50%、依然能定位條碼
• 時鐘圖樣推測 — clock pattern 整段斷裂時、用 data cells 反推網格
• 無靜音區解碼 — quiet zone 被相鄰物件、邊框或印刷擠掉時仍能解碼
• 嚴重變形容忍 — 透視變形、圓筒包裹、曲面工件條碼

PowerGrid 主要服務 DataMatrix（ECC 200）條碼類型 — 這是工業 DPM（直接零件標識）最常用的 2D 條碼格式。

條碼定位圖樣為何會嚴重損傷？

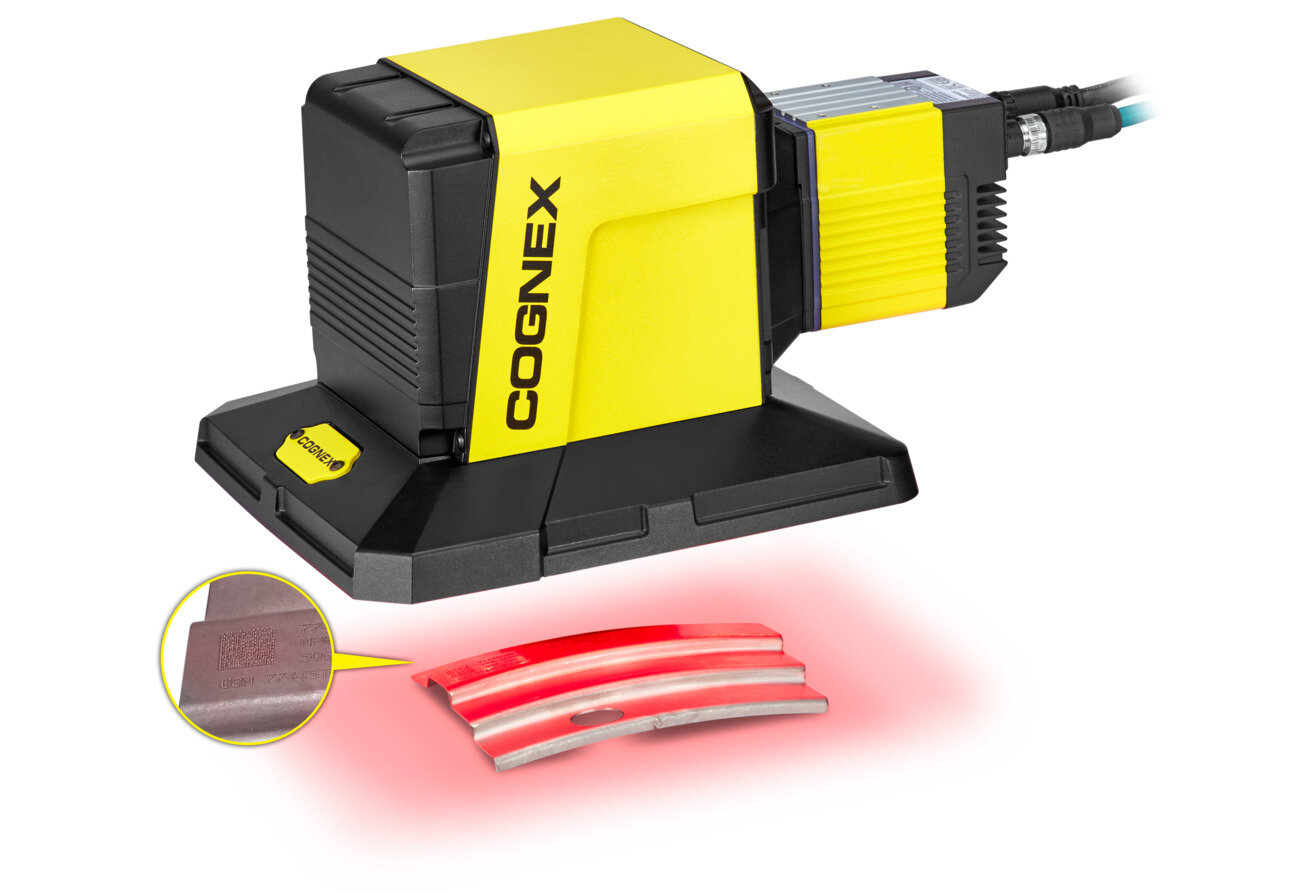

DataMatrix 條碼依賴 L 形定位圖樣（Finder Pattern）、時鐘圖樣（Clock Pattern）與周圍 靜音區（Quiet Zone）才能被解碼器辨識。實際工業場景常見的損傷類型：

1. 製程後加工破壞 — 焊接濺渣覆蓋 finder、噴漆遮蔽 clock、熱處理改變表面對比
2. 物理碰撞 / 磨耗 — 運輸刮傷、工件互相撞擊使 L 形邊角缺一塊、操作員手套磨白條碼一側
3. 包裝模切刀切到 — 包裝模切若設計裕度不足、刀模直接切過 quiet zone 或 finder 邊緣
4. 油漆 / 覆膜遮蔽 — 整體噴漆覆蓋部分條碼、保護膜起泡使 clock 區域反光斑塊
5. 二次加工殘屑 — 切削殘屑、研磨粉、抛光殘留物覆蓋條碼局部
6. 嚴重變形 — 圓筒包裝、曲面金屬件、彎管使條碼透視變形超過 20°

這些損傷讓基礎 2D 解碼演算法（含未啟用 PowerGrid 的 2DMax）無法找到條碼邊界、直接判斷為「unreadable」。PowerGrid 接力時、用 data cells 反推網格結構、進而完成解碼。

PowerGrid 支援的條碼類型

PowerGrid 是 DataMatrix 專屬的回復技術 — 因為 DataMatrix 的 finder pattern（L 形實心邊 + 時鐘虛線邊）與 cell 網格規則最適合做圖樣推測：

• DataMatrix（ECC 200） — PowerGrid 主要服務的條碼類型、工業 DPM 標準
• DataMatrix 各種尺寸 — 從 10×10 到 144×144 全部支援

註：QR Code、PDF417、MaxiCode、Aztec Code 等其他 2D 條碼類型由基礎 2DMax 處理、不適用 PowerGrid 回復（這些條碼有不同的定位與容錯機制）。1D 條碼由 HotBars 處理。

PowerGrid 解決的破壞模式

哪些 Cognex 機型內建 PowerGrid？

PowerGrid 是 Cognex 中高階 DataMan 內建功能、不需額外授權：

高階手持式讀碼器

高速固定式讀碼器

泛用固定式讀碼器

圖片來源：Cognex Corporation｜DataMan 系列內建 2DMax 解碼演算法

PowerGrid 內建於以下 Cognex 機型（中高階 DataMan 系列）：

• DataMan 條碼讀取器全系列（280 / 380 / 470 / 503 / 8050 / 8700 等）
• DataMan 475V / 475VS / 8072V 條碼驗證器
• VisionPro 軟體（作為條碼工具）

工程師常見問題

Q1：PowerGrid 跟 2DMax 是什麼關係？

A：兩者是同一個解碼系統的兩個層次。Cognex 官方完整命名為 「2DMax with PowerGrid」。2DMax 是基礎 2D 解碼演算法（處理 DataMatrix / QR Code / PDF417 等）。當 DataMatrix 的 finder / clock / quiet zone 損傷使一般 2D 解碼失敗時、PowerGrid 接力用 data cells 反推網格結構救援。所以實務上 PowerGrid 不是獨立啟動的功能、而是 2DMax 的回復機制。

Q2：PowerGrid 可以救活多嚴重的損傷？

A：視損傷類型與條碼資料量而異。定位圖樣損傷方面、L 形邊缺失 30-50% 通常仍可救援；時鐘圖樣損傷方面、整段斷裂時 PowerGrid 用 data cells 反推網格；靜音區缺失方面、quiet zone 完全沒有時也常能解碼。但若 data cells（actual data 區）損傷超過 ECC 容錯能力（DataMatrix ECC 200 最多容忍約 25% 損傷率）就無法救。實際救援率依損傷模式、光源、鏡頭與您的樣品條件而定、需現場測試確認。

Q3：PowerGrid 跟 ISO/IEC 29158 是什麼關係？

A：兩者不同層級：

Q4：PowerGrid 需要額外授權嗎？

A：不需要。PowerGrid 是 Cognex 中高階 DataMan 系列內建功能、隨機型出貨即啟用、無需另購授權。但要注意：PowerGrid 只在 DataMan 280 以上等級的機型內建、入門級或舊型號可能不含此功能。選型時請確認規格表是否列出「2DMax with PowerGrid」或詢問 VSK 工程師確認。

Q5：哪些 Cognex 機型內建 PowerGrid？

A：Cognex DataMan 280 / 282、DataMan 380 / 390 / 470 / 580 系列、In-Sight 3800 系列等多數 Cognex 條碼讀取與智慧相機機型內建 PowerGrid〔來源:Cognex 各機型 datasheet〕。具體支援機型、請參考 Cognex 各機型官方 datasheet 確認。

Q6：PowerGrid 適用什麼樣的 DPM 損傷程度？

A：PowerGrid 設計為處理嚴重損傷 DPM 條碼、適用 L 邊損傷、Timing Pattern 損傷、Quiet Zone 不足、DPM 過深 / 過淺、表面變形、髒污 / 部分遮擋等場景〔來源:Cognex DataMan 官方文件〕。具體讀取率依損傷程度、表面材質、光源配置而異、請參考 Cognex 機型應用案例或與 VSK 工程師討論您的 DPM 樣品。
