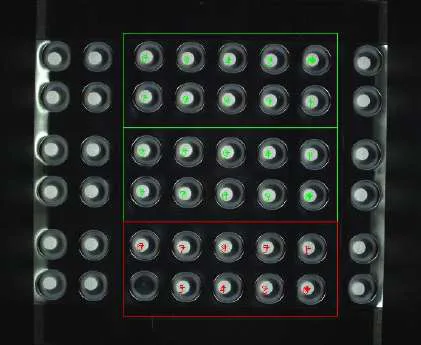

01
MATERIAL · DUAL
AluAlu + PVC 一次解決
同時應對鋁箔 AluAlu 與透明泡殼 PVC — 市售一般機型 AluAlu 處理困難,VSK 整合方案兩種材質一鍵切換,德製高階雖能做但採購金額昂貴數十倍。9 項檢測能力對比 — 對市售一般機型 7 項決定性勝出。
VSK SOLUTION · 製藥業 · ALUALU + PVC
VSK PTP 泡殼包裝機檢測系統AluAlu 鋁箔 + PVC 透明泡殼 — 11 NG 場景 + 400 萬畫素 + GMP / PIC-S 製藥合規（VSK PTP、PTP 泡殼包裝、PTP 視覺檢測、AluAlu PVC 泡殼檢測、製藥 PTP 檢測、Blister Pack Vision Inspection、藥廠泡殼缺粒檢測、藥錠 NG 檢測、缺粒檢測機） (TL;DR：VSK PTP 泡殼藥錠視覺檢測整合方案，AluAlu 鋁箔 + PVC 透明泡殼雙支援，400 萬畫素彩色相機 (2040×2048)，11 種 NG 場景偵測 (碎屑/缺粒/缺損/重疊/立起/槽外)，符合 GMP / PIC-S 製藥產線品質規範。)（PTP 泡殼包裝檢測系統、AluAlu 鋁箔藥錠檢測、AluAlu 鋁鋁包裝視覺、PVC 泡殼藥錠檢測、Blister Pack Inspection、Pharma Blister Vision System、製藥 GMP 視覺系統、PIC-S 藥廠視覺、PTP 缺粒檢測、藥錠視覺檢測、製藥包裝機 機器視覺）
VSK 整合解決方案 — 為藥廠 PTP 泡殼包裝量身打造的視覺檢測系統。 AluAlu 鋁箔 + PVC 透明泡殼 · 9 項檢測能力對市售一般機型 7 項決定性勝出 · 7 步驟 OP 自己會 · 完整生產履歷追蹤。 抓出市售檢查機抓不到的破損、重疊、立起、碎屑與槽外藥錠 — VSK 自 2018 年起持續服務台灣多家藥廠製藥包裝產線。
7 / 9
對市售一般機型勝出
9 項檢測能力對比
7
步驟完成設定
現場 OP 自己會
400 萬
畫素彩色相機
2040×2048
履歷
履歷追蹤
人員權限管理
INSPECTING · PHARMA
材質支援
AluAlu + PVC
VSK 為藥廠 PTP 泡殼包裝量身打造的機器視覺檢測整合方案:鋁箔 (AluAlu) 與透明泡殼 (PVC) 一次解決,400 萬畫素彩色相機 + 顏色抽取功能,即時揪出藥錠重疊 / 破損 / 立起 / 槽外,人員權限管理 + 完整生產履歷,支援藥廠品質稽核需求。
CORE ADVANTAGES / 核心優勢
為何選擇 VSK 泡殼包裝機檢測系統
VSK 整合解決方案以「藥廠真正會遇到的 9 種狀況」為設計基準,9 項檢測能力對市售一般機型 7 項決定性勝出 — 鋁箔 / 泡殼雙材質、藥錠重疊 / 破損 / 槽外即時揪出、設定介面簡易、檢查範圍大、可個別剔除。
02
ALUALU COLOR CHANNEL

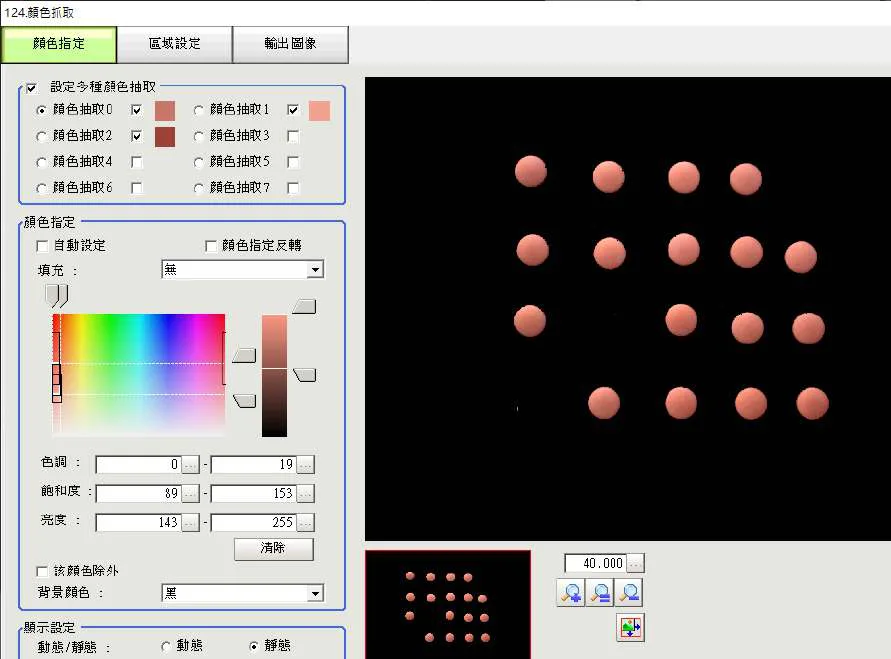

AluAlu 顏色抽取功能
專為 AluAlu 研發混料判斷 — 選擇要「設定」或「啟用」哪一個顏色抽取,自行拉選想要的背景顏色 (型錄載明)。同包裝混色藥錠 (粉/白/黃) 可設定多組顏色條件,批次切換不換配方,容差可微調避免光源飄移誤判。
03
DETECT · 11 NG

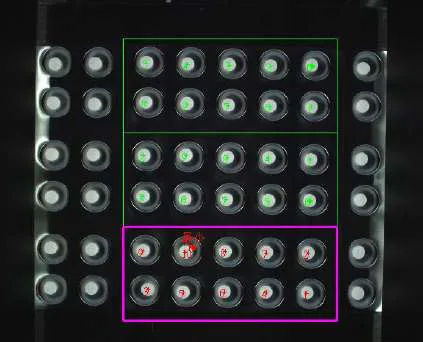

市售抓不到的 NG 都抓得到
11 種典型 NG 場景全數覆蓋:藥錠數量錯誤 (少粒/多粒)、藥錠破損 (邊緣崩角)、藥錠立起 (未平躺卡 cavity 邊緣)、藥錠重疊 (兩錠擠入同 cavity)、槽外有藥錠 (cavity 外漂浮)、周圍碎屑 (粉塵 / 邊緣崩裂)。
04
OP · 7 STEPS
7 步驟現場 OP 自己會
泡殼選型 (AluAlu/PVC) → 定位 (標籤過濾) → 顏色分離 (多通道色彩抽取) → 框選檢測 → 面積 / 周長上下限 → 開始檢測 → 生產紀錄。OP 第一天上工就能換線,雙層權限避免誤操作 — 工程師走進階設定。
05
製藥業流程支援

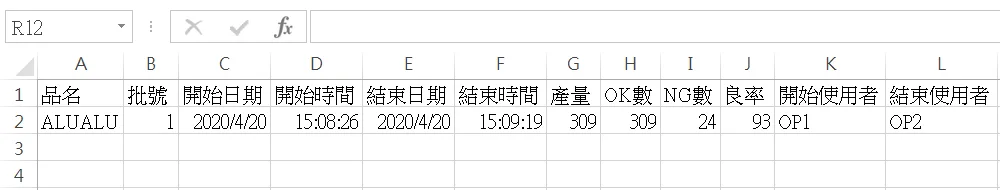

完整生產履歷 + 人員權限管理
批號 + 品名常駐主畫面 (協助批號追溯性) · 生產履歷紀錄自動寫入 (品名 / 批號 / 起訖 / OK 數 / NG 數 / 操作者) 可作 QA 稽核參考資料 · NG 影像永久儲存 · 人員權限管理可細部設定 · 操作者上下班可追溯。實際合規認證仍由客戶端 QA / 法規部門依其品質規範流程規劃。
06
INTEGRATION · I/O
與工業包裝機協同設計
VSK 視覺檢測與工業級包裝機廠商技術合作,將視覺檢測與包裝機 I/O、剔除動作協同設計 — 換批號訊號、剔除執行器、光源觸發、安全互鎖,朝向走包裝機原生 I/O 串接,減少額外 PLC、中介線路與產線停機時間。
INTERACTIVE DEMO / 視覺工具
線上檢測結果 — 11 種典型 NG 場景
兩種包裝材質 (AluAlu 鋁箔 + PVC 透明泡殼) 下、共 11 種典型 NG 場景的線上檢測畫面。綠色框 = OK 區域,紅色 / 紫色框 = NG 標記。點擊下方切換查看實際檢測畫面。
POINT & CLICK · 11 NG + 2 OK 顯示可切換
─── 點擊上方按鈕切換工具範例 ───
VSK PTP 檢測畫面 · alualu-ok.vsk
LIVE
AluAlu · OK 檢測通過
→ AluAlu OK · 全綠框檢測通過AluAlu 鋁箔包裝檢測通過案例 — 數量、外觀、位置皆符合,全綠框標記。VSK 整合方案專為 AluAlu 研發,即使鋁箔表面無透光性、藥錠輪廓需靠顏色 / 反光差異辨識,亦可穩定判定。
FPS
187
Pass
99.2%
Cycle
5.3ms
Conf
0.98
APPLICATIONS / 應用案例
誰需要 PTP 泡殼包裝機檢測？
VSK 整合方案自 2018 年起持續服務台灣製藥業 — 累計多家具規模製藥廠商,涵蓋鋁箔 AluAlu、PVC 泡殼、藥錠缺粒、印字檢測、機構改善方案等。
藥廠 · PTP

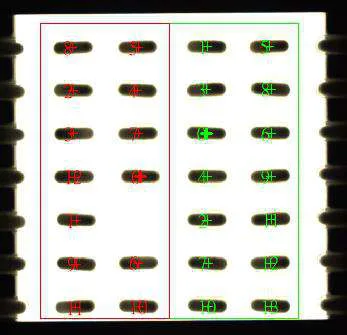

處方藥 PTP 包裝品質檢測
PVC 透明泡殼 + AluAlu 鋁箔雙材質藥錠包裝,線上 100% 檢測數量 / 重疊 / 破損 / 立起 / 槽外,協助藥廠落實完整生產履歷追蹤,降低不良品流出通路風險。
生技 · PHARMA
完整生產履歷追溯
批號常駐 + 生產履歷紀錄 (品名 / 批號 / 起訖 / 操作者) 自動寫入,可作為 QA 稽核參考資料,減少人工抄錄。人員權限管理可細部設定,跨班次操作者追溯。實際合規認證由客戶端 QA / 法規部門規劃。
保健食品 · 包裝

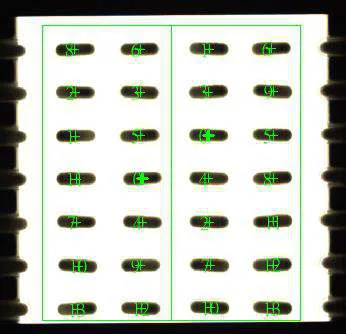

保健食品 PTP 包裝控管
膠囊 / 錠劑 / 軟膠囊保健食品 PTP 包裝品質控管 — 同包裝混色 (粉/白/黃) 配方可用 多通道顏色抽取一次設定到位,降低客訴回流。
TECH SPECS / 技術規格
完整規格,工業現場即用
耐振、抗雜訊、寬溫範圍 — 所有規格都是為「藥廠真實生產環境」設計,不是實驗室數字。完整中文型錄 PDF 與操作手冊請向 VSK 索取。
EXPLODED VIEW
鋁箔 AluAlu
✓ 可 (市售一般:困難 · 德製高階:可)
泡殼 PVC
✓ 可 (市售一般:可 · 德製高階:可)
採購金額
✓ 合理 (市售一般:合理 · 德製高階:昂貴數十倍)
藥錠重疊
✓ 可 (市售一般:困難 · 德製高階:可)
藥錠破損
✓ 可 (市售一般:困難 · 德製高階:可)
掉落槽外
✓ 可 (市售一般:困難 · 德製高階:可)
設定介面
✓ 簡易 (市售一般:困難 · 德製高階:困難)
檢查範圍
✓ 大 (市售一般:小 · 德製高階:大)
個別剔除
✓ 可 (市售一般:困難 · 德製高階:可)
ABOUT VSK / 關於威視康
工業自動化整合商,專注機器視覺
威視康有限公司為工業自動化系統整合商, 深耕機器視覺系統領域多年,協助各產業客戶改善產線生產流程, 讓生產設備自動、快速、穩定、安全。
身為 Cognex 官方 PSI 授權系統整合商 (Partner System Integrator), 我們不只銷售設備,更提供完整的評估、整合、訓練、售後支援, 從需求釐清到產線上線,陪伴客戶完成每一個視覺檢測專案。
多年累積
機器視覺系統深耕實績
Cognex PSI
官方授權系統整合商
完整解決方案
評估・整合・訓練・售後
客戶至上
問題排解第一優先
◆ VSK CORPORATION
威視康
機器視覺專家
◆ SERVICES / 服務內容
Cognex 條碼讀取、智慧相機、3D 雷射、AI 全產品線代理
專業工程師評估
由專業工程師聆聽需求並評估可行性,提供最適合的解決方案。
拍樣測試
取您的實際樣品進行拍樣,驗證解決方案可行性後再投資。
測試報告
出具完整測試報告與建議方案,協助您做出最佳決策。
教育訓練
提供 Cognex 軟體操作與工具訓練。
線上技術支援
遠端連線即時排解,產線問題不中斷。
In-Sight Job 設計
In-Sight Explorer + EasyBuilder 拖拉工具配置、PatMax / EdgeFind 流程設計、Spreadsheet 進階邏輯（依專案）。
FAQ / 常見問題
PTP 泡殼包裝機檢測系統 常見問題
A. 市售一般機型主要針對 PVC 透明泡殼設計,AluAlu 鋁箔因表面無透光性、藥錠輪廓需靠顏色 / 反光差異辨識,演算法門檻完全不同。VSK 整合方案專為 AluAlu 研發混料判斷功能 — 選擇要「設定」或「啟用」哪一個顏色抽取,自行拉選想要的背景顏色。9 項檢測能力對比中,AluAlu 能力是 VSK 方案對市售一般機型最關鍵的差異化優勢。
RELATED RESOURCES / 相關資源
深入了解相關詞彙與實際案例
查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。
LET'S TALK / 開始聯繫
準備開始您的
視覺檢測專案了嗎？
透過填寫表單、撥打電話或寄送 Email三種方式與 VSK 聯繫, VSK 工程師將與您聯繫。
◆ VSK 免費需求評估
規格交流 · 合規諮詢 · 長期合作。
VSK 工程師樂於為您的 PTP 泡殼產線量身評估。
提供藥錠樣品 (AluAlu / PVC 各代表) + 包裝機型號 + 產線節拍 + 整合需求 + 品質規範範圍,VSK 工程師將與您聯繫,輸出方案建議 + 評估規劃。
VSK PTP 泡殼檢測系統 相關技術詞彙百科
深入了解此產品涉及的核心技術詞彙、由 VSK 工程師整理:
- VisionPro Deep Learning (ViDi) — Cognex PC + GPU AI 視覺工具集 (PTP 標準方案未配置、僅相關技術概念連結)
- Edge Learning — Cognex 智慧相機內建邊緣 AI 部署架構 (相關技術概念連結)
- CCD vs CMOS — 了解 CMOS 與 CCD 工業感光元件差別
- 智慧相機 — 智慧相機 vs PC-base 視覺系統差別 (相關技術概念連結)
- PatMax — Cognex 規則型幾何定位演算法 (依機型 datasheet 為準)
- EU MDR 歐盟醫療器材法規 — PTP 用於藥品包裝、需符合 GMP + 醫療法規
- FDA UDI 美規醫療器材識別 — 醫藥包裝追溯需 UDI 符合 FDA 法規
VSK PTP 系統規格摘要
| 項目 | 規格 |
|---|---|
| 相機 | 400 萬畫素彩色相機 2040×2048 |
| 演算法 | VSK 自主開發 + Cognex 機器視覺平台 |
| 適用材質 | AluAlu 鋁箔 + PVC 透明泡殼 (型錄載明 2 種材質) |
| 檢測能力 | 藥錠碎屑 / 缺粒 / 缺損 / 立起 / 重疊 / 槽外 11 NG 場景 (型錄載明) |
| 設定時間 | 7 步驟現場 OP 上手 |
| 整合 | EtherNet/IP · PROFINET · EtherCAT · RS-232C · 1000BASE-T (型錄載明) |
| 權限 | 人員權限管理 (可細部定義可用功能) |
