微米級精度要求
Wafer 表面瑕疵小至數微米，需要高解析相機 + 專業光源設計。

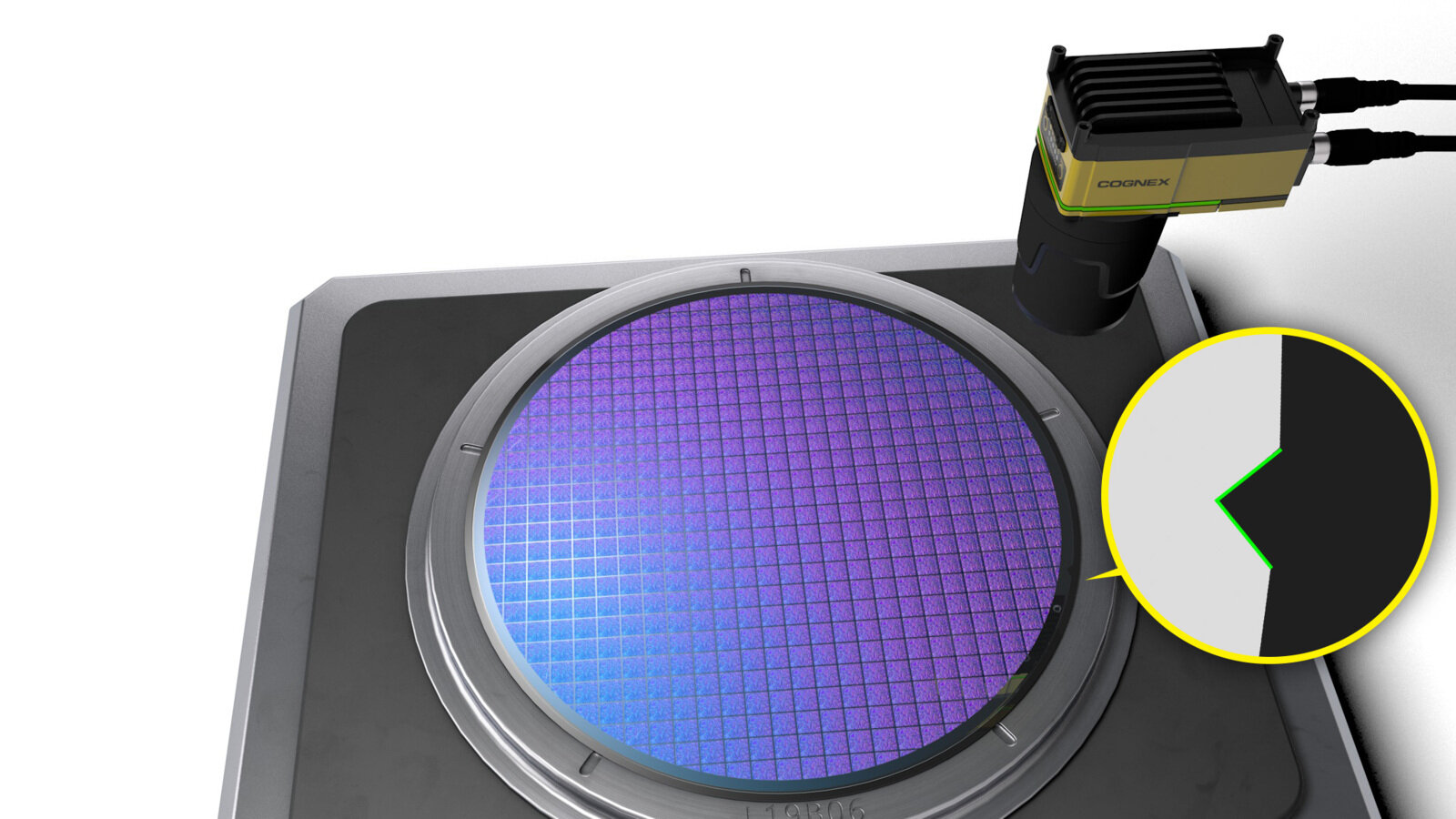

半導體產業機器視覺涵蓋 IC 載板追溯、Wafer OCR、晶圓微米檢測，對應 Cognex DataMan、In-Sight D900、ViDi 機型。
3 秒看完半導體機器視覺方案
- 半導體產業視覺檢測核心：IC 載板追溯、Wafer OCR、晶圓微米檢測
- 典型挑戰：微米級精度要求、高速產線、DPM 條碼難讀
- 主要應用：IC 載板 DataMatrix 高速追溯、Wafer OCR 字元辨識、晶圓表面瑕疵檢測
- 推薦 Cognex 機型：DataMan 280 / In-Sight D900 / 3D-A5000
- 想看實際案例 → /industry-case.html?industry=semiconductor（5+ 案例）
SECTION 01 / CHALLENGES
半導體產線常見挑戰
VSK 服務半導體超過十年，整理出最常見的視覺檢測痛點。
⚡
高速產線
IC 載板每秒處理數件，視覺系統必須在 100ms 內完成讀取與判定。
🔲
DPM 條碼難讀
雷射蝕刻、噴墨打標的 DataMatrix 條碼對比度低、變形大，傳統讀碼器失敗率高。
🧪
無塵室相容性
設備必須符合無塵室規範（粉塵發塵量、清潔度），相機外殼材質、線材都有要求。
📊
良率追蹤需求
每片 wafer / IC 載板需獨立追溯記錄，視覺系統要與 MES 系統整合。
⚠️
靜電防護
半導體製程對靜電敏感，視覺設備接地、ESD 防護必須符合規範。
SECTION 02 / APPLICATIONS
半導體應用情境
IC 載板 DataMatrix 高速追溯
在 IC 載板上讀取雷射打標的 2D 條碼，串接 MES 系統建立追溯記錄。VSK 已導入多家半導體封測廠。
RECOMMENDED
Cognex DataMan 280 →Wafer OCR 字元辨識
Wafer 表面雷射蝕刻字元辨識，對比度低、字元變形大。AI 深度學習解決傳統 OCR 失敗的場景。
RECOMMENDED
Cognex In-Sight D900 →晶圓表面瑕疵檢測
微米級劃痕、污染、缺陷檢測，需高解析相機 + AI 演算法分類。
RECOMMENDED
VisionPro ViDi →先進封裝 3D 量測
Flip-chip、Wafer-level packaging 的 bump 高度量測，3D 雷射方案精度 ±0.01mm。
RECOMMENDED
Cognex 3D-A5000 → SECTION 03 / RECOMMENDED MODELS
規格比較器 →
半導體推薦機型
BARCODE READER
Cognex DataMan 280
高性價比固定式讀碼器。
WHY THIS MODEL
IC 載板雷射 DataMatrix 高速追溯首選，HotBars + 2DMax 演算法應對 DPM。
AI DEEP LEARNING
Cognex In-Sight D900
一體化 AI 邊緣視覺。
WHY THIS MODEL
Wafer 字元 OCR 與表面瑕疵 AI 分類，無需外接 GPU，邊緣推論延遲低。
3D LASER
Cognex 3D-A5000
高解析 3D 量測。
WHY THIS MODEL
先進封裝 bump 高度量測精度 ±0.01mm，符合半導體精度要求。
SECTION 04 / FAQ
半導體視覺導入常見問題
Q：半導體無塵室能用一般工業相機嗎？
不行。無塵室設備需通過 Class 100 / Class 1000 認證，VSK 提供無塵室規格相機選型與認證文件協助。
Q：Wafer OCR 失敗率太高怎麼辦？
傳統 OCR 對低對比、變形字元失敗率高。VSK 建議改用 In-Sight D900 AI OCR，並提供樣本收集與模型訓練顧問。
Q：視覺系統如何與 MES 整合？
Cognex 支援 Ethernet/IP、PROFINET、Modbus TCP 等工業協定，PLC / MES 介接由客戶或系統整合商規劃實作。
Q：IC 載板 DataMatrix 跟 Wafer OCR 用同一台機嗎？
不建議。IC 載板 DataMatrix 高速讀取首選 DataMan 280（HotBars + 2DMax 演算法、產線速度快）；Wafer OCR 字元辨識首選 In-Sight D900（AI 邊緣視覺、處理低對比變形字元）。兩種應用的演算法本質不同，分別用對應機型成功率最高。
Q：先進封裝 bump 高度量測精度要求高，哪台合適？
建議 Cognex 3D-A5000 高解析 3D 量測，實際精度依工作距離與機型配置而定（以 datasheet 為準）。VSK 可依您的 bump 尺寸、視野、節拍需求協助選型，提供樣品 3D 實測。
Q：半導體視覺整合的預算大概要多少？
依配置而定（無塵室規格、機型解析度、ESD 防護、MES 整合複雜度都影響預算），VSK 提供免費 ROI 試算與分階段導入規劃。
Q：VSK 提供哪些半導體業視覺服務？
VSK 為 Cognex 台灣官方授權 PSI 系統整合商（證書編號 GCPSIFY25S33），提供：(1) 機型選型諮詢；(2) Wafer / IC 載板樣品實測；(3) 燈光鏡頭設計建議；(4) 整合上線（依專案）；(5) 教育訓練（依專案客製）；(6) 設備保固 1 年（自出貨日起算）。
Q：想看實際半導體導入案例該去哪？
請前往 業界案例 並選擇「半導體」產業篩選，可看 VSK 累積的 IC 載板追溯、Wafer OCR、晶圓瑕疵檢測、先進封裝量測等導入案例。
SECTION 05 / DEEP DIVE
半導體產業 × Cognex 完整覆蓋
PRODUCT LINES · 依產品線探索
APPLICATIONS · 依應用情境探索
FREE INDUSTRY CONSULTATION
半導體產線視覺需求？
VSK 工程師熟悉半導體產線需求 — 提供免費評估、樣品照片分析、整合上線、操作教育訓練。
