反射裕度 Reflectance Margin（RM）是 2D 條碼品質驗證參數，衡量最暗與最亮模塊的反射率「離全域門檻還有多少安全餘量」。
反射裕度 Reflectance Margin 量的是什麼？
反射裕度（Reflectance Margin，RM）評估的是最小與最大反射率的「極端值」——也就是每個模塊被判為「暗」或「亮」時，它的反射率離全域門檻（Global Threshold）還剩多少安全餘量。
驗證時以全域門檻 = (Rmax + Rmin) / 2 區分明暗模塊：高於門檻判亮、低於門檻判暗。RM 看的不是整體對比有多大（那是 Symbol Contrast），而是最吃緊的那一格離門檻多近。據 Barcode-Test 的說明，當最亮的「最小反射」模塊、或最暗的「最大反射」模塊，落在距全域門檻 5% 以內時，這顆碼就已逼近無法解碼——餘量被吃光，等於沒有容錯空間。
白話說：Symbol Contrast 像看「黑白整體差多少」，反射裕度像看「最接近門檻的那一格，還有沒有喘息空間」。碼也許還讀得到，但 RM 一低，代表它已站在懸崖邊。
※ 版本提醒：(Rmax+Rmin)/2 的「全域門檻」是 ISO/IEC 15415:2011 的定義；2024 版已重新定義門檻，並把反射裕度（Reflectance Margin）併入調變（Modulation）一併評分。請以採用的標準版本與驗證機報告為準。
ISO 15415 / 29158 怎麼評反射裕度？（2024 版有重大變動）
反射裕度由餘量大小評 A（最佳）～F（不合格）——餘量越大、評等越好；整顆碼總評會取所有參數中最差的一項。它在 ISO 15415（一般印刷 2D）與 ISO 29158（DPM 直接刻印）兩條評等路徑都會用到。
2011 vs 2024 版差異（重要）：
- ISO 15415:2011（舊版）：反射裕度與 Modulation（調變）是兩個各自獨立評等的參數，驗證報告會分別列出。
- ISO 15415:2024（新版）：兩者合併成單一參數「Modulation」一起量測——反射裕度不再單獨列一格，而是被併進調變的評分裡。
※ 各等級對應的確切反射率餘量百分比門檻，以 ISO/IEC 15415 / 29158 標準本文與驗證機報告為準（本文不臆造分級數字）。看你的驗證機報告是分列 RM 還是已併入 Modulation，即可判斷它依的是 2011 還是 2024 版。需要實測數值，用條碼驗證機輸出報告。
為什麼反射裕度會失分？
RM 失分的本質是某些模塊的反射率太靠近明暗門檻，安全餘量不夠。常見成因：
- 整體對比本來就不足：標記與底材先天反差小（深色件打深色碼、金屬件低對比刻印），明暗值整體往中間靠，自然貼近門檻。
- 最暗或最亮的那幾格特別不乾淨：個別暗模塊刻太淺、印太薄而不夠暗，或個別亮區被髒污、霧面壓低反射，使「極端值」往門檻靠。
- 底材反光不穩：金屬鏡面、光澤包材讓亮區反射率忽高忽低，某些角度下亮模塊掉到接近門檻。
- 打光不均 / 角度不對：照度不均使一側模塊偏暗、另一側偏亮，局部餘量被吃掉（DPM 件尤其敏感）。
- 雷射蝕刻或針點壓印深度不足：DPM 暗區不夠暗，距門檻太近。
怎麼把反射裕度救回來？
方向是把最吃緊的模塊推離門檻、把餘量做回來（由製程到取像）：
- 加大標記與底材反差：換碳帶 / 調墨量 / 提高雷射功率與蝕刻深度，讓暗區更暗、亮區更亮，整體拉開後極端值自然遠離門檻。
- 選對光源、打均勻：依工件用暗場、同軸或 DPM 專屬角度打光，並確保照度均勻，避免局部模塊偏暗偏亮。
- 壓掉鏡面反光：加偏振片、調整打光角度，避免光澤底材的亮區忽高忽低吃掉餘量。
- 顧好暗 / 亮兩端的乾淨度：清除髒污、油污、霧面，別讓個別最暗 / 最亮模塊被污染而貼近門檻。
- 用驗證機實測、看極端值：以 DataMan 475V 等驗證機讀出反射裕度（或 2024 版併入後的 Modulation）數值，鎖定離門檻最近的模塊回頭改製程，不憑肉眼判斷「看起來還行」。

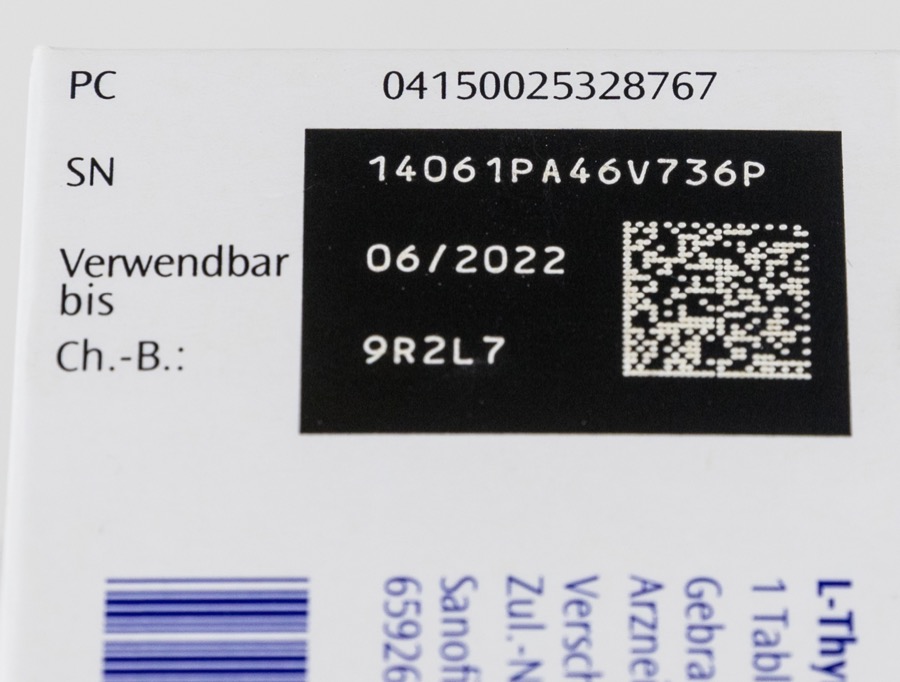

© Raimond Spekking / Wikimedia Commons · CC BY-SA 4.0
ISO 15415 對 Reflectance Margin 的定義
Reflectance Margin (RM、反射率餘裕) 為 ISO/IEC 15415 定義的 2D 條碼品質參數、量測每個 module 偏離 global threshold 的最小餘裕：
- RM = min(|Rmod - Rgth| / max(Rgth - Rmin, Rmax - Rgth))
- A 級：RM ≥ 0.50
- B 級：RM ≥ 0.37
- C 級：RM ≥ 0.25
- D 級：RM ≥ 0.12
- F 級：RM < 0.12
RM 反映條碼整體 binarization 容錯度、與 Modulation 相關但量測角度不同〔來源:ISO/IEC 15415〕。
| Grade | 分數 | 門檻安全餘量 | 救法建議 |
|---|---|---|---|
| A | 4.0 | 明暗模塊離門檻遠 | 維持現製程 |
| B | 3.0 | 餘量足夠、可讀 | 微調光源 |
| C | 2.0 | 餘量縮減、邊緣可讀 | 加強對比、穩定噴墨 |
| D | 1.0 | 餘量逼近門檻 | 改強對比標記方式 |
| F | 0.0 | 無餘量、不可讀 | 需重新打標 |
延伸學習：了解 ISO 條碼反射裕度在醫療器材 UDI 合規檢測的應用，含 Cognex 機型選型與案例對應。
工程師常見問題
Q1：反射裕度 Reflectance Margin 量的是什麼？
A：反射裕度（Reflectance Margin，RM） 評估的是 最小與最大反射率的「極端值」 ——也就是每個模塊被判為「暗」或「亮」時，它的反射率 離全域門檻（Global Threshold）還剩多少安全餘量 。
Q2：為什麼反射裕度會失分？
A：RM 失分的本質是 某些模塊的反射率太靠近明暗門檻 ，安全餘量不夠。常見成因：
Q3：要驗條碼品質、接 ISO 等級輸出？
A：提供 OK / NG 條碼樣本，VSK 工程師依 ISO 15415 / 29158 評估可行性與選型，盡快與您聯繫。
Q4：反射裕度失分如何救？
A：反射裕度失分通常因條碼最亮與最暗點離全域門檻太近、安全餘量不足。救法：穩定打標製程（特別是噴墨、雷射）、確保條碼背景均勻、避免反光不均、必要時改用對比更強的標記方式。
Q5：為何 ISO 15415:2024 把反射裕度併入調變？
A：因兩參數性質高度重疊：調變評反射率夠乾淨、反射裕度評反射率夠安全，本質都在評反射率裕量。併入後簡化評等結構、避免雙重扣分、更聚焦核心評估邏輯。
