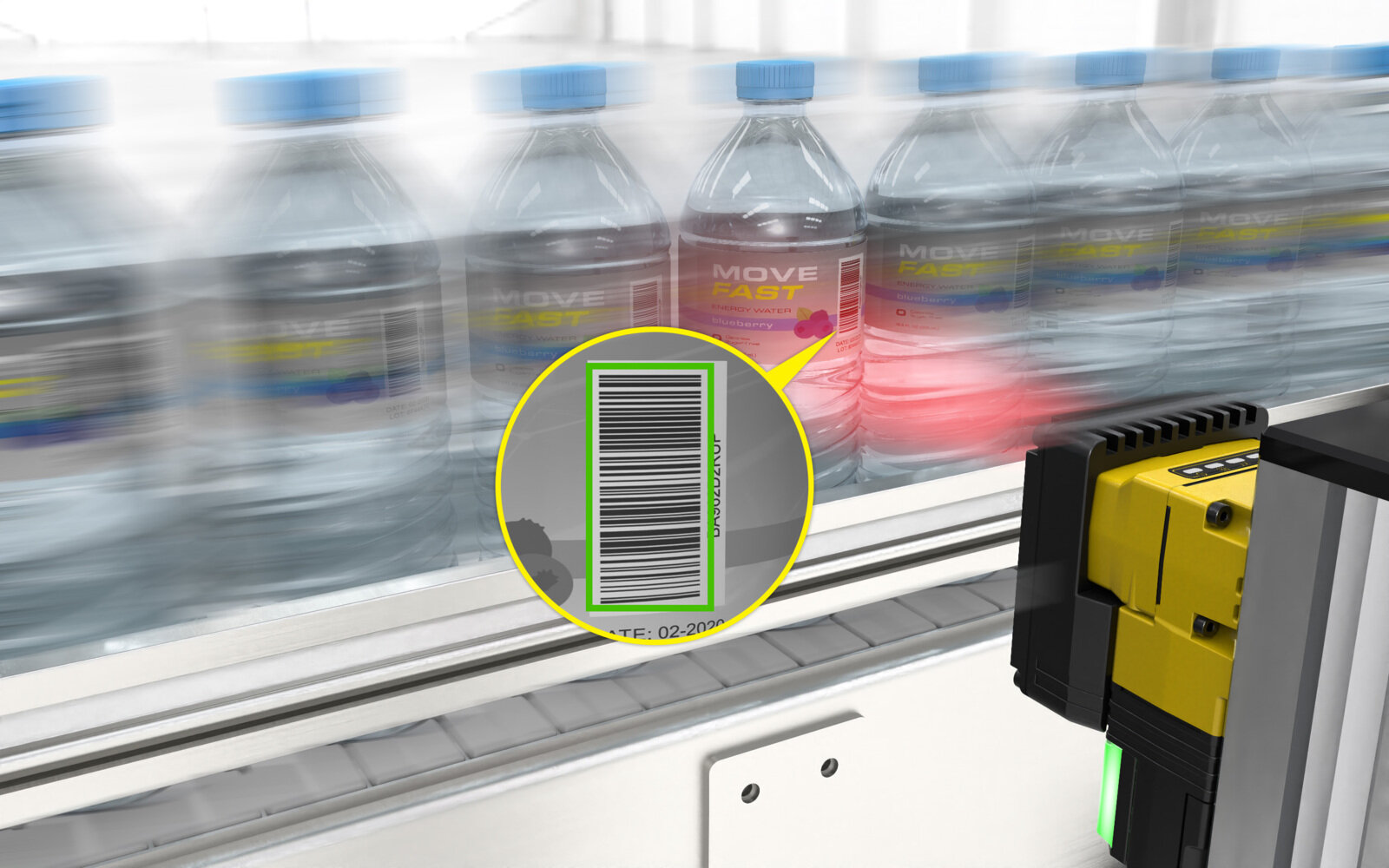

高速產線
線速、工件間距與剔除位置決定可用節拍；須共同評估觸發、曝光、處理及通訊時間。
本頁導覽 · QUICK NAV
直接跳到你關心的內容
7 個主要區塊、點擊直達
SECTION 01
食品飲料視覺檢測如何選型？先區分異物、液位、標籤、瓶蓋與追溯任務
直接答案
食品飲料檢查須依任務選擇方法：可見表面異物先確認能否清楚成像；液位與充填外觀須確認容器透明度與量測目的；標籤效期辨識（OCRMax）須確認字元與印刷品質；瓶蓋位置與在位（PatMax）檢查可見外觀；標籤過敏原資訊與批號追溯核對標示內容，不等於檢測食品中的過敏原成分。
異物檢測條件
可見表面
材質、尺寸與遮擋須確認
液位檢查條件
可見液面
容器、液面與量測基準須確認
效期辨識條件
清楚成像
字元、對比與產線速度須確認
X-Ray與Vision AI ViDi依不同成像方式判斷異物，不能只按材質分配檢測方法。金屬、玻璃、骨頭與部分高密度塑膠可能適合 X 光檢測；部分低對比異物若在表面可見，才可能以視覺補充檢查。可見性、尺寸與遮擋、送料方式與產線速度都影響結果。HACCP 管制界限須依產品與製程設定並驗證，不能作為所有異物都能檢出的設備保證。
〔參考資料〕METTLER TOLEDO《How Do X-ray Systems Find Contaminants?》；FAO《GHP and HACCP Toolbox：Step 8 — establishing and validating critical limits》。
SECTION 09 / AUDIT
3 分鐘自評：食品飲料視覺整合卡在哪一條（12 題 yes/no）
以 12 題盤點包裝檢查、讀碼追溯與資料整合需求，非認證或法規符合性驗證。每題勾選後自動跳下一題。
進度0 / 12
Q1 · 包裝檢查
辨識結果、誤判與漏判已依實際樣本驗證
Q2 · 包裝檢查
貼標位置 / 對齊已用視覺自動檢測
Q3 · 包裝檢查
瓶蓋歪蓋 / 浮蓋已有視覺檢測
Q4 · 包裝檢查
封口可見外觀檢查與密封／洩漏測試的分工已確認
Q5 · 讀碼追溯
已依碼制、尺寸、污損與線速驗證讀碼表現
Q6 · 讀碼追溯
已依資料量與應用選定合適的 GS1 碼制
Q7 · 讀碼追溯
條碼品質驗證已依碼制選用標準並定期校正
Q8 · 讀碼追溯
追溯資料已依需求連結批號、效期及生產記錄
Q9 · 資料與異常處置
不合格品的剔除或停線邏輯與產線控制端已確認
Q10 · 資料與異常處置
已確認適用記錄範圍、保存期限及調閱流程
Q11 · 資料與異常處置
操作權限、檢測配方變更與結果紀錄可追溯
Q12 · 資料與異常處置
異常通報／處置 SOP 已建立
食品包裝視覺檢測 — 5 大任務與判定界線
| 檢測任務 | 應用情境 | Cognex 產品方向 | 相關要求 | 判定界線 |
|---|---|---|---|---|
| 封口外觀 | 熱封膜／鋁封的可見缺損或偏移 | In-Sight 2800；工具依配置 | HACCP 危害分析／管制程序 | 外觀不等於氣密、真空或洩漏測試 |
| 批號有效日期 OCR | 噴印／鋼印日期字元辨識 | In-Sight 2800 OCR／7905 OCRMax | 食品標示及追溯資料要求 | 文字辨識需與核准資料比對；GS1 AI(10)／(17) 用於條碼資料 |
| 條碼讀取 | EAN/UPC 一維＋2D 混合 | DataMan 280／380 | GS1 碼制與資料格式 | 讀碼不等於品質驗證；一維採 ISO 15416，二維採 ISO 15415 |
| 瓶身標籤對位 | 飲料瓶／罐裝食品標籤 | In-Sight 2800；定位工具依配置 | 食品安全衛生管理法第 22 條等標示要求 | 位置正確不等於標示內容合規 |
| 瓶蓋外觀／可見異物 | 缺蓋、傾斜、浮蓋與可見異物 | In-Sight 2800／3D-L4000 | 依產品危害分析與驗收要求確認 | 不直接測扭力；遮擋或密封性能另行檢查 |
參考資料：Cognex In-Sight 2800、7000、3D-L4000 與 DataMan 280／380 系列型錄；GS1 資料格式、FAO HACCP 工具箱及 TFDA 食品標示說明。CCP 與合規要求依產品、製程及銷售市場確認。
SECTION 03 / RECOMMENDED MODELS
規格比較器 →
食品飲料 Cognex 機型選型方向 — 追溯、包裝與可見外觀檢查
SCENARIOS · 應用情境詳解
食品飲料產業 · 9 大應用情境
依你的產線需求，Cognex 機型與 VSK 服務對應如下。每個情境提供 對應機型 + 熱門案例，點擊右下角可看全部食品飲料案例。
TASK 01 / 5
食品異物檢測：可見表面異物與 X 光如何分工？
直接答案
食品異物檢測須先確認材質、尺寸、所在位置及製程狀態，再選擇方法。部分 X 光不易辨識的異物，若在食品表面清楚可見並能成像，可能適合以光學視覺補充檢查。若埋在不透明食品內、受到遮擋或沒有可辨識影像，一般光學視覺便無法據此判定；AI 也不能讓相機看穿不透明食品。
選型條件與檢測界線
異物資訊
材質、尺寸、位置
先確認實際異物與產品狀態
X 光檢測條件
吸收差異與產品厚度
設備、尺寸、位置與包裝均影響結果
光學視覺適用條件
可見且可辨識
須確認光源、對比與遮擋
產線條件
送料、速度與曝光
檢出尺寸與產線節拍依配置確認
檢查工站與配置評估
先確認異物能否清楚成像，再討論相機、光源、鏡頭、送料與判定工具；VisionPro 等視覺工具的適用性須依影像與配置確認。若需第三方 X 光設備或既有設備資料串接，須另確認設備能力與整合責任。相機、軟體與 X 光設備各有獨立規格，配置與串接範圍須依專案確認。
〔參考資料〕METTLER TOLEDO《How Do X-ray Systems Find Contaminants?》；FAO《GHP and HACCP Toolbox：Step 8 — establishing and validating critical limits》。
TASK 02 / 5
飲料液位檢查 — 過高、過低與充填不足
檢測內容
檢查液面是否落在設定範圍。透明瓶可評估背光取像；泡沫、反光及瓶身標籤會影響液面辨識。液位檢查不等同淨含量量測。
選型重點
容器與內容物
透明度、瓶型與液面
確認相機能否看清液面邊界
判定基準
設定液位上下限
依產品規格與瓶身位置建立基準
產線速度
配合瓶距、曝光與剔除時序
處理時間須能跟上產線節拍
3D 檢查
填充高度與體積
內容物須能形成可辨識的 3D 輪廓
設備選型
In-Sight 7905 等 2D 相機可評估液位邊界檢查；需要高度或體積資料時，可評估 In-Sight 3D-L4000。
〔產品資料〕Cognex In-Sight 7000 系列型錄；In-Sight 3D-L4000 型錄，填充高度／體積應用。
TASK 03 / 5
標籤錯貼防呆 — DataMan + OCV + 多 SKU 混線
直接答案
多 SKU 混線可結合條碼讀取與文字核對，確認包材是否對應目前配方。DataMan 280 負責讀取 1D／2D 條碼；In-Sight 負責 OCR 字元辨識及與預期文字比對。ERP／MES 訂單資料、配方切換與不合格品剔除，須另確認介面與產線控制邏輯。
選型條件與判定界線
條碼讀取
DataMan 讀取 1D／2D 碼
〔Cognex DataMan 280 系列型錄〕
字元核對
In-Sight OCR 與預期值比對
辨識工具與授權依機型配置確認
最小可讀字元
依視野、像素與印字品質確認
不以固定毫米數概括所有配置
錯貼防呆
條碼、文字與配方資料一致
判定門檻及誤判／漏判依實際樣本驗證
配置評估方向
DataMan 280 讀條碼，In-Sight 2800 的 OCR 配置讀文字；上位系統提供預期包材資料，產線控制端執行剔除。各設備的工具、資料介面及整合責任須依專案確認。
〔參考資料〕Cognex《DataMan 280 Series》英文／繁中型錄；《In-Sight 2800 Series Vision System》英文版，ViDi EL Read 與工具配置表；繁中 In-Sight 2800 系列產品手冊。
TASK 04 / 5
瓶蓋外觀檢查 — 缺蓋、歪蓋、浮蓋與密封判定界線
直接答案
In-Sight 2800 可評估缺蓋、倒置、歪蓋、浮蓋等可見外觀的有無、位置或分類。高度／傾斜異常可作為鎖蓋異常的判斷線索，但不能直接量出實際扭力或證明氣密性；扭力、洩漏與密封性能須由相應量測或測試工站確認。
選型條件與判定界線
可見缺陷
缺蓋、歪蓋、浮蓋、倒置
依拍攝角度與遮擋確認可辨識特徵
EL Classify 初始訓練
每類 5–10 張影像可起步
〔In-Sight 2800 英文型錄 p.4〕正式驗證另需涵蓋製程變異
密封與扭力
須由對應測試工站確認
外觀正常不等於鎖緊扭力或洩漏測試合格
產線驗收
檢出、誤判與節拍共同確認
實際表現依影像、工具與產線時序驗證
配置評估方向
In-Sight 2800 的有無、定位或 EL Classify 配置搭配適合的光源；若需量測瓶蓋高度與傾斜，可另評估 In-Sight 3D-L4000。剔除機構與 PLC 控制、扭力及密封測試不屬相機單機能力，整合範圍依專案確認。
〔參考資料〕Cognex《In-Sight 2800 Series Vision System》英文版 p.4 與繁中產品手冊；《In-Sight 3D-L4000 3D Vision System》2025 年版 p.5–6。
TASK 05 / 5
食品標籤文字核對 — 品名、過敏原標示、批號與效期
檢測內容
用 OCR 讀取品名、過敏原標示、批號及效期，與目前產品的標籤版本比對，找出錯貼、漏印或文字不符。這是包裝文字檢查，不是食品成分檢驗。
選型重點
標籤內容
品名、口味與過敏原標示
核對目前產品應使用的標籤版本
批號與效期
缺字、漏印與日期核對
依字型、印刷對比及包材選擇取像方式
產品切換
同步切換比對資料
避免更換產品後仍使用上一版標籤規則
批次追溯
檢測結果連結批號
透過 ERP／MES 或產線資料系統保存紀錄
設備選型
In-Sight 7905 + OCRMax 可評估標籤文字辨識；變形或低品質印字可另評估 In-Sight D900。資料比對與批次紀錄的串接範圍另行確認。
〔產品資料〕Cognex In-Sight 7000 系列型錄；In-Sight D900 型錄，OCR 應用。
SECTION 01 / CHALLENGES
食品飲料典型應用 — 異物檢測 / 缺罐 / 填充量 / 標籤 OCR
VSK 服務食品飲料超過十年，整理出最常見的視覺檢測痛點。
冷凍 / 高溫環境
須確認相機安裝處的實際溫度、冷凝與散熱條件，並與所選配置的工作範圍比對。
潮溼噴濺
依噴濺、清洗壓力、溫度及藥劑選擇防護；IP 等級不能直接代表耐高壓熱水或清洗藥劑。
不規則自然物
依缺陷與自然紋理的可分辨程度評估規則式或 AI 工具；須以實際樣本確認可見缺陷與製程變異。
效期 / 批號辨識
熱轉印、雷射效期字元變異大，需穩定 OCR 辨識。
SECTION 02 / APPLICATIONS
食品飲料視覺應用 — 缺罐、瓶蓋與包裝定位
飲料箱裝缺罐檢測
24 罐裝飲料箱缺罐檢測，In-Sight 2800 一體化 AI 視覺。
RECOMMENDED
Cognex In-Sight 2800 →瓶蓋 / 瓶身貼紙檢查
生理食鹽水藍色瓶蓋、瓶身貼紙位置、品名標籤檢查。
RECOMMENDED
Cognex In-Sight 2800 →PanPass 中國酒類追溯防偽
Cognex 原廠雲門酒業案例：PanPass 結合產品識別、文字／二維碼核對與雲端資料，支援產品生命週期追溯。
RECOMMENDED
Cognex DataMan 380 →薯條杯包裝定位
便利商店杯裝薯條包裝開啟流暢度檢測，定位精準確保開啟順暢。
RECOMMENDED
Cognex In-Sight 2800 →SECTION / 品管與追溯
食品品管與條碼追溯
STANDARD
HACCP
管制工站的檢測、異常處置與紀錄
〔來源 · Codex Alimentarius CAC/RCP 1-1969〕
STANDARD
ISO 22000
食品安全管理程序與檢測紀錄
〔來源 · ISO 22000:2018〕
STANDARD
GS1
條碼中的產品識別、批號與效期資料
〔參考 · GS1 物流標籤指引〕
依客戶的品管程序，規劃檢測結果、批號紀錄與異常處置。
SECTION / 應用類別
食品飲料視覺檢測常見應用類別
液位／填充高度檢查
技術 液位邊界或可辨識 3D 輪廓；精度依配置驗證
Cognex In-Sight 3D-L4000
罐蓋／瓶蓋可見外觀
技術 有無、位置、傾斜或 AI 分類；不直接測扭力
Cognex In-Sight 2800 + PatMax
包材印刷 + 套印精度
技術 ColorMatch + ROI
Cognex In-Sight 7905 彩色配置／VisionPro
紙箱貼標 + 噴印位置
技術 PatMax + 多 ROI 同步
Cognex In-Sight 9912 + PatMax
散裝產品計數
技術 Edge + Blob 分析
Cognex In-Sight 8405 + In-Sight Explorer
具體案例可行性依包裝形狀、輸送速度、條碼污損率差異、建議先做樣品評估。
SECTION / 配置方向
食品飲料視覺配置方向
可見表面異物檢查
先確認可見性、尺寸與對比，再討論光源、相機與判定工具；不取代所有 X 光檢測。
適用性依產品與實際成像條件確認
In-Sight 3D-L4000
可可靠成像的填充高度／體積檢查；依產品評估
〔來源 · IS 3D-L4000 Datasheet〕
DataMan 讀碼＋In-Sight OCR
條碼、文字與預期包材資料比對
〔來源 · DataMan 280／In-Sight 2800 系列型錄〕
In-Sight 2800
缺蓋、歪蓋、浮蓋與倒置等可見外觀檢查
〔來源 · IS2800 Datasheet〕
In-Sight 7905 + OCRMax
標籤文字、批號與效期核對
〔產品資料 · In-Sight 7000 系列型錄〕
各應用須確認成像條件與機型配置；請與 VSK 工程師討論選型及整合範圍。
SECTION 04 / FAQ
Cognex 食品 HACCP 視覺常見問題（工程師 Q&A）
Q：飲料產線潮溼，相機會壞嗎？
須依噴濺、冷凝及清洗方式選擇配置。IP67 等級需符合該機型的鏡頭蓋、照明與接頭安裝條件，不能直接視為耐高壓熱水或清洗藥劑。可提供環境與清洗條件，與 VSK 工程師討論防護選型。
Q：AI 視覺能檢測蔬果瑕疵嗎？
若缺陷在影像中清楚可見，可評估規則式或 AI 工具。蔬果的自然紋理、顏色、擺放角度與遮擋會影響判定；In-Sight 2800 可作為分類選型方向，實際檢出類型與誤判／漏判須以代表性樣本驗證。
Q：PanPass 防偽追溯怎麼運作？
PanPass 是數位化服務供應商。Cognex 的雲門酒業案例結合產品識別、文字／二維碼核對與 PanPass 雲端資料，管理產品流向。VSK 可討論讀碼、OCR 與資料串接需求。
Q：In-Sight 2800 vs D900 在食品業怎麼選？
In-Sight 2800 可評估缺罐、瓶蓋、貼標與一般文字檢查；複雜外觀或變形字元可另評估 In-Sight D900。選型先看影像、判定需求與產線速度，再確認工具配置。
Q：熱轉印 / 噴墨效期 OCR 失敗率高怎麼辦？
先檢查印字對比、反光、焦距、曝光與運動模糊，再選擇辨識工具。穩定字元可評估 In-Sight OCR／OCRMax；變形、歪斜或低品質字元可評估 In-Sight D900 的 AI OCR。訓練與驗收影像需涵蓋實際製程變異，不以固定樣本數保證辨識率。
Q：食品飲料業導入視覺系統的預算大概要多少？
依配置而定（機型、IP 防護等級、高速 / 寬溫需求、整合複雜度都影響預算），VSK 提供免費 ROI 試算與分階段導入規劃。
Q：VSK 提供哪些食品飲料業視覺服務？
VSK 為 Cognex 台灣 PSI 認證整合商，可討論機型、鏡頭光源、判定工具、資料輸出及產線整合需求。安裝、教育訓練、保固、剔除機構與上位系統串接等服務範圍，依報價及合約確認。
Q：想看實際食品飲料導入案例該去哪？
請前往 業界案例 並選擇「食品飲料」產業篩選，可看 Cognex 原廠的飲料缺罐、瓶蓋檢測、PanPass 追溯、效期 OCR 等導入案例。
Q：HACCP 視覺檢測有哪些關鍵管制點？
視覺可協助可見異物、包裝外觀及標籤核對。哪些工站列為 CCP、使用什麼判定標準，須依客戶的 HACCP 危害分析與作業程序設定。
Q：ISO 22000 與 HACCP 的關係？
HACCP 用於危害分析與管制；ISO 22000 是食品安全管理系統標準。視覺設備可提供工站檢測紀錄，但不代替管理系統認證。
Q：食品飲料條碼追溯國際標準？
常用 GS1-128（一維）與 GS1 DataMatrix（二維），AI(01) 表示 GTIN、AI(10) 表示批號、AI(17) 表示效期。DataMan 讀碼器負責取得資料；條碼品質須使用對應碼制的驗證設備與標準，一維與二維不能混用驗證範圍。追溯還需連結生產批次與物流記錄。〔參考資料：GS1 Application Identifiers〕
Q：視覺可以檢出 X 光漏掉的食品異物嗎？
特定條件下可能可以。異物若在 X 光影像中對比不足，但在光學影像中清楚可見，可評估以 AI 視覺補充檢查。這不代表視覺能取代 X 光或檢出所有異物；埋在不透明食品內、被遮擋或沒有可辨識影像時，一般光學視覺無法據此判定。須依異物材質、尺寸、位置、光源、送料方式與產線速度確認。可先提供產品與異物照片，與 VSK 工程師討論適合的檢查工站。
Q：台灣食品飲料視覺檢測法規？
VSK 協助標籤文字、批號、包裝外觀及可見異物等視覺檢查。檢測項目與判定標準由客戶的品管要求決定，法規符合性仍由食品業者確認。
