VisionView HMI Cognex VisionView

VisionView 是什麼？

VisionView 是 Cognex In-Sight 智慧相機的標準人機介面（HMI，Human-Machine Interface）— 給產線操作員用的「儀表板」。

跟工程師用的 In-Sight Explorer 開發工具不同 — VisionView 是簡化後的操作介面：

• 工程師在 In-Sight Explorer 設計檢測應用
• publish 到 VisionView
• 產線操作員只看 VisionView，不需學工程介面

VisionView 5 大功能

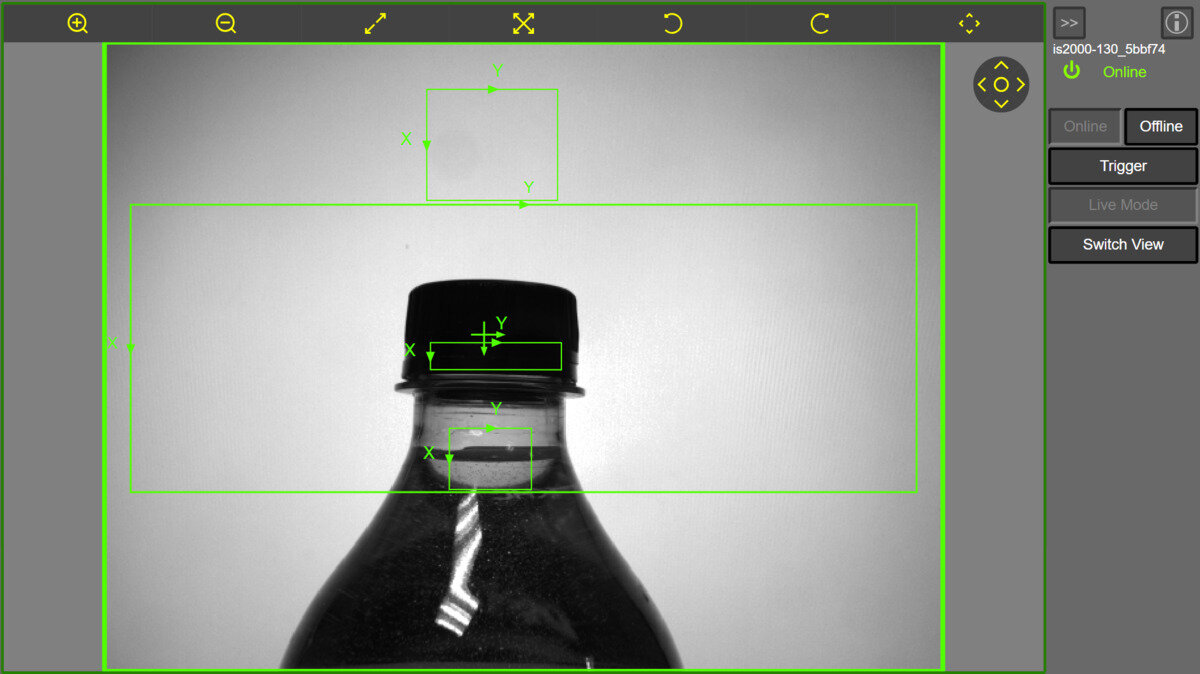

1. 即時影像顯示

• 最新拍攝的工件影像
• OK / NG 結果即時標示
• 不良點位置高亮

2. 配方切換

• 多產品線時切不同檢測「配方」
• 操作員下拉選單即可切換（不需重編程）

3. 參數調整

• 工程師預設的可調參數（如「閾值」「容許誤差」）
• 操作員依產線狀況微調

4. 歷史影像查詢

• 最近 100-1000 張影像（不良品優先保留）
• audit 時可調閱
• 含時間 / 結果 / 配方 metadata

5. 統計與報表

• 即時 OK / NG 比例
• 班次 / 日 / 月統計
• CSV / Excel 匯出

VisionView 4 種使用方式

註：舊版 VisionView Operator Interface Panel 有多種尺寸（12-19 吋），目前已逐步被 9 吋 Web Panel + Web HDMI 外接方案取代。

VisionView 與 EasyBuilder 整合

設計流程：

工程師（In-Sight Explorer + EasyBuilder）
   ↓ 設計檢測應用
   ↓ 設定哪些參數讓操作員調
   ↓ 設定哪些影像 / 數據顯示
   ↓ Publish to VisionView
   ↓
操作員（VisionView）
   ↓ 看儀表板
   ↓ 切配方 / 調參數
   ↓ 查歷史

工程師 + 操作員角色分明，沒人需要重學一套。

VisionView vs 其他 HMI

結論：In-Sight 用戶 95% 用 VisionView 就夠了。

VisionView Web 版（HTML5）

近年最受歡迎：用平板 / 手機開啟 Web 瀏覽器，URL http://camera-ip/visionview 即可看儀表板。

優點：

• 不需安裝軟體
• 跨平台（iOS / Android / Windows / Mac）
• 行動巡檢（廠長走動式查看多條產線）

設定：

• 在 In-Sight Explorer 啟用 Web Server
• 設定 IP / port / 密碼
• 操作員開瀏覽器即可

工程師常見問題

Q1：VisionView 要單獨買嗎？

A：VisionView 應用軟體可從 Cognex 免費下載。舊機型（In-Sight Explorer 套件）與新世代機型（In-Sight 2800 / 3800 採用 In-Sight Vision Suite，原 Explorer 升級版）的整合方式略有不同。如果要 Cognex 原廠工業觸控面板（硬體），需另購。

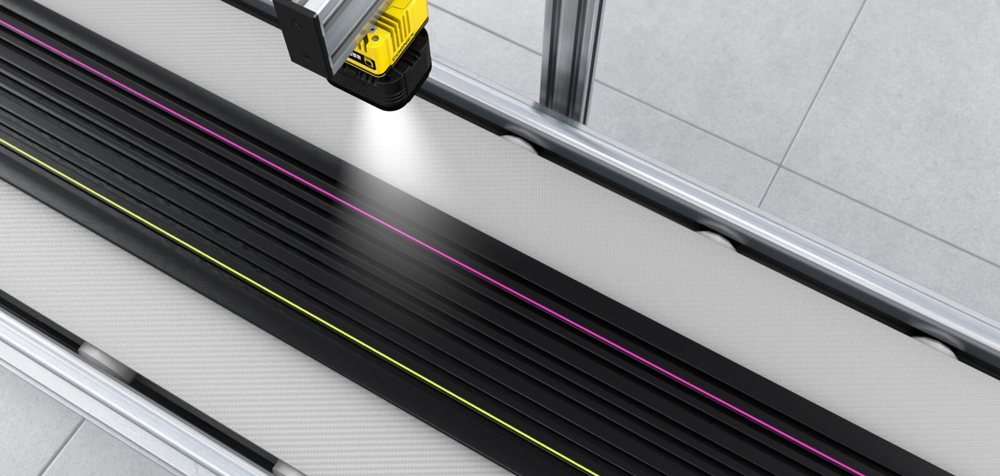

Q2：VisionView 能跑在 Cognex In-Sight 3800 本機嗎？

A：部分功能可以。In-Sight 3800 內建簡易 Web Server，可顯示基礎 VisionView。完整功能建議連工業 PC / 觸控面板。

Q3：能客製化 VisionView UI 嗎？

A：可選擇顯示哪些影像 / 數據 / 按鈕，但版型固定。客製化彈性視版本而定（不同 VisionView 版本與機型支援不同程度的客製），請洽 VSK 確認。完全自由 UI 需用 SDK 自己寫。

Q4：跟 VisionPro 軟體用同一個 VisionView 嗎？

A：不同。

• VisionView = In-Sight 智慧相機專用
• VisionPro = PC 軟體有自己的 HMI 框架（如 QuickBuild UI）

兩者可整合到統一 SCADA 系統。
