條碼驗證機校正鏈實務指南 ISO/IEC 17025 到 DMV 校正卡選型

ISO/IEC 17025 認證校正鏈完整解析、DMV-DMCC / AICC / CCC / GS1CC 四款校正卡選型、Cognex DataMan 475V 三款機型對照。工程師選型與稽核實務指南。

ISO/IEC 17025 認證校正 10× 主驗證儀精度 NIST 國家標準追溯
為什麼校正鏈重要

驗證機本身，就是一台「量測儀器」

條碼驗證機在您的品質系統中是一台量測設備，必須依固定頻率監控，確保它始終落在原廠允收窗口內。2 若無法將它的讀值一路追溯到國家標準，出具的 ISO 分數就只是「一個數字」，無法在稽核中站得住腳。可追溯校正鏈，正是把這個數字變成「可被信任、可被稽核」的關鍵。

The Traceability Chain

一條可追溯的校正鏈：由上而下

每一環都可回溯到上一環，最終錨定在國家/國際標準。以下每一項描述均附原廠出處。

▼ 標準由上游「國家基準」逐級傳遞到您手上的檢測報告 ▼

1
鏈路頂端 · 國家基準

NIST / NMI 國家計量標準

反射率（reflectance）與線性尺寸（linear distance）的最終基準，由美國國家標準院（NIST）或其他國家計量機構（NMI）維持。校正卡的量測值最終可追溯至此。2

反射率基準尺寸基準
2
認證實驗室 · 主驗證儀

ISO/IEC 17025:2017 認證實驗室 ＋「THE JUDGE」

校正卡上每一個測試符號，都在通過 ISO/IEC 17025:2017 認證的實驗室、以一台暱稱「THE JUDGE」的主驗證儀量測。此儀器專為提供「受測驗證機 10 倍精度」而設計，性能可追溯至國家標準，並採 ISO/IEC 15416（1D）與 ISO/IEC 15415（2D）評級方法。2

10× 精度ISO/IEC 15415 / 15416
3
實體標準品 · 附證書

Applied Image 認證校正暨符合性測試卡

卡上印有「已知缺陷、精密製造」的參考測試符號，作為驗證機的一級參考標準；隨卡附上校正數據與證書，並經認證符合 ISO/IEC 15416＋15426-1（1D）或 15415＋15426-2（2D），追溯至 NIST/NMI。2 Cognex 對應料號即 DMV 系列校正卡。1

附校正證書ISO/IEC 15426-1 / -2
4
您的量測設備

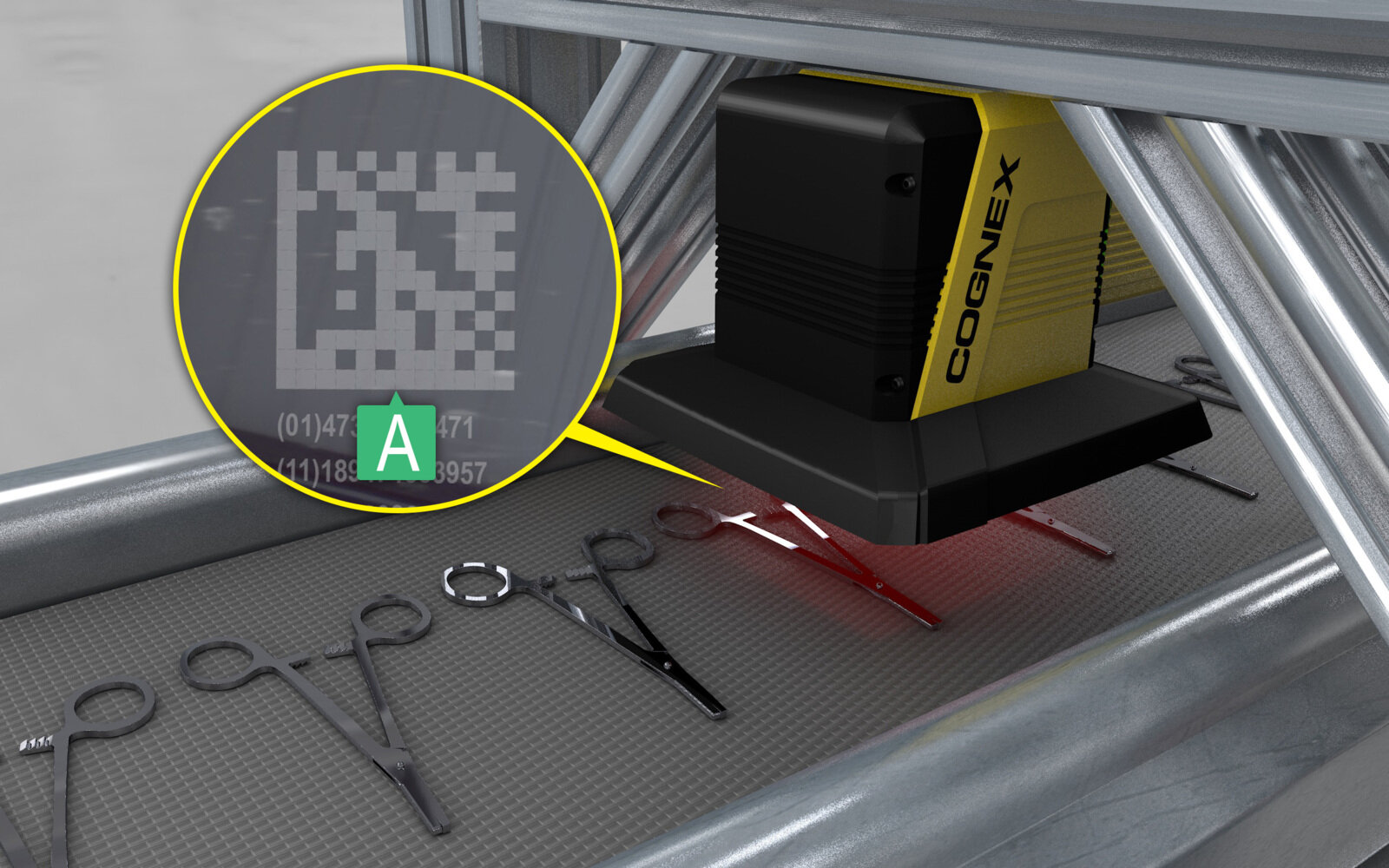

Cognex DataMan 驗證機（校正後）

用校正卡校正後，操作員以標準方法對符號取樣（ISO 規範一般為 10 次掃描取平均）；當驗證機平均讀值落在原廠公差內、與卡片公告值一致，即判定「驗證機／操作員組合」運作正常、可信。2

10 次掃描取平均落在原廠公差內
5
鏈路末端 · 交付成果

您的條碼 ISO 符合性檢測報告

此時您對自家條碼出具的 ISO/IEC 分數報告，已具備「一路可追溯到國家標準」的公信力——這正是供應鏈與法規稽核所要求的可追溯量測結果。

可追溯ISO 符合
常見誤解釐清

「可追溯」等於「第三方驗證」嗎？

兩者常被混為一談，其實是不同層級。分清楚，才知道自己的報告在稽核中站在什麼位置。

校正卡本身

✔ 第三方認證的標準品

  • 由 Applied Image（ISO/IEC 17025 認證實驗室）製造並逐張量測2
  • 隨卡附「校正數據＋證書」，可追溯至 NIST / NMI2
  • 這一層，確實是獨立第三方所背書的可追溯標準
用它驗自己的產品

△ 屬「第一方／自我宣告」

  • 是您用自己的機器、驗自己的條碼、自己具名出報告
  • 本質是「自我宣告」，但因設備經可追溯標準校正、且符合 ISO，公信力高
  • 與「把產品送獨立公證實驗室、由他們具名出報告」不同

🔧 用磅秤來理解：DMV 校正卡就像一顆「國家認證的標準砝碼」——砝碼本身是第三方、可追溯的。您拿它校自己的磅秤、再秤自己的貨、印出重量單，這是您自己具名的量測，它不等於請公證行來現場公證那批貨；但正因為秤是用國家標準砝碼校的，這張重量單在稽核時站得住腳。

校正 秤貨 kg 國家標準砝碼 ＝ DMV 校正卡 第三方認證 · 可追溯 你的磅秤 ＝ 條碼驗證機 經標準砝碼校正 你的重量單 ＝ ISO 檢測報告 自我宣告 · 稽核站得住腳 ≠ 公證行現場公證　＝　獨立第三方驗證 另一回事 · 唯有合約明文要求時才需要
同一套邏輯：可追溯校正 讓您自己的量測站得住腳，但它不等於第三方公證——除非客戶合約明文要求。
✅

實務上這樣夠不夠？　絕大多數供應鏈與法規稽核（GS1、醫療 UDI、汽車、MIL-STD 等）要求的，正是「用可追溯校正的 ISO 符合驗證機所出的報告」，而不是要求每批產品送外部公證。唯有當合約明文要求「independent / third-party lab certification」時，才需另找公證單位——建議先向客戶確認這一點。

The DMV Card Family

Cognex DMV 系列校正卡：各自代表什麼

同樣是「校正卡」，覆蓋的碼別、標準等級與可追溯層級各不相同。以下卡片實體圖與說明，均出自 Cognex 官方《DataMan 475 Verifier Reference Manual》。1

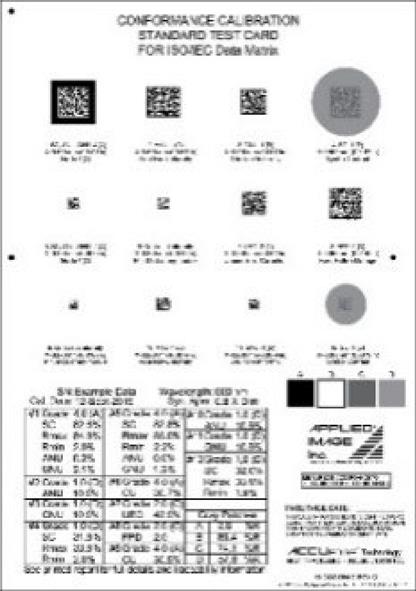

DMV-DMCC Applied Image Data Matrix 校正暨符合性測試卡
DMV-DMCC
Applied Image Data Matrix 校正暨符合性測試卡
✔ ISO 17025 認證實驗室可追溯 2D · Data Matrix 含 Symbol 1 ＋ Symbol 5

用於 2D Data Matrix 的校正與符合性測試。卡上含多個測試符號，其中 Symbol 1 供一般機型、Symbol 5 供小 X-Dim 的 HD 機型使用——一張卡即可涵蓋整條 475V 產線。

覆蓋ISO/IEC Data Matrix 與 GS1 Data Matrix1
適用475V-LBL / DPM（用 Symbol 1）、475V-HD（用 Symbol 5）1

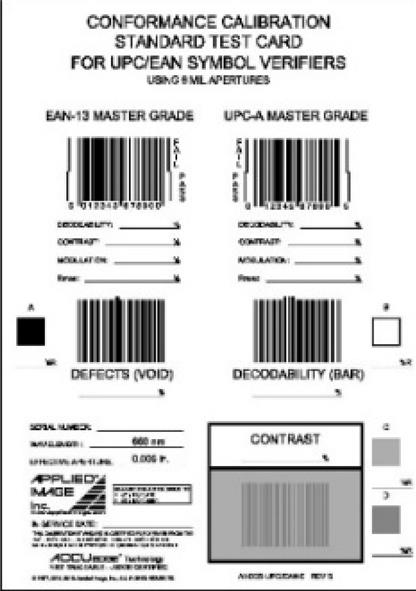

DMV-AICC UPC/EAN 6mil 校正暨符合性測試卡
DMV-AICC
Applied Image UPC/EAN 6mil 校正暨符合性測試卡
✔ ISO 17025 認證實驗室可追溯 1D · UPC / EAN

用於 1D 條碼的符合性測試，卡上含 EAN-13 Master Grade 與 UPC-A Master Grade 符號。與已停產的 GS1 EAN/UPC 校正卡相似。

覆蓋EAN/UPC 一維條碼符合性（6 mil 光圈）1
適用需做 1D EAN/UPC 可追溯符合性驗證時1

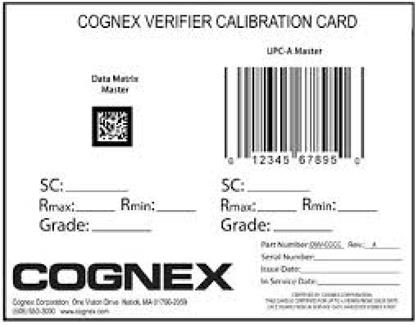

DMV-CCC Cognex 標準校正卡
DMV-CCC
Cognex 標準校正卡（Kit 隨附）
1D ＋ 2D Master Grade ⚠ 非 ISO 17025 認證實驗室

含 Master Grade 一維與二維符號，僅供校正用；不含任何 ISO/IEC 15426 符合性測試符號。具追溯性，但非追溯至認證的 ISO 17025 實驗室。

覆蓋日常校正（非可追溯符合性稽核）1
適用機台隨附；欲做可追溯符合性請改用 DMCC / AICC1
GS1 Data Matrix 符合性校正卡（示意，Data Matrix 類）
DMV-GS1CC
GS1 ISO/IEC Data Matrix & GS1 Data Matrix 校正符合性標準卡
✔ 符合性標準卡 2D · GS1 Data Matrix 使用 Symbol 1

針對 GS1 格式 Data Matrix 的校正符合性標準卡，使用卡上 Symbol 1 進行校正。（上圖為 Data Matrix 類卡片示意；GS1CC 為 GS1 格式專屬版本。）

覆蓋GS1 ISO/IEC Data Matrix1
適用法規／GS1 格式明確要求時1

＊另有 DMV-DMCCG（DM Calibration Card, GS1 格式）為 GS1 格式版本料號；實際規格與適用請以 Cognex 原廠型錄與報價為準。

Which card for which model

哪一張卡，配哪一台 475V？

475V 三款機型的視野（FOV）與最小 X-Dim 差異極大，校正符號必須落在該機型可解析範圍內。以下對應出自原廠手冊與 datasheet。

機型視野 FOV / 最小 X-Dim32D 校正（DMV-DMCC）11D 校正（DMV-AICC）
475V-LBL平面印刷標籤 80 × 60 mm｜6 mil Symbol 1 可搭配（EAN/UPC）
475V-DPM直接零件標記 35 × 29 mm｜3.75 mil Symbol 1 —
475V-HD微小碼 High Definition 11 × 9 mm｜1 mil Symbol 5（小 X-Dim 專用） —
💡
一張 DMV-DMCC 可多台共用。　因為同一張 DMV-DMCC 卡上同時印有 Symbol 1（供 LBL／DPM）與 Symbol 5（供 HD），校正值各自存在每台機器內、互不衝突。因此同時擁有 475V-LBL 與 475V-HD 時，2D 校正只需一張 DMV-DMCC 兩台共用即可（1D EAN/UPC 可追溯符合性則另需 DMV-AICC）。1
維持鏈路有效的關鍵

校正卡的使用與效期規範

校正卡是精密標準品，任何刮痕、指紋或髒污都可能讓校正值失效。以下規範出自 Applied Image 官方說明。2

每月

校正頻率

建議每月校正一次，或依內部品保要求更頻繁。1

24 個月

卡片效期

自首次使用起 24 個月（且不超過校正日起 48 個月）；建議滿 24 個月更換。2

避 UV

保存環境

不用時存放於乾淨、乾燥、避免紫外光的環境。2

戴手套

操作方式

僅以乾淨無棉絮手套拿取，勿觸碰條碼；刮痕／污漬會使標準失效。2

Sources & Verification

資料來源與出處

本頁每一項技術陳述，皆對應以下原廠與標準來源，可供獨立查證。

  1. [1] Cognex《DataMan 475 Verifier Reference Manual》（2025 年 6 月版，Rev 25.3.0.1）— 第 9 頁「Calibration Cards」、第 17 頁「Supported NIST Calibration Symbols / Calibration Frequency」。校正卡實體圖亦擷取自此手冊。
    https://docs.cognex.com/dmst_2530/EN/DM475_Verifier_Reference_Manual.pdf
  2. [2] Applied Image — “Conformance Calibration Standard Test Cards for Barcode Verifiers”（可追溯鏈、THE JUDGE、ISO 17025、NIST/NMI、效期與保存規範原始說明）。
    https://www.appliedimage.com/reference-info/conformance-calibration-standard-test-cards-for-barcode-verifiers/
  3. [3] Cognex《DataMan 475VS Series Offline Barcode Verifier》Datasheet（Lit. DM475VSDS-02-2025）— 各機型 FOV、最小 X-Dimension、鏡頭等規格。
    cognex.com — DataMan 475V 系列
  4. [4] 相關國際標準：ISO/IEC 15415（2D 列印品質）、15416（1D 列印品質）、29158（DPM）、15426-1（1D 驗證機符合性）、15426-2（2D 驗證機符合性）、ISO/IEC 17025:2017（校正／測試實驗室能力）。
  5. [5] Cognex — Barcode Verifier Calibration Cards（校正卡產品頁）。
    https://www.cognex.com/products/barcode-readers/barcode-verifiers/barcode-verifier-calibration-cards
🛡️
查證聲明：本頁所有技術數據與敘述均引用自上列原廠文件與國際標準，未經任何主觀臆測或杜撰；圖片為 Cognex 官方手冊之校正卡實體圖與 Cognex 官方產品照。若原廠後續改版，內容以最新原廠文件為準。整理日期：2026-07-30。
