重點摘要
- 物流自動化 4 大視覺應用：分揀準確率、DWS 體積量測、條碼通道、棧板偵測。
- Cognex 3D-A1000 + DataMan 580（9MP / 1D/2D QuickSort / HDR+）+ DataMan 380（12MP / 16MP）為 VSK 物流主力組合。
- 本文涵蓋 4 大應用詳解、DWS 原理、Modular Vision Tunnel 條碼通道、ROI 試算、導入 5 步驟、5 組 FAQ。
- VSK 工程師依您提供的 OK / NG 樣品與輸送帶速度實測評估，免費可行性評估與選型建議。
📺 相關示範影片：查看 機器視覺系統 一次讀取多組條碼 完整案例
物流業是條碼讀取、AI 視覺分揀與 3D 體積量測技術應用最密集的產業。從電商分揀中心、第三方物流（3PL）、機場行李（BHS）、貨運倉儲到自動化棧板識別，每個環節都需要快速精準的視覺辨識。本指南整合物流自動化的 4 大視覺應用、DWS 體積量測原理、Modular Vision Tunnel 條碼通道架構、AI 分揀準確率提升的關鍵變數、ROI 試算與導入 5 步驟，幫助物流主管、自動化工程師、SI 系統整合商完整評估。
物流業視覺檢測的特殊挑戰
物流業跟一般工廠的視覺檢測差異主要在：
1、速度極快：分揀輸送帶速度高，視覺系統需在極短曝光內完成解碼判定
2、包裝多樣：紙箱、塑膠袋、信封、不規則包裝交錯，條碼位置與角度都不固定
3、條碼受損率高：運輸過程中標籤撕損、汙染、模糊很常見
4、體積量測需求：3PL 計費依體積，需要快速 3D 量測
物流自動化 4 大視覺應用
物流自動化現場依「資料節點」可拆解為 4 大視覺應用，分別對應不同的 Cognex 機型與整合架構：
| 應用 | 核心需求 | Cognex 主力機型 |
|---|---|---|
| 1. AI 視覺分揀準確率 | 高速、多 SKU、條碼受損容錯 | DataMan 580 + HotBars II + 2DMax+ |
| 2. DWS 體積量測 | 長寬高 + 重量 + 條碼，計費依據 | 3D-A1000 + DataMan + 磅秤訊號 |
| 3. 條碼通道 (Vision Tunnel) | 多面同步讀取、短包裹間距 | DataMan 380 / 580 + Modular Vision Tunnel |
| 4. 棧板偵測 / 物件存在 | 棧板數量、貨件存在、3D 形狀 | 3D-A1000 面陣 3D |
DWS（Dimension Weight Scan）原理與 Cognex 3D-A1000 角色
DWS（Dimensioning, Weighing, Scanning） 是 3PL、跨境電商、配送中心計費的基礎資料節點。三項資料缺一不可：
1、Dimensioning（體積量測）：包裹長寬高、體積、實際佔位（DIM Weight 計算依據）
2、Weighing（重量量測）：磅秤即時讀值（屬機械 + 訊號採集端，非視覺）
3、Scanning（條碼讀取）：包裹身份識別，可與現有產線控制系統介接

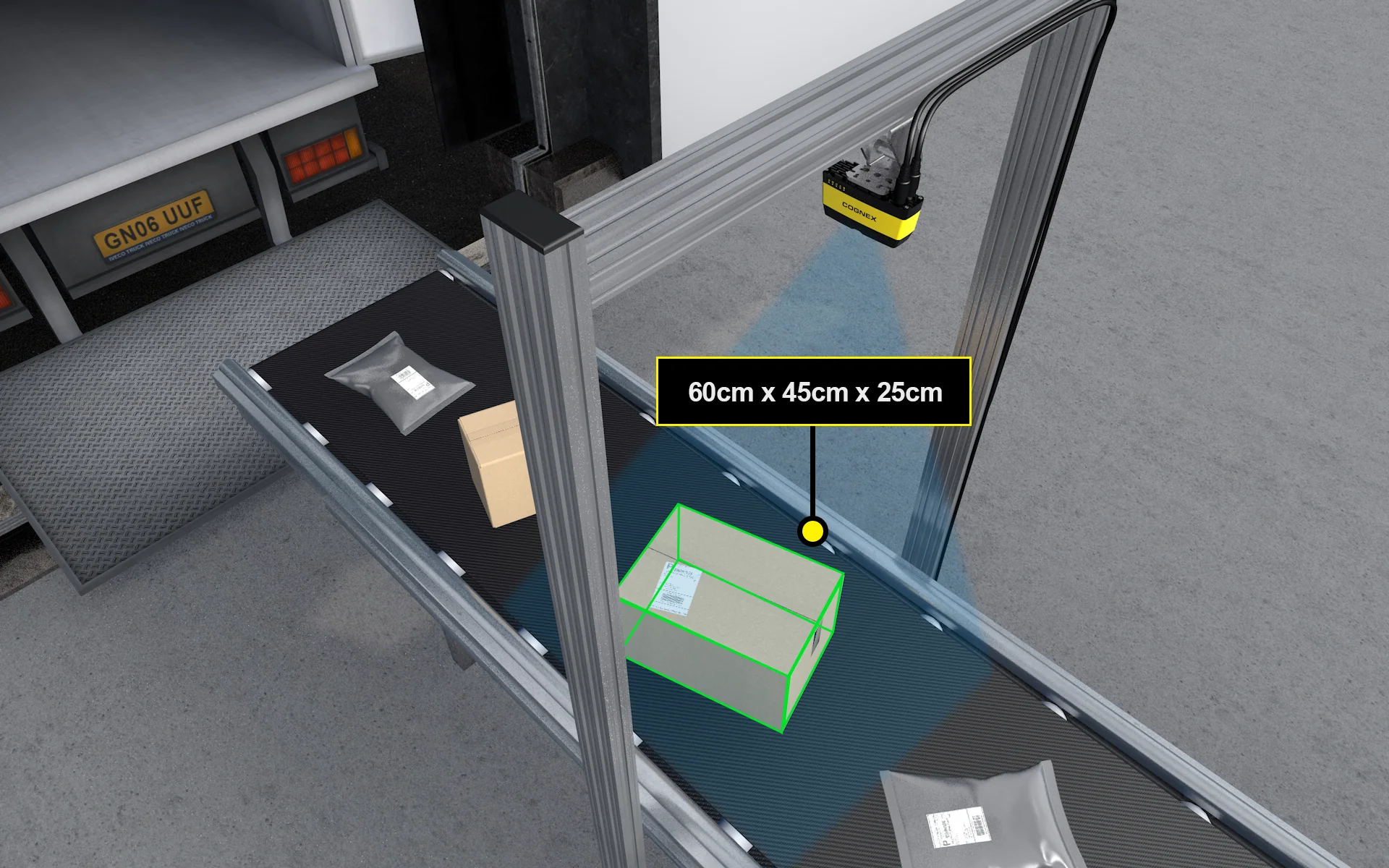

Cognex 3D-A1000 在 DWS 中的角色：面陣 3D 結構光相機，一次曝光即可取得整箱（甚至整棧板）的長寬高與體積點雲。相較於線雷射（line-scan）需依賴輸送帶等速移動拼接影像，面陣 3D 對輸送帶速度變化容忍度較高、不易因停頓造成資料失真，更適合高節拍分揀中心〔3D-A1000 量測精度、最大量測尺寸、節拍速度以 Cognex datasheet 為準〕。
DWS 視覺端輸出資料：
- 條碼字串（DataMan 解碼結果）
- 長寬高 mm + 體積 cm³（3D-A1000 點雲計算）
- 磅秤重量 kg（磅秤端訊號）
- 時間戳記、影像存檔（追溯、爭議處理）
系統分工：VSK 負責視覺端（3D-A1000 + DataMan + 訊號標準化輸出）；DWS 主機運算、WMS / TMS / 計費系統整合屬客戶端 SI / 系統整合商工作範疇，VSK 提供訊號規格文件與通訊測試支援。
物流條碼通道：DataMan 380 / 580 + Modular Vision Tunnel
「條碼通道」（Barcode Tunnel / Vision Tunnel）指輸送帶上方設置多顆固定式讀取器，從不同角度同步讀取包裹各面條碼的整合架構。Cognex 提供 Modular Vision Tunnel 標準化機構與軟體整合，DataMan 580 為其主力機型。
DataMan 580 物流通道關鍵特性（依 Cognex DataMan 580 Datasheet）：
- 9MP 高解析度區域掃描感測器：相較傳統 5MP 感測器，視野（FoV）與景深（DoF）覆蓋大幅提升，支援寬輸送帶
- 1D/2D QuickSort™ 演算法：同步處理一維與二維條碼，於 Modular Vision Tunnel 中比傳統多核解碼快達 3 倍
- 多讀取器同步 + 影像 offload：多面同步擷取，自動建立影像歸檔
- HDR+（High Dynamic Range Plus）：自動調整局部對比，於短包裹間距、混光環境仍能在單次曝光取得清晰影像，使線速可提升〔依 Cognex datasheet 數據為準〕
- Edge Intelligence 相容：即時監控讀取率與系統效能，故障定位
DataMan 380 與 580 的物流定位（依各自 Cognex Datasheet）：
| 機型 | 感測器 | 定位 | 典型應用 |
|---|---|---|---|
| DataMan 380 | 12MP / 16MP | 製造 + 物流通用 | Dock door、入庫掃描、棧板讀取、tire ID、製造線追溯 |
| DataMan 580 | 9MP（area scan） | 高速分揀通道專用 | Sortation tunnel、多面同步、Modular Vision Tunnel、短包裹間距 |
更多型號對照可參考 Cognex DataMan 280 / 380 / 470 / 580 完整比較 與 工業條碼讀取器完整指南。
物流 AI 視覺分揀準確率提升的關鍵
分揀失敗（no-read / mis-read）成本高昂：人工二次處理、退件、計費爭議、客戶投訴。提升 AI 視覺分揀準確率的三大關鍵變數：
1、光線一致性
物流現場光源複雜：日光、頂燈、輸送帶反光、包裹陰影、相鄰讀取器頻閃干擾。準確率瓶頸往往不在解碼演算法，而在影像品質。Cognex 提供的解法：
- HDR+：自動於單次曝光內擴展動態範圍，降低過曝 / 欠曝（DM380 / DM580 內建）
- 環形 / 條形整合光源：對應不同包裝材質（紙箱 vs 塑膠袋 vs 反光膠帶）選配
- 光源同步觸發：避免多顆讀取器互相干擾
2、Edge Learning 訓練
對於非標準條碼（手寫地址、印刷文字、特殊符號），傳統規則式 OCR 容易失敗。Cognex ViDi Edge Learning 與 In-Sight 系列的 AI 工具可用少量現場樣本訓練（10～100 張即可起步），對受損標籤、模糊文字、不規則字體有顯著改善。訓練樣本由 VSK 工程師協助標註與調參。
3、機構配合
準確率最後 5% 的提升往往來自機構而非演算法：
- 包裹方向引導板（讓條碼面朝向讀取器）
- 輸送帶等速控制（避免突發加減速造成動態模糊）
- 讀取器安裝角度與工作距離校正（落在 DataMan datasheet 標示之 DoF 區間內）
- 包裹間距控制（給予 QuickSort 足夠處理時間）
物流自動化 ROI 試算（年化分揀錯誤成本節省）
以下為通用試算框架，實際數字需依貴司現場數據代入：
| 項目 | 計算式 | 說明 |
|---|---|---|
| A. 日分揀件數 | 例：50,000 件 / 日 | 由 WMS 統計 |
| B. 現行錯誤率 | 例：0.5% = 250 件 / 日 | no-read + mis-read + 人工誤判 |
| C. 單件錯誤成本 | 例：NT$ 80（含人工二次處理、退件運費、客訴） | 由內部 SOP 估算 |
| D. 年化錯誤成本 | B × C × 250 工作天 | = 250 × 80 × 250 = NT$ 500 萬 / 年 |
| E. 視覺系統預期降低錯誤率 | 例：0.5% → 0.1%（80% 改善） | VSK 依樣品實測估算 |
| F. 年化節省 | D × 80% | = NT$ 400 萬 / 年 |
| G. 系統投資回收期 | 系統總價 ÷ F | 常見落在 12～24 個月 |
額外效益（不易量化但實際存在）：
- DWS 體積資料導入後，3PL 計費爭議大幅減少（運費單據可追溯影像）
- 分揀速度提升（HDR+ 與 QuickSort 支援更高線速）
- 夜班 / 假日人力依賴降低
- Edge Intelligence 即時效能監控，預測性維護
物流視覺檢測導入 5 步驟
步驟 1：需求釐清 + 樣品收集
- 輸送帶寬度、速度（mm/s 或 m/min）
- 包裹尺寸範圍（最小 / 最大長寬高）
- 條碼類型（Code 128 / QR / DataMatrix / IATA）、條碼模組尺寸（mil）
- 讀取面數（1 面頂讀 / 4 面 / 5 面 + 底部 / 6 面）
- 是否需 DWS（體積 + 重量）
- 提供 OK / NG 標籤樣品（破損、模糊、反光等實際樣本）
步驟 2：VSK 可行性測試 + 報告
- VSK 工程師依樣品於實驗環境測試讀取率
- 提供可行性評估：建議機型、預期讀取率、機構配合需求、報價區間
- 免費，1～2 週交付
步驟 3：機型選定 + 正式報價
- 確認 DataMan 380 / 580 / 3D-A1000 數量與配置
- 光源、線材、I/O 模組、機架配件報價
- VSK 保固 1 年，延伸服務個案報價
步驟 4：機構配合 + 安裝
- 客戶端機構廠完成讀取器支架、光源固定、包裹引導板
- VSK 工程師到場安裝、設定、初步調參
- 觸發感測器（光電 / 編碼器）整合
步驟 5：試運轉 + WMS 介接
- VSK 提供視覺訊號規格文件（TCP/IP、OPC UA、DB 寫入）
- 客戶端 SI 完成 WMS / TMS / 計費系統介接（VSK 提供通訊測試支援）
- 實際生產線試運轉 1～2 週，調參優化
- 正式上線 + 教育訓練
物流業 6 大關鍵視覺應用速覽
物流業關鍵應用：(1) DWS 包裹體積/重量/條碼：3D-A1000；(2) 多包裹同 frame 讀取：DataMan 470 / 580；(3) 分揀通道高速條碼：DataMan 380 / 580〔讀取速度與輸送帶速度上限以 datasheet 為準〕；(4) 棧板物件偵測：3D-A1000；(5) 機械手臂 Bin Picking：3D-A1000 + VisionPro 3D PatMax；(6) OCR 標籤辨識：D900 ViDi Read。
物流視覺整合由威視康陪您完成
威視康有限公司（VSK Technology Co., Ltd.）是美商康耐視 Cognex 官方授權的 PSI 認證系統整合商暨授權代理商，協助物流業導入高速條碼分揀、DWS 體積量測與 AI 視覺分揀整合方案：
1、產線速度評估：依您的輸送帶速度、貨件尺寸、條碼類型建議機型
2、視覺訊號標準化：提供 WMS / ERP / TMS 介接所需的訊號規格文件（系統整合由客戶端 SI 完成）
3、免費實機評估：用您實際的條碼樣品做讀取率報告
4、原廠技術支援：直通 Cognex 工程團隊
5、長期維護：VSK 保固 1 年，延伸服務（軔體更新、新條碼類型擴充、Edge Learning 重新訓練）個案報價
