未用錯誤更正（Unused Error Correction, UEC）是 ISO 15415 / 29158 共用的 2D 條碼品質參數，評估 Reed-Solomon 容錯被用掉多少、還剩多少安全餘量。
未用錯誤更正（UEC）量什麼？
未用錯誤更正（Unused Error Correction，UEC）是 DataMatrix、QR Code 等 2D 條碼的品質參數，評估這顆碼的 Reed-Solomon 容錯（error correction）還剩多少沒被用掉。barcode-test.com 對 UEC 的說法就是一句話：「evaluates how much error correction remains」（評估還剩多少容錯）。
2D 條碼在編碼時，除了資料模塊（data modules）之外還會塞進一批容錯模塊。當碼上出現污損、缺角、打標不全或解讀錯誤的模塊時，解碼器會動用這些容錯去「補」回正確資料——這就是為什麼一顆 DataMatrix 即使破了一塊、刮了一道，往往還是讀得出來。
UEC 量的就是這份容錯餘量（safety margin）：把容錯能力想成一個額度，已經被現有瑕疵吃掉多少、還剩多少留給未來。剩得越多，UEC 越高，代表這顆碼還能再承受更多損傷仍可正確解讀；剩得越少，表示碼已經在「勉強讀得到」的邊緣，產線上稍微再髒一點、磨一下就可能讀失敗。它衡量的是「安全餘裕」，不是「現在讀不讀得到」。
ISO 15415 / 29158 共用 怎麼評 UEC？
UEC 是 ISO 15415 / 29158 共用的參數之一（ISO/IEC 15415 用於一般 2D 條碼品質、ISO/IEC 29158 即 AIM DPM 用於直接零件打標 DPM）。驗證機解碼後，會算出容錯被用掉的比例，用掉越少 → 剩餘越多 → UEC 等級越好，由高到低給 A–F；整顆碼的總等級取所有參數中最差的一項，所以 UEC 失分一樣會把整體拉低。
UEC 反映的是「區域性或點狀損傷把容錯餘量侵蝕掉多少」——它和 Decode、Symbol Contrast、Modulation、Fixed Pattern Damage、Grid／Axial Non-Uniformity、Reflectance Margin 等項目一起構成 2D 條碼的等級評定。
※ A／B／C／D／F 各等級對應的「容錯剩餘比例」確切門檻，以 ISO/IEC 15415、ISO/IEC 29158（AIM DPM）標準本文與驗證機（如 Cognex DataMan 475V / 8072V）的驗證報告為準，本文不臆造數字。
※ 版本提醒：UEC 這個參數本身在 ISO 15415 各版皆有、定義一致；2024 改版主要動到的是 Modulation 改以 Reflectance Margin（反射率餘裕）評估與新增 Print Growth（印刷脹縮）等項目，並非 UEC。實務報告同時列哪幾項、用哪一版，請以採用的驗證機與標準版本為準。
UEC 為什麼會失分？
UEC 下降的本質是容錯被現有瑕疵吃掉太多、剩餘餘量不足。常見製程原因：
- 區域性／點狀損傷：碼上某一塊被刮傷、缺角、油污、異物遮蔽或局部反光，使該區模塊判讀錯誤，解碼器被迫動用大量容錯去補，餘量自然變少。
- DPM 打標不完整或深淺不均：雷射蝕刻能量不足、針點（dot-peen）打點深淺不一、噴墨斷墨缺點，造成一批模塊明暗不分明、被當成錯誤模塊，吃掉容錯。
- 基材與表面干擾：金屬反光、曲面、粗糙或鍍層不均，使部分模塊對比不足而判錯，間接侵蝕容錯餘量。
- 解析度不足／對焦不準：每模塊取樣畫素太少或影像模糊，模塊邊界判讀飄移，錯誤模塊變多。
- 編碼時容錯等級偏低或碼面太小：本身配置的容錯模塊就少（餘量基數小），一旦有任何損傷就更容易把剩餘比例壓下去。
要注意：UEC 失分往往是「還讀得到，但已經在邊緣」的警訊——它提醒這顆碼禁不起產線後續的磨耗與污染，是品質劣化的早期指標。
怎麼把 UEC 救回來？
方向就是讓更多模塊一次被判對、少動用容錯，把餘量留回來：
- 改善打標品質與一致性：雷射調到適當能量與焦距、針點打標控制力道與深度一致、噴墨確保不斷墨；模塊明暗分明、形狀完整，是 UEC 最直接的根因解。
- 對症打光：DPM／金屬件常需多角度低角度光、同軸光或圓頂光讓蝕刻或針點模塊對比拉開、壓掉反光；對比好、判讀準，容錯就不用一直補。
- 對焦與解析度到位：確保每模塊有足夠取樣畫素、影像清晰，必要時調工作距離／鏡頭或加自動對焦，減少邊界誤判。
- 治具固定與防污：固定工件位置與角度、避免曲面反光與震動，產線端控制油污、粉塵、刮擦，從源頭少製造損傷模塊。
- 提高編碼容錯等級或放大碼面：在空間與規格允許下，配置較高容錯或較大 cell，提高餘量基數，讓碼更耐後續劣化。
實務上建議用驗證機（如 Cognex DataMan 475V／8072V）找出 UEC 與其他失分項，再回頭調打標、光源與治具。VSK 提供樣本實測，協助定位真正的瓶頸並做 Cognex 機型對應。

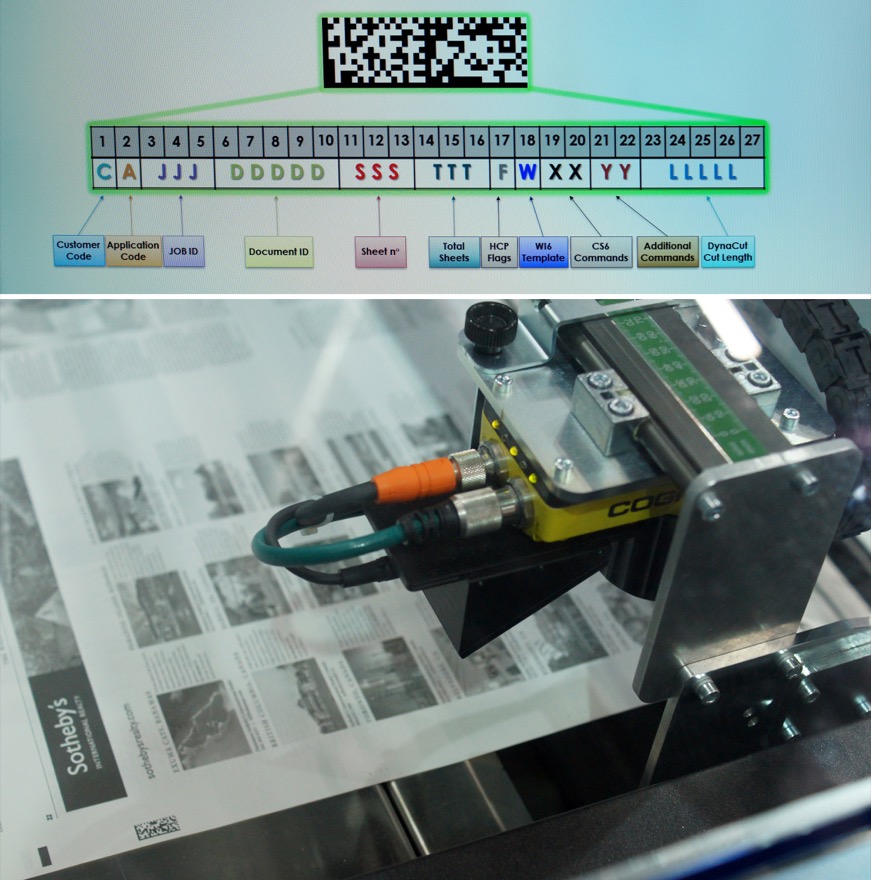

© Smokeonthewater / Wikimedia Commons · CC BY-SA 4.0
ISO 15415 對 Unused Error Correction 的定義
Unused Error Correction (UEC、未使用之錯誤校正) 為 ISO/IEC 15415 2D 條碼品質參數、量測 Reed-Solomon error correction 被「用掉」多少：
- 2D 條碼（DataMatrix / QR Code）內建 Reed-Solomon ECC、可修復部分損傷
- UEC = 1 - (used ECC / total ECC)
- A 級：UEC ≥ 0.62（用掉不到 38%）
- B 級：UEC ≥ 0.50
- C 級：UEC ≥ 0.37
- D 級：UEC ≥ 0.25
- F 級：UEC < 0.25
UEC 高代表「ECC 還很充足」、損傷少；UEC 低代表「ECC 快用光」、再壞一點就讀不出〔來源:ISO/IEC 15415、Reed-Solomon 公開技術〕。
| Grade | 分數 | Reed-Solomon 容錯餘量 | 適用場景 |
|---|---|---|---|
| A | 4.0 | 容錯幾乎未動用 | 醫療 UDI、高耐損傷要求 |
| B | 3.0 | 少量容錯被用 | 汽車 IATF 16949 |
| C | 2.0 | 中度容錯被用 | 物流追溯、可接受 |
| D | 1.0 | 容錯餘量接近 0 | 不建議用於關鍵應用 |
| F | 0.0 | 容錯耗盡、不可讀 | 需重新打標 |
延伸學習：了解 ISO 條碼錯誤更正餘量在醫療器材 UDI 合規檢測的應用，含 Cognex 機型選型與案例對應。
工程師常見問題
Q1：未用錯誤更正（UEC）量什麼？
A：未用錯誤更正 （Unused Error Correction，UEC）是 DataMatrix 、QR Code 等 2D 條碼的品質參數， 評估這顆碼的 Reed-Solomon 容錯（error correction）還剩多少沒被用掉 。barcode-test.com 對 UEC 的說法就是一句話：「evaluates how much error correction remains」（評估還剩多少容錯）。
Q2：UEC 為什麼會失分？
A：UEC 下降的本質是 容錯被現有瑕疵吃掉太多、剩餘餘量不足 。常見製程原因：
Q3：要驗條碼品質、接 ISO 等級輸出？
A：提供 OK / NG 條碼樣本，VSK 工程師依 ISO 15415 / 29158 評估可行性與選型，盡快與您聯繫。
Q4：UEC 與其他 ISO 參數的差別？
A：其他 ISO 參數（如 Symbol Contrast、Modulation）評條碼印得多好；UEC 評容錯餘量還剩多少。即使其他參數都 A 級、若 UEC 接近 0 表示這顆碼已用盡容錯餘地、再損傷一點點就讀不到。
Q5：如何提升 UEC？
A：(1) 改善打標品質、減少模塊損傷 (2) 確保表面清潔、避免污漬遮蔽 (3) 適當光源避免反光不均 (4) 必要時改用更高 ECC level（DataMatrix ECC 200 已是標準最高、QR Code 可選 L/M/Q/H 4 級）。
