汽車零部件、電子光電、半導體產業如何運用機器視覺提升品質？本文彙整威視康在多產業的實機案例與方案建議。
半導體產業的視覺引導應用
半導體產業對自動化的要求極高，尤其在潔淨室（Clean Room）環境中，人員進出受到嚴格限制，機械手臂搭配 CCD 視覺的協作模式成為標準配置。視覺系統在此扮演「眼睛」的角色，引導機械手臂精準地執行各項作業。
決策步驟一：檢測速度需求
|
需求類型 |
說明 |
推薦設備 |
|
高速檢測 |
產線節拍 ≤ 50ms， 或需同時處理多項檢測 |
Cognex In-Sight 3800 |
|
標準檢測 |
產線節拍 ≥ 100ms， 單一項目檢測 |
Cognex In-Sight 2800 |
決策步驟二：瑕疵類型判斷
|
瑕疵類型 |
特徵 |
推薦方案 |
|
規則明確的瑕疵 |
尺寸偏差、有無缺件、位置偏移等可量化的指標 |
傳統規則式視覺 （In-Sight 2800/3800） |
|
不規則的瑕疵 |
外觀變異大、形態難以預測的瑕疵（如刮傷、異物、表面缺陷） |
AI 深度學習 （Cognex In-Sight D900） |
決策步驟三：條碼追溯需求
|
需求 |
說明 |
推薦設備 |
|
生產追溯 |
需讀取 1D/2D 條碼、QR Code、DPM 直接零件標記 |
Cognex DataMan 系列 |
|
複合需求 |
同時需要檢測 + 條碼讀取 |
In-Sight 系列 + DataMan 搭配使用 |
小提醒：以上僅為初步的選型參考。每一條產線的實際狀況都有其獨特性，建議由專業工程師到現場進行實際評估，才能規劃出最具成本效益的方案。
汽車產業的機器視覺需求
汽車產業對品質要求極為嚴苛，從引擎零組件到車身鈑金件都追求接近零缺陷的目標。汽車供應鏈常見的品質管理規範（如 IATF 16949）對供應商之品質監控體系有完整要求，機器視覺可作為產線品質監控的工具之一（最終法規符合性由客戶端 QA 主導）。
在汽車零部件的生產過程中，傳統的人工目檢面臨極大挑戰：零件外型相似度高、產線節拍快速、檢測項目繁多，加上人眼疲勞導致的漏檢，任何一個品質漏洞都可能演變成大規模的產品召回事件。機器視覺系統能以穩定且高速的方式執行各類品質把關任務，從根本上降低不良品外流的風險。
汽車業典型檢測項目
1. 金屬沖壓件有無檢知（C 型彈片檢測）
在汽車零部件的組裝產線上，C 型彈片等微小金屬沖壓件是否正確安裝至關重要。缺件或多件都可能導致後續組裝失敗，甚至影響行車安全。採用 Cognex In-Sight 2800 智慧相機可進行有無判定，以高速、高穩定性確保每一個工位的組裝完整性。〔節拍以實機 POC 為準〕
2. 金屬表面記號與刻印辨識

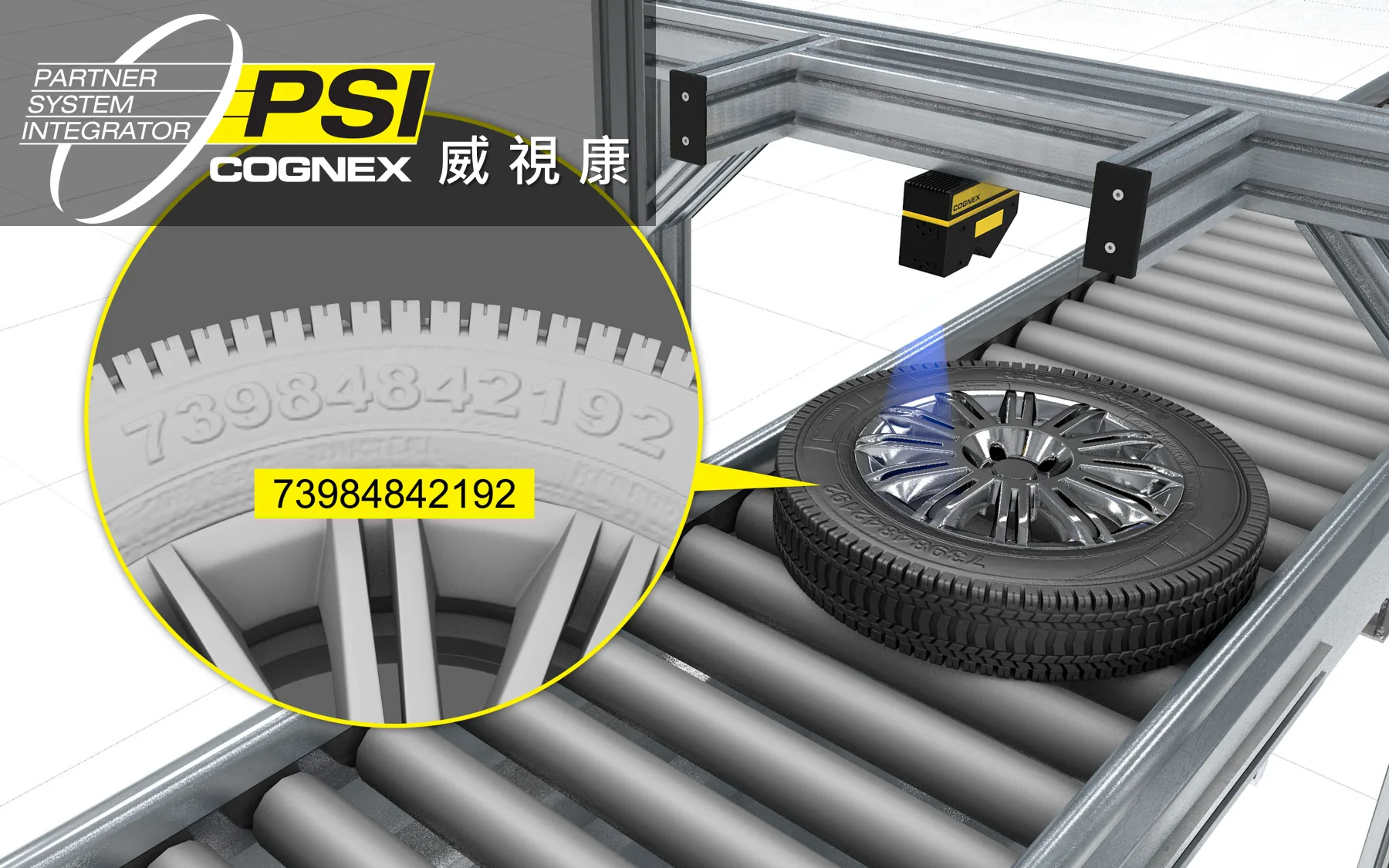

汽車零件表面的刻印記號（如批號、料號、製造日期）是品質追溯的關鍵依據。透過灰階影像分析技術，機器視覺能在金屬反光的複雜環境下，穩定辨識各類打刻、雷射標記與噴印文字，確保每一個零件都能對應正確的生產履歷。
3. 煞車片針孔瑕疵偵測
煞車片是攸關行車安全的關鍵零件，表面的針孔瑕疵可能影響摩擦係數與使用壽命。利用領域生成（Region Generation）技術，系統能自動劃定檢測區域，精準偵測微小的針孔缺陷，避免不良品流入下游組裝。
4. 緩衝墊圈與彈簧銅套組裝檢查

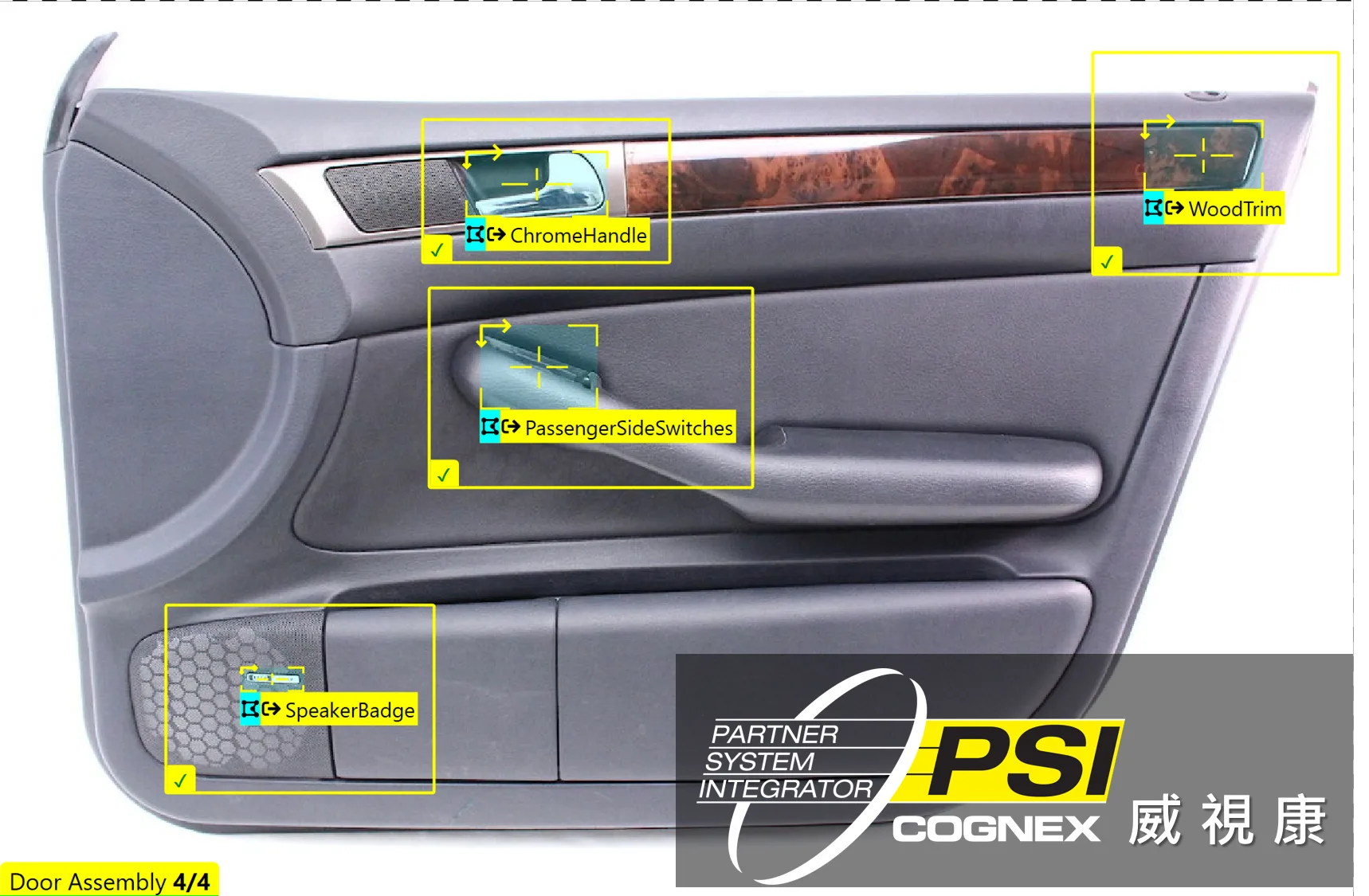

汽車總成中的緩衝墊圈、彈簧銅套等小型零組件，其安裝位置、數量與方向的正確性直接影響產品功能。機器視覺可同時檢測多個安裝點位，確認每一個零件是否到位、方向是否正確，大幅降低人工目檢的遺漏率。
威視康的汽車業案例實績
威視康（VSK）作為 Cognex 康耐視官方PSI認證系統整合商，已為多家汽車零組件廠商導入視覺檢測方案。從沖壓件的有無檢知、到煞車系統的瑕疵偵測，威視康的工程團隊熟悉汽車業之品質規範脈絡，可協助客戶端在 IATF 16949 框架下規劃視覺檢測節點（最終法規符合性由客戶端 QA 主導）。
電子光電產業的視覺檢測挑戰
隨著電子產品持續朝向微型化、高密度化發展，零組件的尺寸越來越小、排列越來越密集，對品質檢測的精度與速度要求也隨之提升。傳統的接觸式量測方式已無法滿足現代電子製造的需求，非接觸式的機器視覺檢測成為產業的標準配備。
電子光電業典型檢測項目
1. Tray 盤 Gap 間距量測
在半導體封裝與電子元件的 Tray 盤承載製程中，元件與元件之間的 Gap 間距必須維持在嚴格的公差範圍內。採用高速視覺系統可進行單次量測以對應高速產線需求。〔節拍以 Cognex datasheet 與實機測試為準〕
2. PCB 元件定位與角度補正
印刷電路板（PCB）上的 SMT 元件貼裝位置與角度精度，直接影響電子產品的可靠度。機器視覺可即時偵測元件的偏移量與旋轉角度，將數據回饋給貼片機進行即時補正，確保每一個元件都精準到位。
3. 組裝檢查與趨勢監控
在電子產品的組裝產線上，視覺系統不僅判定當下的 OK/NG，更進一步導入 Alarm 三級判定機制：
- OK：良品，繼續下一工序
- NG：不良品，立即剔除
- Alarm：品質趨近邊界值，觸發預警通知產線人員
這種趨勢監控機制能在品質問題尚未惡化之前就發出預警，有效預防批量性不良的發生。
4. 被動元件製程檢測
電阻、電容等被動元件的尺寸極小（可達 0201 規格），對視覺系統的解析度與穩定性要求極高。高解析度的工業相機搭配精密光學鏡頭，可準確量測元件的外觀尺寸、電極塗佈品質與標記印刷。
5. 螢幕與面板瑕疵偵測
LCD、OLED 等顯示面板的外觀瑕疵（亮點、暗點、刮傷、色差）對消費者體驗影響極大。視覺系統搭配特殊光源設計，可偵測肉眼難以察覺的微小瑕疵，確保出貨品質。
Cognex In-Sight 3800 的邊緣學習優勢
Cognex In-Sight 3800 內建邊緣學習（Edge Learning）技術，這是一種介於傳統規則式視覺與深度學習之間的 AI 技術。它的核心優勢在於：以少量樣本影像即可完成訓練〔實際所需樣本數依應用場景而定〕，特別適合處理電子元件檢測中常見的複雜背景干擾問題。例如在反光的 PCB 板面上定位微小元件，或在紋理複雜的基材上偵測瑕疵，邊緣學習都能提供穩定可靠的檢測結果。
庫存管理自動化
在半導體工廠的倉儲管理中，視覺系統可整合多項功能：
- 條碼辨識：即時讀取晶圓盒、料架上的條碼與 QR Code，確認物料身分
- 位置定位：精確定位料架上的存放位置，引導機械手臂正確取放
- 雷射測距：搭配雷射測距感測器，確認高度資訊，實現三維空間的精準定位
這套整合方案可實現倉儲管理的全自動化，大幅減少人工介入，同時提升庫存管理的準確率與效率。

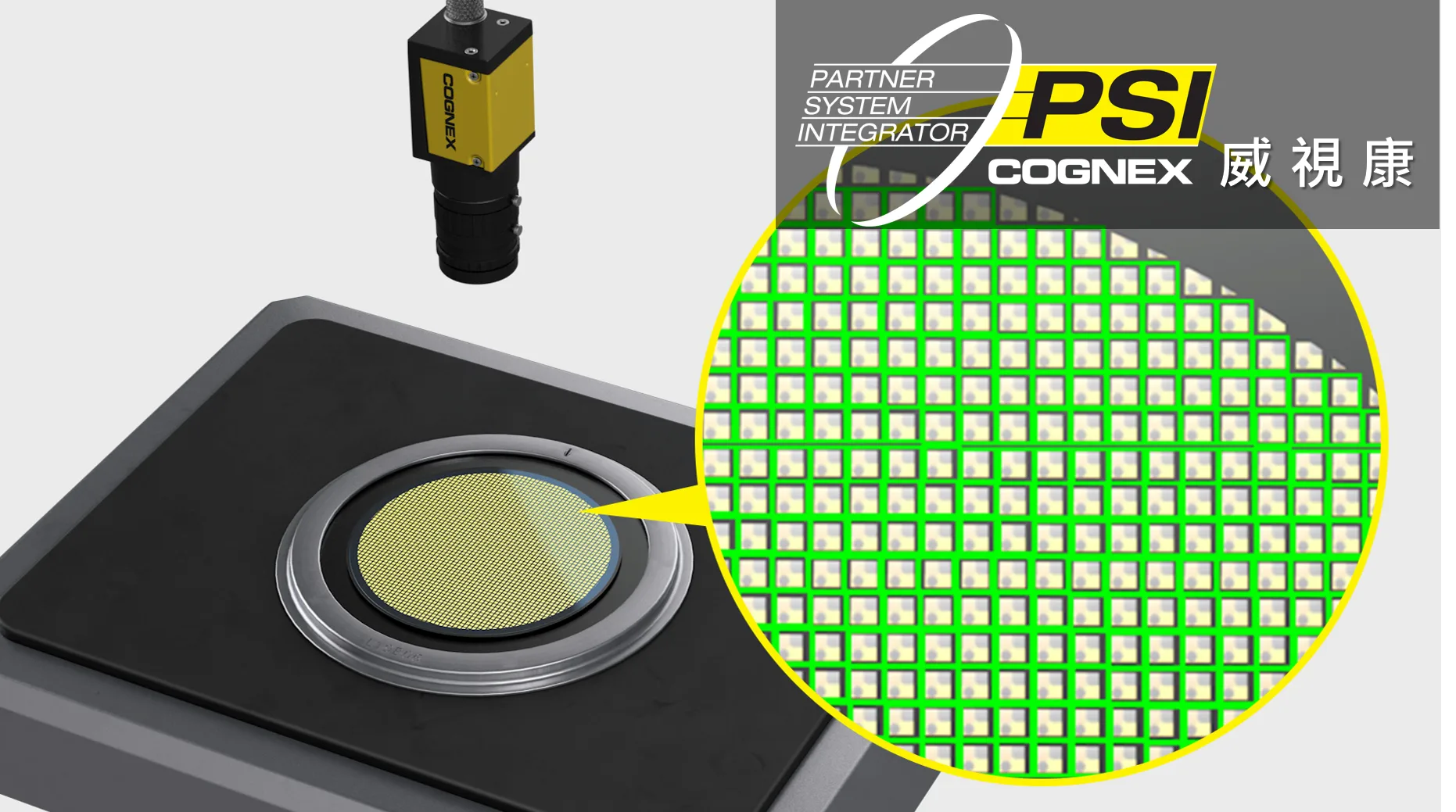

晶圓搬運定位
晶圓是半導體製程中最珍貴的物料，任何搬運過程中的碰撞或偏移都可能造成巨大損失。視覺引導系統能精確偵測晶圓的位置與角度，引導機械手臂以最安全的路徑完成取放動作。
威視康 ABB 機械手臂整合案例
威視康在半導體產業已累積豐富的機械手臂視覺引導經驗，成功整合 ABB 機械手臂與 Cognex 視覺系統，為客戶打造高精度的自動化搬運與分類方案。從視覺系統的架設、校正到與機械手臂控制器的通訊整合，威視康提供一站式的工程服務。
通訊網路與機電設備產業
通訊網路設備與機電產品的製造過程中，同樣有大量的視覺檢測需求。這些產品往往涉及金屬加工與精密組裝，對檢測精度的要求不亞於電子產業。
金屬加工攻牙製程檢測
在通訊設備的金屬機殼加工中，螺孔的攻牙品質直接影響後續組裝的可靠性。機器視覺可檢測螺孔的牙紋完整性、孔徑精度與深度，判定攻牙製程是否合格，有效避免滑牙、崩牙等品質問題。
精密組裝定位
機電設備中常見的彈簧、塑膠件等微小零組件，其組裝位置精度往往要求達到微米級。視覺系統搭配高倍率光學鏡頭，可即時量測零件的安裝位置偏差，引導組裝設備進行精確對位，確保每一個組裝動作的一致性。
特殊材質表面檢測
鐵氟龍管（PTFE）等特殊材質的表面具有半透明、高反光等特性，傳統視覺方法難以穩定檢測。透過專業的光源設計（如同軸光源、暗場照明）搭配進階的影像處理演算法，可有效克服材質特性帶來的檢測挑戰，偵測表面的刮傷、氣泡、異物等瑕疵。
如何為您的產線選擇視覺方案？
面對多樣化的檢測需求，如何選擇最適合的視覺方案？以下提供一個簡易的決策參考架構：
汽車視覺檢測 8 大應用場景全解析
VSK 在汽車產業最常碰到的視覺檢測場景，可歸納為以下 8 大類。每個場景的瑕疵特徵與光源 / 演算法策略都不同：
| 應用場景 | 瑕疵 / 量測項目 | 推薦方案 | 案例 |
|---|---|---|---|
| 針腳缺件、彎曲、間距偏移、共面度 | In-Sight 2800 / 3800 + Edge Learning | C 型彈片有無檢知 | |
| 2. 鑄件氣孔 / 微孔瑕疵 | 鋁鑄件、剎車碟、引擎缸體表面氣孔 / 縮孔 | In-Sight D900（深度學習）+ 領域生成 | 煞車片針孔瑕疵 AI 檢測 |
| 3. 焊縫 / 焊點品質 | 焊縫缺陷、虛焊、爆珠、漏焊（電池模組 / 車身點焊） | In-Sight D900 + 同軸光 / 多角度照明 | EV 電池模組 Cell-to-Pack 焊接（個案） |
| 4. 噴塗 / 烤漆瑕疵 | 流痕、橘皮、針孔、色差（車身 / 保險桿） | In-Sight D900 / 3800 + 結構光 | 塑膠 / 鈑金件外觀檢測（個案） |

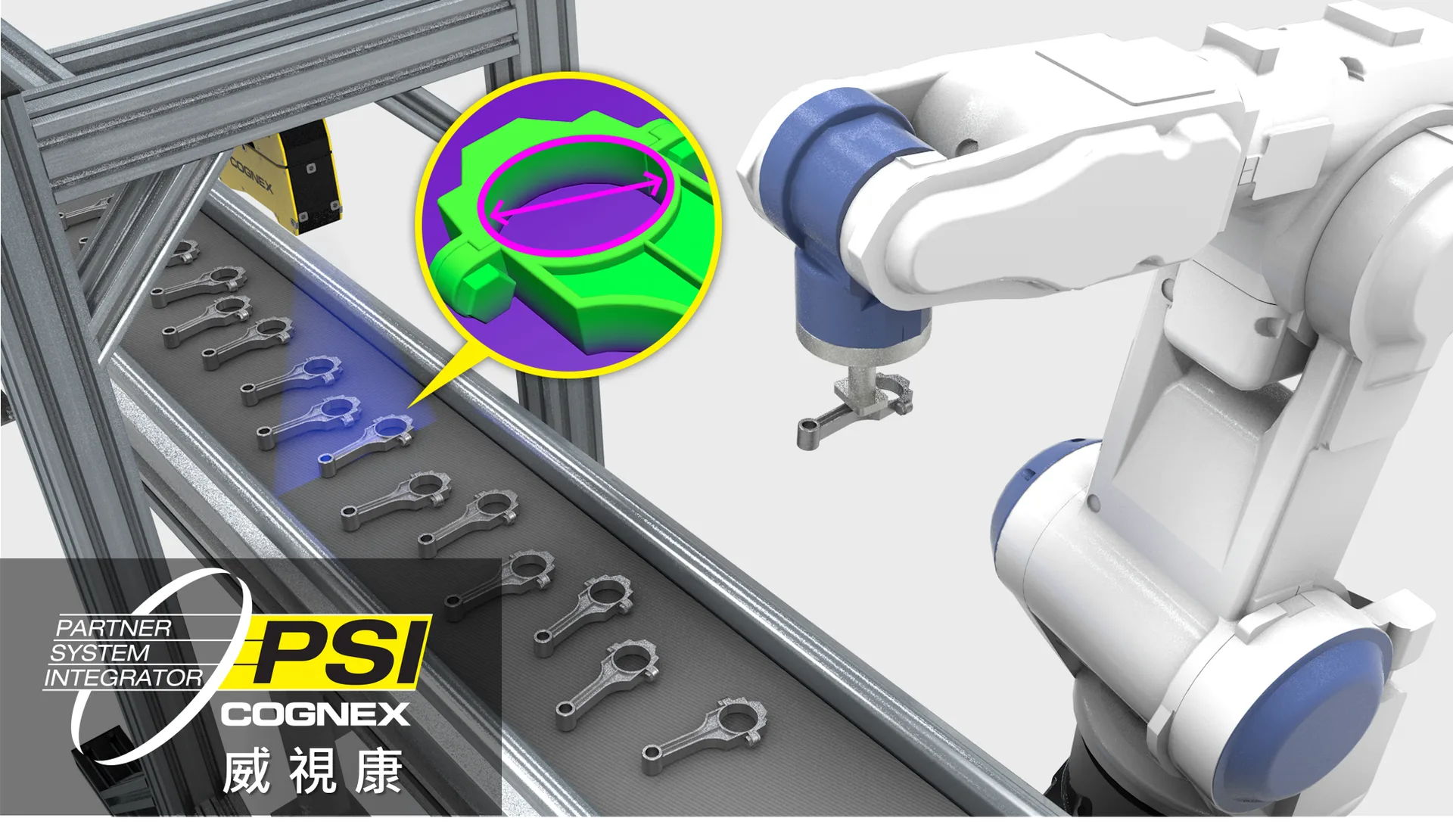

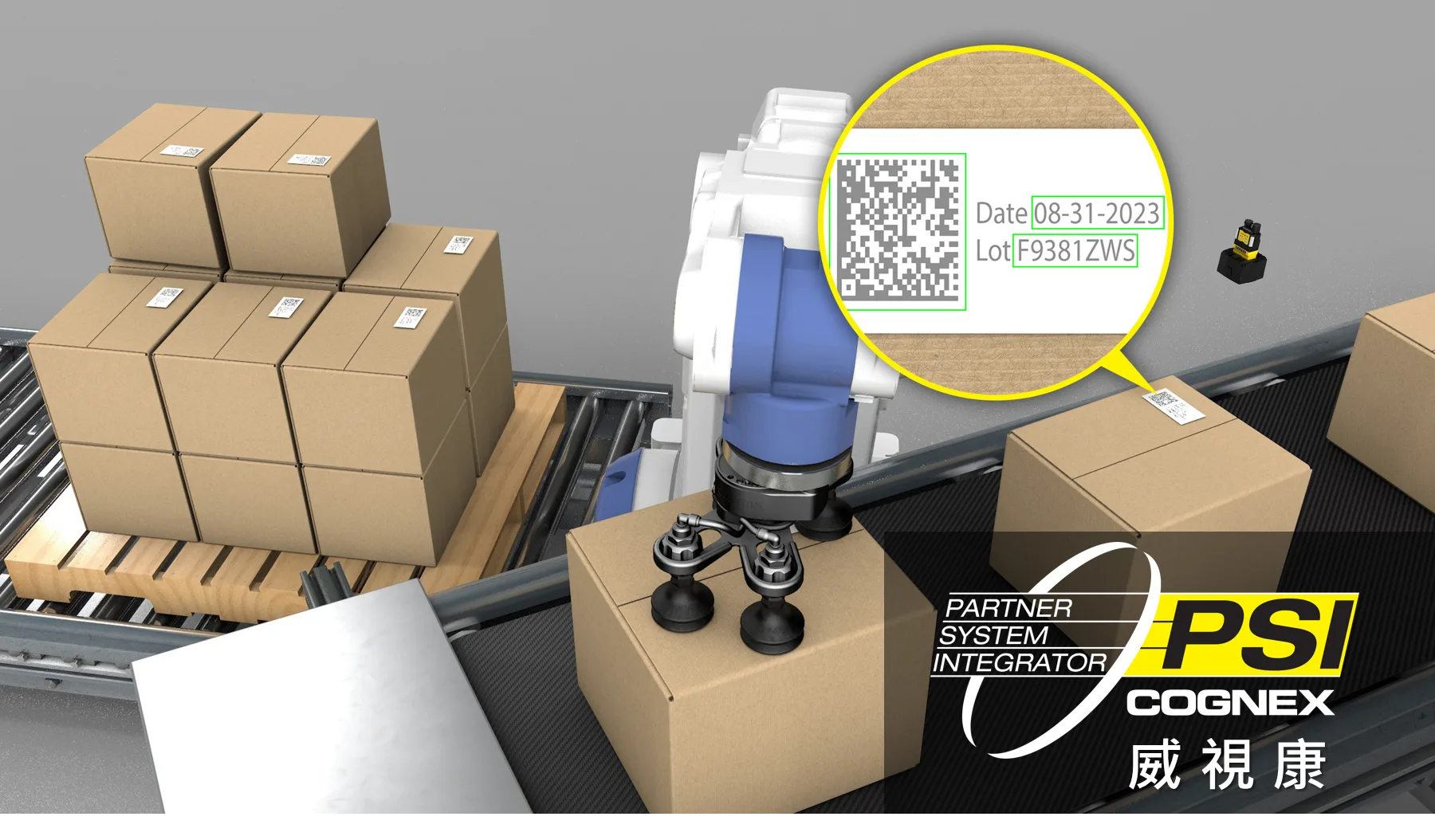

| 5. 組裝對位 / 視覺引導 | 機械手臂取放、PCB 元件對位、墊圈方向 | In-Sight 3800 + PatMax | ABB 機械手臂視覺引導（VSK 實績） |

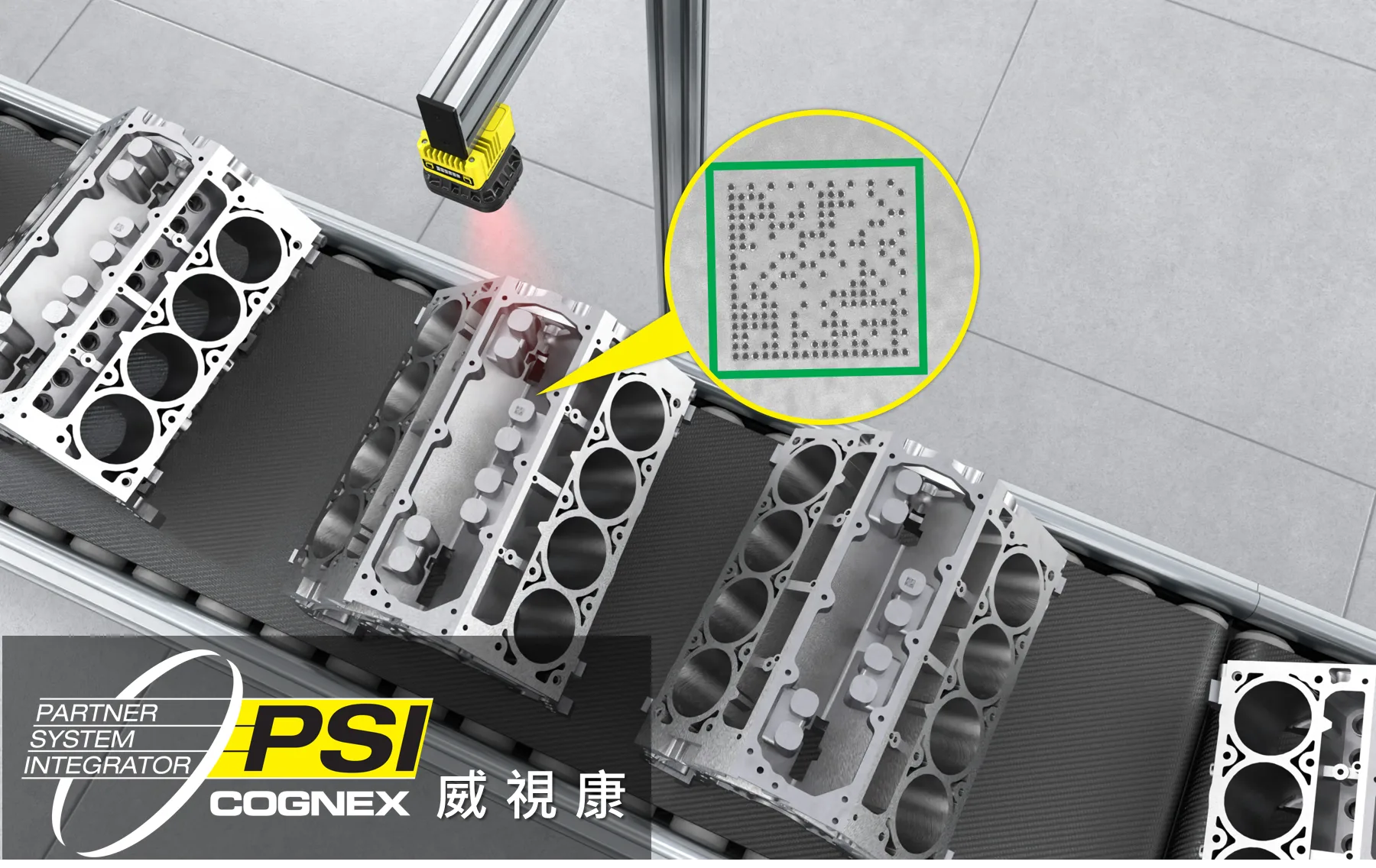

| 6. 標籤 / OCR / 條碼追溯 | VIN OCR、批號刻印、DataMatrix DPM 追溯 | DataMan 280 / 380 | 馬達外殼 OCR 視覺感測 |
| 7. 顏色 / 材質分類 | 線材顏色、橡膠 O-ring、塑膠件顏色一致性 | In-Sight 2800（彩色）+ HSI 分析 | 橡膠 C 型彈片氣泡檢測 |

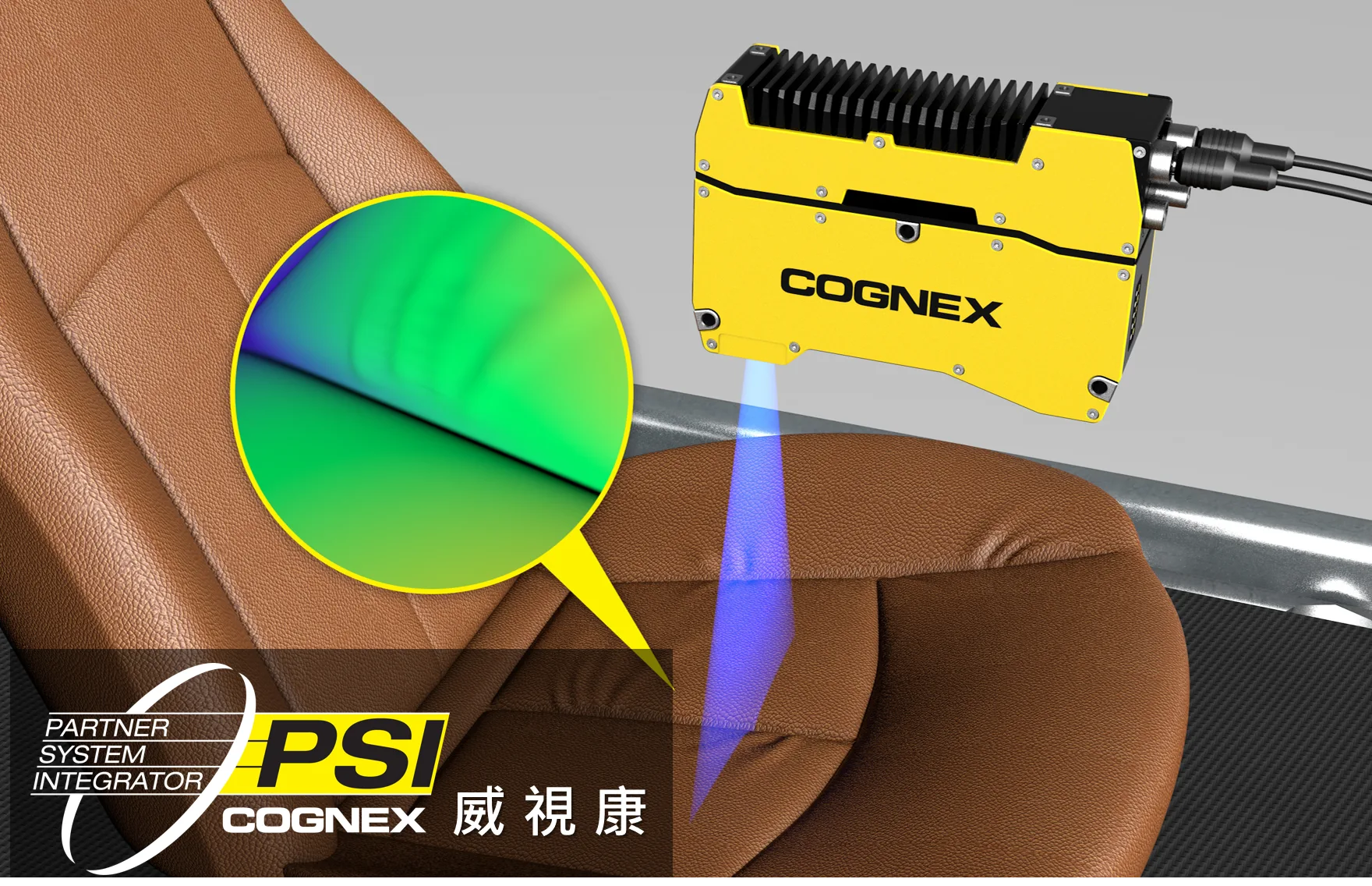

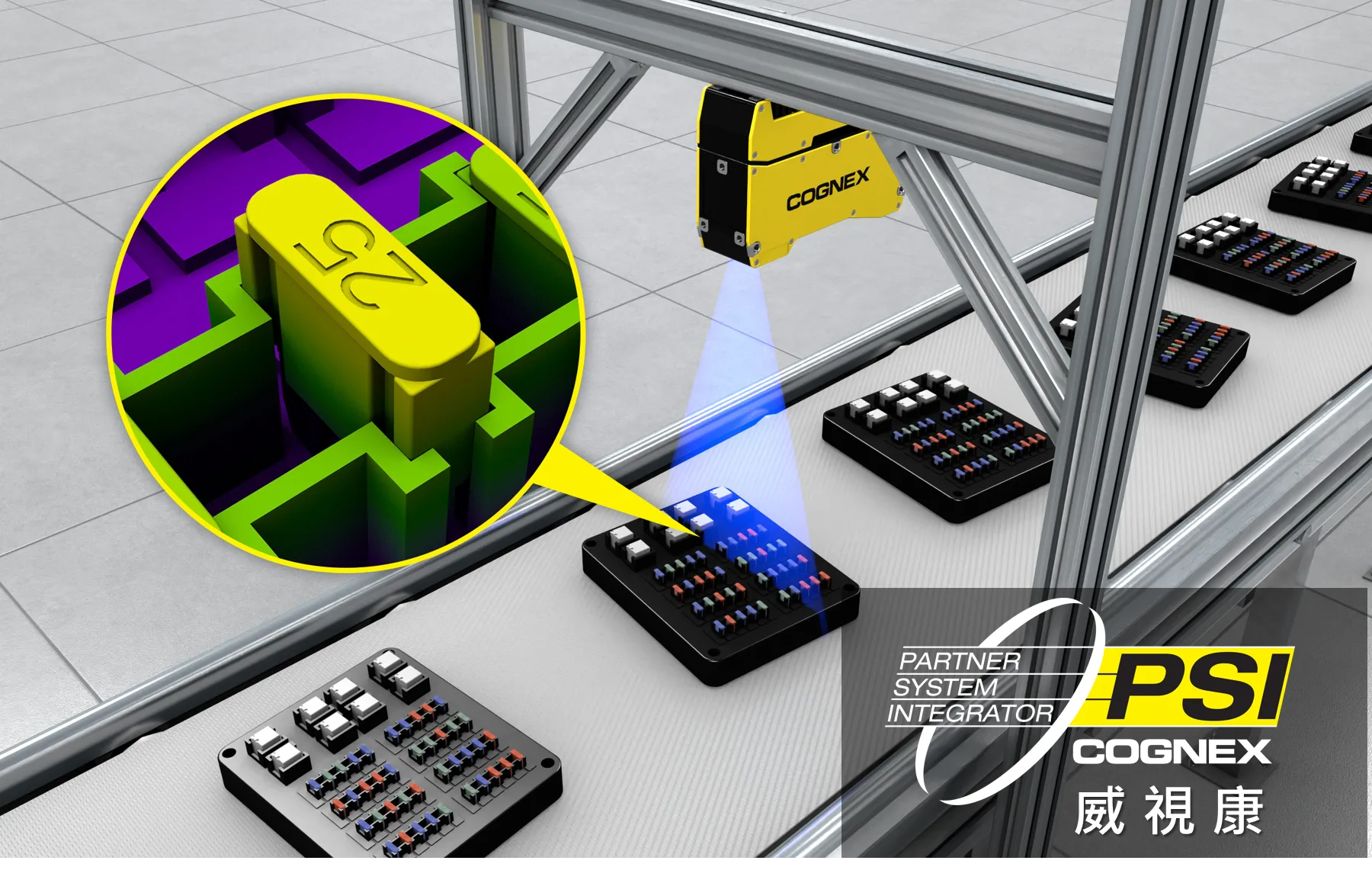

| 8. 3D 量測 / 平面度 | 高度差、共面度、輪廓量測、體積 | In-Sight 3D-L4000 / In-Sight L38 / L68 | EDM 汽車零件視覺檢測 |
※ 具體機型對應請以 Cognex 各機型 datasheet + 樣品實測為準。VSK 提供 OK / NG 樣品評估後給出機型 + 光源建議。
電動車（EV）專屬視覺檢測需求
隨著電動車（BEV / PHEV / HEV）滲透率快速攀升，傳統燃油車的視覺檢測流程不足以對應 EV 的新挑戰。EV 專屬視覺需求集中於 動力電池、驅動馬達、充電口、焊接 4 大領域：
1. 動力電池 — 模組與電芯檢測
- 電芯（Cell）外觀：方殼 / 圓柱 / 軟包電芯的外觀凹陷、變形、極片對齊
- 模組（Module）組裝：BusBar 焊接、極耳對位、絕緣件位置
- 電池包（Pack）：CTP（Cell-to-Pack）/ CTC（Cell-to-Chassis）封裝結構檢測
- 條碼追溯：每顆電芯獨立 DataMatrix（多碼讀取 + DPM）→ 推薦 DataMan 380
2. 驅動馬達 — 定子 / 轉子 / Hairpin
- Hairpin 髮夾馬達焊接：扁線端面對位、雷射焊接後的焊珠形貌
- 定子鐵芯：疊片數量、絕緣紙位置、繞線完整性
- 馬達外殼追溯：OCR 批號 + DataMatrix〔以 datasheet 為準〕
3. 充電口 / 連接器
- CCS / Type 2 / NACS 充電口：金屬端子 PIN 角共面度、絕緣件位置
- 高壓連接器：HVIL（高壓互鎖）端子檢測
4. 焊接品質（雷射 / 超音波 / 點焊）
- 雷射焊接：焊縫寬度、深度、爆珠、飛濺、未熔合
- 超音波焊接：軟包電芯極耳的焊印形貌
- 方案：In-Sight D900 深度學習 + 結構光 / 同軸光照明
EV 視覺檢測的 3 大挑戰：（1）高反光金屬表面（鋁殼、銅 BusBar）造成傳統規則式視覺失效；（2）焊接瑕疵形態變異大、難以用固定閾值判定；（3）EV 產線節拍快、追溯顆粒度細到「每顆電芯」。深度學習（ViDi / In-Sight D900）+ Cognex DataMan 380 條碼追溯成為主流組合。
汽車檢測案例彙整（VSK 實機案例）
以下為 VSK 在汽車產業已導入的代表性案例，每個案例都涵蓋瑕疵特徵 → 光源策略 → Cognex 機型 → 整合結果：
- 煞車系統：汽車煞車片針孔瑕疵 AI 檢測 — 領域生成 + In-Sight D900 深度學習
- 橡膠 / 緩衝件：汽車 C 型彈片氣泡瑕疵 AI 檢測 / 橡膠 C 型彈片氣泡檢測
- 馬達外殼：汽車馬達外殼 OCR 視覺感測
- EDM 加工件：EDM 汽車零件視覺檢測
- 產業彙整：汽車產業機器視覺案例彙整
- 媒體報導：汽車產業媒體報導
汽車條碼追溯：IATF 16949 hub 入口
本文聚焦汽車視覺檢測的「應用場景」。若您正在規劃汽車產業條碼追溯（IATF 16949 / VIN / DPM / DataMatrix / Tier 1-3 供應商追溯）的完整方案，請參考姐妹篇 hub：
👉 汽車產業條碼追溯完整指南：IATF 16949、DPM、VIN、Cognex DataMan 280/380/470/475V 對照
含 4 種條碼類型對照、Tier 1/2/3 追溯差異、Cognex 4 機型規格對照、6 步驟導入流程、IATF audit trail 關係。
威視康 — 跨產業的一站式視覺解決方案
無論您身處汽車、電子、半導體或通訊產業，威視康（VSK）都能為您的產線量身打造最適切的機器視覺方案。我們的優勢包括：
- Cognex 康耐視官方PSI認證系統整合商：提供原廠保固與技術支援
- 跨產業經驗：累積橫跨汽車、電子、半導體、通訊、食品、製藥等多個產業的成功案例
- 全方位工程服務：從需求訪談、可行性評估、方案設計、程式開發到現場調試與教育訓練
- 免費評估：由經驗豐富的工程師親赴現場，針對您的實際需求提供專業建議
