📌 重點摘要
- 半導體 4 階段條碼追溯：Wafer（SEMI T7 雷射蝕刻）→ IC 載板（DataMatrix）→ Lead Frame（字符 / 雷射）→ 封裝後（OCR / 字符）。
- SEMI T7 + M12 + T2 是 SEMI 半導體條碼 / 字符標記三大核心標準。
- Cognex 對應機型：晶圓 In-Sight 1740；載板 / Lead Frame DataMan 280 / 380 / 470；封裝後字符 OCR In-Sight 3800 / D900。
- 無塵室相容性：Class 1000 級封測 / 載板廠機型常用；Fab Class 100 級需搭配晶圓專用機型 + ESD 配件。
- SECS/GEM 介接分工明確：VSK 負責視覺端讀取率、資料格式輸出；MES / SECS/GEM 由客戶端 SI 主導。
為什麼半導體一定要做條碼追溯？
半導體製程一片 12 吋晶圓在 Fab 內要經 300-500 個製程站、單片晶圓價值可達數萬美元；進到封測廠後再切割、Wire bonding、封裝、Final Test，每個步驟都要追溯到「哪一片晶圓、哪一批 Lot、哪一個 Site」。一旦最終品質出問題，必須能反查到上游的設備、配方、批號——這就是條碼追溯（Traceability）。
更重要的是：半導體客戶（IDM、Fabless、Foundry、OSAT）對 DataMatrix 追溯的要求往往綁定到客戶稽核（如 IATF 16949 汽車電子鏈、ISO 9001、客戶 SOC、SEMI 系列標準）。沒有完整追溯能力，連訂單都拿不到。
半導體 4 階段 × 條碼追溯需求對照
| 階段 | 標記方式 | 條碼類型 | 主要追溯目的 |
|---|---|---|---|
| Wafer（晶圓） | 雷射蝕刻（雷射打標） | SEMI T7 DataMatrix / OCR 字符 | 晶圓 ID（Lot + Wafer No）追溯製程站 |
| IC 載板（Substrate） | 雷射蝕刻 / 噴墨 | DataMatrix（GS1 / 一般） | 載板 ID 對應 BGA / QFN / Flip-chip |
| Lead Frame | 雷射蝕刻 / 字符 | 字符 OCR / 小型 DataMatrix | 框架批號、Pin count 追溯 |
| 封裝後（Package） | 雷射打標字符 / 油墨 | OCR 型號 / 字符 / 部分 DataMatrix | 成品型號、批號、出貨追溯 |
SEMI T7 / SEMI M12 / SEMI T2 標準是什麼
SEMI（國際半導體產業協會）針對晶圓 / 製程設備標記制定一系列標準，與條碼追溯最相關的有三個：
- SEMI T7：晶圓表面 DataMatrix 條碼標準。規範雷射蝕刻位置（晶圓背面 notch 附近）、字符大小（5-10 mil cell）、編碼結構（通常 18 字元）。是 Fab 內晶圓 ID 追溯核心。
- SEMI M12：晶圓表面 OCR 字符標記標準。當 DataMatrix 不適用或為冗餘標記時，採用人眼可讀字符（通常前端 Bevel 或邊緣）。
- SEMI T2：晶圓表面字符 OCR 規範（字型、字高、位置），與 M12 搭配使用。
實務上：SEMI T7 DataMatrix + SEMI M12 / T2 OCR 字符常雙重標記，兼顧機器讀取與人工辨識需求。DPM（直接零件標記）解讀技巧詳見 DPM 4 種標記方式完整解析。
Cognex DataMan / In-Sight 半導體機型對照
| 階段 / 應用 | 推薦 Cognex 機型 | 配置重點 |
|---|---|---|
| Wafer SEMI T7 條碼讀取 | In-Sight 1740 系列 | 晶圓專用機型，依鍍膜選 LED 波長（Red 633 nm / 622 nm / IR 880 nm） |
| IC 載板 DataMatrix 讀取 | DataMan 280 / DataMan 380 / DataMan 470 | 中至高難度 DPM 條碼；DM 280 高速、DM 470 旗艦 DPM |
| Lead Frame 字符 / 雷射條碼 | DataMan 280 + PatMax 定位 | 小視野高解析、需 PatMax 處理框架角度變化 |
| 封裝後字符 OCR（雷射打標） | In-Sight 3800 / In-Sight D900 | D900 AI OCR 處理變異字符；3800 處理規則字符 |
| FOUP 載具識別 | DataMan 380 | 透過 FOUP 視窗讀取載具外殼條碼 |
※ 具體機型支援以 Cognex 各機型 datasheet 為準。VSK 工程師將依您的條碼類型、視野、節拍與無塵室規範提供配置建議。

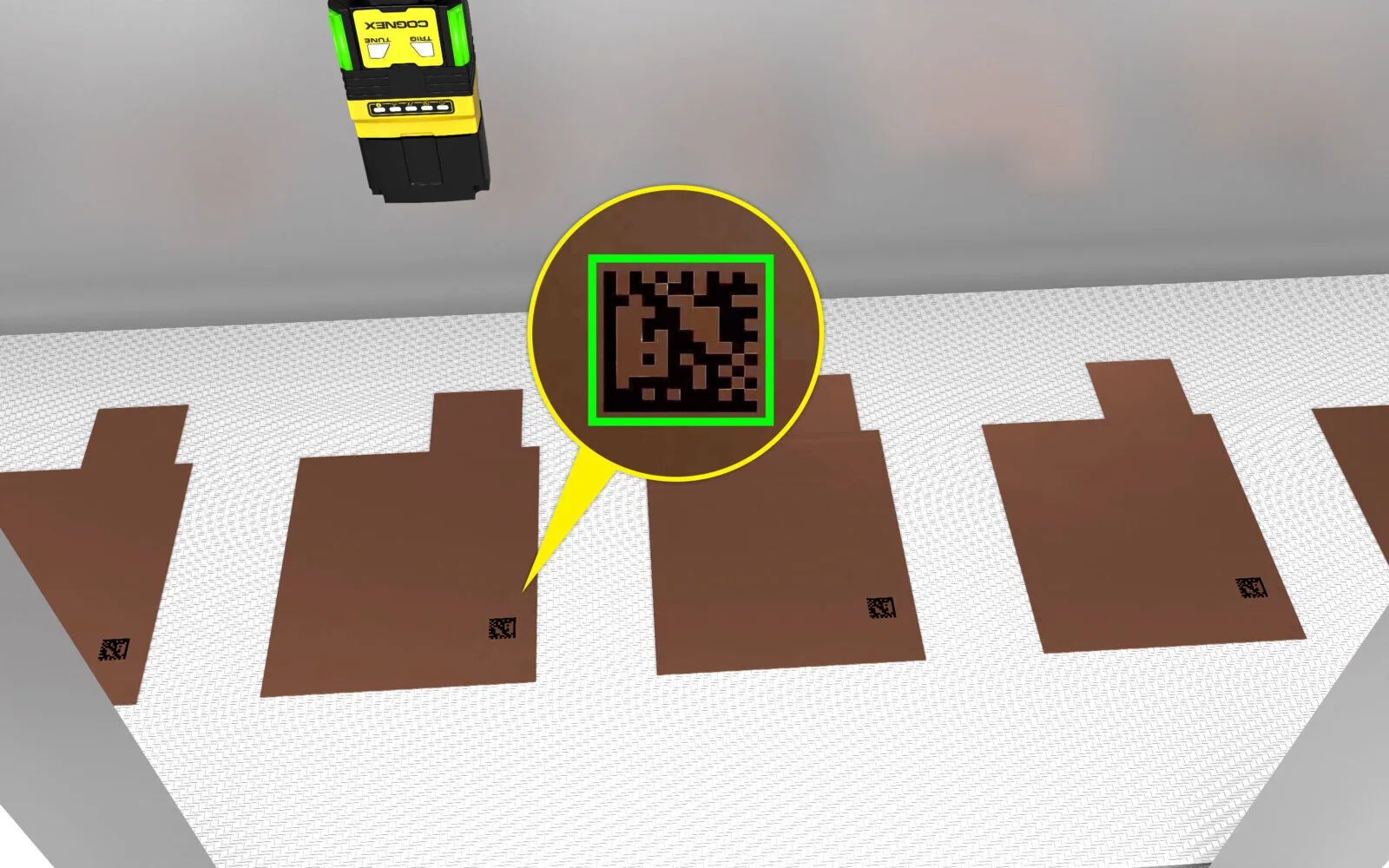

DataMan 280 為什麼適合半導體載板 / Lead Frame
Cognex DataMan 280 是 Cognex 高速條碼讀取器，內建 2DMax + HotBars II 演算法，雙影像解析度配置（1440×1080 / 1920×1080 pixels），雷射十字 aimer 對位輔助，Gigabit Ethernet / USB-C / Serial 多元介面〔以 Cognex DataMan 280 Datasheet 為準〕。實務上於 IC 載板、Lead Frame 等中等難度 DPM 載板條碼讀取站點被廣泛採用。
In-Sight D900 為什麼適合封裝後 OCR
Cognex In-Sight D900 是 Cognex 一體化 AI 邊緣視覺系統，內建 ViDi 深度學習工具與 EasyBuilder 介面。針對封裝後雷射打標字符的變異（深淺不一、字距變動、噴塗污染），D900 可以用 ViDi Read 工具學習字符樣本，處理傳統規則式 OCR 處理不來的變異字符。
無塵室相容性（Class 1000 / 100 / ESD 防護）
半導體廠按無塵室等級劃分，視覺設備需符合不同規範：
| 等級 | 場景 | 視覺配置考量 |
|---|---|---|
| Class 100（ISO Class 5） | Fab 廠晶圓段、微影 / 蝕刻 / 沈積 | In-Sight 1740 晶圓專用機型 + 遮光罩 / ESD 防護配件，外殼材質與粒子釋放需符合 Fab 規範 |
| Class 1000（ISO Class 6） | 封測廠、IC 載板廠、Wire bonding | DataMan 280 / 380 / 470、In-Sight 3800 / D900 常用；需注意 ESD 接地、線材處理 |
| Class 10000+ | PCB 組裝、模組廠 | 一般工業視覺機型即可 |
ESD 防護：半導體環境靜電是一切的天敵。視覺設備外殼建議搭配導電接地、線材使用屏蔽電纜、固定座與機構件做 ESD bonding。具體規範以您廠端 ESD SOP 為準。
※ Cognex 各機型外殼防護等級（IP rating）與環境耐受度請以該機型 datasheet 為準。
半導體條碼導入流程
- 需求釐清（1 週）：站點數量、條碼類型（SEMI T7 / DataMatrix / OCR / 字符）、產線節拍、安裝距離、無塵室等級、是否需 SECS/GEM 對接。
- 樣品實測（1-2 週）：請提供 OK / NG 樣品（建議各 10 件以上，含最難讀的邊緣案例與不同製程站後的樣品）。VSK 工程師在實機環境拍攝、調整光學與演算法參數，產出讀取率報告。
- 機種選型 + 機構配置（2-4 週）：確定 Cognex 機型、光源、鏡頭、固定座、線材；針對 Class 100 / 1000 環境另加 ESD / 防塵 / 遮光配件。
- 產線安裝與調機（1-2 週）：到廠安裝、調光、設定觸發、輸出格式對接客戶端 SI 中介層。
- SECS/GEM 介接（由客戶端 SI 主導）：視覺端輸出資料格式由 VSK 與客戶端 SI 對接確認；SECS/GEM 通訊建置與 Fab EAP / MES 對接由客戶端 SI 完成。
- 驗收與保固：讀取率達到合約規範後簽收。VSK 提供 1 年保固，延伸服務（巡檢、教育訓練、產線擴增）採個案報價。
與廠端系統介接（SECS/GEM 概念）
SECS/GEM（SEMI Equipment Communications Standard / Generic Equipment Model）是半導體廠生產設備與 EAP（Equipment Automation Programming）/ MES 對接的通訊標準。Fab 廠的設備必須能透過 SECS-II / HSMS 協議向 MES 上報狀態、配方、追溯資料；GEM 規範了設備狀態機與資料模型。
分工清楚很重要：
| 範圍 | 負責方 | 內容 |
|---|---|---|
| 視覺端（條碼讀取） | VSK | Cognex DataMan / In-Sight 機型配置、光學調機、讀取率調機、輸出資料格式（解碼字串、時間戳、品質分數）、介面確認 |
| SECS/GEM 通訊層 | 客戶端 SI | SECS-II / HSMS 通訊建置、GEM 狀態機、EAP 對接、MES 介面 |
| PLC / 工控機中介 | 客戶端 SI | PLC / Edge Gateway，整合視覺端輸出資料並轉換為 SECS/GEM 訊息 |
VSK 提供的是視覺端的 Cognex 配置、調機、樣品實測與保固。
常見問題 FAQ
更多問題請見上方 FAQ 區塊，或直接聯絡 VSK 工程團隊提供樣品與站點資訊，將個案評估與報價。
想評估半導體條碼追溯方案？
請提供：
- 站點階段（Wafer / IC 載板 / Lead Frame / 封裝後）與條碼類型（SEMI T7 / DataMatrix / OCR）
- 樣品照片 + 條碼樣品（OK + NG 各 10 件以上，含最難讀邊緣案例）
- 產線節拍（件 / 分鐘）、安裝距離、視野
- 無塵室等級（Class 100 / 1000）、ESD 規範
- 是否需 SECS/GEM 對接（由您方 SI 主導，VSK 配合視覺端資料格式輸出）
VSK 工程師將與您聯繫，提供 Cognex 機型對應建議、樣品實測、個案報價。
