Cognex L68 3D 雷射輪廓掃描相機 — 康耐視 L68 緊湊型 3D AOI

L68 屬於 **3D 雷射位移 line profile 感測器**（laser triangulation 線型），每條 profile 最高 **4096 點**，掃描配合搬運或編碼器即可重建 3D 高度圖。並非單點雷射測距。〔SOURCE · Cognex L68 Datasheet EN 10-2025〕

依量測範圍 + 精度反推：**L68-20**（FOV 20 mm / clearance 54 mm / 垂直解析度 0.9–1.4 μm / Z-repeatability 0.2 μm）— 小工件、高精度首選，如焊道細節、SMT 元件、精密塗膠。**L68-100**（FOV 100 mm / clearance 141 mm / 垂直解析度 4.0–9.5 μm / Z-repeatability 0.5 μm）— 中大型工件、較大視野，如汽車封膠、機殼縫隙、焊接組件。

L68 主打 **450 nm 藍光雷射**（亦支援紅光）。藍光波長短、光斑緊湊、對 **鏡面 / 玻璃 / 高反光 / 複雜表面** 成像優於紅光，搭配 Cognex 獨家 reflectivity filtering 演算法可穩定取得鏡面金屬、玻璃面板高度資料。〔SOURCE · Cognex L68 Datasheet EN 10-2025〕

Typical scan rate **最高 40 kHz**、3D point rate **最高 1.63 億點/秒**。配合 Quadrature Encoder（RS-422）DATA Trigger（最大 1 MHz）+ Input 2 DATA Trigger（最大 5 kHz），可在高速產線即時量測。

L68 跑 Cognex **VisionPro** PC-based 軟體 + **QuickBuild** 圖形化開發介面。透過 drag-and-drop 與點按訓練設定取像、選工具、判 pass/fail，模組化 tool block 可重用；VisionPro 含 AI 與規則式完整工具集，支援多核多執行緒運算。

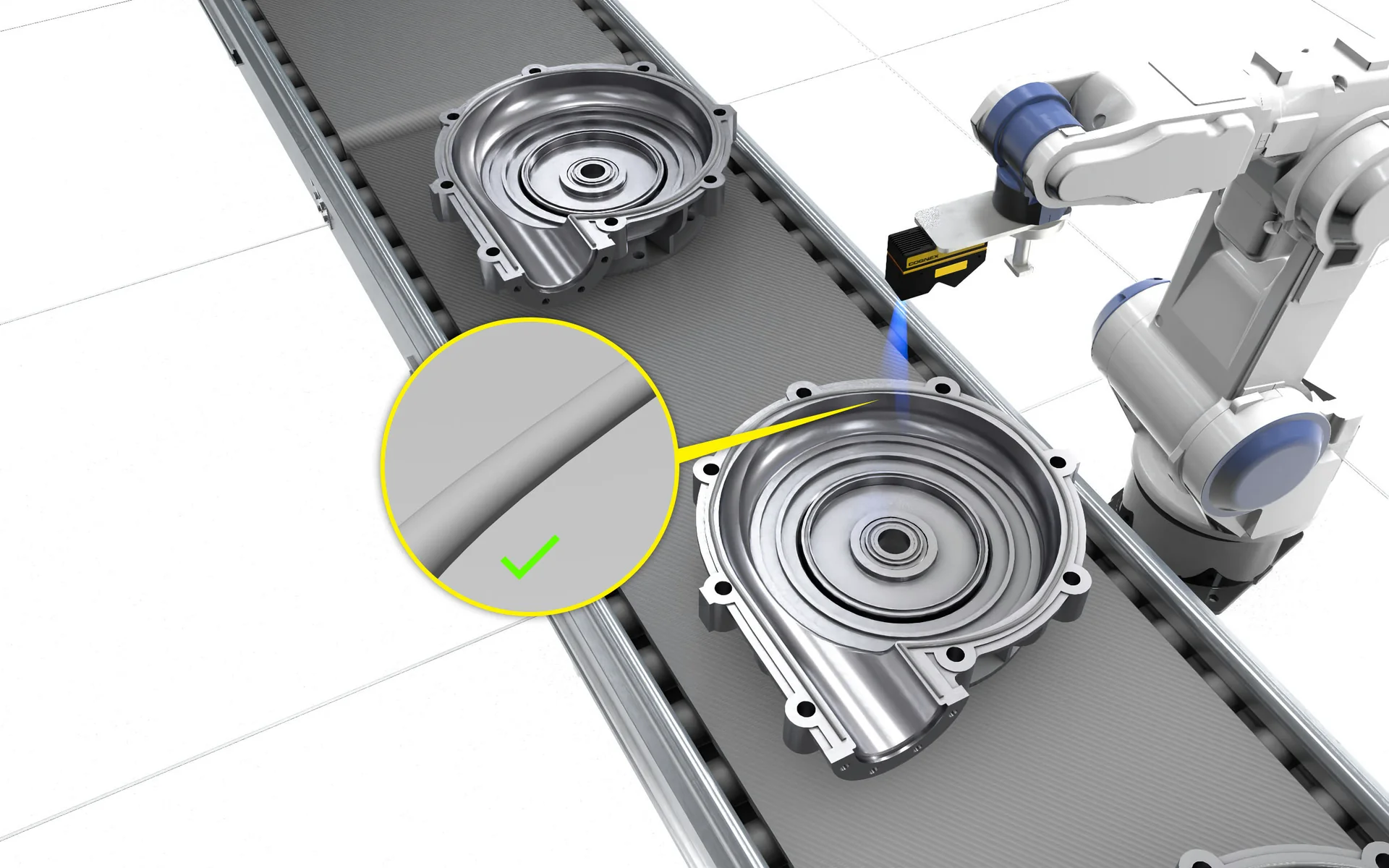

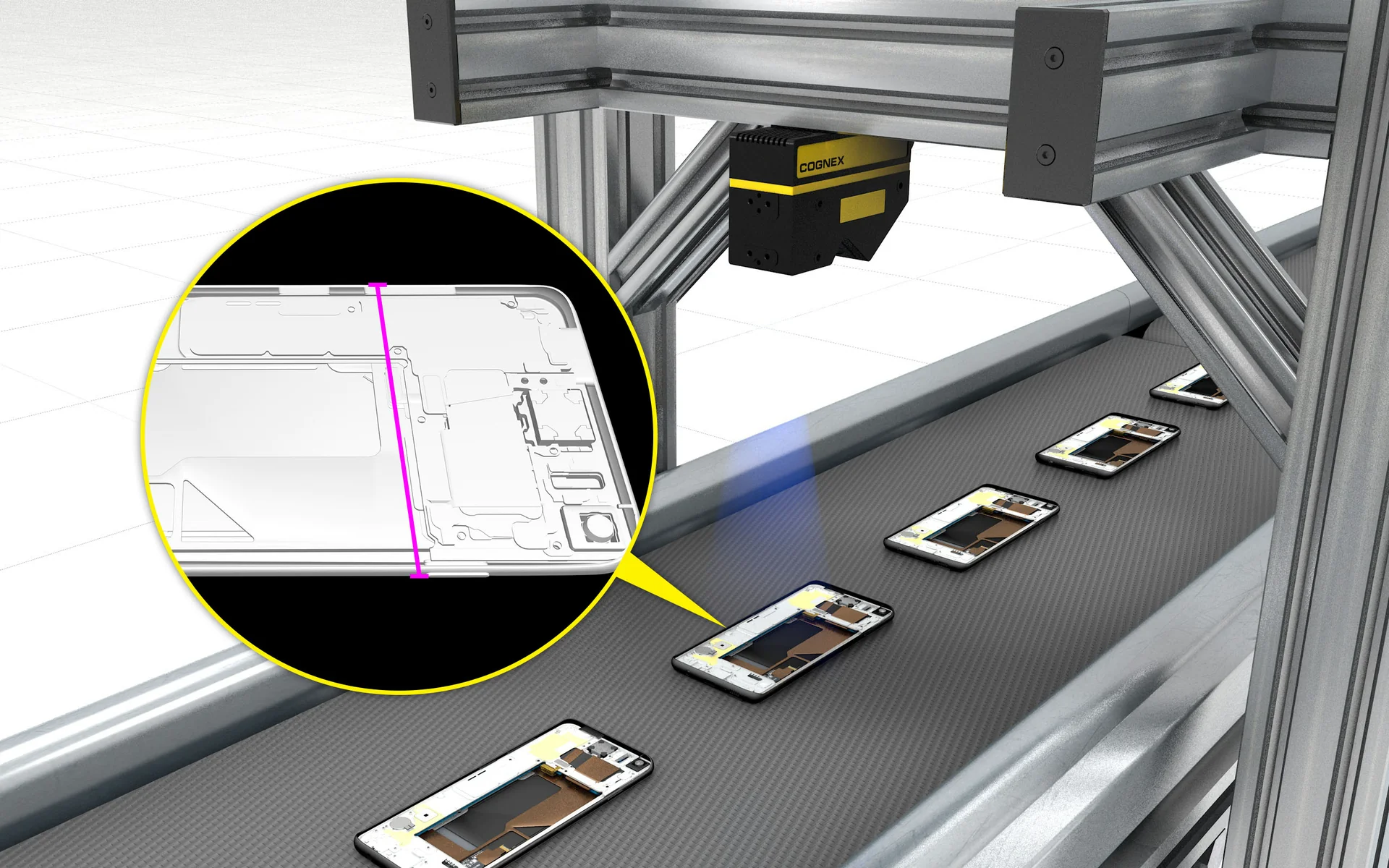

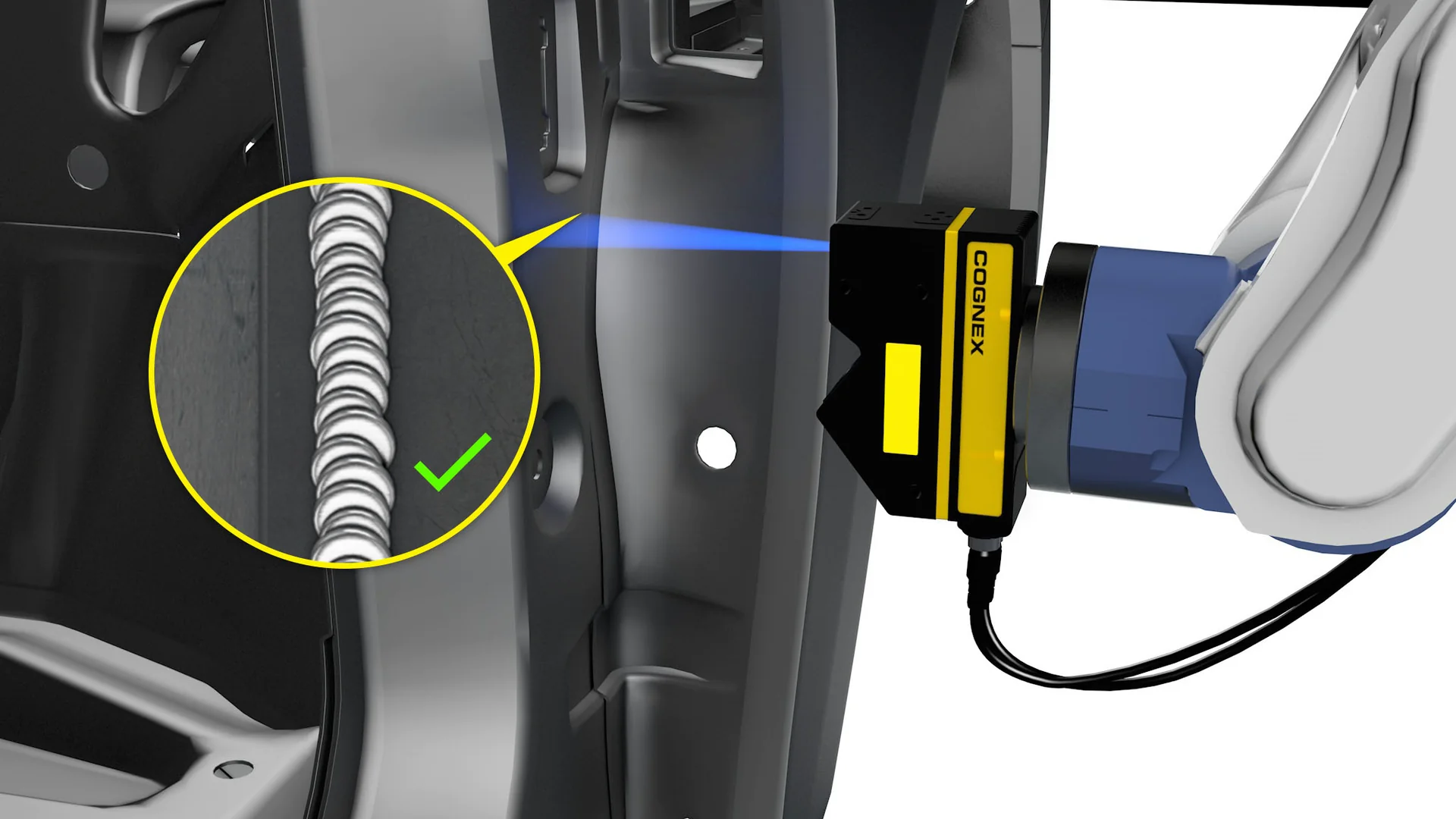

依 Cognex 官方 datasheet 應用例：**組裝驗證**（組件齊全 / 朝向）、**間隙與對位量測**（flush & gap）、**3D 模型自動分料**、**低對比表面字元辨識**、**複雜焊接組件瑕疵**、**封膠 / 塗膠體積與均勻度**、**箱體膠量量測**、**CAD 比對**。

L68 透過 **Gigabit Ethernet** + **2× Inputs (5–24 VDC) / 2× Outputs (24 V, max 20 mA)** + **Quadrature Encoder RS-422** 與外部設備整合。Trigger 支援 START（Input 1）、DATA on Encoder（1 MHz 最大）、DATA on Input 2（5 kHz 最大）。

可以。L68 採 450 nm 藍光雷射 + Cognex 獨家 reflectivity filtering 演算法，針對 **glass、specular、highly reflective** 複雜表面成像；個別出廠多參考點校正可修正 perspective distortion / lens distortion / 雷射非線性 / 製造公差四類偏差，達 micron 級精度。〔SOURCE · Cognex L68 Datasheet EN 10-2025〕

工作溫度 **0–40 °C**、儲存 -20–70 °C、最大濕度 90%（非凝結）、最大環境光 10,000 lx、防護等級 **IP67**、EMC 符合 EN 61000-6-2 / 61000-6-4 / 61326-1:2013-07、電氣安全 EN 61010-1、雷射安全 EN 61010-3。電源 24 VDC ±15%，功耗 10 W。

本頁所有 L68 規格、機型、量測範圍、解析度、掃描率、I/O、通訊、機構、環境、雷射波長等資料，**全部憑據 Cognex In-Sight L68 Series Datasheet EN 10-2025（Lit. No. L68DS-EN-10-2025）**。應用圖片皆從 Cognex 官方 ImageRelay 圖庫下載，圖名對應原廠官方應用場景命名。datasheet 未明列之項目（如雷射等級 Class / 各機型精確尺寸 / 中文型錄差異規格）一律不在本頁聲明；如需請向 VSK 索取最新原廠文件。
