Cognex In-Sight 7000 AOI 智慧相機 — 康耐視 IS7000 機器視覺 + PatMax 工具庫

**7000** = Cognex 規則型視覺通用主力 (PatMax / PatMax RedLine / OCRMax / SurfaceFX / PowerGrid / Hotbars 完整工具庫 + FIT 模組化光學 + IP67),適合純規則式視覺應用,解析度涵蓋 VGA 到 5 MP。**3800** = AI + 規則型雙引擎,內建 ViDi EL 邊緣學習,複雜瑕疵首選。**9000 / 9912** = 高解析旗艦。簡單規則式 7000 即夠、AI 場景升 3800、超高解析升 9912。〔SOURCE · IS7000 Datasheet DS-IS7000G2-10-2020〕

依 Cognex 官方 Datasheet 共 10 個型號 (含子型):**7500/7501** (VGA / 800×600 軟體可切換,Performance 0.6x,無完整工具庫) · **7600** (同 7500 但完整工具庫) · **7800/7801** (1280×1024,1x) · **7802(P)** (1600×1200 / 1920×1200,2.3x) · **7900/7901** (VGA,2.5x) · **7902(P)** (1280×1024 / 1920×1200,2.5x) · **7905** (2448×2048 5 MP,單色 17 fps,內建燈或外接燈版本)。

FIT 為 In-Sight 7000 系列獨特的模組化光學架構 — Cognex 將鏡頭 (C-mount / S-mount/M12 / Autofocus)、內建照明 (紅 / 白 / IR / 藍 LED)、前蓋 / 濾鏡設計成可現場更換的模組,客戶免重新採購整機即可切換不同鏡頭焦距、光源色光、濾鏡組合。同一支 7000 可從 OCR、條碼、量測切換到瑕疵檢測。〔SOURCE · IS7000 Datasheet DS-IS7000G2-10-2020〕

依 Cognex 官方 Datasheet 速率表 (單色 / 彩色):**7500/7501** 217/135 fps (VGA) · **7600** 76/45 fps (1280×1024) · **7800/7801** 217/135 fps (VGA) / 165/100 fps (800×600) · **7802** 76/45 fps (1280×1024) · **7802P** 53/33 fps (1600×1200) 或 55 fps 單色 (1920×1200,HDR 支援) · **7900/7901** 217/135 fps (VGA) · **7902** 76/45 fps · **7902P** 53 fps / 55 fps 單色 (HDR 支援) · **7905** 17 fps 單色 (5 MP,HDR 支援)。

**鏡頭**:C-mount、S-mount/M12、Autofocus 三類可換 (7905 5 MP 機型支援 C-mount + 外加 C-mount Cover)。**內建照明色光**:紅 / 白 / IR / 藍 LED 四色可選。**其他光源**:可搭配 DataMan 360 系列高功率整合燈 (HPIL,不支援 5MP / 7905 機型) 或完全外接燈源 (由 In-Sight 供電或獨立供電)。〔SOURCE · IS7000 Datasheet DS-IS7000G2-10-2020〕

依 Cognex 官方 Datasheet 工業通訊:**OPC UA** · **EtherNet/IP with AOP** (Rockwell) · **PROFINET Class B** (Siemens) · **iQSS** (Mitsubishi) · **CC-Link IE Field Basic** · **SLMP / SLMP Scanner** (Mitsubishi) · **Modbus TCP** · **IEEE 1588 (CIP Sync)**。一般協定:TCP/IP · UDP · FTP · SFTP · Telnet · SMTP · RS-232。Gigabit Ethernet 1000/100/10 Mbps。

**防護**:IP67 (需搭配內建燈版本或 C-mount 鏡頭蓋)。**供電**:24 VDC。**M12 接頭**:3 個 — Power+I/O、Ethernet、外接燈電源/控制。**內建 I/O**:1 dedicated trigger in、1 input、2 outputs、2 bi-directional/configurable、RS-232。**擴充**:可外接 CIO-MICRO 或 CIO-1400 I/O 模組。**指示燈**:SD 卡狀態 / pass-fail / 360 度可視環 / 網路 / 錯誤 LED。

Cognex **In-Sight Explorer** 環境提供兩種編程模式:**EasyBuilder** (拖拉介面,4 步驟引導完成大多數應用,無需寫程式) 與 **Spreadsheet** (試算表式,直接存取所有視覺工具與通訊選項,複雜邏輯與客製化首選)。VSK 提供 EasyBuilder 標準範本 + Spreadsheet 進階範例。

可以。請提供 OK / NG 樣品照片 (各 5-10 件) + 工作距離 + 視野尺寸 + 解析度需求,VSK 工程師將與您聯繫安排到 實機評估,輸出 POC 報告含 PatMax 定位精度、OCRMax 辨識率、SurfaceFX 瑕疵偵測率、節拍驗證與機型建議 (7500 / 7600 / 7800 / 7802P / 7905 等)。

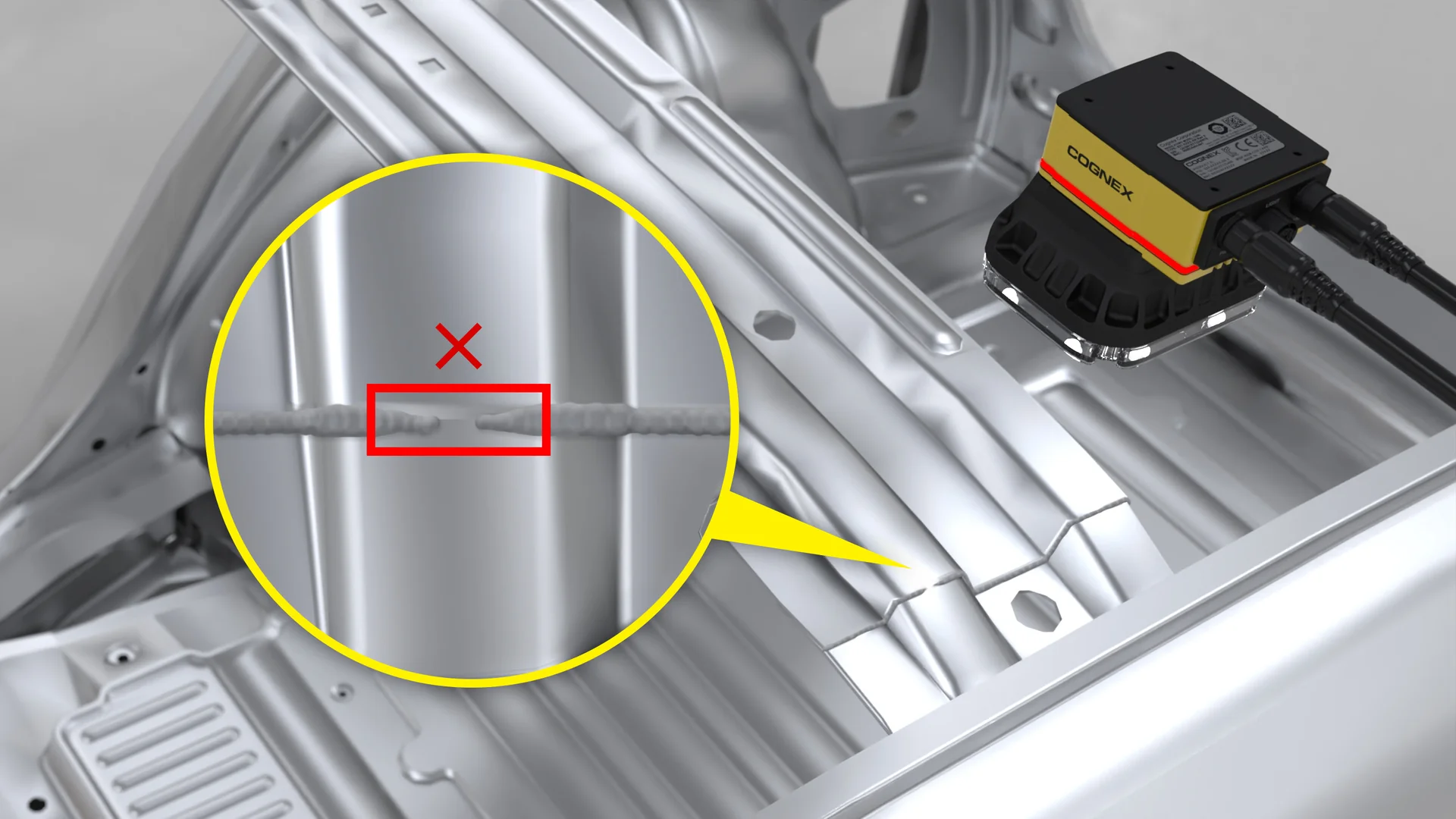

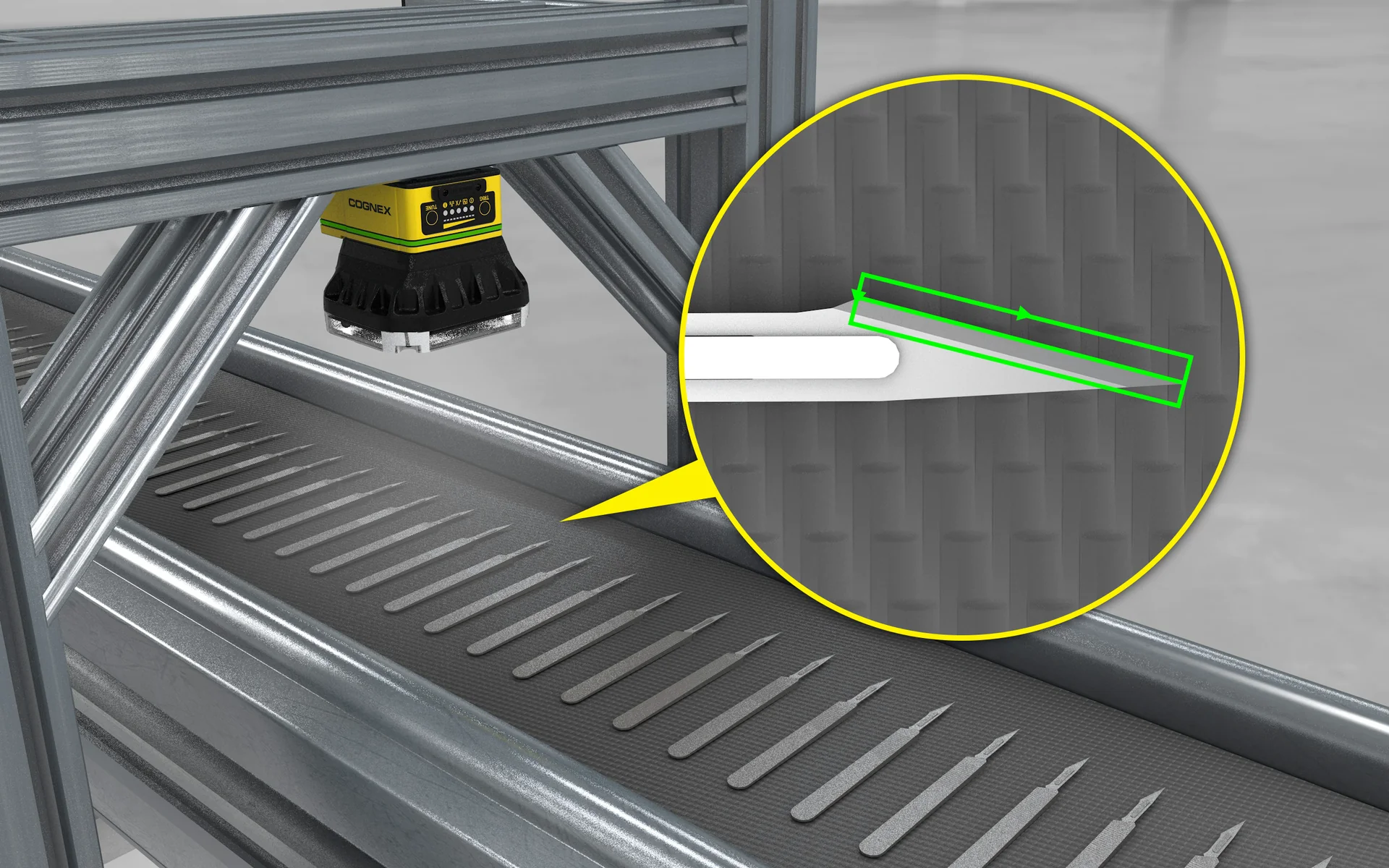

本頁所有 In-Sight 7000 系列規格、機型清單 (7500-7905)、解析度、fps、感測器、鏡頭、照明、I/O、通訊協定、儲存、防護等級資料,**全部憑據 Cognex In-Sight 7000 Series Vision System Datasheet (官方文件號 DS-IS7000G2-10-2020)**。應用圖片皆從 Cognex 官方 ImageRelay 圖庫 (`cognex.imagerelay.com`) 下載,圖名直譯對應原廠官方應用場景命名 (e.g. IS7000-Transmission-gear / IS7000-Welding-2D-Inspection / Scalpel-gauging)。本頁不含任何推測 / 揣摩 / 行銷美化內容。
