📌 重點摘要
- AI 晶片驅動先進封裝爆發 — 2030 AOI 市場 250 億美元、CAGR 10.3%。
- 先進封裝 ≠ 傳統 PCB AOI：需更高解析 + 3D 量測。
- 三段檢測架構：晶圓 SEMI T7 → IC 載板蝕刻條碼 → 銅柱 / 焊球 3D 量測。
- FOUP AOI 是 Fab 廠晶圓搬運必備：載具識別 + 晶圓存在性。
- Cognex 對應：In-Sight 1740 + DataMan 470 + In-Sight 3800 高 MP + 3D-L4000。
半導體 5 階段檢測場景對照
半導體製造從晶圓到最終測試共 5 大階段，每個階段檢測需求差異極大——從鏡面反射的晶圓 SEMI T7、銅綠對比的 IC 載板、字符點刻的 Lead Frame，到封裝後雷射打標 OCR，最後 Final Test 站做電性 / 外觀複檢。對視覺方案來說，解析度、光學配置、演算法都要量身定做。
| 階段 | 主要檢測項目 | 主要挑戰 | 推薦 Cognex 機型 |
|---|---|---|---|

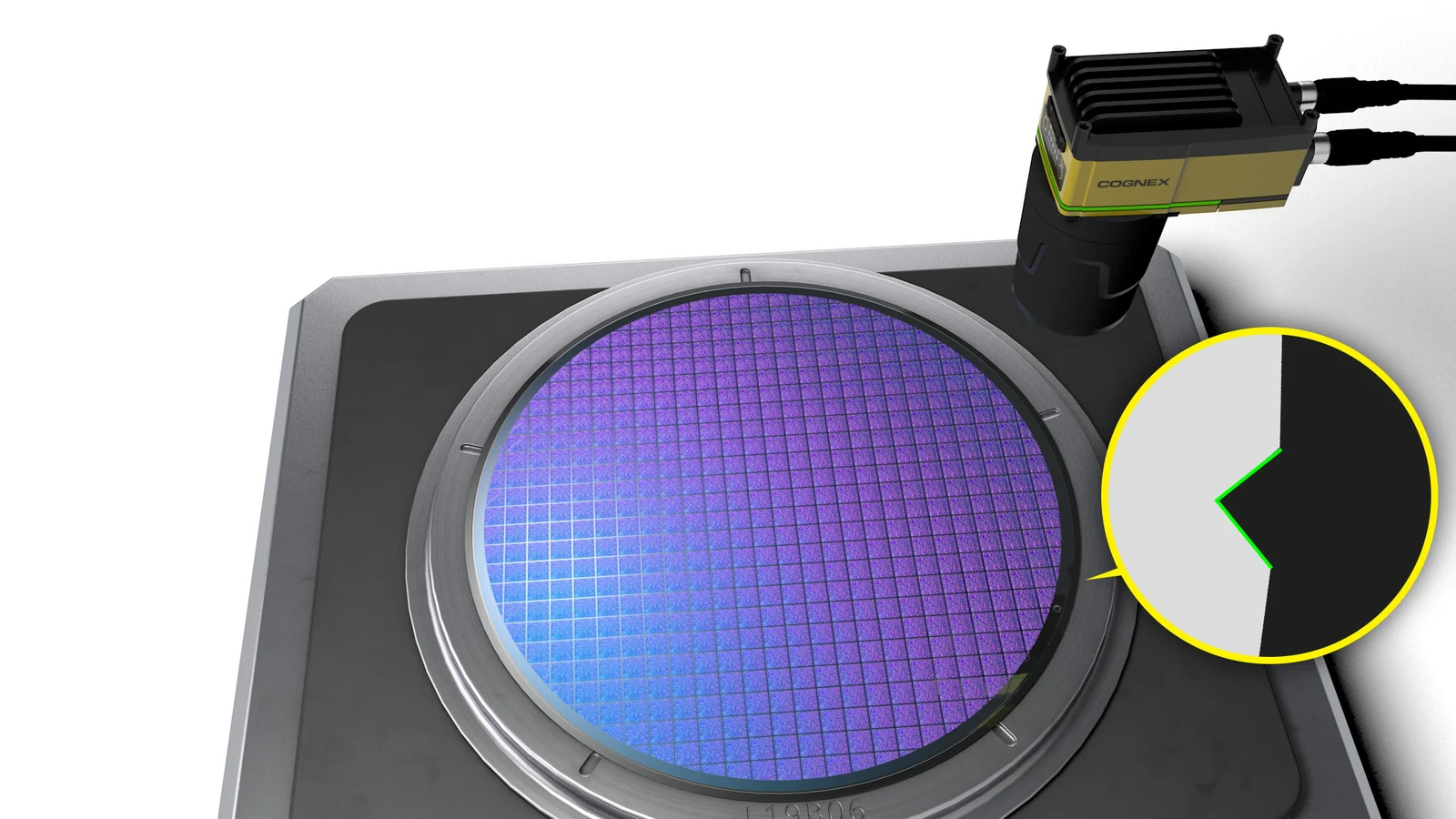

| 1. Wafer 晶圓 | SEMI T7 條碼讀取、Notch 對位、表面瑕疵 | 鏡面反射、cell 極小（5-10 mil）、製程後對比變淡 | In-Sight 1740 系列 |
| 2. IC 載板 / Substrate | DataMatrix 讀取、銅箔 / 綠漆瑕疵、Trace 完整性 | 銅 / 綠漆對比變化、極小條碼、製程後變形 | DataMan 280 / DM 470 + In-Sight 3800 |
| 3. Lead Frame | 字符 / 雷射條碼追溯、Pin 缺損、彎曲 | 框架角度變化、字符變異、金屬反光 | DataMan 280 + PatMax 定位 |
| 4. 封裝（Assembly） | Wire bonding、Bump / 焊球、Die 對位、雷射打標 | 3D 共面性、字符變異、銅柱微米級瑕疵 | In-Sight 3800 高 MP + In-Sight D900 + 3D-L4000 |
| 5. Final Test / 出貨 | 封裝後 OCR、外觀複檢、包裝盤 / 載帶條碼 | 雷射打標深淺不一、批量字符變異 | In-Sight D900 + In-Sight L38（3D 雷射輪廓 + VisionPro PC 軟體） |
※ 具體機型支援以 Cognex 各機型 datasheet 為準。
先進封裝（Advanced Packaging）視覺檢測需求
傳統封裝（QFN / BGA）演進到 FOWLP / 2.5D / 3D IC / Chiplet 後，視覺檢測門檻全面提升——從「外觀看得到」進化到「微米級結構 + 3D 量測 + 異質整合對位」。
| 封裝技術 | 核心結構 | 視覺檢測重點 |
|---|---|---|
| FOWLP（Fan-Out Wafer Level Packaging） | RDL（Redistribution Layer）線路、無載板 | RDL 線路完整性、Die shift（晶片偏移）、表面瑕疵 |
| 2.5D（CoWoS 類） | Silicon Interposer + Bump + Die | Bump 共面性、Interposer Trace、TSV 對位 |
| 3D IC（SoIC 類） | 多層 Die 堆疊 + Hybrid bonding | Die-to-Die 對位精度、堆疊高度共面性、表面缺陷 |
| Chiplet | 多個 Chiplet 異質整合、UCIe 介面 | 每個 Chiplet 條碼追溯、整合後對位、Bump 數量爆增 |
視覺需求三大升級：
- 解析度：傳統封裝 2-5 MP；先進封裝需 5-25 MP（單個 Bump 微米級）。
- 3D 量測能力：Bump 共面性、Die 堆疊高度差屬幾微米誤差，必需雷射輪廓 3D 量測。
- AI 深度學習：Wafer 級表面變異瑕疵、Chiplet 整合後異常，規則式視覺難處理，需 ViDi 深度學習 處理變異瑕疵分類。
※ 具體解析度需求與光學配置請依您的最小檢測單元、視野、節拍個案評估，並以 Cognex 各機型 datasheet 為準。
Cognex 半導體機型對照（In-Sight 3800 / D900 / L38 + DataMan 280）
VSK 在半導體應用最常配置的 Cognex 機型有四款，分屬「條碼讀取」與「視覺檢測 / AI OCR」兩大類：
| 機型 | 類別 | 半導體適用場景 | 核心優勢 |
|---|---|---|---|
| DataMan 280 | 高速工業條碼讀取器 | IC 載板 DataMatrix、Lead Frame 字符 / 雷射條碼、封裝後條碼追溯 | 1DMax / 2DMax / HotBars / PowerGrid 四項演算法、Gigabit Ethernet（1 GB/sec）+ USB-C + PoE、PROFINET (class B) / EtherNet/IP / SLMP / CC-Link / Modbus TCP / OPC-UA、雷射十字 aimer、DM280 = 1440×1080（1.5MP class）/ DM282 = 1920×1080（2MP）〔以 datasheet 為準〕 |
| In-Sight 3800 | 智慧相機（高 MP） | IC 載板表面瑕疵、Bump / 焊球外觀、Final Test 外觀檢測 | 傳統規則式視覺 + AI Edge Learning、多解析度選項、In-Sight EasyBuilder |

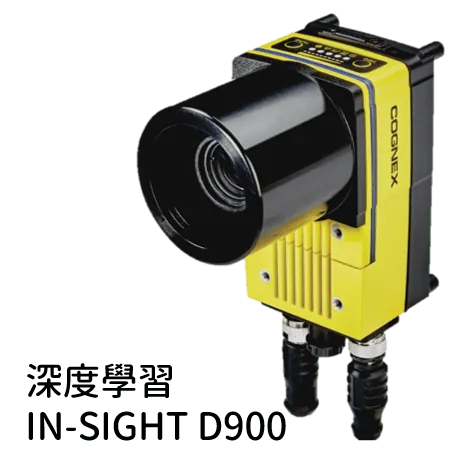

| In-Sight D900 | AI 一體化邊緣視覺 | 封裝後雷射打標 OCR、Wire bonding 異常、變異字符 / 變異瑕疵 | 內建 ViDi 深度學習（Read / Detect / Classify），不需 PC |
| In-Sight L38 | 3D 雷射位移感測器（必搭 PC + VisionPro） | 3D 表面輪廓量測、先進封裝 Bump / Die 共面性、Chiplet 整合後 3D 變異檢測、焊接 3D 品質 | 3D 雷射位移感測（三角測量 / laser displacement，非結構光）+ VisionPro PC 軟體（3D + 2D 規則式工具集），五種 SKU 涵蓋 Z 軸 44–1100 mm。AI / 深度學習需另搭 ViDi 軟體（PC + GPU）；非相機端 Edge Learning 一體機。〔SOURCE · Cognex In-Sight L38 + VisionPro Datasheet〕 |
機型選擇邏輯
- 純條碼讀取站 → DataMan 280 / 380 / 470（中等難度 IC 載板選 280；高難度 DPM 選 470）
- 規則式外觀檢測 → In-Sight 3800（高 MP 機型處理小視野高解析）
- 變異字符 / OCR → In-Sight D900（ViDi Read 學習雷射打標變異字符）
- 先進封裝 Bump / Die 高度 3D 量測 → In-Sight L38（3D 雷射位移 + VisionPro PC 軟體，量測 Bump 共面性 / Die 堆疊高度差；AI 瑕疵分類需另搭 ViDi 軟體）
- 3D 共面性 / Bump 高度 → 3D-L4000（獨立雷射輪廓 3D 量測，需搭配 VisionPro 軟體 + PC 主機；與 In-Sight standalone 機型架構不同，需整合工程「並聯」部署）
※ 具體機型 / 解析度 / 視野 / 工作距離以您的樣品實測結果與 Cognex 各機型 datasheet 為準。
先進封裝 vs 傳統 PCB AOI 差別
| 維度 | 傳統 PCB AOI | 先進封裝 AOI |
|---|---|---|
| 檢測對象 | SMT 焊接、PCB 表面 | 晶圓、中介層、銅柱、焊球、Bump |
| 規範 | IPC-A-610H（現行）/ J-STD-001H | SEMI 系列（T7 / T1 / M1 等）+ JEDEC 包裝規範 |
| 解析度需求 | 2-5 MP | 5-25 MP（極小條碼 / Bump） |
| 3D 需求 | 較少 | 高（Bump 高度 / 共面性） |
| 典型廠商 | SMT AOI 廠商（牧德 TRI / Koh Young / Test Research） | 先進封裝 AOI 主流：KLA / Onto Innovation / Camtek；smart camera 補強：Cognex 高解析機型 + 3D-L4000 |
三段檢測架構

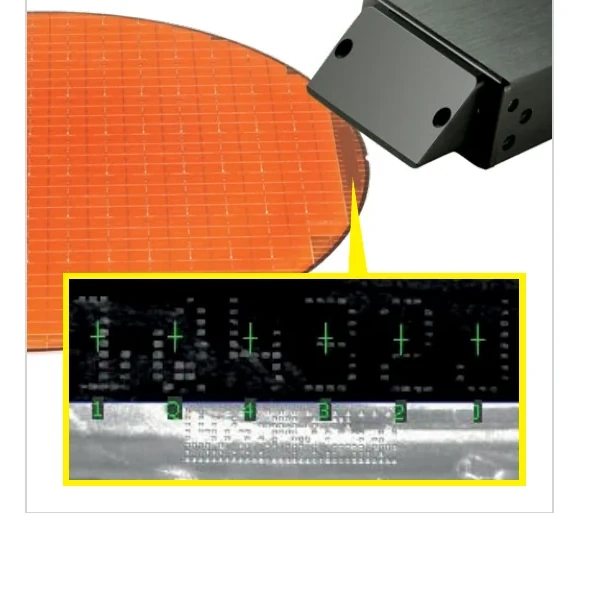

段 1：晶圓 SEMI T7 條碼讀取
每片晶圓在 Fab 內要經 300-500 個製程站，每站讀取晶圓 ID 才能追溯。
- 條碼格式：SEMI T7 DataMatrix（雷射蝕刻晶圓背面 notch 附近）
- 讀取挑戰：cell size 5-10 mil、晶圓鏡面反射、製程後對比變淡、載具遮擋
- 推薦機型：Cognex In-Sight 1740（半導體晶圓專用，支援 SEMI T7 + 晶圓 OCR + BC412 / IBM412 / QR）
- 三機型差異：1740（紅光 LED + CMOS 752×480）/ 1741（紅光 LED + CCD 1024×768）/ 1742（IR 紅外 LED + CCD 1024×768）— 依鍍膜反射特性選：淺色光面選紅光、深色 / 抗反射鍍膜選 IR〔以 Cognex In-Sight 1740/1741/1742 datasheet 為準〕

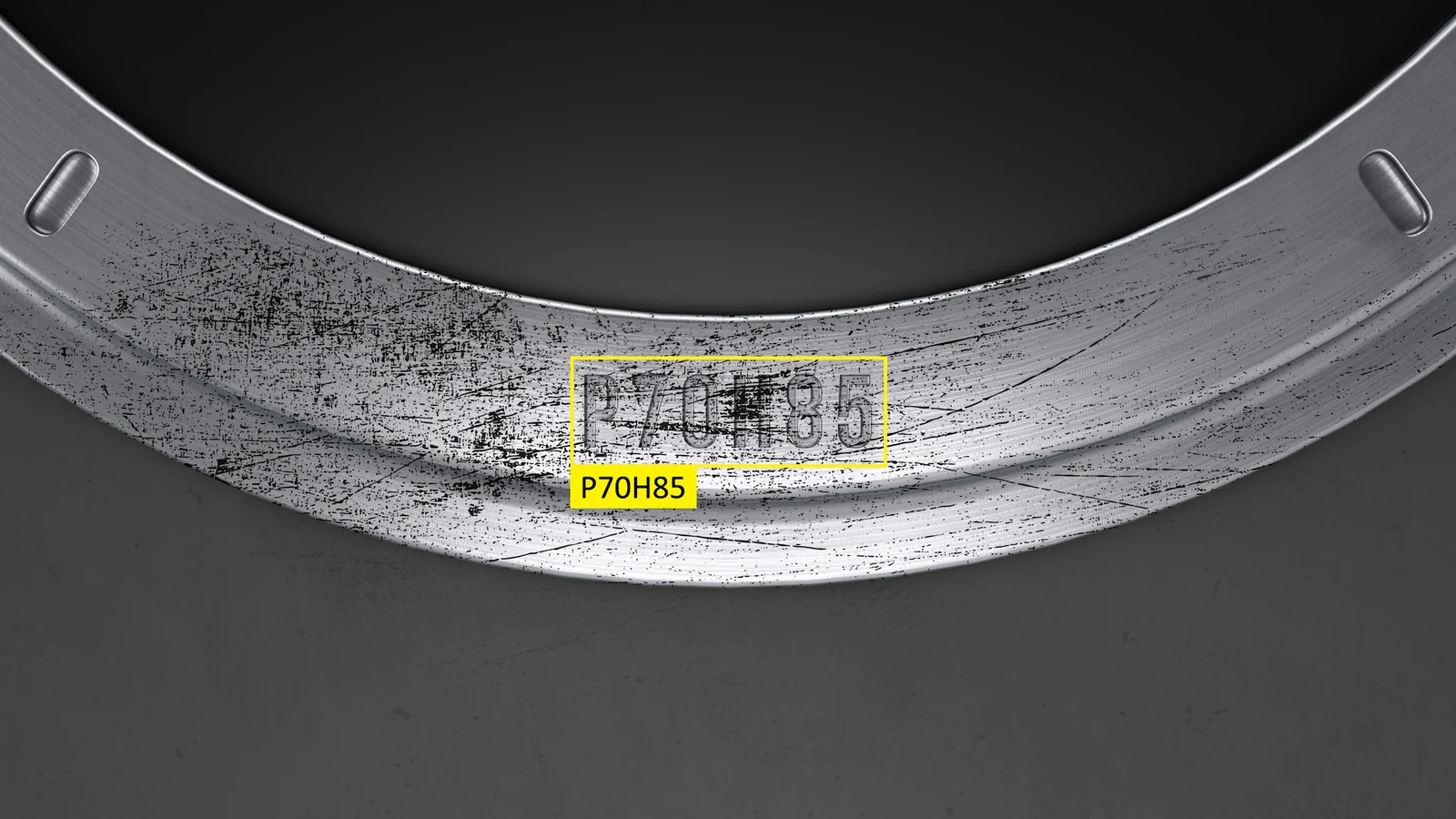

段 2：IC 載板（Substrate）蝕刻條碼讀取
BGA / QFN / Flip-chip / CoWoS 載板都需 DataMatrix 條碼追溯（雷射蝕刻或噴墨）。
- 條碼類型：DataMatrix / GS1 DataMatrix 雷射蝕刻
- 讀取挑戰：載板表面銅 / 綠漆對比不一、極小 cell size、製程後變形
- 推薦機型：DataMan 470（旗艦 DPM）+ DataMan 475V（ISO 驗證）
- 演算法：2DMax + PowerGrid（處理破損 / 模糊條碼）
段 3：銅柱 / 焊球 / Bump 高解析 3D 檢測
2.5D / 3D 封裝核心是 Bump / TSV（Through-Silicon Via）— 上千個微米級銅柱凸塊，每個都要檢測高度共面性、表面瑕疵。
- 檢測項目：Bump 高度共面性、表面瑕疵、缺失 Bump、變形
- 推薦機型：In-Sight 3800 高 MP（12 / 16 MP 機型）並聯 3D-L4000（獨立雷射輪廓 3D 量測，需 VisionPro 軟體 + PC 主機）
- 演算法：PatMax 圖樣定位 + 獨立 3D 量測模組 + ViDi AI 瑕疵分類
- 整合架構：In-Sight 3800 為 standalone 智慧相機，3D-L4000 屬 VisionPro 系列需 PC 主機；兩者為「並聯部署」而非「整合」，產線需保留 PC 機櫃與通訊整合工程
為什麼先進封裝 AOI 是 2026 最大成長缺口？
AI 晶片帶動 CoWoS（Chip-on-Wafer-on-Substrate）、InFO（Integrated Fan-Out）、SoIC（System on Integrated Chips）等先進封裝爆發。傳統封裝（QFN / BGA）演進到 2.5D / 3D 封裝後，AOI 檢測難度與重要性大幅提升：
- 市場規模：2030 AOI 市場預估 250 億美元、CAGR 10.3%〔市場數字來源：第三方產業研究報告（Yole / IDC / Gartner 等），實際數字以最新版本為準〕
- 單片成本：CoWoS 晶圓單片價格遠高於傳統 IC，瑕疵成本指數成長
- 檢測點增加：傳統封裝 5-10 個 CCP，先進封裝可達 30+ 個（實際 CCP 數量依封裝結構與產線設計而定）
FOUP AOI — Fab 廠晶圓搬運必備
FOUP（Front Opening Unified Pod）是半導體 Fab 標準晶圓搬運盒（裝 25 片 300 mm 晶圓）。FOUP 在 AMHS（Automated Material Handling System）自動化搬運中扮演關鍵角色。
FOUP AOI 用於：
- 載具識別：讀取 FOUP 外殼條碼，確認流向正確
- 晶圓存在性檢測：FOUP 內有幾片晶圓、有無錯位 / 雙裝 / 缺片
- 載具表面清潔度：避免污染進入製程
- 整合 AMHS：自動搬運機器人讀取 FOUP ID 確認去向
推薦機型：DataMan 380（FOUP 外殼條碼）+ In-Sight 1740（晶圓 ID 讀取）+ 自訂光源（透過 FOUP 視窗讀取）。
先進封裝 AOI 完整方案配置範例
| 應用站 | 推薦 Cognex 機型 | 配置重點 |
|---|---|---|
| 晶圓 SEMI T7 讀取 | In-Sight 1740 / 1741 / 1742 | 依鍍膜選 LED 波長 |
| FOUP 載具識別 | DataMan 380 | 透過 FOUP 視窗讀取 |
| IC 載板蝕刻條碼 | DataMan 470 / 475V | 2DMax + PowerGrid 高難度 DPM |
| Bump / 焊球 3D 量測 | In-Sight 3800 (16MP) + 3D-L4000 | 高解析 + 3D 共面性 |
| 表面瑕疵 AI 檢測 | In-Sight D900 + ViDi | 深度學習處理變異瑕疵 |
※ 具體機型支援以 Cognex 各機型 datasheet 為準。
想評估先進封裝 AOI 方案？
請提供：
- 封裝類型（傳統 BGA / QFN / Flip-chip / CoWoS / InFO / SoIC）
- 檢測站點（晶圓 / 載板 / Bump / Pack）
- 樣品照片 + 條碼樣品（OK + NG 各 3-5 件）
- 解析度與精度需求
- 產線速度（件/分鐘）
VSK 工程師將與您聯繫提供 Cognex 機型對應建議、樣品評估、報價諮詢。
