Cognex DataMan 8700 手持 DPM 條碼讀取器 — 康耐視 DM8700 HDR+ + PowerGrid

依「光源 + 鏡頭 + 最小條碼尺寸」反推:**8700DX** — 整合紅光漫射 + 偏振 + 直射 + 8 mm 液態鏡頭 (HSLL 自動對焦),挑戰級 DPM (反光 / 圓柱 / 暗色表面) 旗艦,最小 1D/2D 3 mil / 5 mil;**8700DQ** — 白光漫射 + 6.2 mm 定焦,well-marked DPM + 印刷標籤,3 mil / 5 mil;**8700LX** — 紅光直射 + 8 mm 定焦,印刷標籤為主,4 mil / 5 mil;**8700HD** — 紅光漫射 + 12 mm 定焦,**最小 1D/2D 2 mil / 2 mil**,細小印刷碼首選。〔SOURCE · DataMan 8700 Datasheet DSDM8700-06-2025〕

**High Speed Liquid Lens (HSLL)** = 高速液態鏡頭自動對焦技術,只有 8700DX 配備。工作距離改變時可自動對焦、不需重新設定或等待,景深範圍更大但不犧牲光學品質。對 kitting 撿料 / 抽檢 / 多工件距離混合的場景特別有用。DQ / LX / HD 為定焦鏡頭。

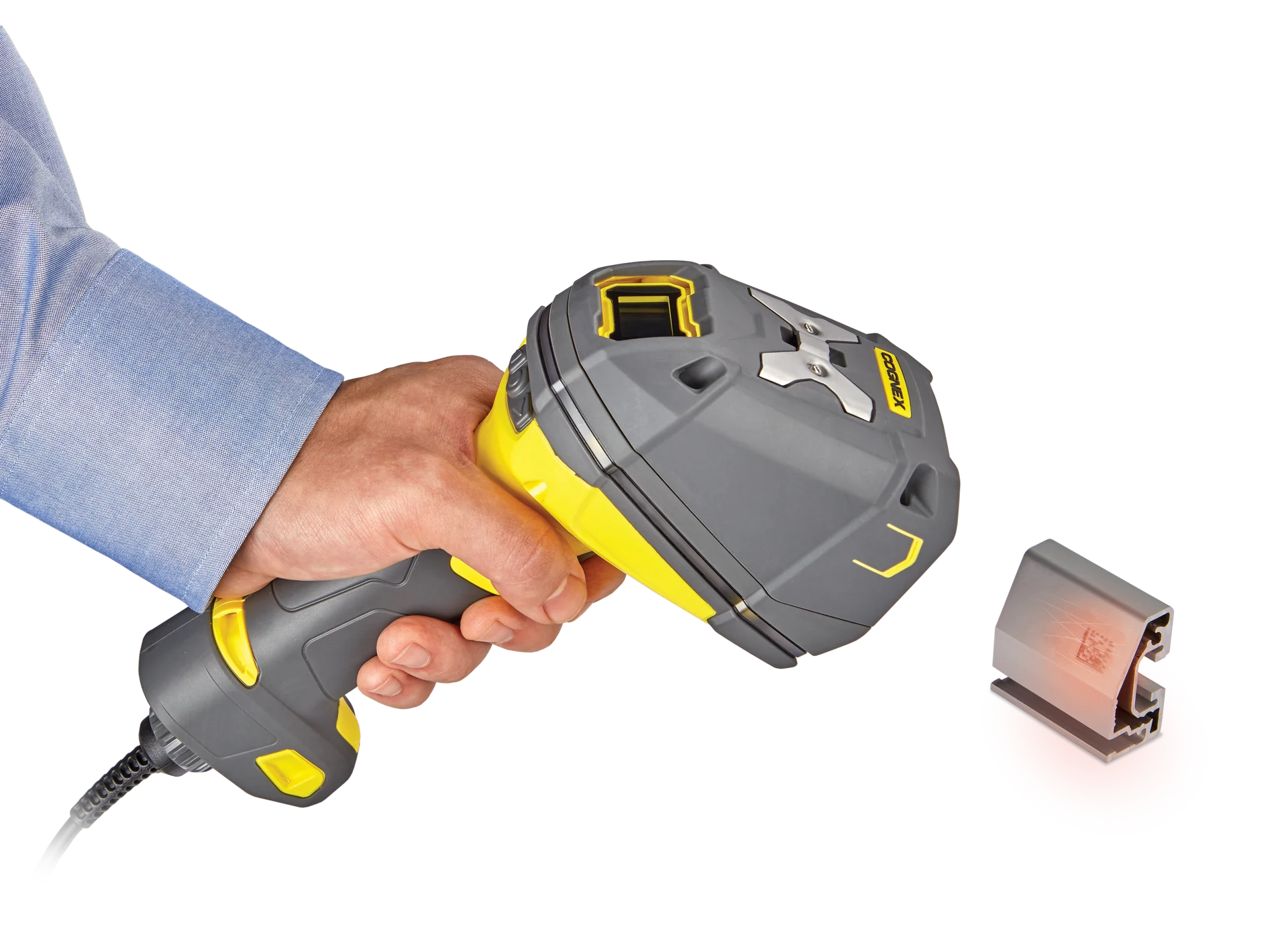

依官方 Datasheet:(1) **2DMax with PowerGrid** — 即使 finder pattern / clocking pattern / quiet zone 嚴重損壞或完全消失仍可解碼;(2) **DX 機型整合漫射 + 偏振 + 直射三種光源** — 對應 dot peen 點壓、雷射蝕刻、反光金屬、圓柱表面、深色背景,影像無 hot spot;(3) **HDR 高動態範圍** — 暗部雜訊降低、低對比碼仍可讀;(4) 多核心處理器 < 150 ms 解碼。

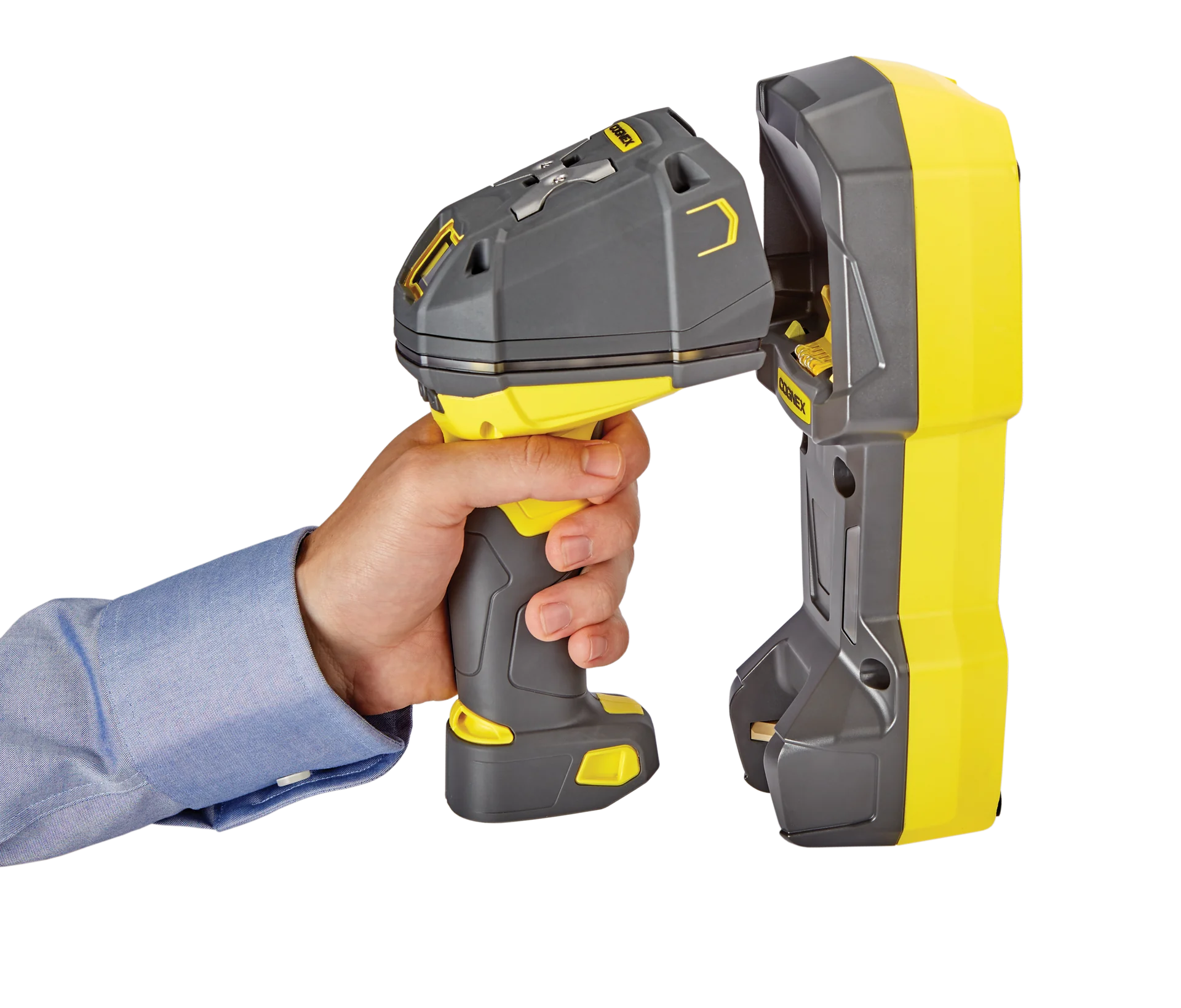

依官方 Datasheet:電池為 **3.7 V 5000 mAh Li-ion**,**單次充電 125,000+ 次掃描** (Wireless Unit Scans per Full Charge)。可選 DMA-MBC-5000-00 多槽充電座、DMA-BATTERY-5000 備用電池。換班式作業可備兩顆電池輪替。

依官方 Datasheet:**IP67** 防塵防水 (水下 1 m 可運作)、符合 ISO 抗油規範;**從 2.5 m 混凝土地面多次跌落 (multiple drops)**;**1 m 高度翻滾 5000 次 (tumble test)**;工作溫度 0–40 °C、儲存 -40–60 °C、相對濕度 95% 非凝結。底座為 IP65。

依官方 Datasheet 原生支援:**有線** — USB、RS-232、Ethernet (TCP/IP、FTP、EtherNet/IP、PROFINET、MC Protocol、Modbus TCP);**無線** — 藍牙直連 (手機 / PC / 平板)、藍牙連 Intelligent Base Station (底座再透過 Ethernet 工業協定 / RS-232 / USB 接 PLC 或 PC)、Wi-Fi 基礎設施模式 (透過路由器連 PC)。EtherNet/IP / PROFINET / Modbus TCP 為原生內建。

依官方 Datasheet:機身 OLED 顯示螢幕 + 設定按鈕,可顯示**無線訊號強度 / 電池電量 / 條碼資訊 / 讀取器名稱 (MyDataMan 命名)**,免接 PC 即可在現場完成設定 + 開始掃描。回饋包含 LED 環光 (顏色編碼)、強力蜂鳴器、震動三種。

**1D** — UPC / EAN / JAN、Codabar、Interleaved 2 of 5、Code 39、Code 128、Code 93、POSTNET、PLANET Code、IMB、Postal。**2D** — Data Matrix、QR、MicroQR、PDF417、MaxiCode、Aztec。**資料驗證** — US DoD UID、GS1、ISO 15434、ISO 15418。

可以。VSK 提供 POC 服務 — 請提供您的工件 (含 DPM / 細小印刷 / 變形 / 低對比樣本各 20-50 件 OK + NG) + 工作距離 + 節拍需求,VSK 工程師會聯繫安排到 實機評估與機型推薦 (DX / DQ / LX / HD 哪一台對應您的場景),輸出 POC 報告含讀取率與選型建議。

本頁所有 DataMan 8700 規格、4 機型、演算法、感測器、鏡頭、光源、通訊協定、電池、防護等級、條碼類型資料,**全部憑據 Cognex DataMan 8700 Series Datasheet (官方文件號 DSDM8700-06-2025)**。應用圖片皆從 Cognex 官方 ImageRelay 圖庫 (`cognex.imagerelay.com`) 下載。本頁不含任何推測 / 揣摩 / 行銷美化內容;datasheet 未列示之規格 (如藍牙距離 / 電池小時數 / 跌落次數上限) 一律不寫。
