Cognex DataMan 580 高端手持條碼掃描器 — 康耐視 DM580 HDR+ + DPM 讀取

**580** = 物流分揀旗艦 (9 MP + 1D/2D QuickSort + HDR+ + MRS + Modular Vision Tunnel),為高量配送中心、機場 BHS、跨境電商隧道分揀設計。**503** = 物流入門讀碼器,中速分揀適用。**380** = 高效能固定式產線讀碼器,適合製造現場追溯,非物流隧道方案。**470** = 難讀 DPM 旗艦,強反光金屬蝕刻 / 極端低對比 DPM 必選。物流大規模隧道分揀選 580、產線追溯選 380 / 470。

傳統 multi-core 解碼為循序流程 — 找到一顆解一顆,影像多碼即跑多輪解碼引擎。**1D/2D QuickSort** 是 Cognex 物流分揀專屬演算法,同步定位整張影像全部 1D / 2D symbology,並行解碼後配對到對應包裹。Cognex 官方數據:單碼吞吐量 +15% (33→38 scans/sec)、多 shipping label 吞吐量 +230% (10→33 scans/sec)。〔SOURCE · DM580 Datasheet DM580DS-02-2025〕

HDR+ 是 Cognex 對傳統 HDR 的演算法演進,**自動局部對比增強** — 單次曝光即合成均勻明暗影像,不需多張合成。Cognex 官方數據:景深較傳統 HDR +30%、線速較一般 sensor +82%、較傳統 HDR +75%。對物流「白信封 + 黑塑料袋同畫面」「反光紙箱」「半透明膜」等高對比場景特別關鍵。〔SOURCE · DM580 Datasheet DM580DS-02-2025〕

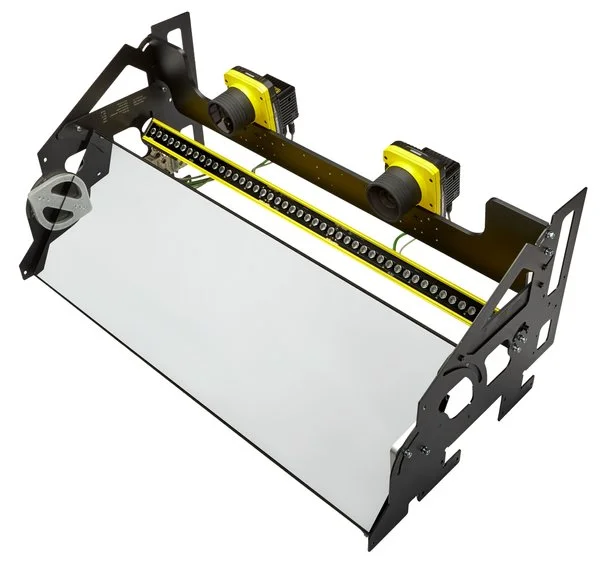

Cognex 為高量物流設計的「多面無觸碰讀碼隧道」模組化框架 — 包裹通過時,多支 DataMan 580 + MRS 同時讀取上下左右前後 5 / 6 面條碼,不需翻面。內建 Tunnel Commissioning Assistant 快速組態整條隧道、3D Field Calibration 整合 dimensioner、Dynamic Test App 驗證安裝。可換模組支援不同包裹尺寸 / 新 symbology / 升級線速。

依工作距離選焦距 (Cognex datasheet 官方視野圖):**16 mm F6** — 900 mm 工作距離 Near FoV 640 mm、1600 mm Far FoV 1135 mm。**25 mm F6.5** — 1700 mm Near FoV 770 mm、2500 mm Far FoV 1130 mm。**35 mm F6** — 1800 mm Near FoV 575 mm、2700 mm Far FoV 865 mm。可選手動或高速液態鏡頭。請提供輸送帶寬度 + 安裝高度,VSK 協助選型。

依 Cognex datasheet:RS-232、TCP/IP、PROFINET、EtherNet/IP、SLMP、Modbus TCP、NTP、SFTP、FTP、MRS、CC-Link,並支援 Java Scripting 自訂協定。電源支援 24 V ± 10% 或 PoE (Power over Ethernet) Class 3。

材質鋅合金 / 鋁合金、重量 1780 g、防護 IP67、RoHS 認證、通過 EU CE / US FCC / TUV CB NRTL IEC 61010 / Korea KCC。工作溫度 0–40°C、儲存溫度 -10–60°C、濕度 < 95% 非凝結。功耗無照明 < 15 W、外接照明 < 40 W、峰值 < 2 A。〔SOURCE · DM580 Datasheet DM580DS-02-2025〕

Cognex Edge Intelligence (EI) 統一管理整條 Tunnel 內多支 DM580 — 多裝置同時組態、即時讀取率 / 效能儀表板、影像歸檔、讀取率趨勢分析。出問題時可快速定位根因。亦可用 DataMan Setup Tool 作為熟悉的替代工具。

可以。VSK 提供 PoC 試用 — 客戶寄送代表性包裹樣本 (信封 / 紙箱 / 塑料袋各 20-50 件,含 OK / NG 條碼樣式) 到 ,或安排到客戶現場驗證。VSK 工程師將輸出 PoC 報告,含讀取率、QuickSort 多碼配對準確率、MRS 同步驗證、Modular Vision Tunnel 整合建議。

本頁所有 DataMan 580 規格 — 9 MP / 4096×2160 / 2/3" CMOS / 像素 7.84 μm² / 電子快門 29 μs–400 ms / 38 Hz / 16-25-35 mm 鏡頭 / I/O / 通訊協定 / 24 V 或 PoE Class 3 / 1780 g / IP67 / 工作 0–40°C 等,**全部憑據 Cognex DataMan 580 Datasheet (Lit. No. DM580DS-02-2025)**。吞吐量 +15% / +230%、HDR+ 景深 +30% / 線速 +82% / +75% 等數據亦由 datasheet 直接引用。本頁不含任何推測 / 揣摩 / 行銷美化內容,datasheet 未列出之具體 PLC / MES 串接方案由客戶或系統整合商負責。

DataMan 580 屬物流分揀旗艦級固定式條碼讀取器 (9 MP + 1D/2D QuickSort + HDR+ + MRS + Modular Vision Tunnel),相對預算為 DataMan 系列中物流隧道方案最高階等級之一。實際總預算需含 DM580 本體 (1780 g / IP67)、16 / 25 / 35 mm 鏡頭 (手動或 HSLL 液態鏡頭)、Modular Vision Tunnel 框架、MRS 同步配置、Edge Intelligence Tunnel Manager 配置、整合工時等項目;單站投資門檻較高、適合高量配送中心 / 機場 BHS / 跨境電商隧道分揀,單站攤提到大量包裹後讀取成本反而低。整合工時通常佔整案 30-50% (隧道規模越大佔比越高)。建議提供包裹樣本 + 輸送帶寬度 + 線速給 VSK 工程師做 POC 後再出具具體報價,實際視專案而定。

單站讀取 (單支 DM580 + 簡單 PLC trigger + 標準鏡頭) 約 3-5 週可上線。中型隧道 (5-side MVT 隧道 + MRS 多支同步 + Edge Intelligence Tunnel Manager 配置 + HDR+ 調校) 約 8-14 週。大規模分揀中心 (多條 6-side 隧道 + 3D Field Calibration 整合 dimensioner + Tunnel Commissioning Assistant + WMS / SCADA 串接) 14-24 週,搭配 Dynamic Test App 持續驗證。實際時程視包裹樣本品質、產線停機時間、隧道機構施工、WMS 整合介面到位狀況、IT 與物流部門配合度而定〔以實際 POC 讀取率結果為準〕。

依 Cognex 官方應用與物流產業部署經驗:大型物流中心 (3PL 倉儲多面無觸碰隧道分揀、卸貨門掃描)、跨境電商物流 (亞馬遜 / 阿里巴巴 / Shopee 等高量包裹分揀)、快遞配送中心 (FedEx / UPS / DHL / 黑貓 / 嘉里 / 新竹貨運 隧道分揀)、機場行李處理系統 (BHS Baggage Handling System 5/6 面讀碼)、電商倉儲 (PChome / momo / 蝦皮 出貨隧道)、3PL 自動分揀中心 (棧板 + 包裹混合)、製造業大型成品配送倉 (出貨 5-side 驗證)、冷鏈物流 (冷藏包裹高速分揀)、醫藥批發中心 (大批量藥盒分揀追溯)、退貨處理中心 (反向物流隧道)。一般單站讀碼追溯 (非隧道規模) 建議考慮 DM280 / DM380 等較親民方案。
