物流 體積 / 3D 量測
物流 體積 / 3D 量測 解決方案
2 個 案例參考。物件體積、棧板計費、表面 3D 輪廓量測 — 結構光精度 ±0.01-5 mm。
RECOMMENDED · 推薦機型
本應用推薦 Cognex 機型

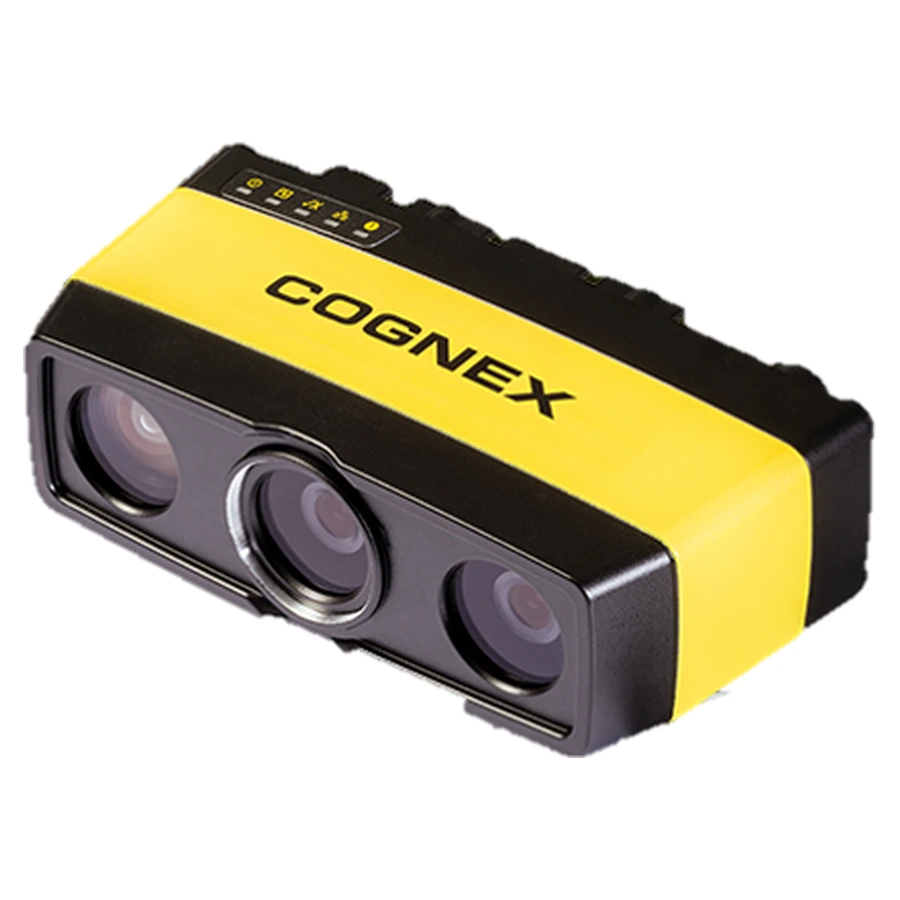

Cognex 3D-A1000 物流體積量測系統
專為物流應用而生的快速、準確體積量測 — 三維 Symbolic Light（符號光 / 編碼光）專利技術，原廠校準 15 分鐘部署。

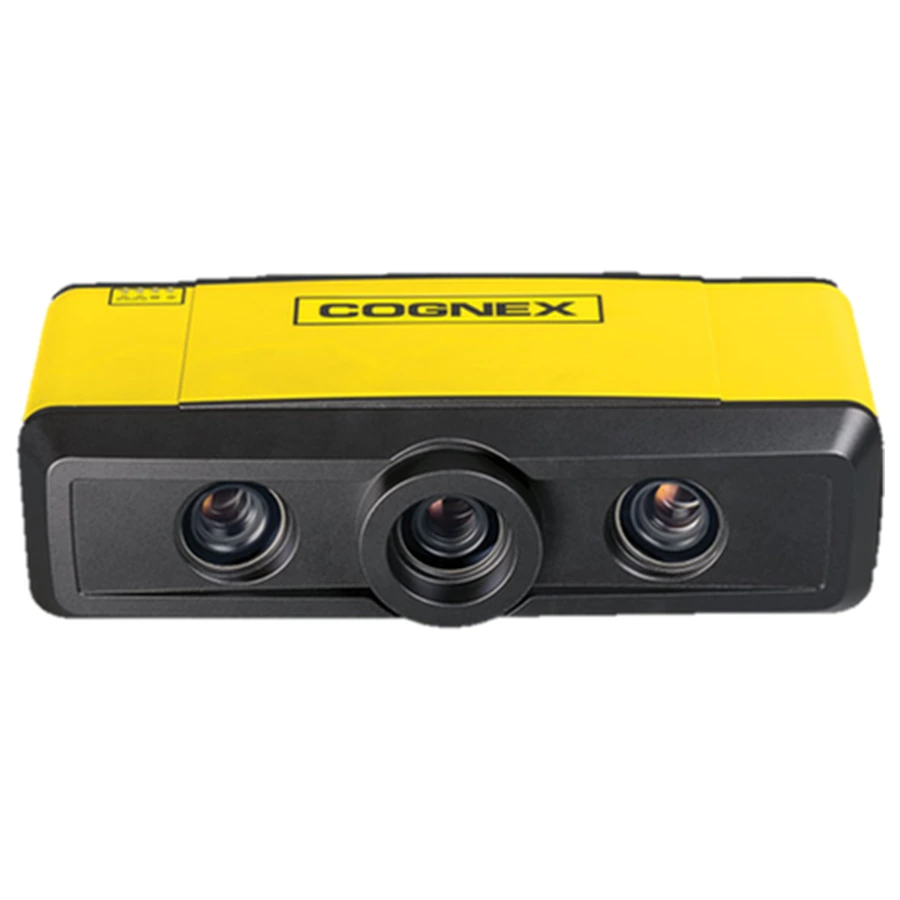

Cognex 3D-A5000 三維面陣掃描相機
三維面陣掃描相機 — 3D LightBurst 藍光圖案 200 毫秒擷取 150 萬點 3D 點雲。
Cognex In-Sight L38 3D 雷射位移感測器（需配 VisionPro PC 軟體）
3D 雷射位移感測器（三角測量），搭配 VisionPro PC 軟體環境執行 3D + 2D 規則式工具集；5 種 SKU 涵蓋 Z 軸 44–1100 mm 量測範圍。需另備 PC 主機（非一體機）。
INTERACTIVE TOOLS · 免費評估
為您的 物流 體積 / 3D 量測應用，30 秒拿到評估建議
3 個免費工具，回答幾個問題或上傳樣本，VSK 工程師接手提供具體建議。
DEEP DIVE · 3D 技術
DWS 系統為何用 3D 結構光量測
DWS (Dimensioning · Weighing · Scanning) 是物流業自動化 in-motion 量測系統、關鍵是 3D 結構光 相對於傳統 2D 攝影機的技術優勢：
- 單次擷取獲得 3D 點雲 (Point Cloud) — Cognex 3D-A1000 專利技術可在一張影像獲取完整 3D 資訊、免多角度重建。
- 支援非規則物件 (Irregular) — 不僅方形箱、也能量測異形物 (機場行李、開蓋包裹、突出部分)。
- 環境光容忍度高 — 結構光主動光源、不受環境光影響。
- In-motion 高速量測 — 適合 conveyor belt 連續進料、無需停機。
〔Source · Cognex 3D-A1000 Dimensioning Datasheet EN〕
SELECTION · 選型對照
Cognex 3D-A1000 vs 3D-A5000 vs DSMax 定位差異
| 項目 | 3D-A1000 | 3D-A5000 | DSMax |
|---|---|---|---|
| 技術 | 結構光 (Symbolic light) | 結構光 (高解析度) | 3D 雷射線掃描 |
| 主要應用 | 物流 DWS · 體積量測 | 機器人視覺 · 精密量測 | 高解析度 3D profile |
| 工作距離範圍 | 中距離 (物流優化) | 近距離 (精密) | 依配置 |
| In-motion | ✓ (single-shot) | ✓ | ✓ |
〔詳細規格請參考各機型 Cognex 官方 datasheet、實際選型可與 VSK 工程師依產線條件討論〕
COMPLIANCE · 稱重合規
NTEP · OIML R129 · 稱重合規對照
DWS 系統若同時做 計費 (Freight billing) 用途、需依國際稱重合規標準：
- NTEP (北美 Legal-for-Trade) — 由 NCWM 認證、Cognex 3D-A1000 需搭配 NTEP-approved 秤具構成完整 legal-for-trade 計費系統。
- OIML R129 (國際) — 國際法定計量組織對自動 dimensioning 設備的建議、國際運輸適用。
- MID (歐盟) — Measuring Instruments Directive 2014/32/EU、歐盟境內計費用途需符合。
〔認證範圍與適用地區依產品配置 + 客戶端法規要求為準、可與 VSK 工程師 + Cognex 原廠確認〕
FAQ · 常見問題
DWS 3D 體積量測 · 常見問題
Q1 · Cognex 3D-A1000 適合哪些物流場景？
A：依 datasheet 定位：Distribution & Warehousing (配送中心 + 倉儲) + Airport Baggage Handling (機場行李)。應用含：估算運費、找回失去營收、優化儲存密度、追蹤登記物品、有效分揀產品、免除人工量測、開蓋 / over-pack 偵測、標籤位置檢查、out-of-gauge 偵測。〔Source · Cognex 3D-A1000 Dimensioning Datasheet EN〕
Q2 · 為什麼不用 2D 相機做體積量測？
A：2D 相機只能取得平面尺寸、無法量測高度。物流計費需 L×W×H 完整 3D 尺寸。傳統 2D + 距離 sensor 組合方案、精度低 + 複雜度高。3D-A1000 專利結構光技術 single-shot 獲取 3D 點雲、精度 + 速度雙贏。
Q3 · 3D-A1000 vs 3D-A5000 該選哪個？
A：3D-A1000 為物流 DWS 應用優化 (中距離、in-motion、規則 + 非規則物件)；3D-A5000 為機器人視覺 / 精密量測 (近距離、高解析度)。若應用是物流計費 → 3D-A1000；若是機器手臂導引 / 精密 pick-and-place → 3D-A5000。
Q4 · DWS 系統的秤要另外買嗎？
A：Cognex 3D-A1000 是 dimensioning 攝影機、weighing 部分需搭配獨立秤具 (NTEP-approved 若需 legal-for-trade)。整合方案可與 VSK 工程師討論秤具品牌 + 通訊介面整合。
Q5 · 機場行李這種異形物件也能量嗎？
A：可以。3D-A1000 datasheet 明確列 "Irregular baggage dimensioning" 為典型應用。3D 點雲技術能處理非方形 / 有突出部 / 開蓋等異形物件、優於傳統只能量方形箱的量測方案。
Q6 · 產線速度上限？
A：3D-A1000 single-shot 結構光技術支援 in-motion 量測、實際 conveyor 速度上限依 (1) 物件尺寸範圍 (2) 精度要求 (3) 系統配置。具體速度 spec 請以 Cognex 官方最新資料為準或與 VSK 工程師依產線需求評估。
