Cognex DataMan 470 系列高端固定式讀碼器

**DM474** (1/1.8" CMOS / 3 MP / 2048×1536 / 達 80 fps / 鏡頭 10/16/24 mm) — 高速產線、節拍緊、視野中等的場景首選;**DM475** (2/3" CMOS / 5 MP / 2448×2048 / 達 24 fps / 鏡頭 12/16/25/35/40 mm + C-mount) — 大視野 / 細小條碼 / 高解析 DPM / 一拍多碼場景首選。兩者皆採 HSLL 液態鏡頭、HDR+、四大演算法、IP67、相同電源 / 通訊 / 輸出規格。

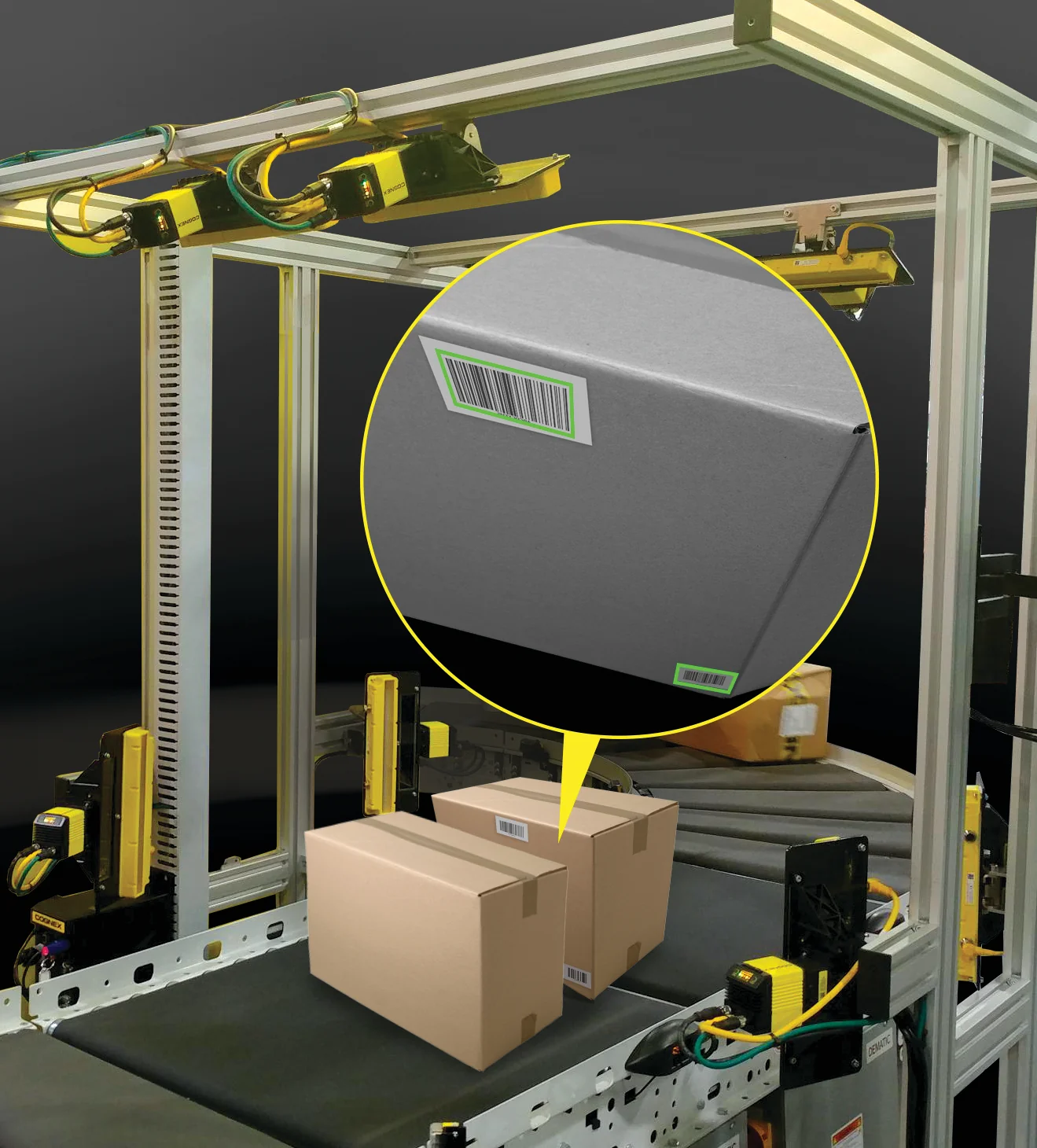

HDR+ (High Dynamic Range Plus) 是 Cognex 在 DataMan 470 系列導入的高動態範圍影像技術 — 飽和度提升 75%、速度提升 82%。針對反光金屬、雷射蝕刻、低對比、強曝光不均的表面有顯著讀碼率提升。〔SOURCE · Cognex DataMan 470 系列 中文型錄〕

依 Cognex 官方型錄,DataMan 470 系列內建四大演算法:**1DMax** (一維條碼)、**2DMax** (二維碼 DataMatrix / QR 旗艦)、**Hotbars** (高速一維解碼)、**PowerGrid** (破損 / 缺漏 DPM 碼修復)。可同時跑多演算法處理混合符號讀取。

**DM470 系列** = 「高端固定式 / 適用最棘手應用」(HDR+ / HSLL 液態鏡頭 / 模組化光學 / Xpand FOV 擴展 / 多讀碼器同步 / IP67 / 兼容 DM300/360)。一般產線 DM280 / DM380 足夠;**讀碼失敗會停線損失大、難讀 DPM、大視野一拍多碼、混合符號高速場景** 才選 DM470。

DataMan 470 支援單次拍攝多 ROI 解碼。DM475 的 5 MP 大視野 + Xpand 技術 (擴展 FOV 50%+) 特別適合 SMT Tray 盤、PCB 多 panel 追溯、3C 元件托盤批次掃描等「一拍多碼」應用,實際數量依條碼大小與密度。

HSLL (High Speed Liquid Lens) 是 DataMan 470 系列搭載的多級可調電子液態鏡頭,毫秒級工作距離切換,免機械對焦馬達。配合模組化鏡頭 / 光源 / 濾光片可換結構,適合多工位、多焦距、不規則高度產線一機處理。

DataMan 470 系列 IP67 (配合電纜和密封盤),工作溫度 0–57°C / 儲存 -20–80°C,認證含 CE、UL、RoHS、FCC、EN 62471:2006、IEC 60825-1。供電 24 VDC ±10% (200 mA max) 或 PoE Class 1,功耗 6 W max。重量 128 g (無鏡頭) / 177 g (含鏡頭)。

依 Cognex 官方型錄:PROFINET、EtherNet/IP、SLMP、Modbus TCP、NTP、SFTP、FTP、MQTT、RS-232、TCP/IP、Java 庫本地客戶端。Ethernet 介面提供 RJ-45 與 M12 兩種接頭選擇。

可以。VSK 提供 POC 服務 — 請提供您的條碼樣品 (含難讀 / 變形 / DPM / 低對比樣本各 10-30 件) + 工作距離 + 節拍需求,VSK 工程師將與您聯繫安排到 實機評估 DM474 / DM475 適合度,並輸出 POC 報告含讀取率、節拍實測與選型建議。

本頁規格依據 **Cognex DataMan 470 系列中文型錄(原廠官方 PDF),透過 OCR 提取規格資料**。所有解析度、感應器尺寸、鏡頭選項、通訊協定、電源、認證、防護等級資料,皆對應原廠型錄最後一頁規格表 (DataMan 474 + DataMan 475)。本頁不含任何推測 / 揣摩 / 行銷美化內容,不確定者標示 〔以 datasheet 為準〕。
