Cognex DataMan 380 高效能固定式條碼讀取器

**DM280** = 標準型,適合一般高速產線、單碼或簡單多碼。**DM380** = 高效能型 (1D/2D QuickSort AI 加速 + HDR+ + HSLL + HPIT + MRS 多讀碼器同步 + Edge Intelligence Tunnel Manager),大視野 + 多碼 + 物流分揀 Tunnel + 多 SKU 混合產線首選 — 一台抵多台。**DM470** = 旗艦型,難讀 DPM / 極端反光 / 極端低對比場景。實際選型請依條碼樣本與場景 POC 驗證。

依「解析度 vs 視野」反推:**DM3808** — 1/1.1" CMOS 2840×2840 (8.06 MP),適合中等視野 + 中等碼密度;**DM3812** — 1/1.1" CMOS 4096×3000 (12.28 MP),大視野 + 中高密度,常見物流場景;**DM3816** — 1.1" CMOS 5320×3032 (16.13 MP),最大視野 + 最高密度,棧板 / 5-side MVT 隧道大覆蓋首選。三個機型像素皆 2.74 μm × 2.74 μm。〔SOURCE · DM380DS-03-2025〕

1D/2D QuickSort 是 Cognex 主打的 AI 加速演算法 — **單張影像內同時定位、解碼 1D + 2D 多碼**。Datasheet 圖表顯示 DM3816 在「多標籤」複雜場景下吞吐量明顯超越傳統解碼器。適合棧板讀碼、多 SKU 混合產線、物流分揀 Tunnel。

HDR+ (High Dynamic Range Plus) 自動提升影像對比、生成更均勻的影像,**加大景深、加快線速、改善物料處理**。Datasheet 範例:短間距包裹照明不均場景下,無 HDR 只讀到 6 個碼中的 2 個,啟用 HDR+ 後 6 個全讀到。

HSLL (High-Speed Liquid Lens) 透過液態鏡片動態自動對焦,**無機械組件**,適合高速 + 高變異性應用 (工件距離一直變化的多 SKU 產線)。可選 16 / 25 / 35 mm 焦距 (CLN-C16F65-HSLL-HR / C25F65-HSLL-HR / C35F06-HSLL-HR)。

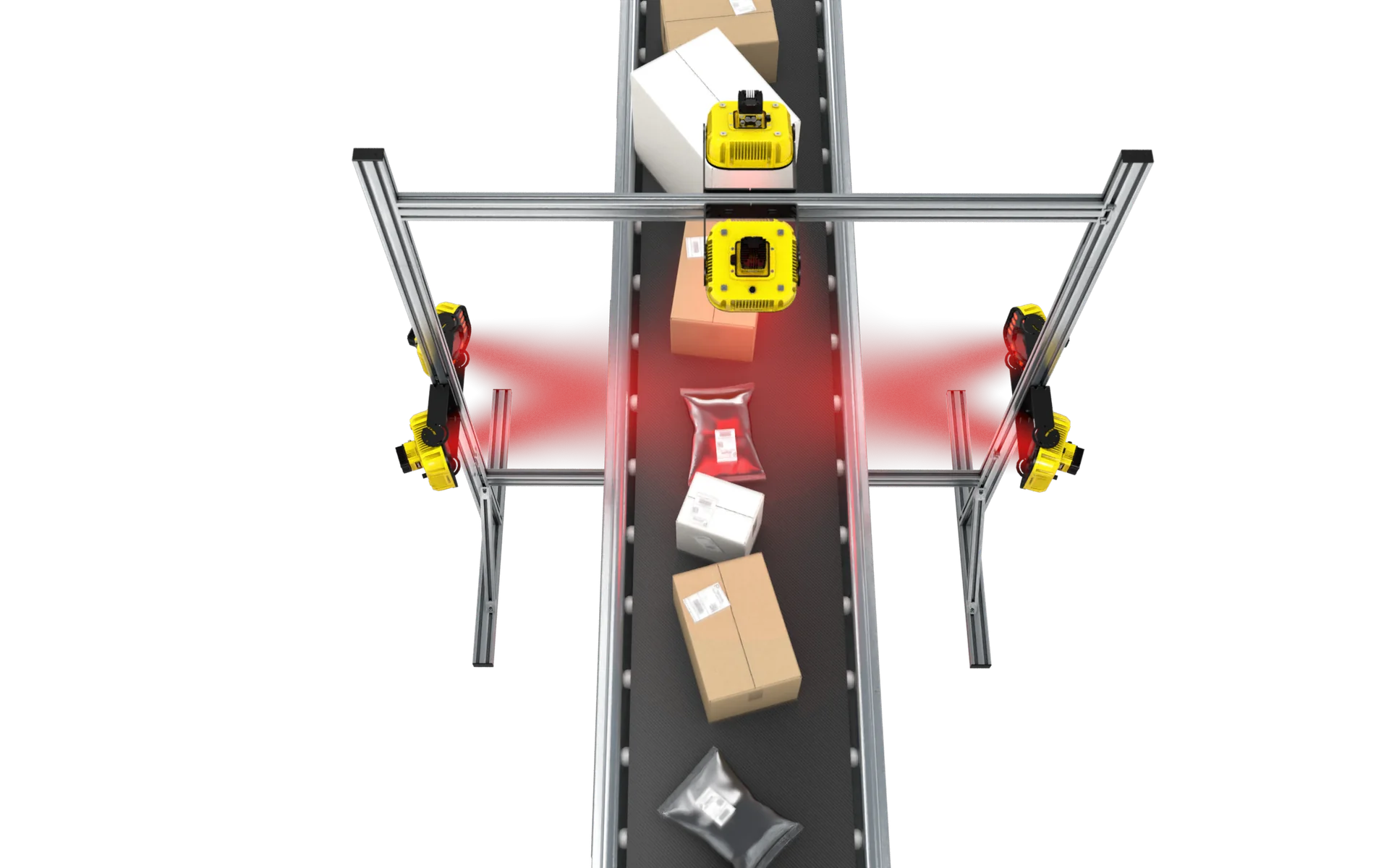

MRS (Multi-Reader Sync) 由一台 primary reader 收集多台 secondary readers 的結果,統一回報給控制系統 — 自然擴充視野或同步多面讀碼。常見配置:棧板 6 面、輸送帶頂 + 側、機場行李 5-side Modular Vision Tunnel。

**網路層**: 雙 Gigabit Ethernet (其中一埠支援 TSN)、IEEE 802.3 TCP/IP、DHCP / static / link-local IP、RS-232 (TIA/EIA-232-F)。**雲端 / SCADA**: Cognex Edge Intelligence Tunnel Manager 透過 MQTT 連 Microsoft Azure、Amazon Web Services、SCADA (Ignition)。

**電源**: 24 V DC ±10%,LPS 或 NEC Class 2;無照明平均 15 W、含照明平均 40 W、峰值 2 A。對外光源輸出 24 V DC @ 1.0 A 最大。**安裝**: 4 × M3 螺孔 (38.5 × 58.5 mm 排列),壓鑄 + 擠製鋁外殼烤漆,本體 775 g (無附件)。**環境**: 外殼溫度 0°C – 40°C、儲存 -20°C – 80°C、濕度 <95% 非凝結。

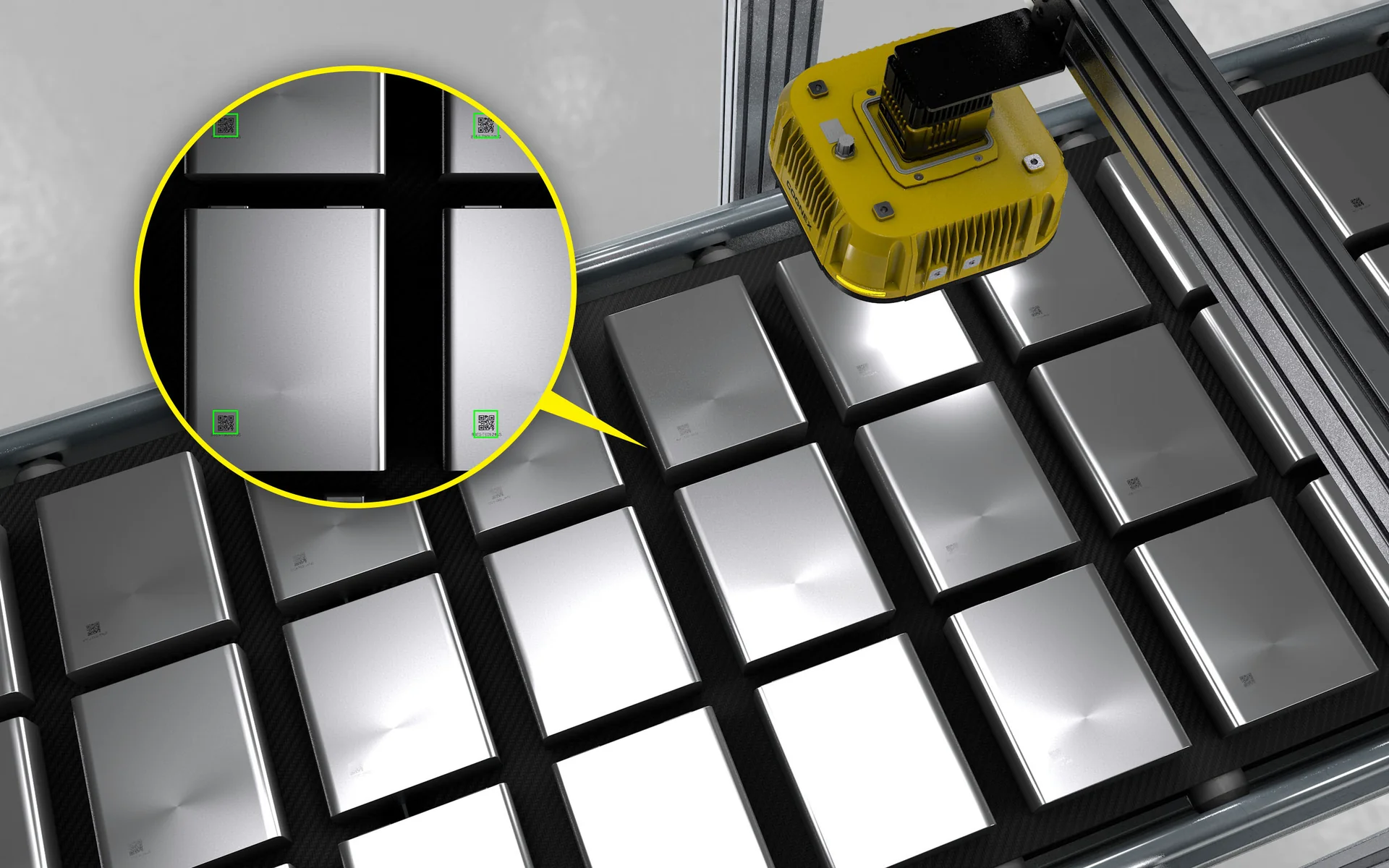

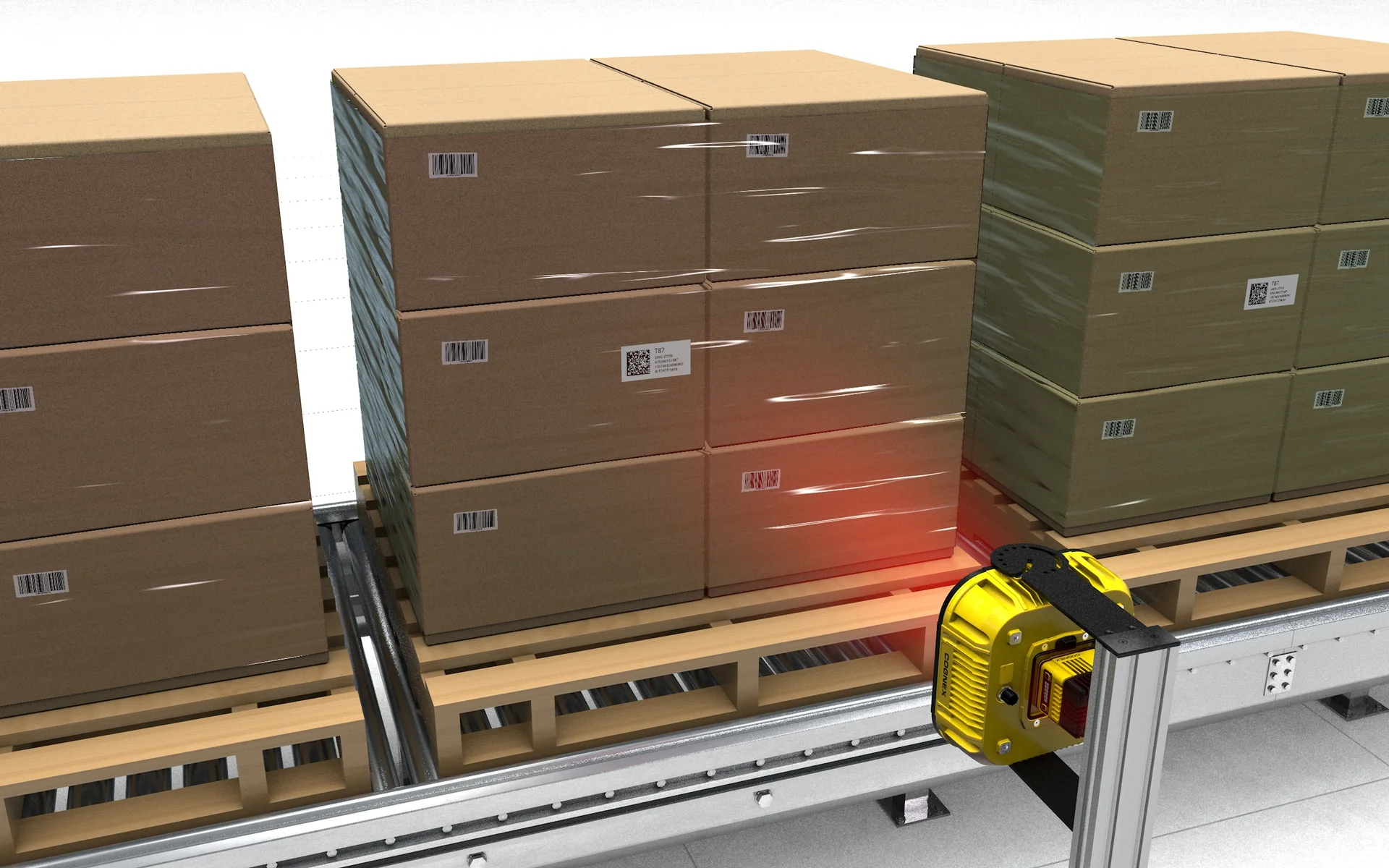

依 Cognex 官方應用圖庫:**物流** (dock door scanning、ship sorting、outbound scanning、pallet code reading、robotic sorting、hands-free reading、product aggregation)、**汽車** (tire identification 輪胎追溯)、**EV / 電池** (Cell 多 DPM 同步讀取)、**3C 電子** (SMT 多 SKU 混合產線)。實際讀取率請以您的條碼樣本送 VSK POC 驗證。

本頁所有 DM380 規格、機型、感測器、鏡頭、照明、碼系、通訊、I/O、電源、機構、環境等資料,**全部依據 Cognex DataMan 380 Datasheet (Lit. No. DM380DS-03-2025)**。應用圖片皆從 Cognex 官方 ImageRelay 圖庫 (`cognex.imagerelay.com`) 下載,圖名直譯對應原廠應用場景命名 (e.g. DM380-Pallet-reading / DM380-Tire-barcode-reading / DM380-Multiple-DPM-Code-Reading-Cell / 5-side-MVT-DM380-Simple-From-Above)。本頁不含任何推測 / 揣摩 / 行銷美化內容 — datasheet 未明列的數字 (如各機型 fps、IP 等級、特定鏡頭 DOF) 不在此頁宣稱。

DataMan 380 屬高效能中高階固定式條碼讀取器,相對預算為 DataMan 系列中階偏上等級 (DM3808 / DM3812 / DM3816 三款依解析度逐級上升,DM3816 16 MP 為三款最高定價)。實際總預算需含讀碼器本體、HSLL 高速液態鏡頭 (16 / 25 / 35 mm) 或標準鏡頭、HPIT 多色照明、前蓋、安裝支架、整合工時等項目;若採 MRS 多讀碼器同步配置 (5-side MVT Tunnel) 需多台 DM380 + 同步配置整合,預算與工時都大幅上升。整合工時通常佔整案 25-45%。建議提供條碼樣品 + 視野範圍 + 節拍給 VSK 工程師做 POC 後再出具具體報價,實際視專案而定。

單一讀取站 (簡單棧板讀碼、單機 1D/2D QuickSort + PLC trigger 介接) 約 3-5 週可上線。中型應用 (多 SKU 混合產線 + HDR+ 調校 + HSLL 動態對焦 + Edge Intelligence 配置) 約 5-9 週。複雜整合 (5-side MVT 隧道 + MRS 多讀碼器同步 + Edge Intelligence Tunnel Manager + MQTT / Azure / AWS 雲端 + WMS 串接) 9-16 週。實際時程視條碼樣品品質、產線停機時間、雲端 / WMS 整合介面到位狀況、IT 部門配合度而定〔以實際 POC 讀取率結果為準〕。

依 Cognex 官方 ImageRelay 應用圖庫:物流分揀 (dock door scanning 卸貨門掃描、ship sorting 出貨分揀、outbound scanning、pallet code reading 棧板讀碼、robotic sorting 機器人分揀、hands-free reading、product aggregation 產品聚合)、跨境電商物流 (5-side MVT 隧道高速分揀)、3PL 倉儲 (棧板入庫、自動分揀)、汽車 (tire identification 輪胎追溯、零件 DPM 追溯)、EV / 電池 (Cell 多 DPM 同步讀取追溯)、3C 電子 (SMT 多 SKU 混合產線、PCB 多碼)、半導體 (Wafer carrier 多 DataMatrix 同步)、消費品 (高速包裝產線 GS1 追溯)、生技製藥 (藥盒大批量序號追溯)、機場行李 (5-side 隧道)。
