DataMan 475V Series · Barcode Verifier

條碼驗證，
不只是讀取。

當供應鏈下游一掃失敗，代價遠比你想像的更高。
DataMan 475V 以 ISO 國際標準為您的條碼品質背書，從您的產線追溯至 NIST 國家標準。

預約樣品驗證 → 了解 ISO 標準
3
Models · Label / DPM / HD
5
ISO Standards
NIST
Traceable Calibration
100%
Inline Coverage
DM 475V · HERO
SN 191271111
16 MAY 2019
ISO 15415 · 15416
TR 29158
★ CONFORMANCE

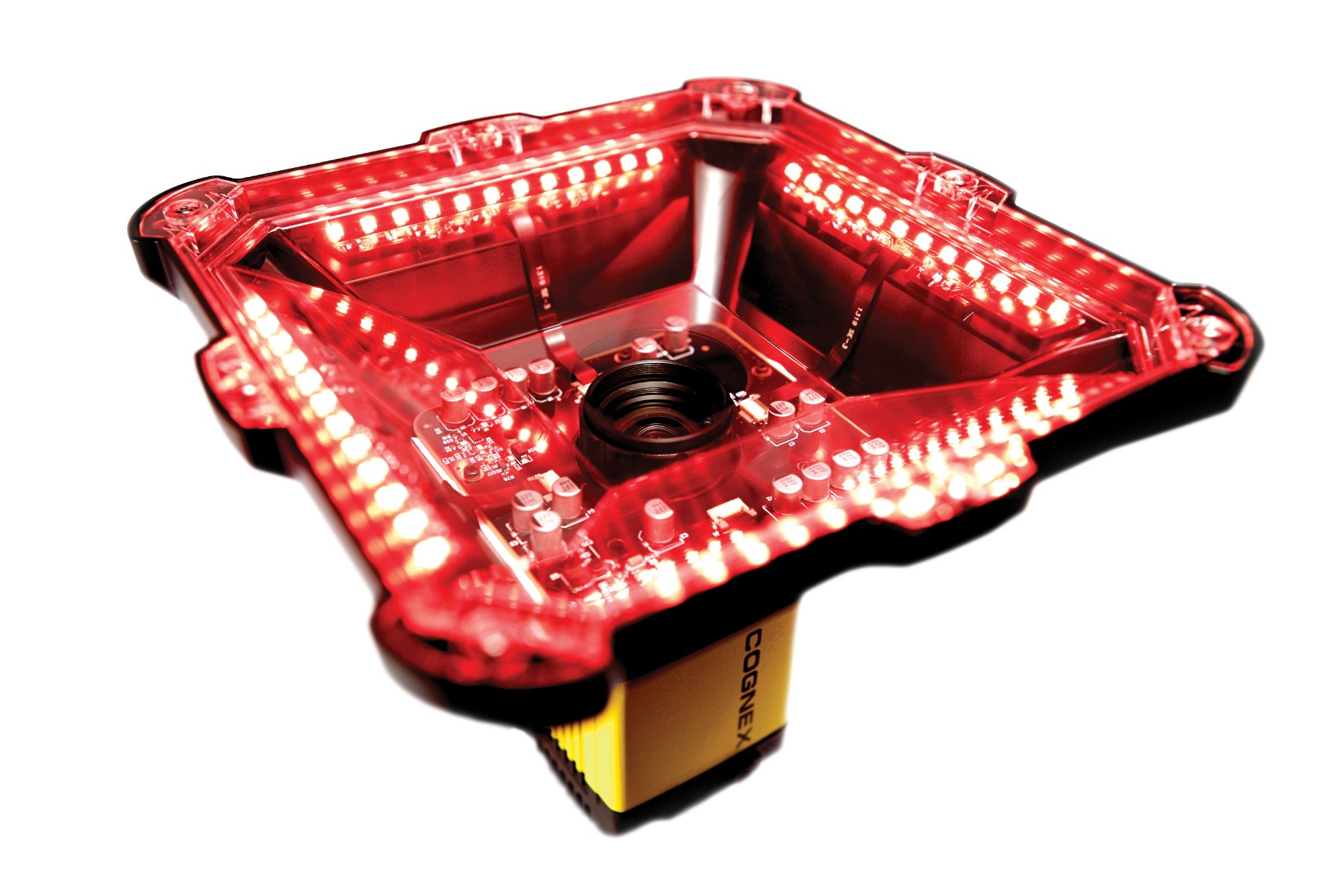

DataMan 475V verifier · LED illumination close-up
符合的標準與認證 Standards · Certifications · Industry Specs
UNIT 01

為什麼需要
條碼驗證？

條碼掃描失敗的代價，遠比你想像的更高。
當下游供應鏈一掃失敗，產生的就不只是不便而已。

— Cognex Whitepaper · "A failure to scan can be catastrophic."

01
退貨與罰款
Chargebacks
02
包裝報廢
Material Waste
03
產線停擺
Production Delays
04
法規違規風險
Compliance Risk
所有這些，都需要驗證1D · 2D · DPM · 印刷標籤 · 雷雕 · 點陣打刻

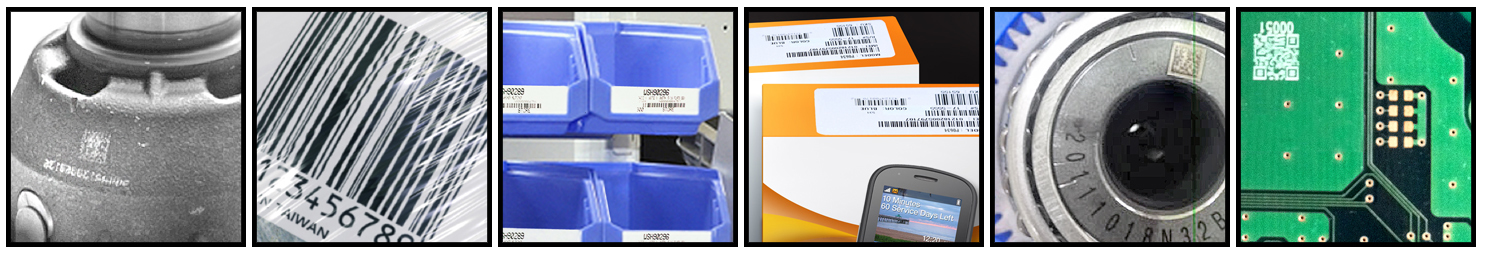

各種條碼樣本：DPM、印刷標籤、雷射雕刻、點陣打刻

i誰需要條碼驗證？

  • 01醫療器材製造商
    UDI 法規要求
  • 02製藥產業
    藥品序列化追溯
  • 03汽車零件製造商
    AIAG 標準
  • 04航太國防供應商
    MIL-STD-130 UID
  • 05零售品牌商
    GS1 通路要求
  • 06受第三方驗證機構稽核的企業
    SGS / TÜV

✓自我檢查清單

  • ✓客戶或法規要求條碼品質等級報告？
  • ✓曾因條碼品質問題被退貨或罰款？
  • ✓供應鏈下游有自動掃描系統？
  • ✓產品進入受監管市場（醫療／國防／零售）？
  • ✓需要向稽核單位（如 SGS）提交驗證文件？
  • ✓希望從源頭杜絕條碼品質問題？
若上述任一項為「是」，您需要的是一台條碼驗證器，而非僅是讀取器。
Cognex · Whitepaper
Introduction to Barcode Verification
Improve Code Quality to Meet Industry and Application Standards
Naomi Brown · Product Marketing Manager
Barcode Verification · Cognex Corporation
本簡報知識來源

來自 Cognex 官方白皮書
的完整知識體系

作者 Naomi Brown（Cognex 條碼驗證產品行銷經理，前 Webscan Inc. 銷售與行銷主管，Webscan 於 2016 年被 Cognex 收購）。

ISO 標準解析
ISO 15416 / 15415 / TR 29158 三大驗證標準的品質參數與評等方法
Reader vs. Verifier
讀取器與驗證器的本質差異、Data Validation / Process Control / Verification 三層比較
校正與追溯
Conformance Standards 校正標準件、追溯至國家標準的完整鏈條

🔗 白皮書原文可至 Cognex 官網 Resource Center 下載，或向威視康索取中文版

UNIT 02

讀取 vs.
驗證 — 本質差異

同一個條碼，兩台讀取器可能得到截然不同的結果。
驗證器透過標準化光學條件，消除設備差異。

Reader
條碼讀取器
Barcode Reader
  • 揭示條碼內的資料
  • 品質指標取決於讀取器自身設定
  • 不同讀取器、不同結果
  • 無標準化校正
  • 結果不可比對、不可追溯
vs.
Verifier · Recommended
條碼驗證器
Barcode Verifier
  • 依國際標準評等條碼品質
  • 標準化光學條件與校正程序
  • 產出符合規範的合規報告
  • 結果可重現、可比對、可追溯
  • 適用於稽核、合規、品質管理

三層比較 · Data Validation vs. Process Control vs. Verification

項目 Data Validation
資料驗證		 Process Control
製程管控		 Verification
標準驗證
目的檢查資料格式正確性監控列印品質趨勢依 ISO 標準合規評等
條碼品質評估不評估評估（但犧牲校正與光源規範）完整評估（嚴格校正與光源條件）
校正要求無無強制要求每次使用前強制校正
光源條件不限不限ISO 標準規定的精確角度
報告合規性✗ 不合規⚠ 僅供內部參考✓ 合約級合規

📖 資料來源：Cognex Whitepaper · Figure 3 — Data Validation vs Process Control vs Verification

UNIT 03

ISO 標準解析

不同條碼類型，適用不同國際驗證標準。
選擇正確的標準是驗證的第一步。

10 Scan Lines · Average → Grade

10 條掃描線，逐條評等，
平均 = 總等級。

驗證器沿條碼高度方向取 10 條掃描線，分別評等每一條，最終取平均值作為整體等級。評等採 A（4.0）至 F（0.0）五級制。

最低反射率Minimum Reflectance
黑條是否足夠「暗」？確保條碼與背景有足夠對比
邊緣對比度Edge Contrast
黑條與白色間隔之間的反射率差異
調變度Modulation
局部對比變化是否均勻？偵測不均勻印刷
可解碼性Decode
標準演算法能否成功解讀？（Pass / Fail）
缺陷Defects
印刷瑕疵、髒污、多餘標記
解碼裕度Decodability
條/空寬度與理想值的偏差程度
SCAN LINES · 10 PASSES
A · 4.0 A · 3.8 B · 3.2 A · 3.9 B · 2.7 A · 4.0 B · 3.1 F · 0.5 B · 2.9 A · 3.7
AVG = 3.18 · OVERALL B
Weakest Link Wins · 木桶原則

8 項參數，
最低等級 = 整體等級。

二維碼的整體等級取決於所有參數中的最低等級。一項不合格，整體即不合格。

符號對比度Symbol Contrast
最亮與最暗區域的差異
調變度Modulation
局部對比的一致性
反射裕度Reflectance Margin
全域閾值的容錯空間
固定圖案損壞Fixed Pattern Damage
定位圖案的完整性
軸向不均勻性Axial Non-uniformity
X/Y 軸的比例偏差
網格不均勻性Grid Non-uniformity
模組位置偏移
未用糾錯容量Unused Error Correction
糾錯碼的消耗程度
可解碼性Decode
是否能成功讀取
PARAMETER GRADES · BARREL PRINCIPLE
ASC
AMOD
BRM
DFPD
AANU
BGNU
AUEC
ADEC
水位 = 最低參數高度
OVERALL D · 受 Fixed Pattern Damage 拖累
Direct Part Marking · 多角度光源

專為 DPM 設計，
容納多變的金屬與曲面。

DPM 表面特性複雜（金屬、塑膠、陶瓷），ISO TR 29158 採用更精密的全域閾值計算方式，適應低對比、不均勻表面。

與 ISO 15415 的關鍵差異

全域閾值演算法Global Threshold
更精密的計算方式，適應低對比、不均勻表面
Modulation 評分Improved Modulation
同一個 DPM 碼在 TR 29158 下通常優於 15415
擴展光源角度Extended Angles
30° / 45° / 90° 三角度，標籤標準僅支援 45°
30°
30°
高反射金屬
高反射金屬表面、淺刻痕
45°
45°
標準應用
標準表面、一般應用
90°
90°
深刻零件
深刻、粗糙、點陣打刻
光源角度ISO 15415TR 29158
30°✗✓
45°✓✓
90°✗✓

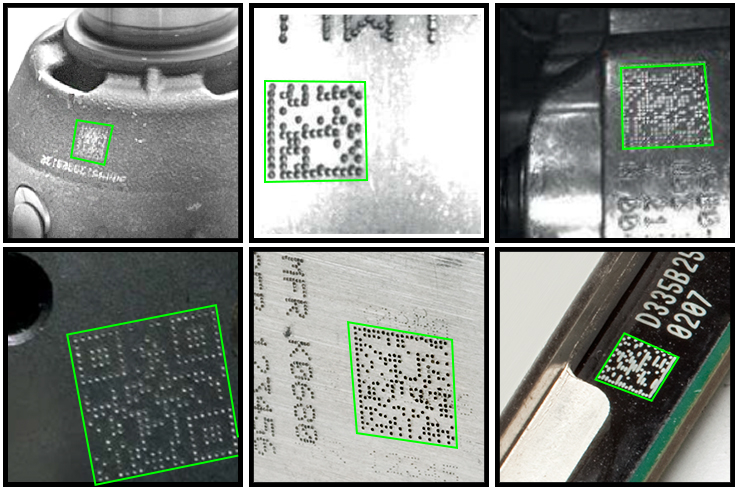

6 種真實 DPM 條碼影像與品質評等
Real-world DPM samples

同一個 Data Matrix，
不同表面、不同光源、不同等級。

金屬曲面、霧面塑膠、雷射黑刻、針點打刻 — DPM 的挑戰來自表面本身。TR 29158 透過 30°/45°/90° 多角度光源，讓驗證器在各種真實條件下都能給出公正評等。

UNIT 04

三款機型，
針對不同應用

DataMan 475V 共有 Label / DPM / HD 三款機型。
選擇取決於：條碼大小、解析度需求、與材質特性。

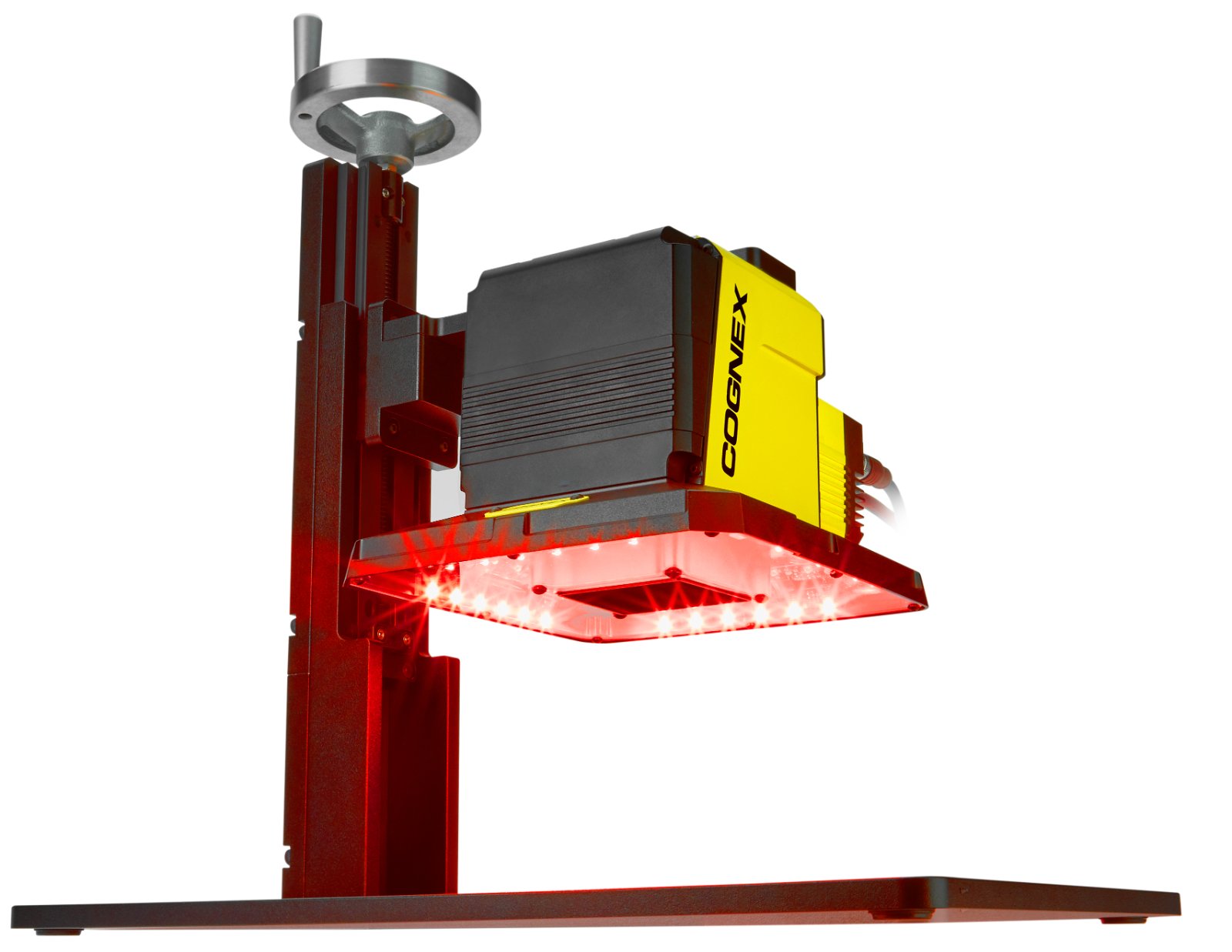

DataMan 475V Label model
FOV · 80 × 60 mm
Label · 標籤版

Label.

印刷標籤 · 大視野 · 標準 45° 光源
FOV
80 × 60 mm
Light
45°4-quadrant
Min X-dim
6 mil0.15 mm
Lens
12 mmf/4
Weight
945 g
Best For
印刷標籤

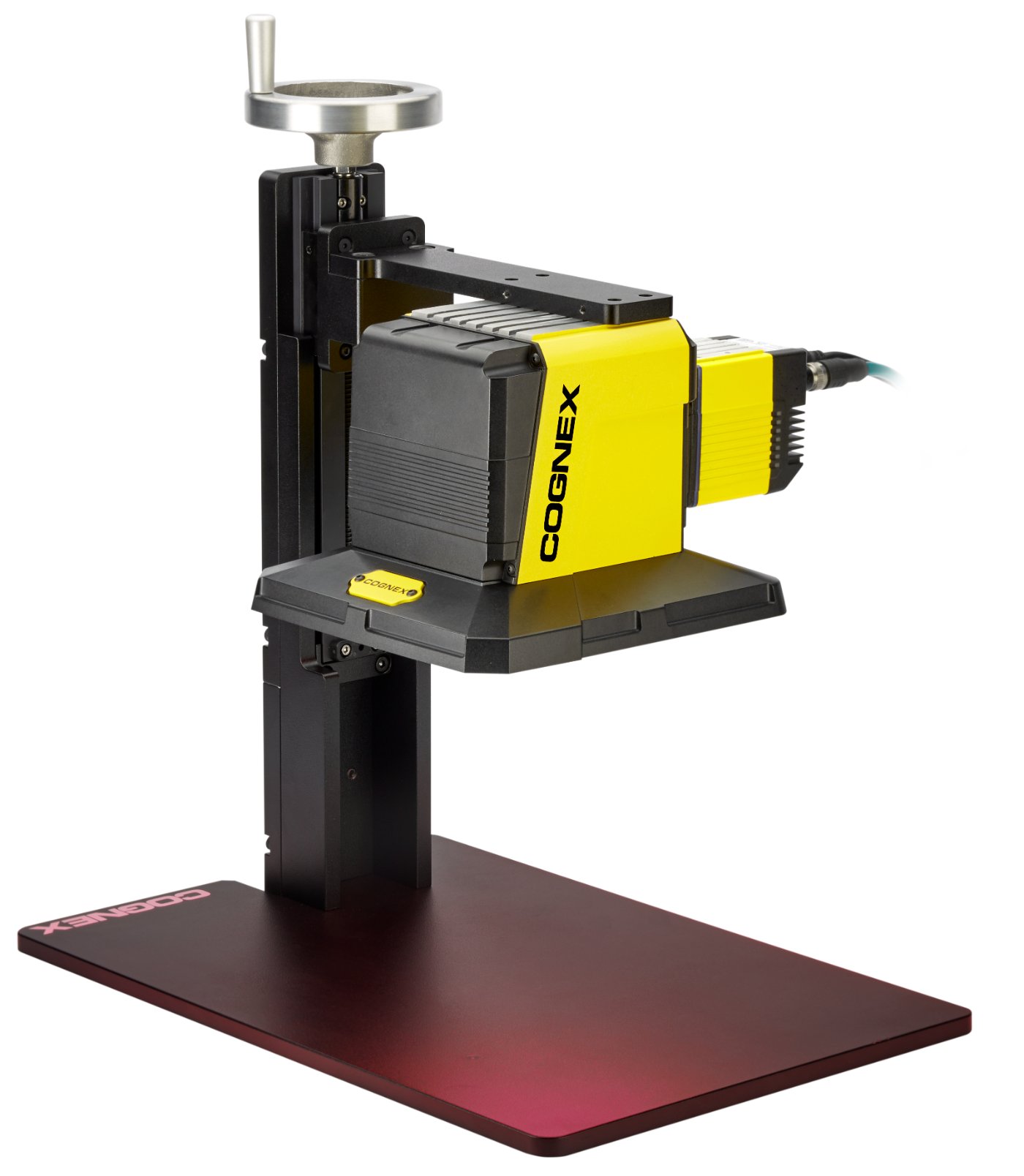

DataMan 475V DPM model on stand
FOV · 35 × 29 mm
DPM · 直接零件標記版 · 推薦

DPM.

最廣泛應用範圍 · 30° / 45° / 90° 三光源
FOV
35 × 29 mm
Light
30/45/90°multi-angle
Min X-dim
3.75 mil0.095 mm
Lens
35 mmf/4
Weight
1,002.7 g
Best For
DPM / 標籤

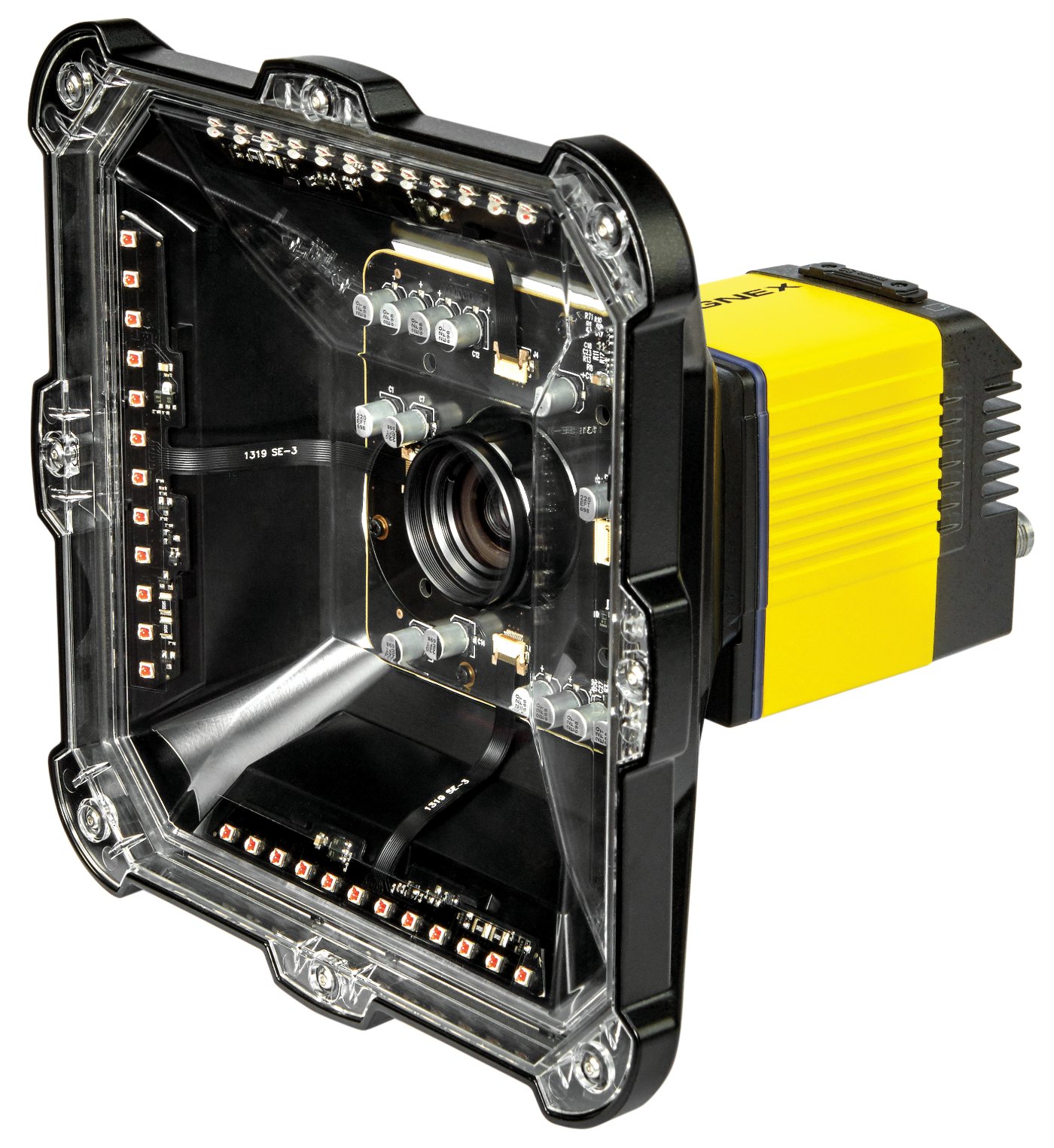

DataMan 475V HD model
FOV · 11 × 9 mm
HD · 高解析度版

HD.

微型碼專家 · 1 mil 等級解析度
FOV
11 × 9 mm
Light
30/45/90°multi-angle
Min X-dim
1 mil0.025 mm
Lens
75 mmf/4
Weight
2,245 g
Best For
微型碼 / DPM

真實驗證場景

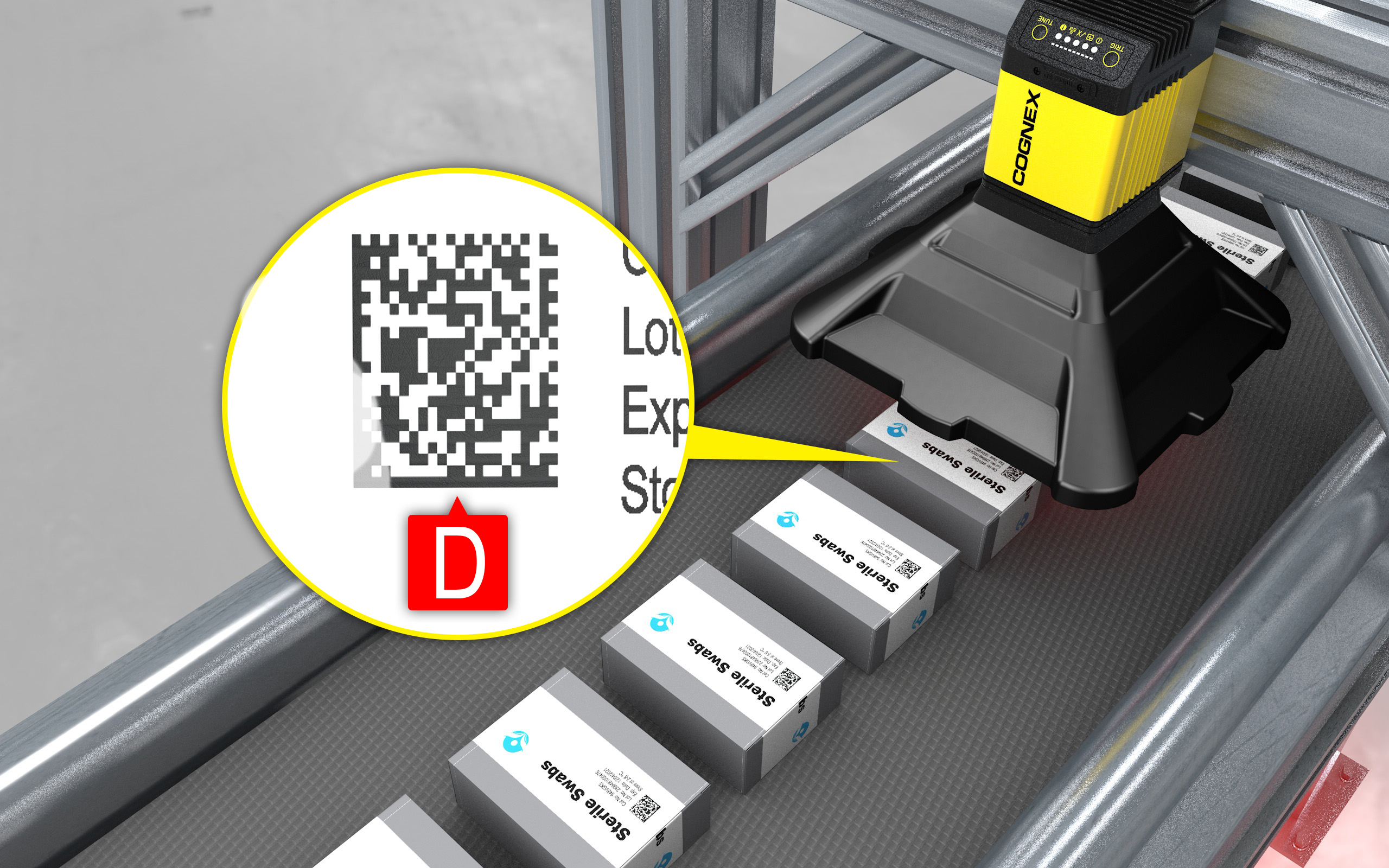

Sterile Swabs Data Matrix 標籤驗證
無菌棉棒 Data MatrixLabel · D
手術器械 DPM 雷射蝕刻驗證
手術器械 雷射 DPMDPM · A
疫苗藥瓶 Data Matrix 驗證
疫苗藥瓶 GS1 DataMatrixPharma · A
製藥包裝盒 Data Matrix 驗證
製藥包裝盒 UDIUDI · A

完整技術規格比較

規格項目Label 標籤版DPM 版HD 高解析版
光學系統 · Optics
光源660nm · 45° · 4-quadrant同 — 660nm · 45° 4-quad + 30° 1/2/4-quad + 90°
影像感測器Sony IMX264LLR · 5 MP (2448×2048) · 2/3" CMOS · Global Shutter · 3.45μm pixel
鏡頭12 mm f/435 mm f/475 mm f/4
視野 (FOV)80 × 60 mm35 × 29 mm11 × 9 mm
工作距離60 mm41 mm（含側光） / 71 mm同 DPM
景深 (DOF)±3 mm5 mil: ±1.5 mm · 15 mil: ±2.5 mm1 mil: ±0.2 mm · 4 mil: ±0.8 mm
最小 X-dimension6 mil (0.15 mm)3.75 mil (0.095 mm)1 mil (0.025 mm)
共面性±3°±2°±0.1°
條碼支援 · Code Support
1D 條碼UPC/EAN · Code 128 · ITF-14 · I25 · Code 39 · Code 93 · CodabarUPC/EAN · Code 128 · Code 39
2D 條碼Data Matrix · QR · Micro QR · PDF417Data Matrix · QR · Micro QR
驗證速度1D & 2D · 4 秒/碼2D · 4 秒/碼依條件而異
物理規格 · Physical
驗證器重量945 g1,002.7 g2,245 g
支架重量6,191.5 g
驗證器尺寸185 × 185 × 175 mm286 × 145 × 193 mm360 × 145 × 193 mm
防護等級IP67IP65IP65
通訊與電力 · Connectivity
通訊介面Ethernet
供電24 VDC ±10% · 最大 1.5 A · 峰值 36 W
認證與標準 · Certifications
硬體認證CE · TUV · FCC · KC
驗證標準ISO 15415 · 15416 · TR 29158 · 15426-1 · 15426-2
應用標準GS1 · MIL-STD-130 UID · UDI · HIBCC · ISO 15434 · Russian Crypto-Code · Custom

機型選擇指南

應用場景LabelDPMHD
印刷在紙張／塑膠／霧面材質✓✓✓
條碼寬度 > 33 mm✓——
最小 3.5 mil 解析度—✓✓
最小 1.0 mil 解析度——✓
DPM（點陣打刻、雷射蝕刻）—✓✓
曲面或粗糙表面—✓✓
光亮反射表面—✓✓
選擇建議：若驗證印刷標籤且條碼寬度超過 33 mm，選 Label；涉及 DPM 或需 3.75 mil 以下解析度，選 DPM；僅 1 mil 微型碼選 HD。DPM 版是涵蓋最廣應用場景的選擇。

驗證方式比較

①

Offline · 離線

DM475V S · Standalone
  • 獨立支架操作
  • 品質實驗室／來料檢驗
  • 手動放置樣品
  • 產出完整 ISO 報告
②

Inline · 線上

DM475V · 整合版
  • 嵌入產線自動驗證
  • 100% 產品驗證
  • 即時品質監控
  • 自動剔退不合格品
③

Software-based · 軟體

SBG · Software-Based Grading
  • 使用工業讀取器硬體
  • 相同驗證演算法
  • 非 ISO 標準光學
  • 適合參考性品質監控
升級路徑：DM475VS（離線版）可透過軟體授權金鑰直接升級為 DM475V（線上版），無需更換硬體。先以離線版建立品質基線，再擴展至產線 100% 驗證。
UNIT 05 · APPLICATIONS

哪個產業需要驗證？

看看您的產業屬於哪一類 — 不同產業的合規要求差異極大。
選錯標準 = 整批產品被退貨 + 重新標記成本。

Medical device DPM verificationMedical · UDI
☤

醫療器材 UDI

FDA · GS1 · HIBCC
  • FDA 強制要求 UDI 標示
  • GS1 或 HIBCC 編碼規則
  • 批號、序號、有效期限
  • Data Matrix 為主要載體
  • 品質等級需達 C 級以上
Industrial DPM marking on clampDefense · UID
⚖

國防 UID

MIL-STD-130 · ISO 15434
  • Data Matrix 為指定載體
  • ISO 15434 資料格式
  • 永久性 DPM 標記
  • 全生命週期追溯
  • 品質等級嚴格要求
Retail label verificationRetail · GS1
⌗

零售 / 物流 GS1

GS1 General Specifications
  • GTIN 商品註冊與編碼
  • 資料格式標準化
  • 列印品質驗證
  • 通路上架的基本要求
  • 1D + 2D 並行趨勢

產業標準對照表

項目國防 Defense醫療 Medical零售 Retail
主要標準MIL-STD-130NFDA UDI RuleGS1 General Specs
主要碼制Data Matrix (DPM)Data Matrix / GS1-128EAN/UPC · GS1 DataMatrix
標記方式DPM（雷射／針打）印刷標籤 + DPM印刷標籤
驗證標準ISO TR 29158ISO 15415 / TR 29158ISO 15416 / 15415
建議機型DPM / HDDPM / LabelLabel
UNIT 05 · TRUST

校正追溯鏈

從您的條碼驗證結果，到 NIST 國家標準。
每一環，都可獨立驗證、獨立追溯。

①
Step 01 · Output

您的條碼驗證結果

ISO 合規等級報告 · 具公信力
PDF / HTML 自動報告，含等級、光學配置、校正狀態。可直接提交稽核單位。
②
Step 02 · Verifier

DM475V 驗證器

每次使用前以校正片執行 1D + 2D 雙重校正
標準化光學條件 · 固定光源角度 · 固定工作距離 · 固定支架
③
Step 03 · Calibration Card

序列化校正標準件

Calibration Card · 含追溯序號
S/N 191271111 校正日期 16 MAY 2019 · 1D Master · UPC A000861 · 2D Master · DM 3969
④
Step 04 · Conformance Standard

GS1 Certified Conformance

第三方製造與驗證 · 非 Cognex 自行驗證
依 ISO 15426-1 / 15426-2 精密製造 · 第三方認證實驗室發行 · 序列化追溯
⑤
Step 05 · National Standard

NIST / NRC 國家標準

美國國家標準暨技術研究院 / 加拿大國家研究委員會
最終追溯至國家計量基準 · 所有量測單位的源頭
CE
TÜV
FCC
Certificate of Conformity

合規標準清單

Cognex Corporation 正式聲明 DM475V / DM475VS 符合以下標準：

  • 15415ISO/IEC 15415:2011 — 二維碼品質
  • 15416ISO/IEC 15416:2016 — 一維碼品質
  • 29158ISO/IEC TR 29158:2011 & 2020 — DPM 品質
  • 15426-1ISO/IEC 15426-1:2006 — 一維校正
  • 15426-2ISO/IEC 15426-2:2015 — 二維校正
  • GS1GS1 General Specifications · Jan 2020
  • MILMIL-STD-130N (Chg 1) — 美軍 UID
C. Audy
Courtney AudySenior Quality Engineer
Cognex Corporation
CETÜVFCCKC
Calibration Card

每次驗證前的雙重校正

2D · DATA MATRIX
GS1 US 2D Judge · S/N 3969
1D · UPC
GS1 US 1D Judge · S/N A000861
  • 環境15–24°C · 0–50% 濕度 · 控制環境精密製造
  • 有效期出廠 4 年 / 初次使用後 2 年（取較早）
  • 頻率每次使用設備前強制校正
關鍵事實：校正片並非 Cognex 自行製造與驗證。它使用序列化的 GS1 Certified Conformance Standards，由第三方精密製造，追溯路徑通往 NIST/NRC 國家標準。這確保了獨立性與公信力。

五個問題，驗證你的驗證器

"Is My Verifier a Verifier?" — 來自 Cognex 白皮書的自我檢查清單

01
是否內建校正程序？
每次使用前以序列化校正標準件進行 1D + 2D 雙重校正
✓
02
是否具備 ISO 標準規定的精確照明位置？
45°（標籤版）/ 30°+45°+90°（DPM/HD 版），完全符合 ISO 規範
✓
03
是否產出含等級與光學配置的報告？
自動生成 PDF/HTML 報告，含各項參數等級、光源角度、校正狀態
✓
04
是否驗證條碼內資料格式正確性？
內建 GS1、UDI、MIL-STD-130 等應用標準的資料格式檢查
✓
05
是否產生可重複的結果？
標準化光學條件 + 固定支架 + 校正追溯 = 結果可重現、可比對
✓
DM475V 五項全部通過。如果您評估的其他設備無法全部達成，它可能只是一台「讀取器」，而非真正的「驗證器」。
Industry 4.0 條碼驗證資料整合
Industry 4.0 · Data Integration
每一筆驗證資料，
都是品質決策的證據。
UNIT 06

驗證軟體與
報告系統

直覺化介面 · 即時診斷 · 自動化報告。
從現場操作到稽核歸檔，一套搞定。

即時等級顯示

整體等級 + 各項參數等級一目瞭然，色彩編碼快速識別問題

趨勢分析

即時監控品質趨勢，可調式閾值警報，在問題惡化前預警

自動報告輸出

PDF 或 HTML 格式 · 每次驗證或僅問題條碼自動儲存

視覺化診斷

色彩編碼的問題區域標示，快速定位列印或標記缺陷

內建應用標準

預載 GS1 · UDI · MIL-STD-130，無需手動配置參數

資料封存

驗證資料可自動封存至 FTP 伺服器或雲端儲存

報告輸出格式

PDF
直接歸檔・列印・Email
適合正式稽核報告。版面固定，跨平台一致呈現。
HTML
最高可編輯性
可整合至自有報告模板或管理系統，方便客製品牌呈現。

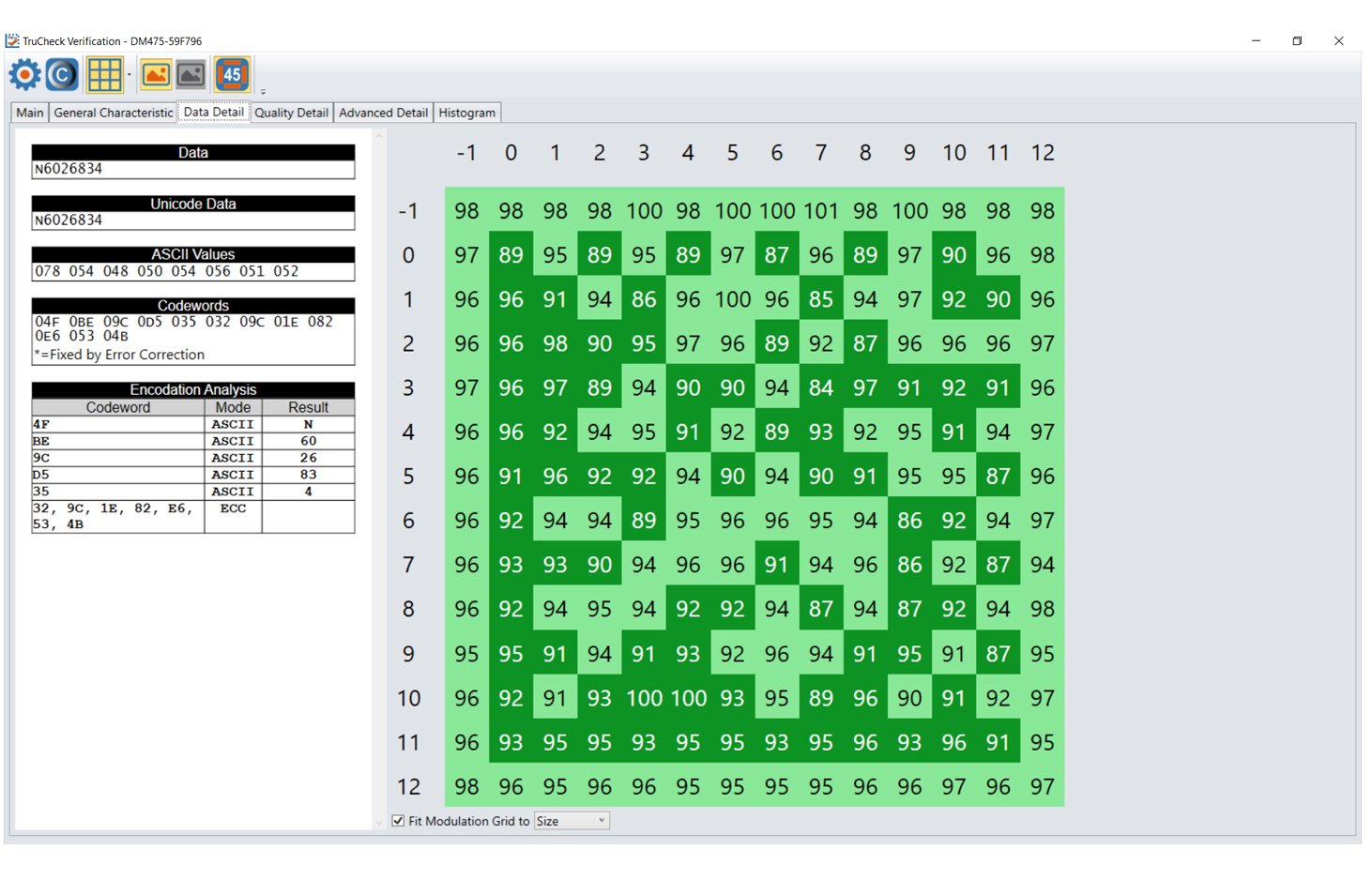

Sample verification report
Sample · ISO 15415 / 15416 Conformance Report
UNIT 07

客戶常見問題
Q&A

點擊展開查看詳細回答

產品規格類
DM475V 標籤版支援最多條碼類型：一維（UPC/EAN、Code 128、ITF-14、I25、Code 39、Code 93、Codabar）及二維（Data Matrix ECC200、QR、Micro QR、PDF417）。DPM 及 HD 版支援 UPC/EAN、Code 128、Code 39、Data Matrix、QR、Micro QR。GS1 DataBar 需確認最新韌體版本支援狀態。
標籤版 80×60 mm（工作距離 60 mm）、DPM 版 35×29 mm（工作距離 41 mm 含側光）、HD 版 11×9 mm。選擇版本的關鍵在於您最常驗證的條碼尺寸和類型。
超過 DPM 版 35 mm 視野的一維碼，可選用標籤版（80 mm 視野）。大型條碼的可讀性問題通常較少，業界對大碼做 verify 的需求也較低。
DPM 通常直接打刻在產品上，尺寸不會太大，因此需要更高解析度（3.75 mil）的鏡頭來精確解析。光學設計上，視野與解析度為權衡關係。
DPM 版內建三種光源角度（30°/45°/90°），在軟體介面直接切換。不同材質（金屬、塑膠、陶瓷）和打刻方式（雷射、噴墨、針打）對光的反射特性不同。ISO TR 29158 標準特別允許多角度光源，正因 DPM 的表面特性多變。建議：每種新樣品三個角度都測試，選擇最佳成像角度作為標準條件。
不行。條碼「讀取」(Read) 可手持任意角度，但「驗證」(Verify) 按 ISO 標準必須在固定光學條件下進行——固定角度、固定距離、固定光源。這正是驗證結果具公信力的原因：條件一致，結果才可重現、可比對。DM475V 搭配可調式支架確保每次測試條件完全一致。
應用場景類
可以。原廠提供機頭完整工程圖面（含安裝孔位尺寸），客戶可依實際場景自行設計支架。關鍵要求：機頭到待測物的距離符合規格且保持穩定水平。可調式支架可容納最高 5.5 英寸組件，加延伸臂可達 17.5 英寸。
不一定。雷雕雖通常為平面，但材質反射率、雕刻深度、表面粗糙度都會影響最佳光源角度。選擇 DPM 版（含三種光源）可確保不受限於單一角度，服務範圍最廣。
條碼品質驗證的最佳實務是逐一驗證。每個條碼須在最佳光學條件的中心位置，邊緣可能有光學失真影響評分。逐一驗證是業界認可的標準流程。
各版本最小 X 軸尺寸：標籤版 6 mil (0.15 mm)、DPM 版 3.75 mil (0.095 mm)、HD 版 1 mil (0.025 mm)。超出視野或解析度的條碼可被讀取器「讀取」但無法進行符合 ISO 標準的「驗證」。
Cognex 另有工業讀取器可嵌入同一套驗證軟體（SBG），演算法完全相同但硬體光學不符 ISO 標準。適合作為「參考性驗證」，報告會明確標示非標準光學條件。正式 ISO 驗證仍需使用 DM475V。
報告客製類
系統提供 PDF 和 HTML 兩種自動輸出格式。HTML 格式可編輯性最高，可整合至自有報告模板。品牌標示的客製化需與原廠確認軟體層面的可行性。
兩種：PDF（直接歸檔）和 HTML（可編輯）。針對每次驗證或僅針對問題條碼自動儲存。完整驗證資料可封存至 FTP 或雲端。
每個驗證項目給出 Grade（A–F），部分項目同時顯示量化數值（如 Symbol Contrast 的百分比）。有些項目如 Decode 僅有 Pass/Fail，不產生數值故該欄位空白。這些都是 ISO 標準中明確定義的規則。
校正認證類
DM475V 使用 Calibration Card 進行校正。校正片使用序列化的 GS1 Certified Calibration Conformance Standards，追溯至 NIST（美國）或 NRC（加拿大）國家標準。每次使用前校正兩次（1D 和 2D 分別校正），確保量測結果準確可靠。
出廠 4 年或初次使用後 2 年，取較早到期者。每張校正片附有序號（如 S/N: 191271111）及校正日期，並含 1D Master（S/N: A000861）和 2D Master（S/N: 3969）的追溯序號。
校正片並非 Cognex 自行製造與驗證。追溯鏈為：DM475V → Calibration Card → GS1 Certified Conformance Standards（第三方精密製造）→ NIST/NRC 國家標準。校正片證書載明追溯路徑，而 Certificate of Conformity 由 Cognex 資深品質工程師簽章，明列所有合規標準。
UNIT 09 · NEXT

總結與
下一步

Cognex 是全球唯一提供 1D + 2D + DPM 完整條碼驗證解決方案的廠商。

您的驗證結果 → DM475V → Calibration Card → GS1 Conformance Std → NIST / NRC
📄

合規報告

自動生成符合 ISO 標準的驗證報告，滿足稽核要求

🔒

校正追溯

從設備到 NIST 國家標準，每一環節皆可追溯驗證

✓

全碼制覆蓋

1D + 2D + DPM，一套解決方案涵蓋所有條碼類型

下一步行動

讓我們協助您建立條碼品質管理體系。

01

提供樣品

免費驗證測試 · 30 分鐘出報告

02

需求確認

機型與方案報價 · 確認最佳配置

03

設備安裝

到廠安裝 · 教育訓練與支援

寄送樣品給威視康 → 致電 +886-2-8809-3200
AMR 自主移動機器人應用 DM470
Logistics · AMR從來料到出貨，每一個條碼都被驗證。
DataMan 475V Verifier — LED 紅光
DM475V · DPM + Label建立信任，從第一個被驗證的條碼開始。
